2022—2023学年人教物理九全第15章电流和电路 强基训练题含答案

2022—2023学年人教物理九全第15章电流和电路 强基训练题含答案
人教九全第15章 电流和电路
一、选择题。
1、下列物质，一般情况下属于导体的是（ ）
A．玻璃 B．橡胶 C．铁钉 D．陶瓷
2、如图所示，取两个相同的验电器A和B，A不带电，使B带负电，用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，B金属箔的张角减小
B．金属棒中瞬间电流的方向从A流向B，B金属箔的张角减小
C．金属棒中瞬同电流的方向从B流向A，A金属箔的张角增大
D．B中负电荷通过金属棒流向A，A中正电荷通过金属棒流向B
3、如图所示的电路，下列判断不正确的是（　　）
A．断开开关S1、S3，闭合开关S2时，灯L1和L2串联
B．断开开关S2、闭合开关S1、S3，灯L1和L2并联
C．闭合开关S1、S2、S3时，灯L1和L2并联
D．不能同时闭合开关S1、S2、S3

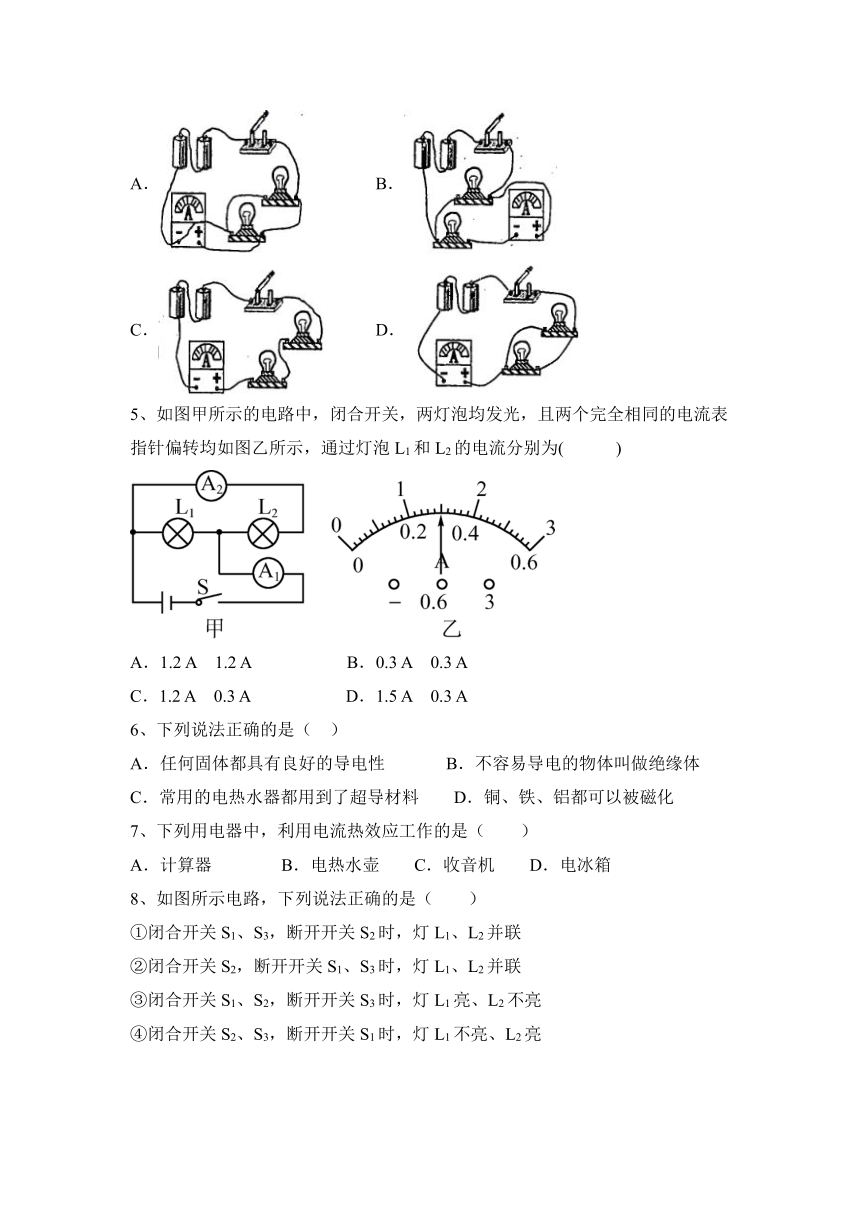

4、如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．
5、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )
A．1.2 A　1.2 A B．0.3 A　0.3 A
C．1.2 A　0.3 A D．1.5 A　0.3 A
6、下列说法正确的是（ ）
A．任何固体都具有良好的导电性 B．不容易导电的物体叫做绝缘体
C．常用的电热水器都用到了超导材料 D．铜、铁、铝都可以被磁化
7、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
8、如图所示电路，下列说法正确的是（　　）
①闭合开关S1、S3，断开开关S2时，灯L1、L2并联
②闭合开关S2，断开开关S1、S3时，灯L1、L2并联
③闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
④闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮
A．只有①③ B．只有②③ C．只有①④ D．只有②④
9、如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流 B．电流表测的是L2的电流
C．电流表与电灯并联了 D．电流表测的是干路中的电流
10、两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
11、下列物体中，不善于导电的是（ ）
A．金属 B．食盐水 C．玻璃 D．人体
12、下列估计符合生活实际的是（　　）
A．教室里一盏日光灯工作时的电流约1A
B．适合人洗澡的温度约为60℃
C．正常人的脉搏一分钟约15次
D．两个鸡蛋的重力约1N

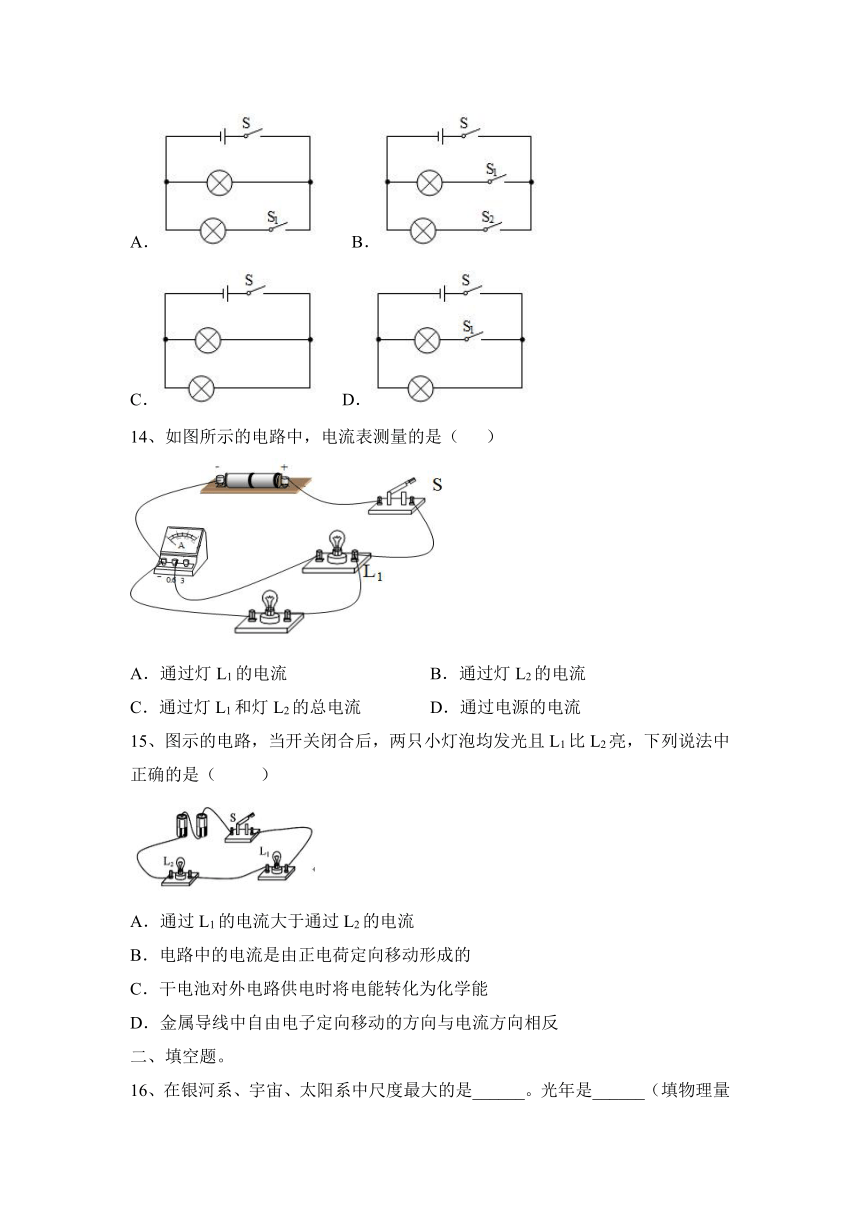

13、下列电路中两个灯泡都能够独立工作的是（　　）
A． B．
C． D．
14、如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
15、图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（ ）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
二、填空题。
16、在银河系、宇宙、太阳系中尺度最大的是______。光年是______（填物理量名称）的单位。质子、中子、电子中不带电的是______。

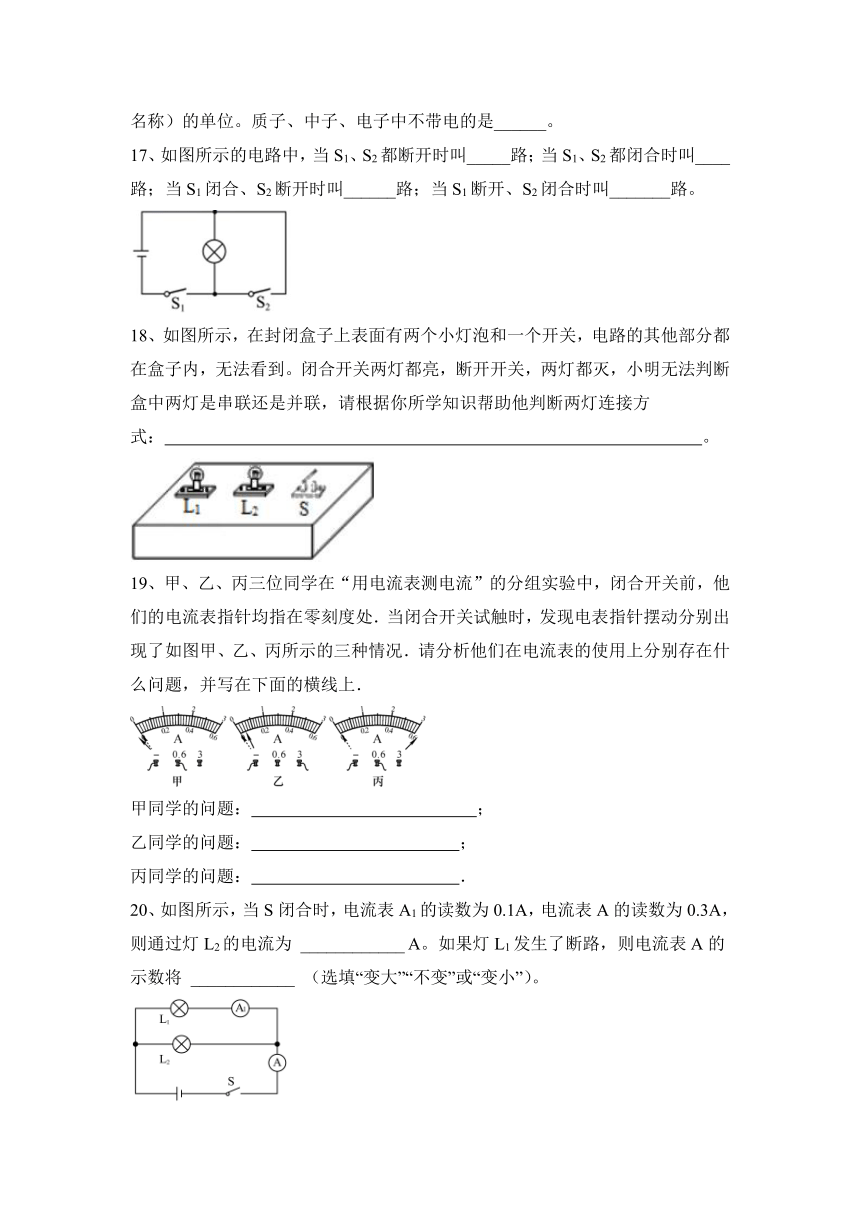

17、如图所示的电路中，当S1、S2都断开时叫_____路；当S1、S2都闭合时叫____路；当S1闭合、S2断开时叫______路；当S1断开、S2闭合时叫_______路。
18、如图所示，在封闭盒子上表面有两个小灯泡和一个开关，电路的其他部分都在盒子内，无法看到。闭合开关两灯都亮，断开开关，两灯都灭，小明无法判断盒中两灯是串联还是并联，请根据你所学知识帮助他判断两灯连接方式：　 　。
19、甲、乙、丙三位同学在“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： ．
20、如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为 ____________ A。如果灯L1发生了断路，则电流表A的示数将 ____________ （选填“变大”“不变”或“变小”）。
21、钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
22、物理学中规定： 定向移动的方向为电流的方向中。
23、如图所示，A、B、C、D是四个接线柱，要使灯L1、L2串联，应把　 　两个接线柱连接起来；如要使灯L1、L2并联，应把　 　两个接线柱和　 　两个接线柱连接起来。
三、作图题。
24、火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时(每扇门相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人’字样，提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
四、实验题。
25、探究并联电路的电流规律.
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上；2.用电流表分别测出L1和L2和干路电流。3.将数据填入表格，详解数据，得出结论。电流表位置干路L2L1电流I/A0.30.20.14.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
五、计算题。
26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
2022—2023学年人教物理九全第15章电流和电路 强基训练题含答案
人教九全第15章 电流和电路
一、选择题。
1、下列物质，一般情况下属于导体的是（ ）
A．玻璃 B．橡胶 C．铁钉 D．陶瓷
【答案】C
2、如图所示，取两个相同的验电器A和B，A不带电，使B带负电，用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，B金属箔的张角减小
B．金属棒中瞬间电流的方向从A流向B，B金属箔的张角减小
C．金属棒中瞬同电流的方向从B流向A，A金属箔的张角增大
D．B中负电荷通过金属棒流向A，A中正电荷通过金属棒流向B
【答案】B。
3、如图所示的电路，下列判断不正确的是（　　）
A．断开开关S1、S3，闭合开关S2时，灯L1和L2串联
B．断开开关S2、闭合开关S1、S3，灯L1和L2并联
C．闭合开关S1、S2、S3时，灯L1和L2并联
D．不能同时闭合开关S1、S2、S3
【答案】C
4、如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．
【答案】A
5、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )
A．1.2 A　1.2 A B．0.3 A　0.3 A
C．1.2 A　0.3 A D．1.5 A　0.3 A
【答案】C
6、下列说法正确的是（ ）
A．任何固体都具有良好的导电性 B．不容易导电的物体叫做绝缘体
C．常用的电热水器都用到了超导材料 D．铜、铁、铝都可以被磁化
【答案】B
7、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
【答案】B。
8、如图所示电路，下列说法正确的是（　　）
①闭合开关S1、S3，断开开关S2时，灯L1、L2并联
②闭合开关S2，断开开关S1、S3时，灯L1、L2并联
③闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
④闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮
A．只有①③ B．只有②③ C．只有①④ D．只有②④
【答案】C
9、如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流 B．电流表测的是L2的电流
C．电流表与电灯并联了 D．电流表测的是干路中的电流
【答案】B
10、两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
【答案】C
11、下列物体中，不善于导电的是（ ）
A．金属 B．食盐水 C．玻璃 D．人体
【答案】C
12、下列估计符合生活实际的是（　　）
A．教室里一盏日光灯工作时的电流约1A
B．适合人洗澡的温度约为60℃
C．正常人的脉搏一分钟约15次
D．两个鸡蛋的重力约1N
【答案】D。
13、下列电路中两个灯泡都能够独立工作的是（　　）
A． B．
C． D．
【答案】B
14、如图所示的电路中，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
【答案】A
15、图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（ ）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
【答案】D
二、填空题。
16、在银河系、宇宙、太阳系中尺度最大的是______。光年是______（填物理量名称）的单位。质子、中子、电子中不带电的是______。
【答案】宇宙 长度 中子
17、如图所示的电路中，当S1、S2都断开时叫_____路；当S1、S2都闭合时叫____路；当S1闭合、S2断开时叫______路；当S1断开、S2闭合时叫_______路。
【答案】断路 短路 通路 断路
18、如图所示，在封闭盒子上表面有两个小灯泡和一个开关，电路的其他部分都在盒子内，无法看到。闭合开关两灯都亮，断开开关，两灯都灭，小明无法判断盒中两灯是串联还是并联，请根据你所学知识帮助他判断两灯连接方式：　 　。
【答案】断开开关，将其中一个小灯泡取下，再闭合开关，观察另一个小灯泡是否发光，若发光，两个小灯泡是并联；若不发光，两个小灯泡是串联。
19、甲、乙、丙三位同学在“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： ．
【答案】电流表的正负接线柱接反了 电流表所选的量程太大
电流表所选的量程太小
20、如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为 ____________ A。如果灯L1发生了断路，则电流表A的示数将 ____________ （选填“变大”“不变”或“变小”）。
【答案】0.2 变小
21、钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
【答案】摩擦 绝缘体
22、物理学中规定： 定向移动的方向为电流的方向中。
【答案】正
23、如图所示，A、B、C、D是四个接线柱，要使灯L1、L2串联，应把　 　两个接线柱连接起来；如要使灯L1、L2并联，应把　 　两个接线柱和　 　两个接线柱连接起来。
【答案】BC； AC； BD。
三、作图题。
24、火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时(每扇门相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人’字样，提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
【答案】如图所示：
四、实验题。
25、探究并联电路的电流规律.
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上；2.用电流表分别测出L1和L2和干路电流。3.将数据填入表格，详解数据，得出结论。电流表位置干路L2L1电流I/A0.30.20.14.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
【答案】干路电流等于各支路电流之和 I=I1+I2 如图所示：
五、计算题。
26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
【答案及解析】
（1）当S1断开，S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0；通过L2的电流为0.3A；
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
（3）当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，I=0.9A，
流过L1中的电流I1=600mA=0.6A，
根据并联电路的电流规律I=I1+I2可得，
此时通过灯L2中的电流I2=I﹣I1=0.9A﹣0.6A=0.3A。
答：
（1）此时灯L1的电流为0、L2的电流为0.3A；
（2）通过灯L1、L2的电流分别是0.2A；
（3）此时通过灯L2中的电流是0.3A。
