第1节 电压

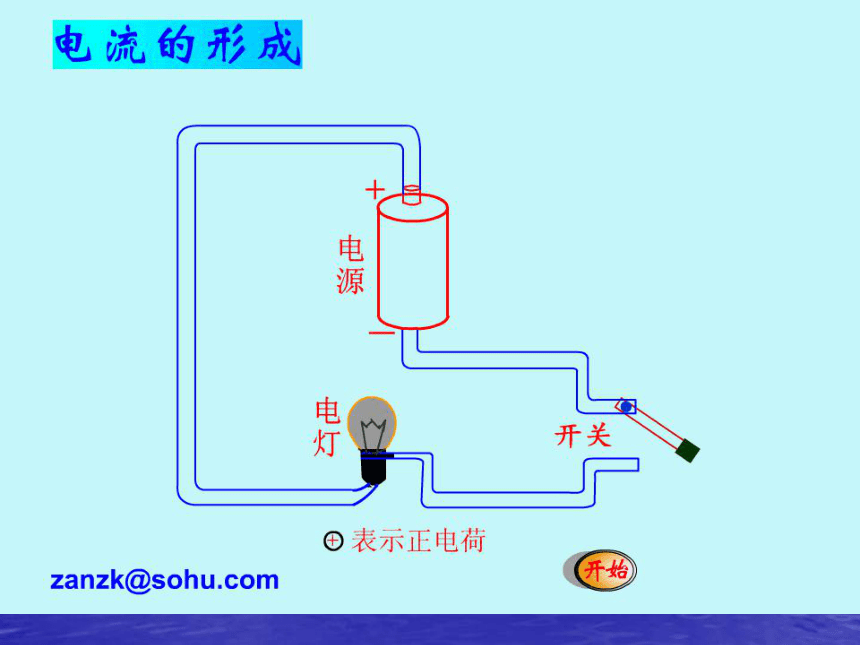

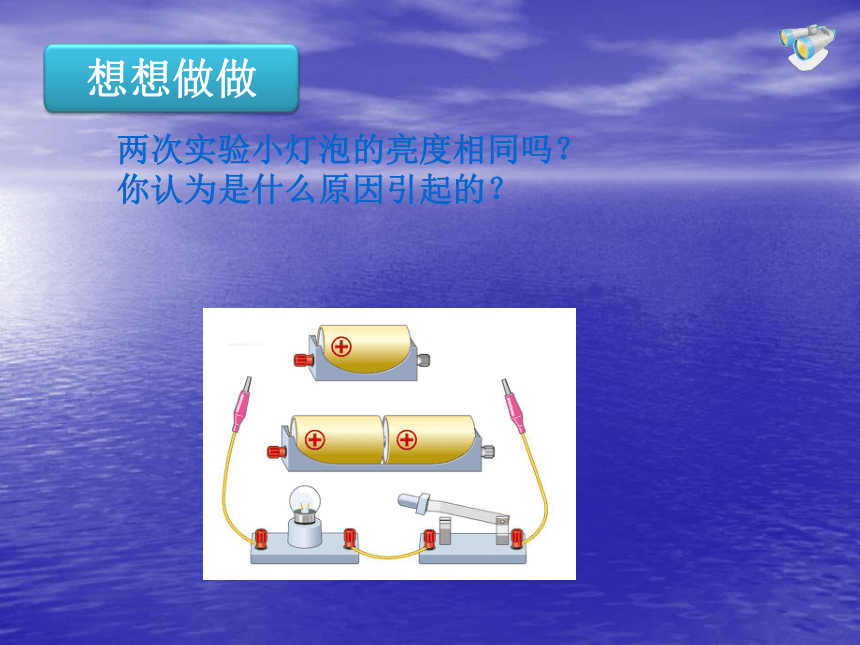

课件29张PPT。电 压 第十六章 第１节金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？　　两次实验小灯泡的亮度相同吗？

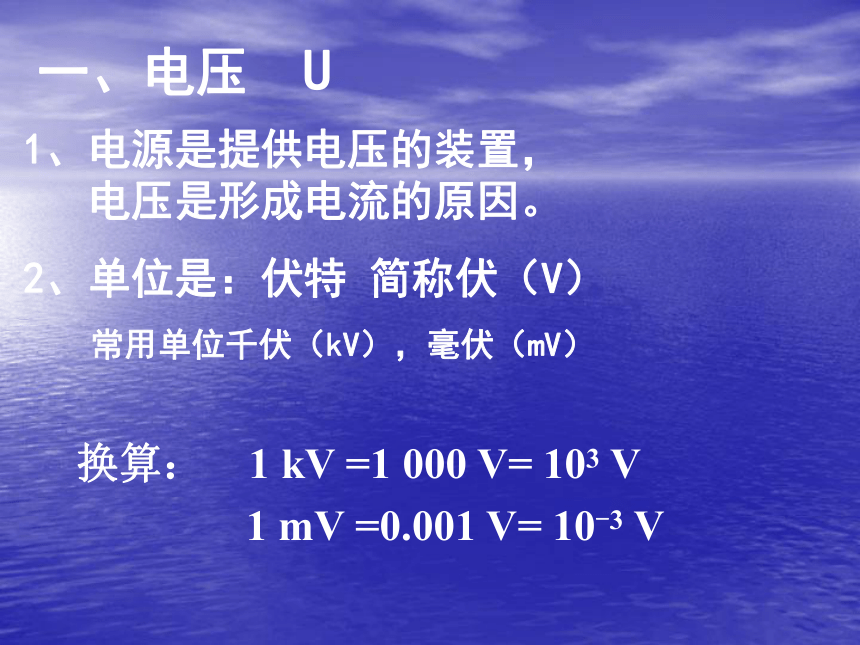

　　你认为是什么原因引起的？想想做做1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV） 一、电压U
　　换算：　1 kV =1 000 V= 103 V

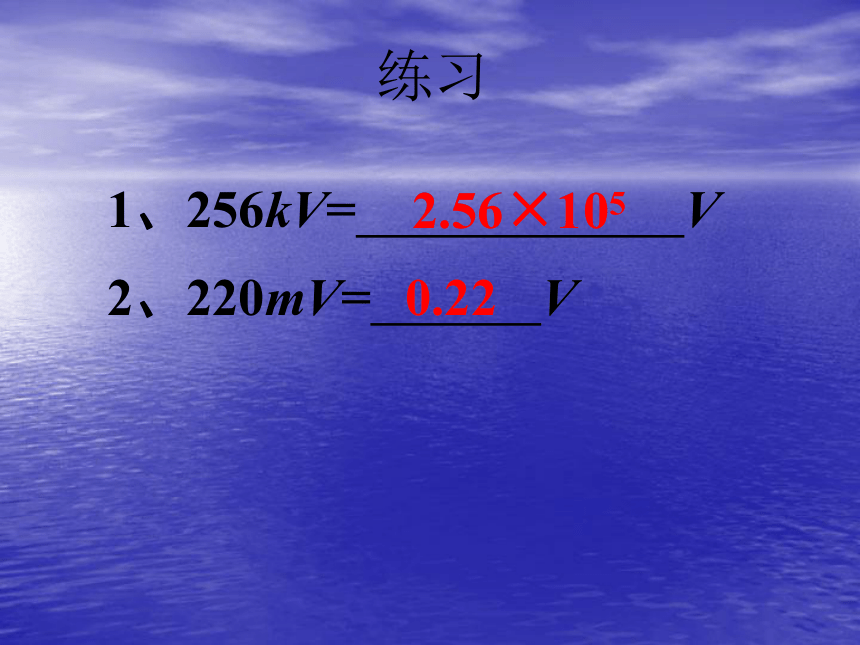

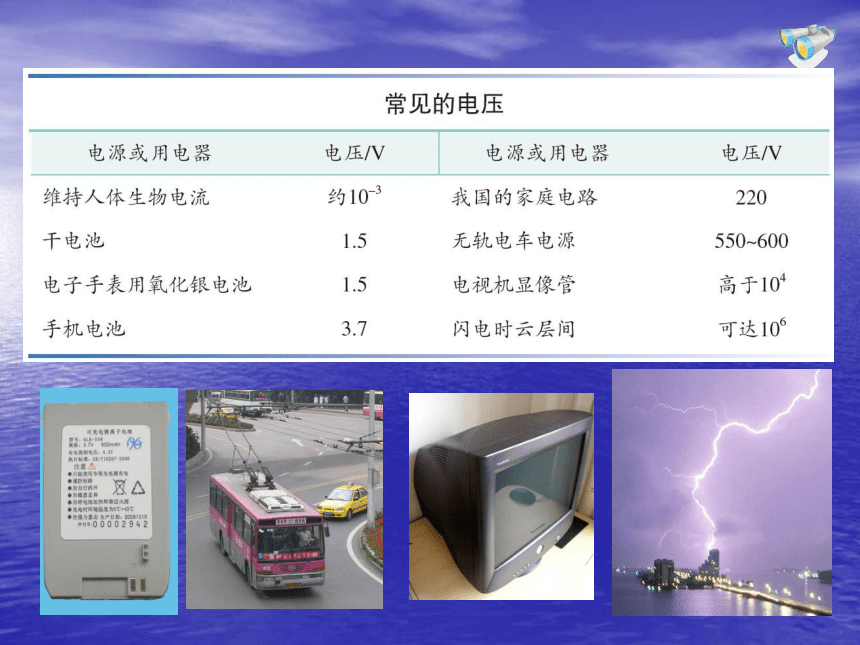

　　　　　 1 mV =0.001 V= 10-3 V练习1、256kV= V2、220mV= V2.56×1050.22身边的电压值家庭照明电路：220V一节蓄电池：2V干电池：
1.5V身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V 电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
几种常见的电压：
①1节干电池：______ V
②1节蓄电池：______V
③家庭电路：_______V
④对人体安全电压： _________V
1.52220不高于36二、电压的测量——电压表315观察电压表电压表：
外观
接线柱
量程
分度值　　（2）电压表的读数　　读数步骤：　　第一步，看量程；　　第二步，看最小分度值；　　第三步，读数。量 程：0-3V；0-15V分度值：0.1V0.5V2 V　　2．三个表的读数各是多少？12.5 V1 V练一练电压表的读数电压表的读数三、电压表的使用：
１、电压表必须并联在被测电路两端
２、使电流从 “＋”接线柱流入电压表，
从“－”接线柱流出电压表。
３、选择合适的量程(若不能判断，则先用
大量程“试触”，然后再选择合适的量程)。
４、电压表可以直接接在电源两极，测出电源电压 下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压C关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法C判断下列电压表的连接 是否正确判断下列电压表分别测的
是谁的电压？L1L2电压
表测
L1两
端的
电压如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？４、如图所示，图中电压表Ｖ１测的是灯______
两端的电压，电压表Ｖ２测的是灯________两端
的电压，电压表Ｖ测的是灯___________两端的
电压Ｌ１Ｌ２Ｌ１和Ｌ２5.图6—5中，a表和b表是测电流和电压的电表，
下列说法中正确的是（ ）
(A)a、b都是电流表
(B)a、b都是电压表
(C)a是电压表，b是电流表
(D)a是电流表，b是电压表D在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏D
