15.2 电流和电路
阴暗的天气，每个人都会很自然地打开墙上的开关，这时电灯就亮了。
英语老师上课时，只要把录音机的插头插到墙上的插座时，大家就会听到流利的英语朗诵。
生活与电
（1）电是从哪儿来的呢？
（2）为什么一扳开关，电灯就会亮了呢？
（3）什么是电路？电路是由哪几部分组成的？
（4）什么是电流，它又是如何流动的？
提示：
不能把电池的两端用导线直接连在一起。

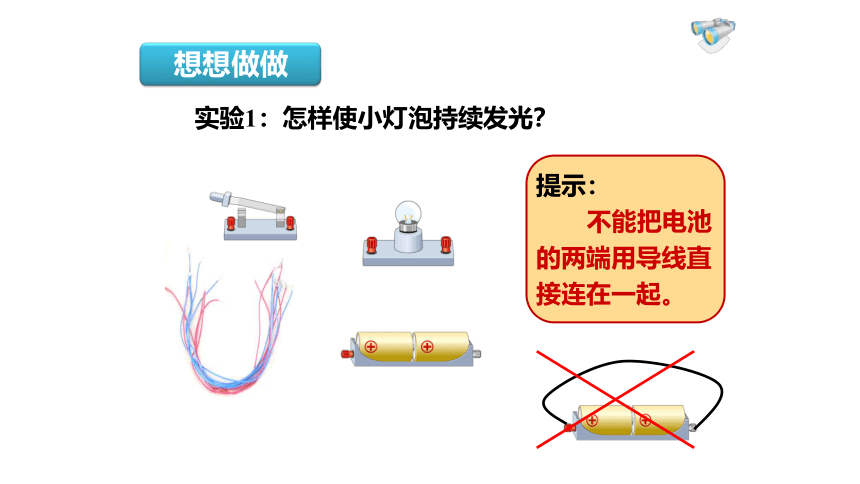

　　实验1：怎样使小灯泡持续发光？
想想做做
一、电流

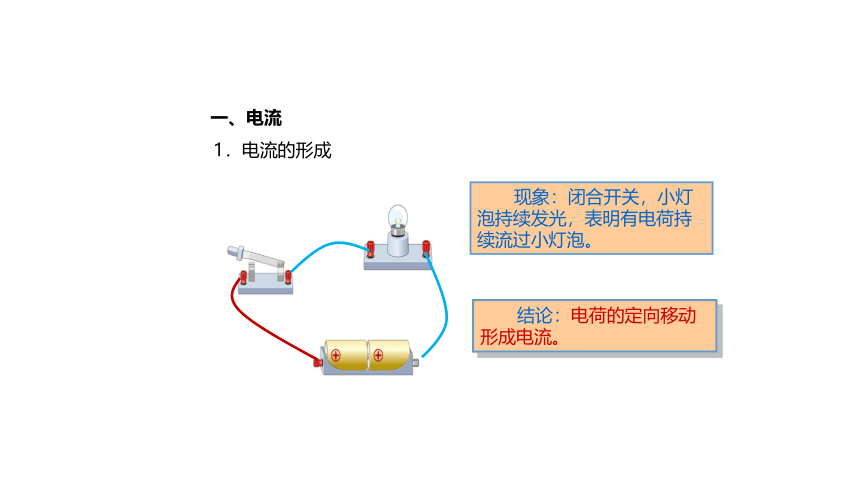

　　1．电流的形成
现象：闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。
结论：电荷的定向移动形成电流。

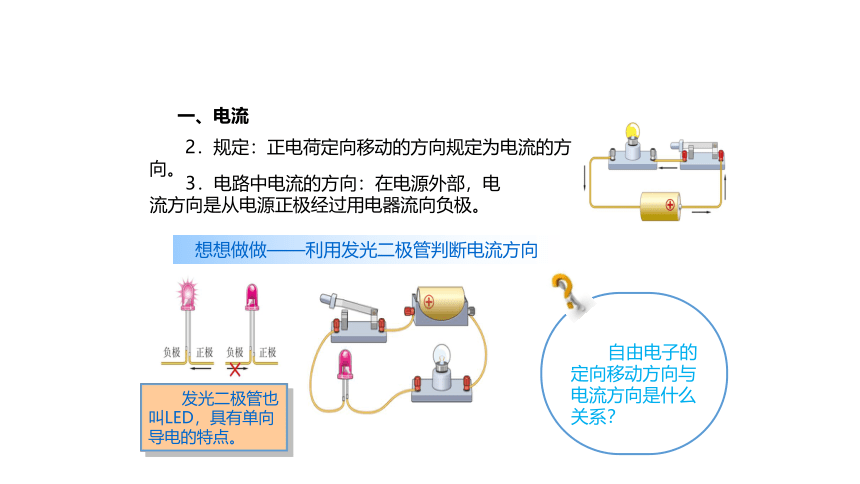

　　2．规定：正电荷定向移动的方向规定为电流的方向。
想想做做——利用发光二极管判断电流方向
发光二极管也叫LED，具有单向导电的特点。
一、电流
　　3．电路中电流的方向：在电源外部，电流方向是从电源正极经过用电器流向负极。
自由电子的定向移动方向与电流方向是什么关系？

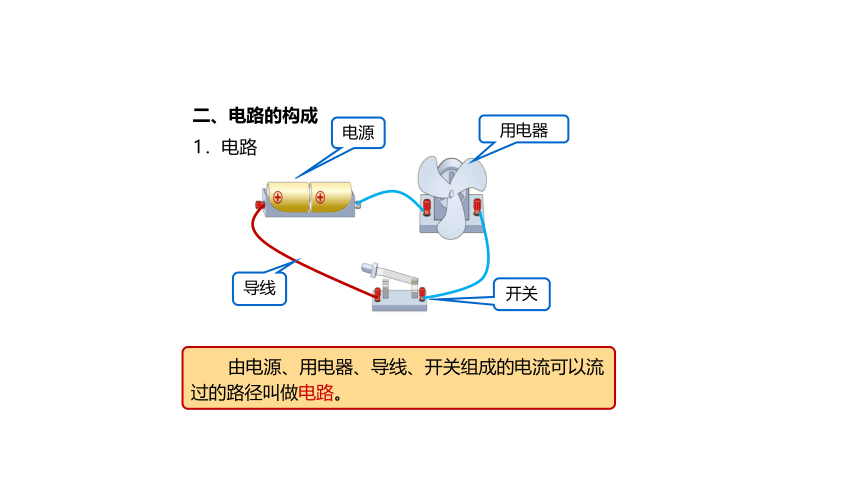

二、电路的构成
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路
　　（1）电 源：
　　（2）用电器：
　　（3）导 线：
　　（4）开 关：
提供电能
消耗电能
输送电能
控制电路
注意：只有在闭合电路中才有电流。

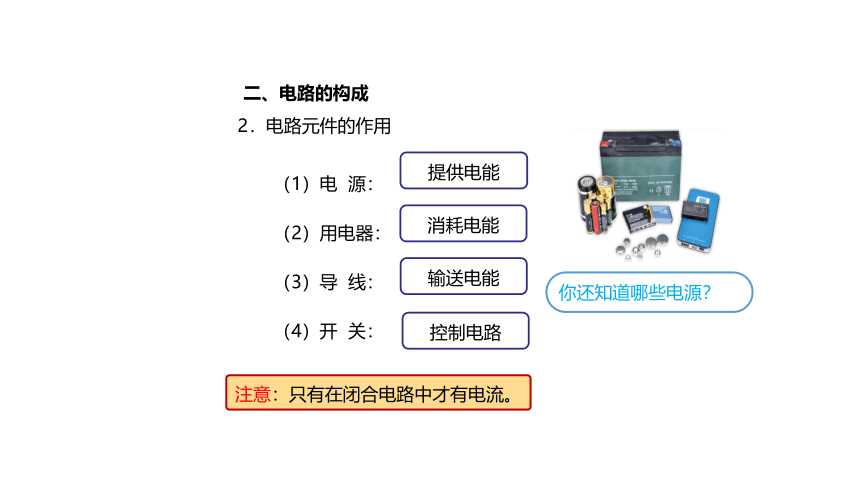

2．电路元件的作用
你还知道哪些电源？
二、电路的构成
三、电路图：
1、一些元件的符号
电池
＋
电灯泡
2、常用的元件符号
开关
电流表
电压表
电阻
滑动变阻器
3、电路图
这种用符号表示电路连接情况的图，叫做电路图。
画电路图要求：
（1）要用统一符号表示。
（2）连线时要画得横平竖直。
(3)元件不能画在拐角处（变阻器除外）
（4）电路图要尽量画成长方形
（5）要合理安排电路元件符号，使画得电路图简洁、整齐、美观、布局合理
通路
接通的电路
电路中有电流,用电器正常工作。
电路的三种状态
开路 (断路)
　断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）
电路中无电流
短路
直接把导线接在电源两极，
　电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
短路与短接的区别
想想议议:
[思考]：如图连接电路时，电动机会转动吗？ 怎样正确连接电路？
1.下列电路完整无缺的是（ ）
（A）
（B） （C） （D）
D
试一试
2、画出下面左图的电路图。
电流：电荷的 形成了电流， 移动方向为电流方向， 移动方向与电流方向相反
电路中形成持续电流的条件：
（1）有 。
（2）电路是 路。
电路的基本组成部分（四个部分）
（1）电源 ——提供 。
（2）用电器 ——消耗 。
（3）开关 —— 控制电路的 。
（4）导线 —— 输送 。
电路可以分为 路、 路和 路。
电路图：用规定的符号表示电路连接的图就是电路图。
你学到了什么？
