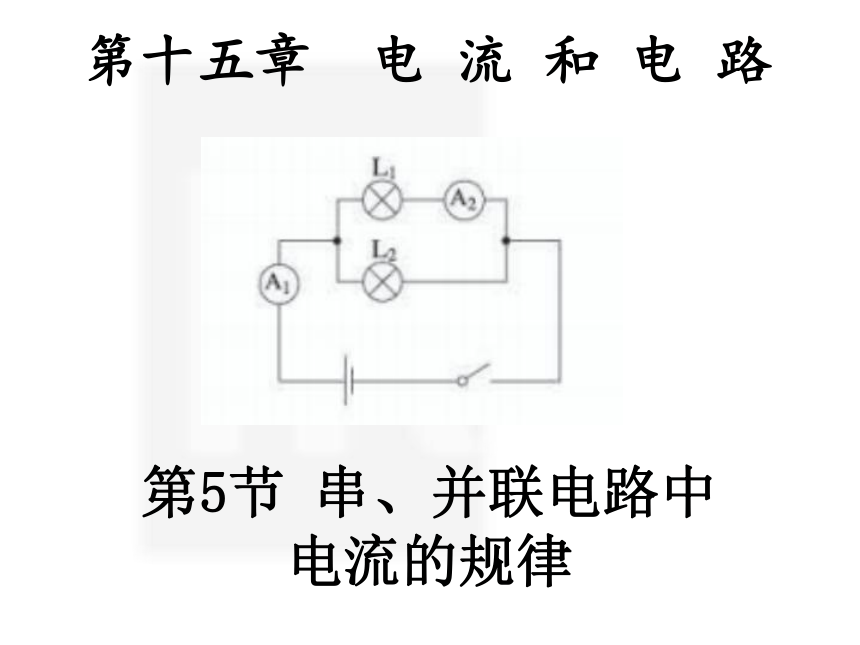

第十五章 电 流 和 电 路
第5节 串、并联电路中
电流的规律

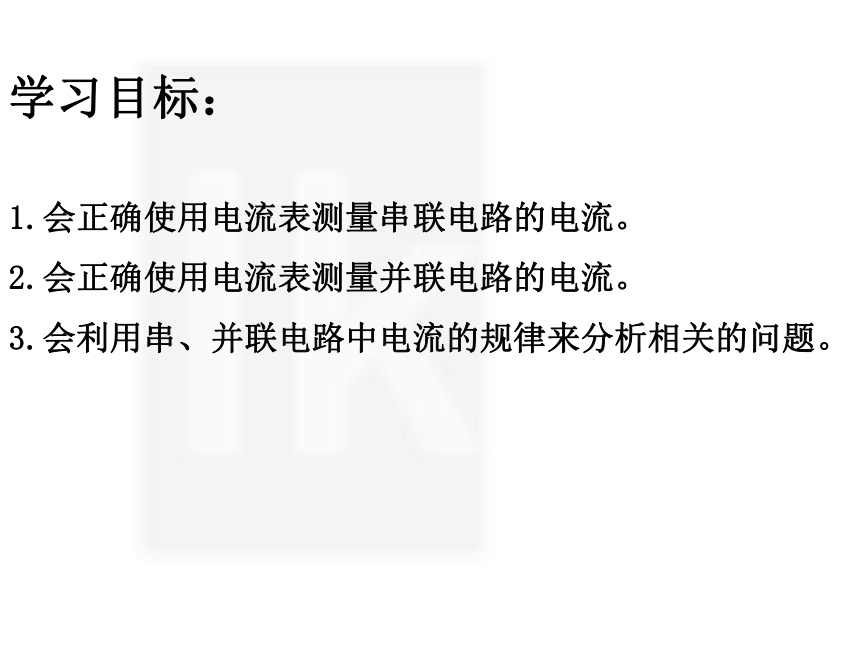

学习目标：
1.会正确使用电流表测量串联电路的电流。
2.会正确使用电流表测量并联电路的电流。
3.会利用串、并联电路中电流的规律来分析相关的问题。

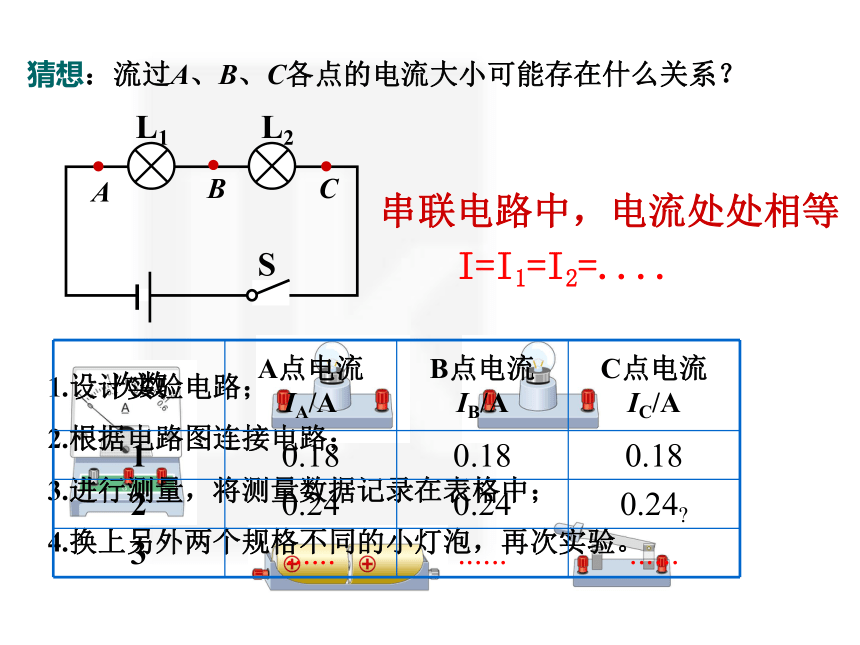

猜想：流过A、B、C各点的电流大小可能存在什么关系？
S
L2
A
B
C
L1
1.设计实验电路；
2.根据电路图连接电路；
3.进行测量，将测量数据记录在表格中；
4.换上另外两个规格不同的小灯泡，再次实验。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1 0.18 0.18 0.18
2 0.24 0.24 0.24
3 ...... ...... ......
串联电路中，电流处处相等
I=I1=I2=....

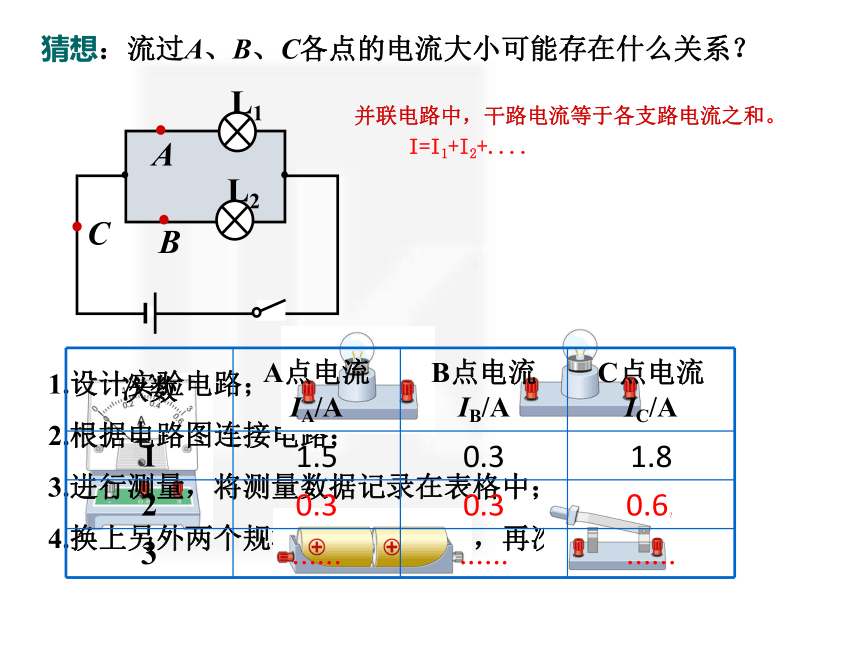

猜想：流过A、B、C各点的电流大小可能存在什么关系？
L1
L2
L1
A
B
C
1.设计实验电路；
2.根据电路图连接电路；
3.进行测量，将测量数据记录在表格中；
4.换上另外两个规格不同的小灯泡，再次实验。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1 1.5 0.3 1.8
2 0.3 0.3 0.6？
3 ...... ...... ......
并联电路中，干路电流等于各支路电流之和。
I=I1+I2+....
1.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，
L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
C
2.在如图所示的几种电路中，电流表只测L2电流的是（ ）
B

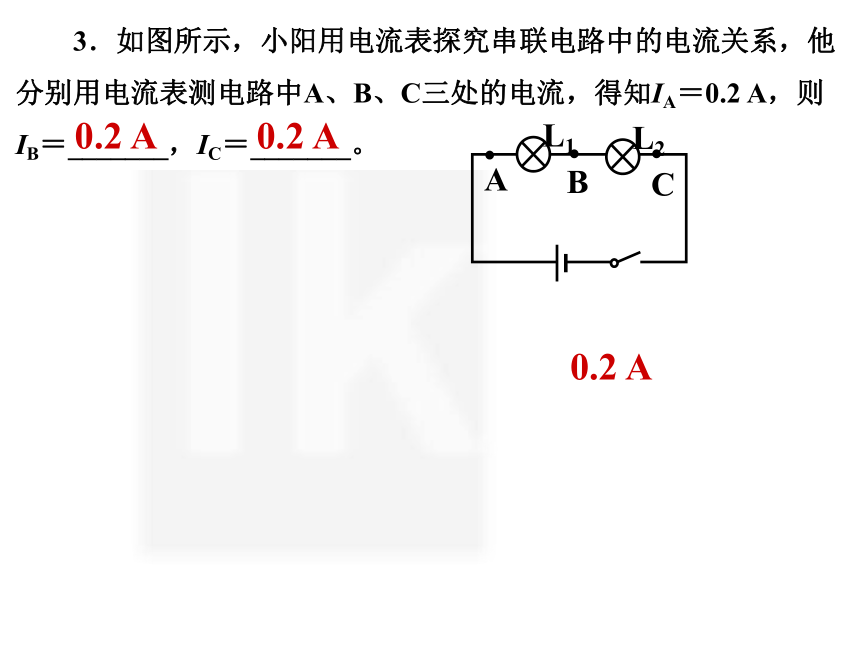

　　3．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
A
B
C
L1
L2
0.2 A
0.2 A
0.2 A

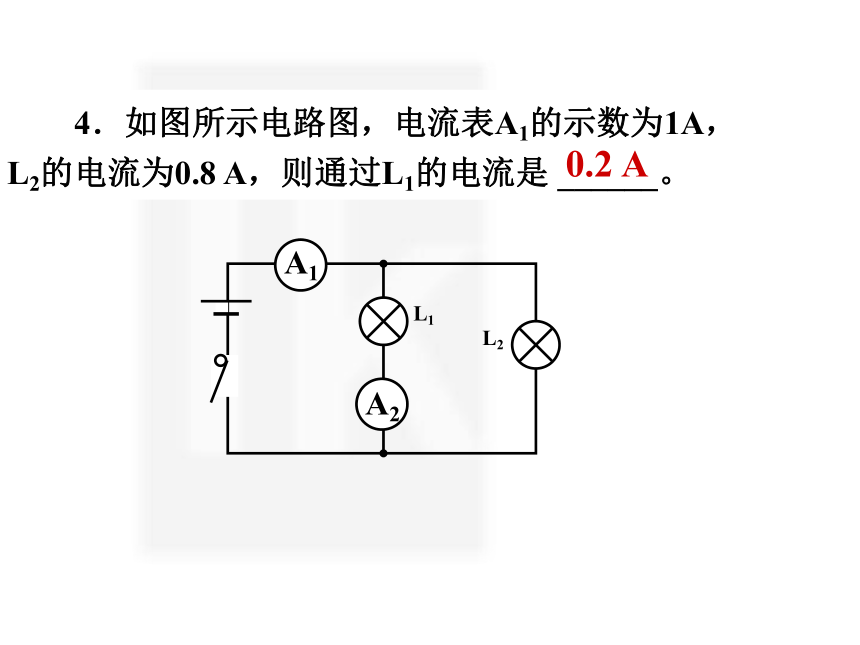

　　4．如图所示电路图，电流表A1的示数为1A，
L2的电流为0.8 A，则通过L1的电流是 ______。
L1
L2
A1
A2
0.2 A
5.如图：电流表A1 A2 A3 示数分别为1.2A, 0.8A, 0.6A,
问：通过L1，L2 ，L3的电流？
6.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为 、 。
7.如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中(　　)A．玻璃棒和验电器都带负电荷 B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷 D．金属箔张开是因为同种电荷相互排斥
8.A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断(　　)A．小球A带正电 B．小球B带正电 C．小球B可能不带电 D．小球A可能不带电
9.如图所示，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是(　　)
10.小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作。下列设计的四种电路中，符合要求的是(　　)
11.如图所示电流表的读数为(　　)A．0.46 A B．0.52 A C．2.46 A D．2.60 A
12.如图所示是小明研究并联电路电流特点的实物图，先闭合开关S，再闭合开关S1，闭合S1后(　　)
A．甲表示数变大，乙表示数变大
B．甲表示数变小，乙表示数变小
C．甲表示数变大，乙表示数不变
D．甲表示数变小，乙表示数不变
13.国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于________(填“用电器”或“电源”)；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带________电。
14.某电流表有两个量程，大量程0～9 A，小量程数字看不清。兰兰同学为了探究电流表的小量程是多少，她先用大量程测一较小的电流，其示数如图甲所示，再改用小量程测同一电流，指针指在图乙的位置。则她测得的电流值是________A；电流表的小量程为________ A。
15.如图为小红家的一个带开关、指示灯和多个插座的接线板，接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________(填“断路”或“短路”)。
16.如图所示，电流表A1的读数是1.3 A，电流表A2的读数是0.54 A，则：(1)通过灯泡L1的电流是多少安？(2)通过灯泡L2的电流是多少安？
