15.4 电流的测量
课堂导入

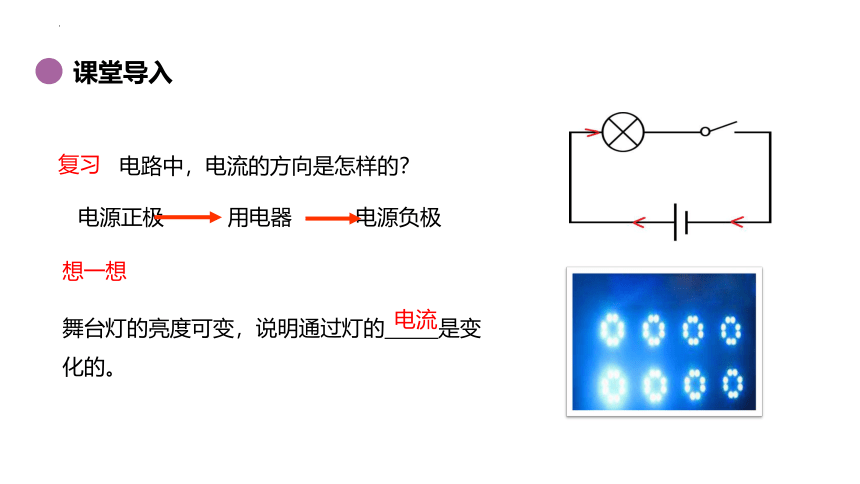

复习
电路中，电流的方向是怎样的？
电源正极 用电器 电源负极
舞台灯的亮度可变，说明通过灯的 是变化的。
想一想
电流
三节干电池做电源灯泡更亮，说明通过灯泡的电流越大 。
同一个灯泡，分别用一节干电池和三节干电池做电源，观察亮度的变化，这说明什么？

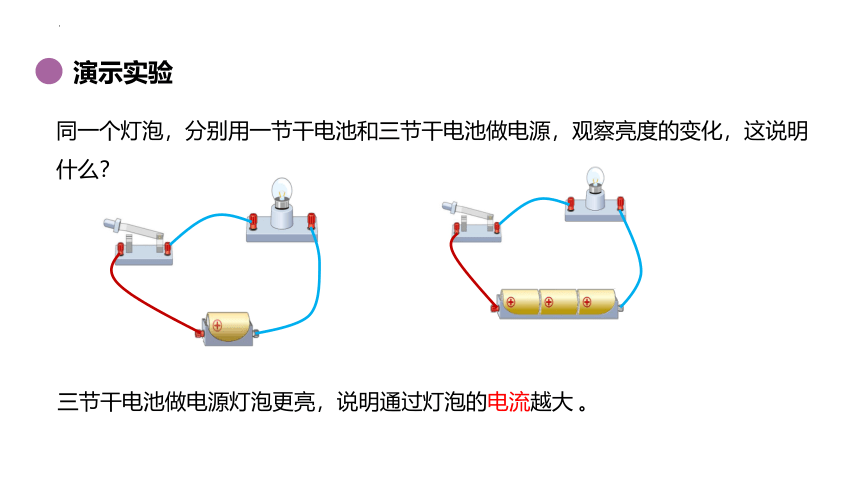

演示实验

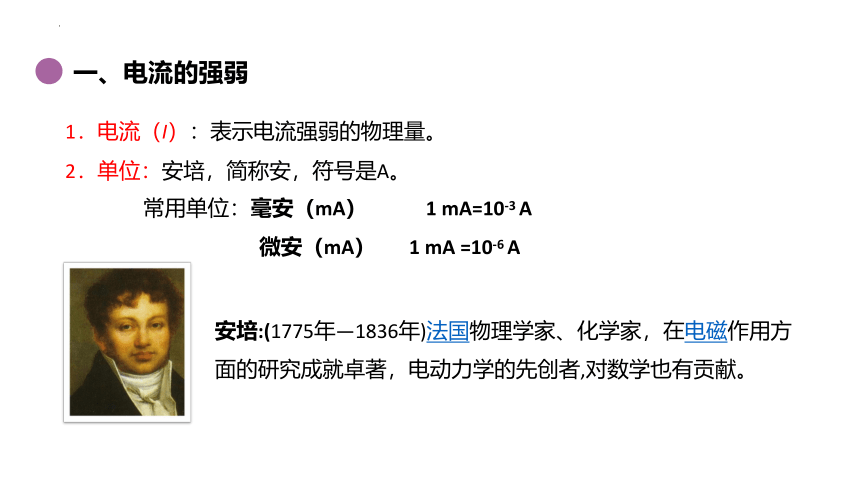

1．电流（I）：表示电流强弱的物理量。
2．单位：安培，简称安，符号是A。
常用单位：毫安（mA） 1 mA=10-3 A
　　 微安（mA） 1 mA =10-6 A
安培:(1775年—1836年)法国物理学家、化学家，在电磁作用方面的研究成就卓著，电动力学的先创者,对数学也有贡献。
一、电流的强弱

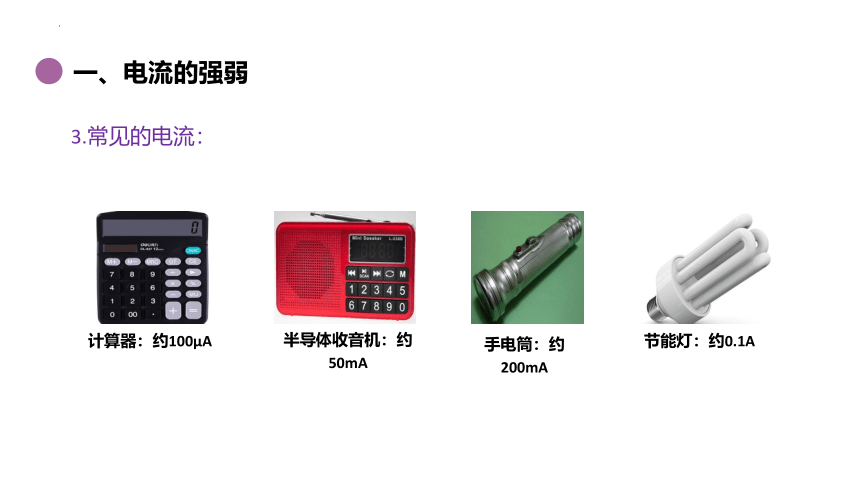

3.常见的电流：
计算器：约100μA
半导体收音机：约50mA
手电筒：约200mA
节能灯：约0.1A
一、电流的强弱
1、0.5Ａ= mＡ = Ａ
500
5×105
3、200 mＡ = Ａ= Ａ
0.2
2×105
2、104 Ａ= Ａ= mＡ
10-2
10
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6A
量程为0～3A
1.电流表：测量电流的仪器。
A
+
－

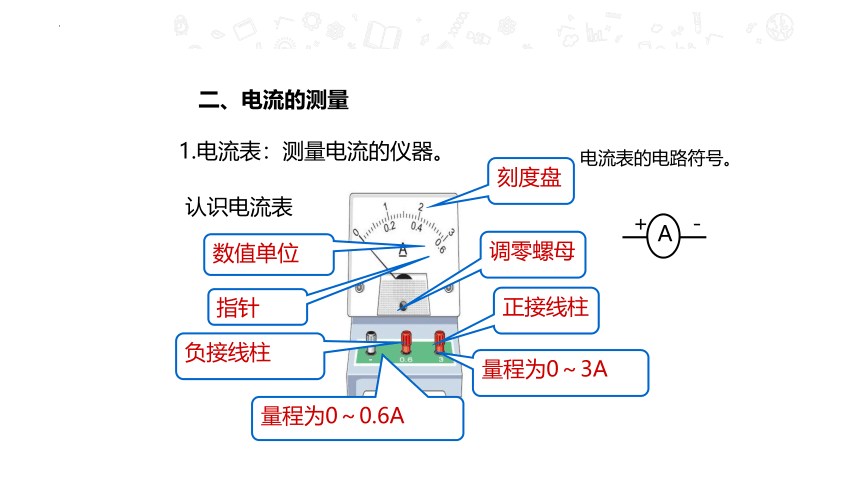

认识电流表
电流表的电路符号。
二、电流的测量
2. 电流表的连接：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！
调节点
1、调零：使用前检查指针是否指在零刻度线----调零
电流表的使用
　　以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
（2）电流表的读数
第一，明确所选电流表的量程；
第二，确定电流表的分度值；
第三，根据指针位置读出示数。
0~0.6A
0~3A
0.02A
0.1A
量程
分度值
你能读出右边电流表的示数吗？
0.32 A
　　请读出下列电流表的示数。
0.58A
1.4A
①先按电路图甲连接实验电路，测出电路中电流；
②再按电路图乙连接实验电路，测出电路中电流；
③比较电流表两次示数是否有变化。
　　想一想，两次电流表的示数相同说明什么？
（3）用电流表测量电路中的电流。
S
L
A
S
L
A
甲
乙
　　1.根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
　　2.开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
