15.5 串、并联电路中电流的规律

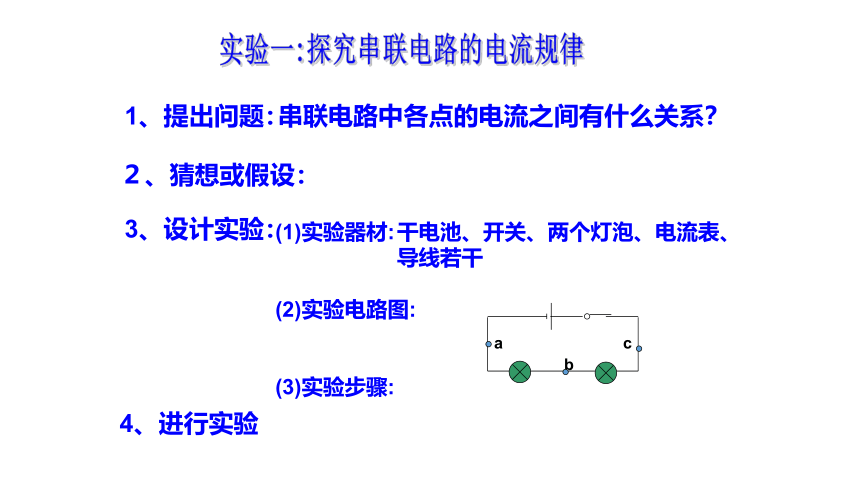

实验一:探究串联电路的电流规律
1、提出问题：
串联电路中各点的电流之间有什么关系？
２、猜想或假设：
3、设计实验：
4、进行实验
(1)实验器材:
(2)实验电路图:
(3)实验步骤:
a
b
c
干电池、开关、两个灯泡、电流表、导线若干

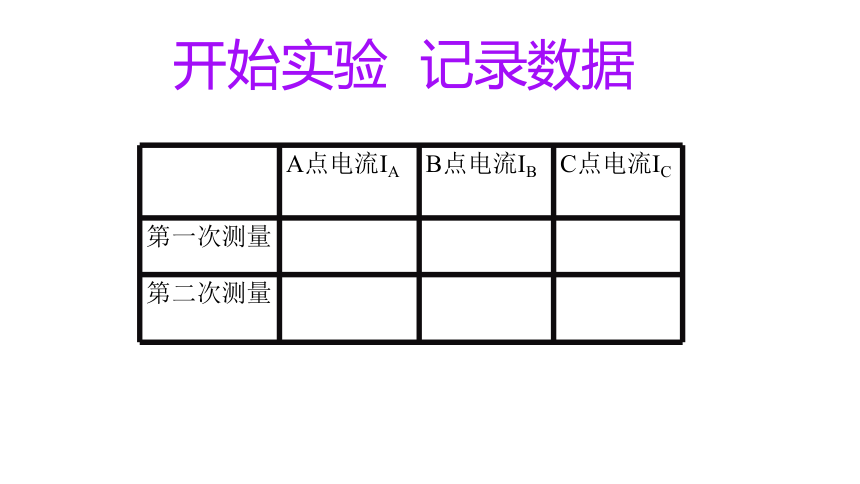

开始实验 记录数据
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量

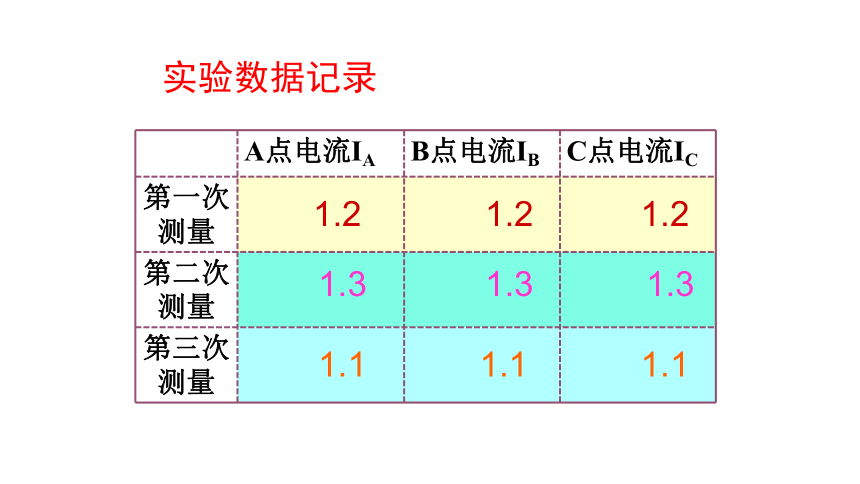

实验数据记录
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
1.2
1.2
1.2
1.3
1.3
1.3
1.1
1.1
1.1

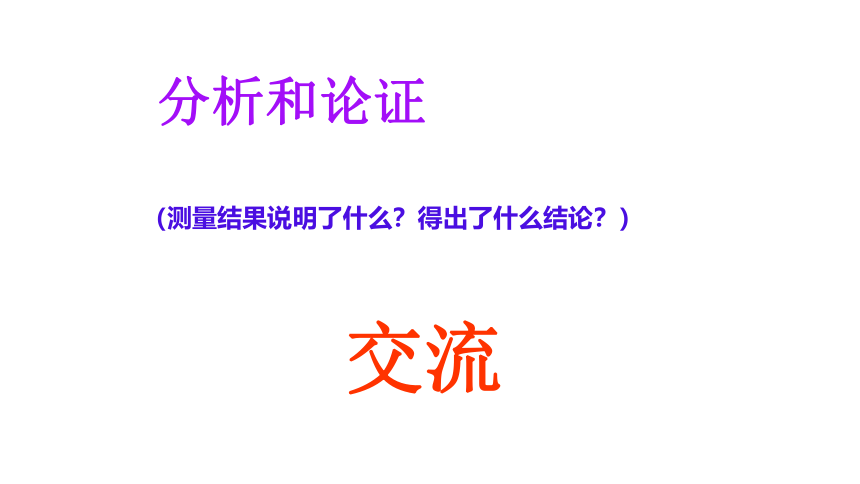

分析和论证
（测量结果说明了什么？得出了什么结论？）
交流

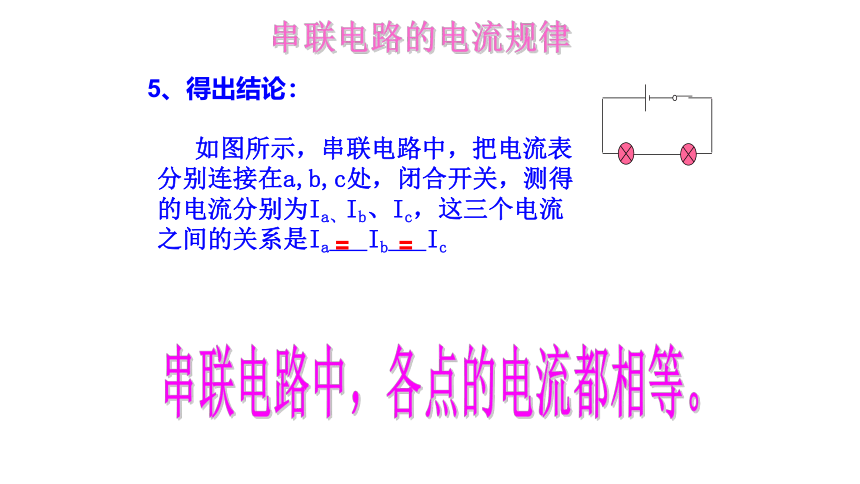

串联电路的电流规律
串联电路中，各点的电流都相等。
5、得出结论：
如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
= =

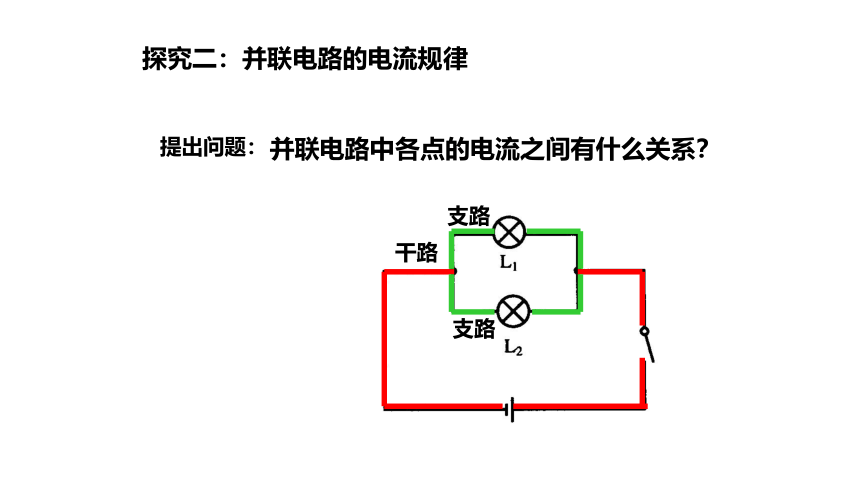

探究二：并联电路的电流规律
提出问题：
并联电路中各点的电流之间有什么关系？
干路
支路
支路
设计实验：
(1)实验器材:
(2)实验电路图:
(3)实验步骤:
干电池、开关、灯泡、电流表、导线若干
a
b
c
1设计实验电路；
2根据电路图连接电路；
3进行测量，将测量数据记录在表格中；
4换上另外两个规格不同的小灯泡，再次实验。
（4）进行实验
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
1.2
1.3
2.5
1.3
1.1
2.4
1.2
1.2
2.4
实验数据记录
即：Ia=Ib+Ic
记录实验数据
实验结论：
　　并联电路中，干路电流等于各支路电流之和。
注意事项
连接电路时，开关必须断开。
更换灯泡时，应该先断开开关。
电流表使用前应先“校零”。
不知道电流大小时，应先选大量程进行试触。
实验必然存在误差，要秉承实事求是的科学态度，不可随意更改实验数据。
例题1、如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是 （ ）
A、0.8A　　B、0.16A　　C、0.52A　 D、1.28A
D
例题2、某同学用一只0-0.6A和0-3A两个量程的电流表，研究如图电路中通过a点和b点的电流大小关系。当电流表接在a点时，指针指的位置如图甲所示，当电流表接在b 点时，指针指的位置如图乙所示。问：
（1）为什么两次测量指针指的位置不同？
（2）电路中的实际电流多大？为什么？
a
b
甲 乙
解析：（1）电流由a流向b，猜测a处电流较大，于是用0-3安的量程，指针指示在0.4安位置；猜测b处电流较小，用0-0.6安的量程，指针同样指示在0.4安位置。说明串联电路中各处的电流大小相同。
（2）电路中的实际电流为0.4安。因为串联电路中电流处处相等。
1、如图所示，串联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
2、如图所示，并联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
a
b
c
= =
= +
a
b
c
当堂演练 达成目标
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
