16.1 电压-课件2022－2023学年人教版九年级物理上册(共17张PPT)

(共17张PPT)
16.1 电压

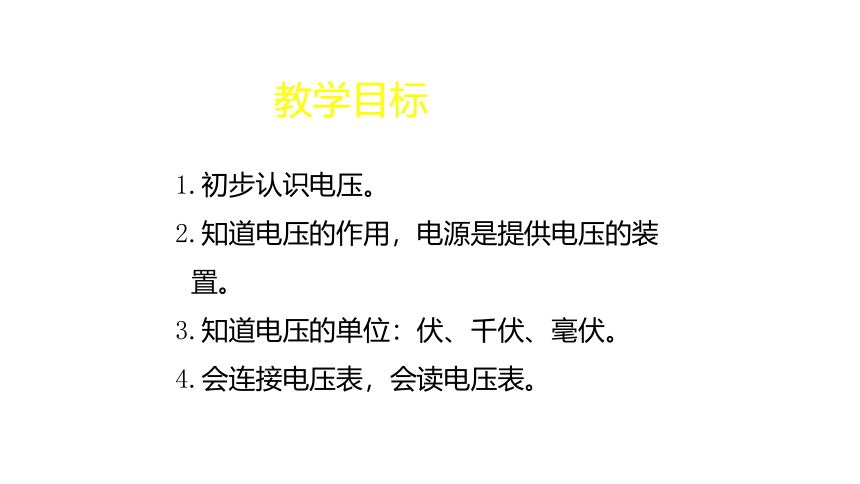

教学目标
1.初步认识电压。
2.知道电压的作用，电源是提供电压的装
置。
3.知道电压的单位：伏、千伏、毫伏。
4.会连接电压表，会读电压表。

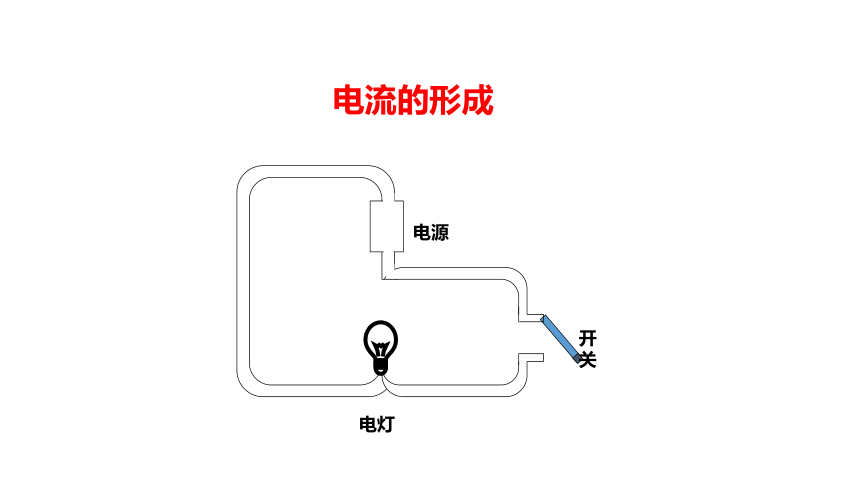

电源
开关
电灯
电流的形成

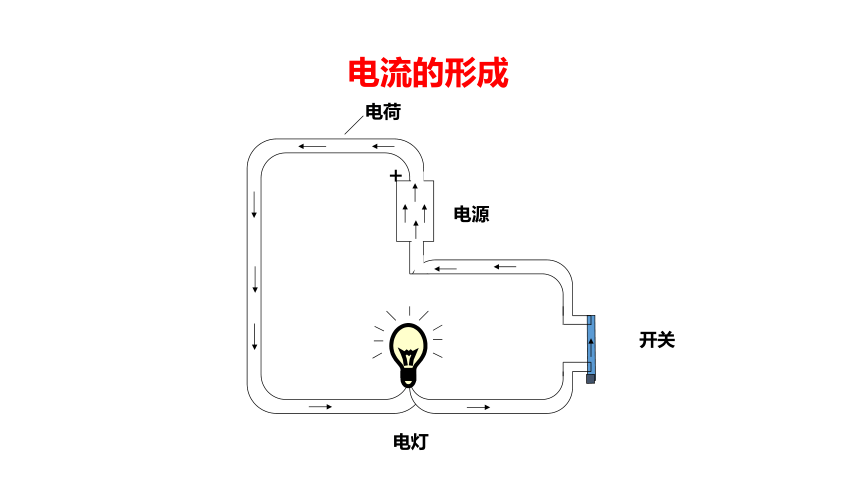

电流的形成
开关
电源
电灯
电荷
+

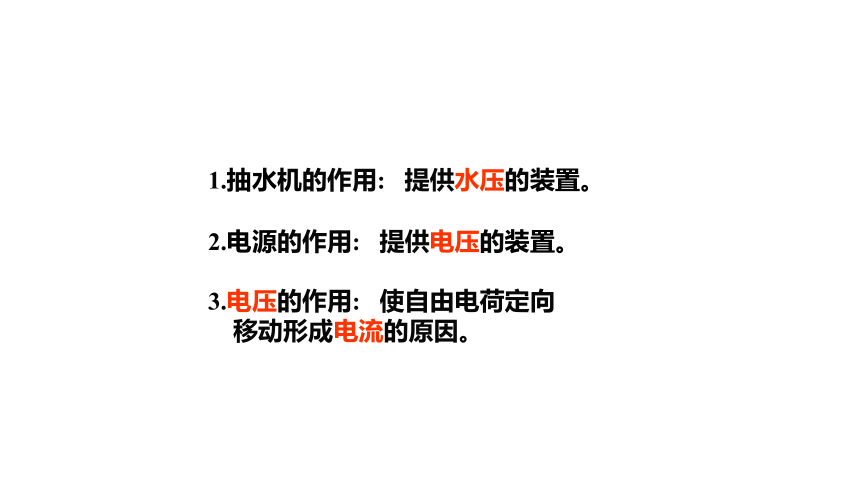

1.抽水机的作用: 提供水压的装置。
2.电源的作用: 提供电压的装置。
3.电压的作用: 使自由电荷定向
移动形成电流的原因。

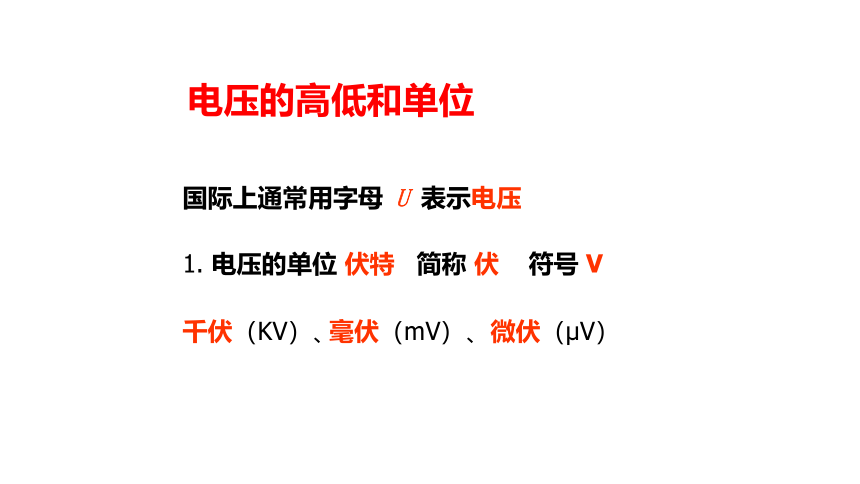

电压的高低和单位
1. 电压的单位 伏特 简称 伏 符号 V
千伏（KV）、
毫伏（mV）、微伏（μV）
国际上通常用字母 U 表示电压

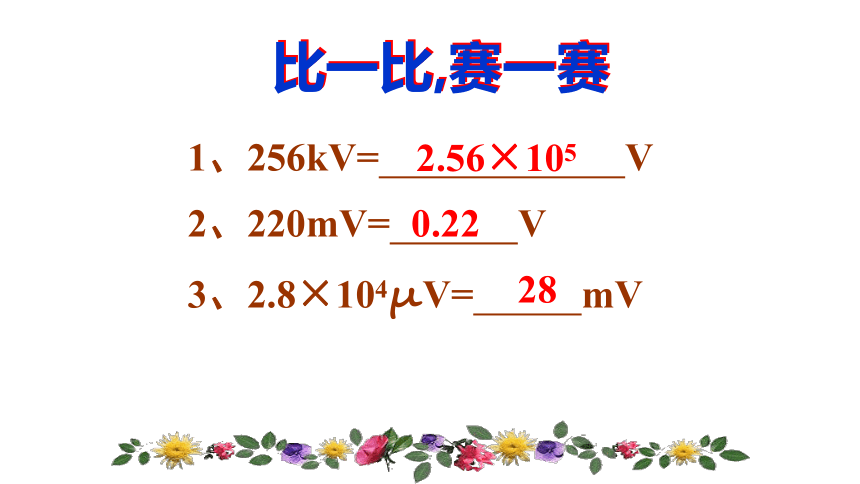

1、256kV= V
2、220mV= V
3、2.8×104μV= mV
2.56×105
0.22
28
比一比,赛一赛
比一比,赛一赛
★ 一些电压值（要记住）
一节干电池电压为1.5V
家庭电路的电压为220V
一节铅蓄电池电压为2V
对人体安全电压不高于36V
工厂动力电压 380V
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V,有的甚至可达800V，足可以使人致命。在水中3—6米范围内，常有人触及电鳗放出的电而被击昏，甚至因此跌入水中而被淹死。因此有水中的“高压线”之称 。
观察电压表
外观
接线柱
量程
分度值
二.电压的测量——电压表
V
1、认识电压表
电压表是测量电压的重要仪器，它的元件符号是：
V
电压表有两个量程：
图a表示选用 量程，分度值为 ；
图b表示选用 量程，分度值为 ；
0～3V
0.1V
0～15V
0.5V
电压表必须与待测电路或用电器并联
问题：要求L1、L2组成串联电路，测量灯L2两端的电压的连接方法如下：
电压表的使用注意点：
校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。
使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。
二要：电压表要并联在被测电路的两 端， 要使电流从电压表的“+”接线柱流入，从电压表的“-”接线柱流出.
一不：被测电压不能超过电压表的量程.
两看清：读数时一要看清电压表所用的量程； 二要看清分度值
电压表的读数
小量程：
量程：0～3V
分度值：0.1V
现在示数：0.8V
本课小结
通过本节课，你学到了什么？
一、电压
1.电压：使电路中的自由电荷发生定向移动形成电流
2.单位：伏特，符号V
3.电压单位换算关系：1kV=103V，1V=103mV，1V=106μV
1.正确使用电压表的注意事项
二、电压表
2.电压表的读数方法
1.电压的作用是使______定向移动形成______的原因。
2.一节干电池的电压是______V；家庭电路的电压是______V；不高于______V的电压是安全的。
3.完成下列单位换算：
①5000V=______kV=_________mV。
②22kV=___________V=___________mV。
③380μV=_____________V=____________ kV。
4.测量电压使用______，必须把它______接在要测量的那部分电路两端，使用时必须把电压表的“+”接线柱靠近电源______极端，还要注意所测的电压不得超过它的______。
电荷
电流
1.5
220
36
5
5×106
2.2×104
2.2×107
3.8×10-4
3.8×10-7
电压表
并联
正
量程
随堂练习
