第十五章 电流和电路
第2节 电流和电路
持续电流的形成
导入新知

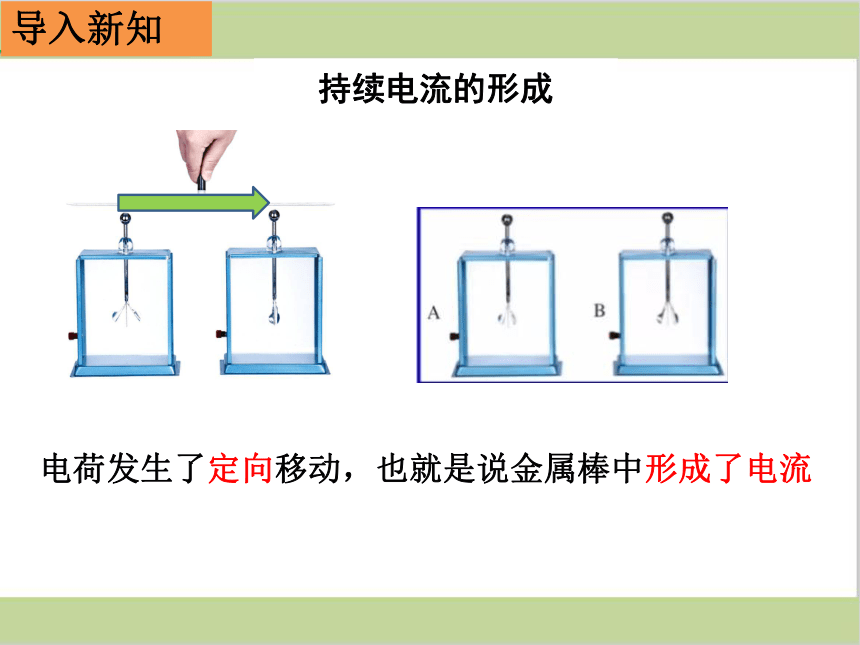

电荷发生了定向移动，也就是说金属棒中形成了电流
一、电流

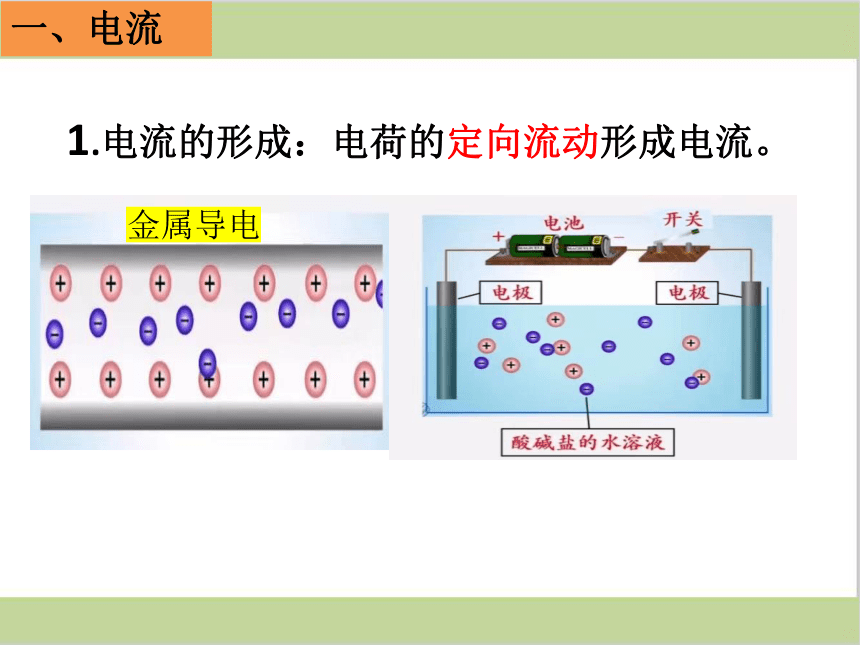

1.电流的形成：电荷的定向流动形成电流。
金属导电
一、电流
2.电流的方向：
规定：正电荷移动的方向为电流方向
负电荷的定向移动方向与电流方向相反。
自由电子定向移动方向
电流方向
一、电流

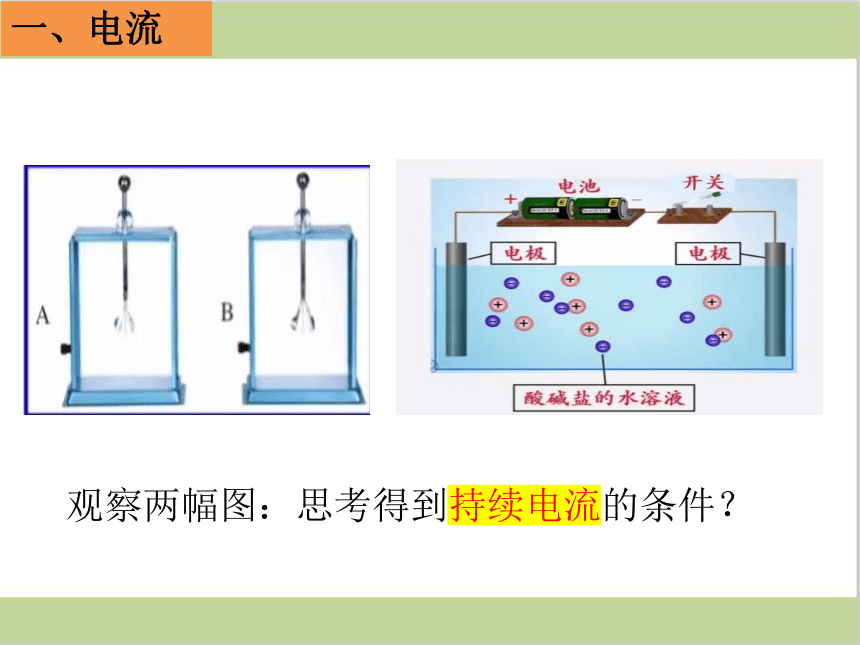

观察两幅图：思考得到持续电流的条件？
电路中之所以能形成持续电流，是因为电路中有电源。

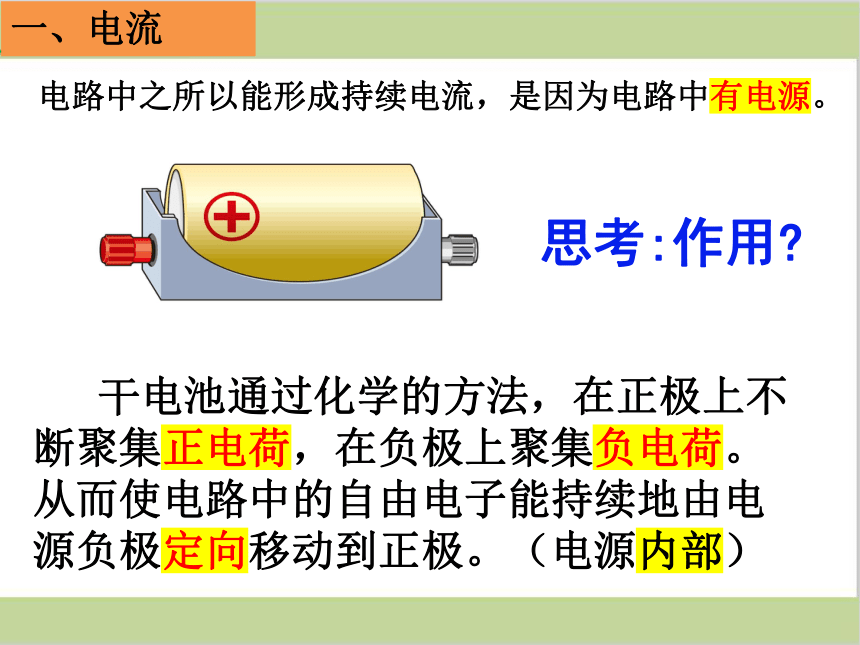

干电池通过化学的方法，在正极上不断聚集正电荷，在负极上聚集负电荷。从而使电路中的自由电子能持续地由电源负极定向移动到正极。（电源内部）
思考:作用
一、电流
提示：
不能把电池的两端用导线直接连在一起。

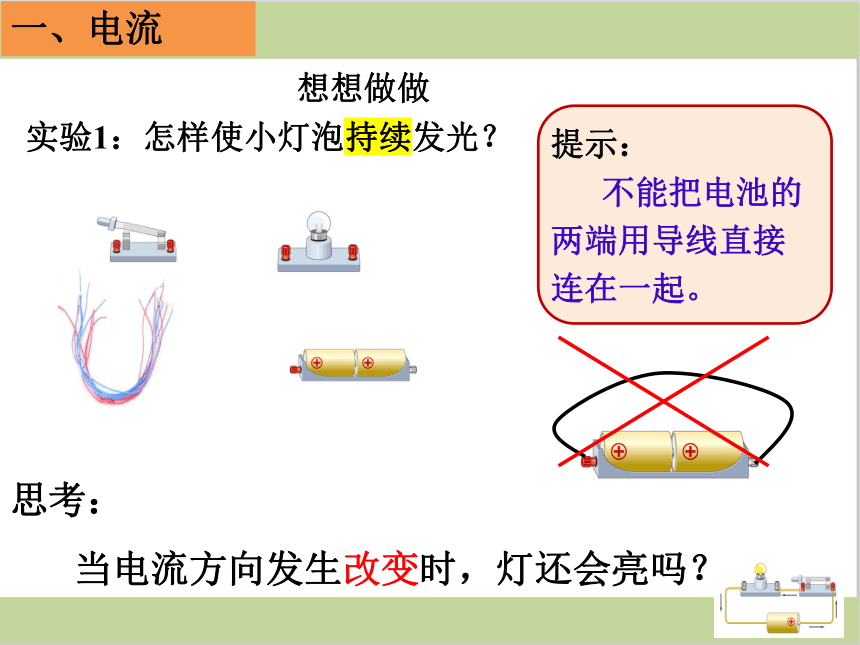

实验1：怎样使小灯泡持续发光？
一、电流
想想做做
思考：
当电流方向发生改变时，灯还会亮吗？
一、电流
电源正极
用电器
电源负极

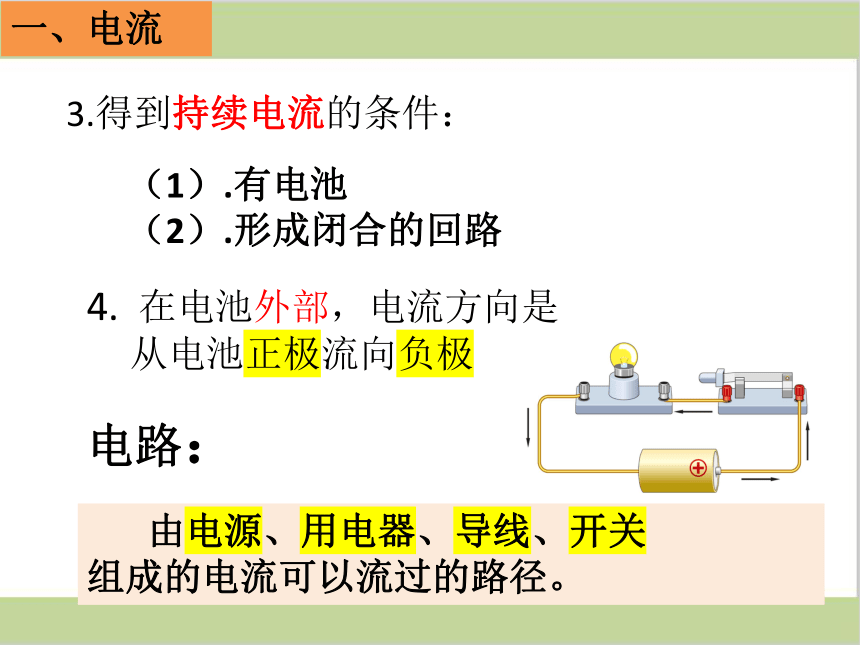

3.得到持续电流的条件：
（1）.有电池
（2）.形成闭合的回路
一、电流

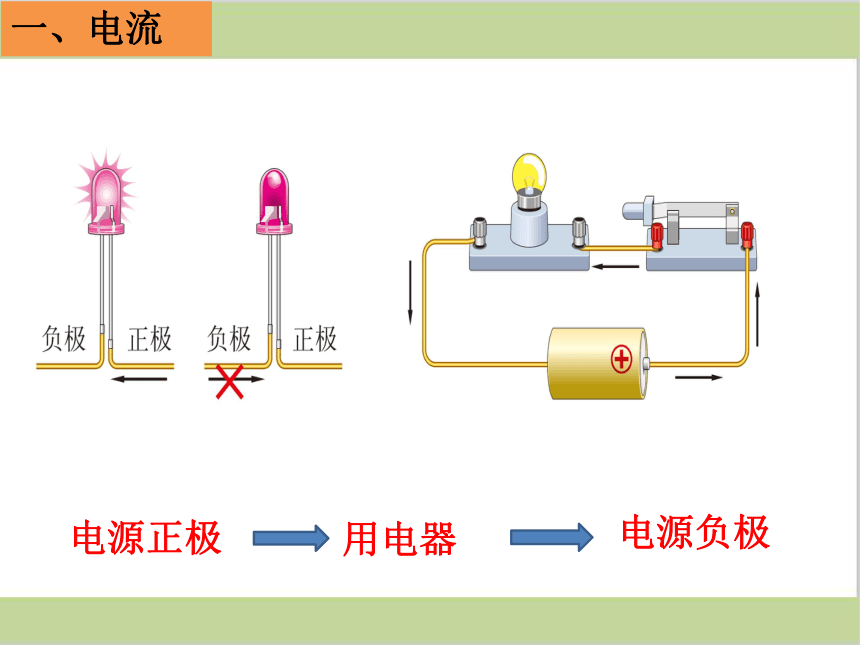

4. 在电池外部，电流方向是
从电池正极流向负极
电路：
由电源、用电器、导线、开关
组成的电流可以流过的路径。
电源
导线
用电器
开关
提供电能
消耗电能
控制电路
输送电能
二、电路的构成
电路的基本构成：电源、用电器、导线、开关
只有电路闭合时，电路中才有电流。
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
认识各种电源
二、电路的构成
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
认识各种开关
二、电路的构成
电视机
电冰箱
洗衣机
电风扇
微波炉
电脑
电烤箱
认识各种用电器
二、电路的构成
台灯
用符号表示电路连接的图，叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
图2是电饭锅下面的电路。是不是眼花缭乱？
三、电路图
用符号表示电路连接的图，叫做电路图。
定义
三、电路图
画电路图的要求
1. 元件位置安排要适当，
分布要均匀。
2.元件不要画在拐角处。
3.整个电路图最好呈长方形，有棱有角。
4 .导线要横平竖直。
三、电路图
例 ：请画出以下电路的电路图。
M
三、电路图
1．通路：
　　处处连通，用电器能够工作的电路。
四、电路的状态
2．断路：
　　某处被断开，没有电流通过的电路。
四、电路的状态
3．短路：
　　直接用导线将电源正负极相连的电路。
　　电源短路时会损坏电源，甚至引起火灾！
四、电路的状态
电
流
电
路
电
路
图
电
路
状
态
课堂小结
