沪粤版13.4 探究串并联电路中的电流

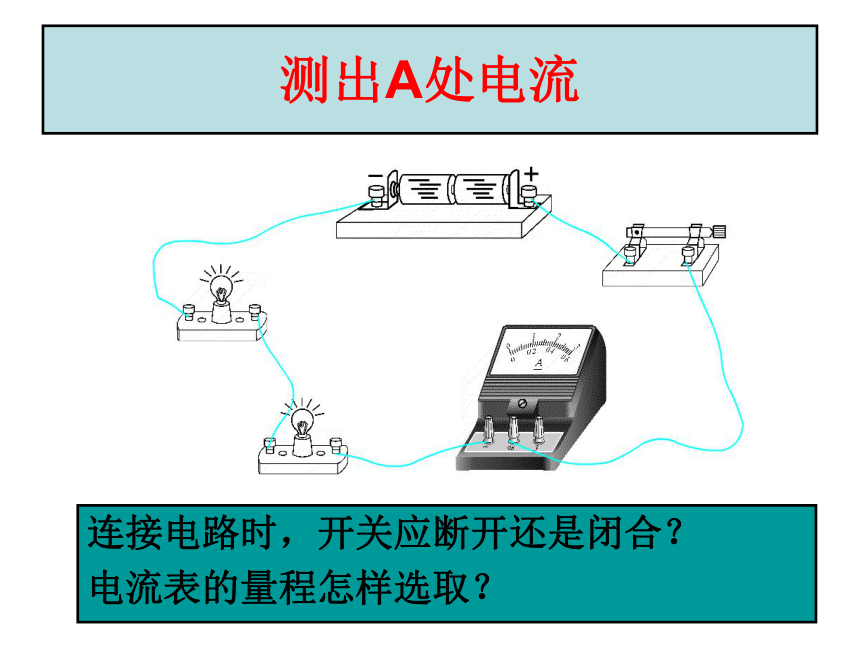

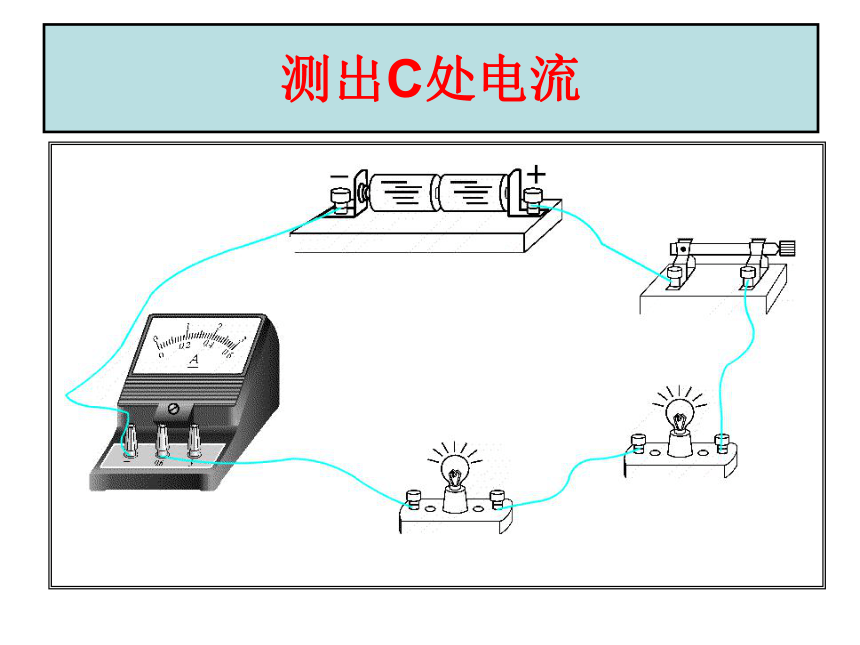

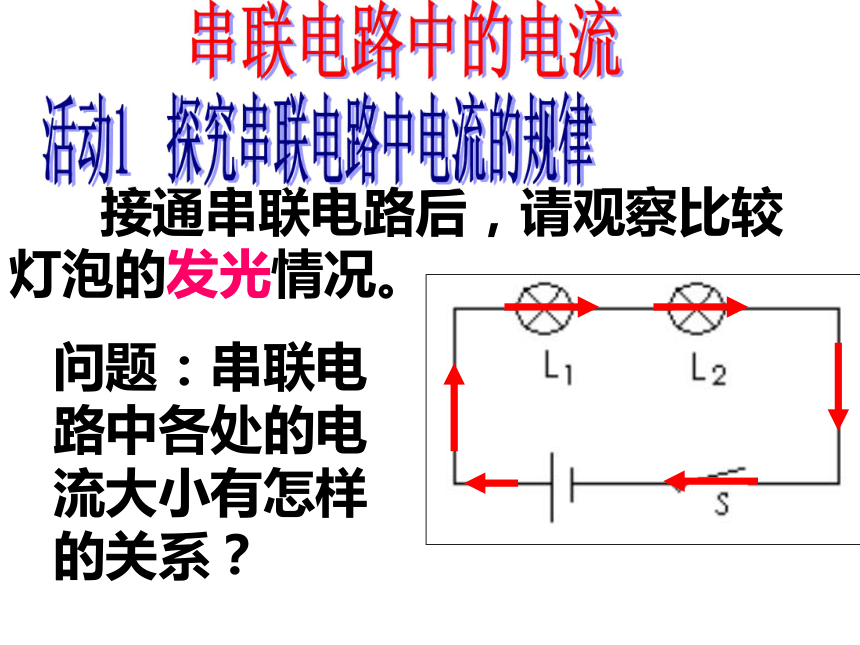

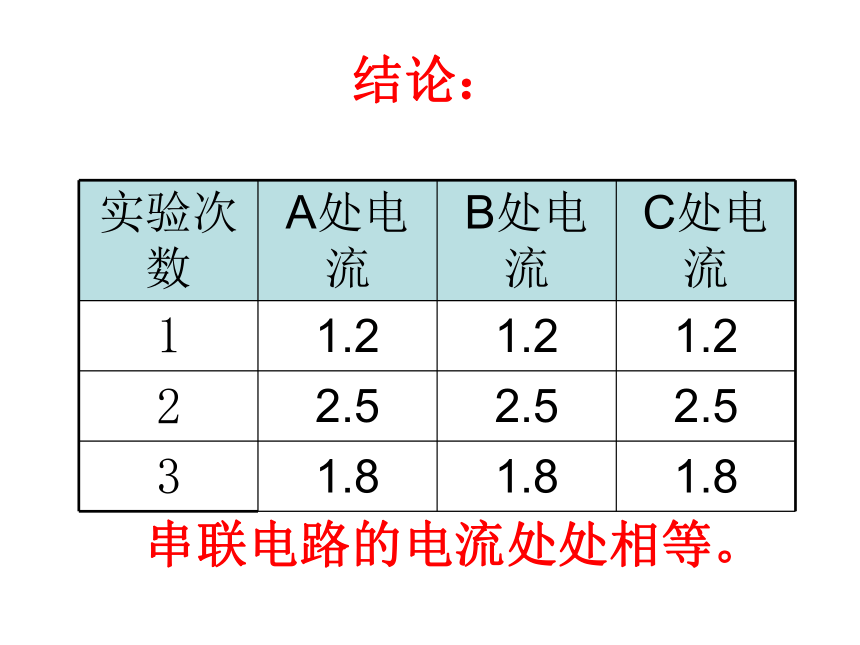

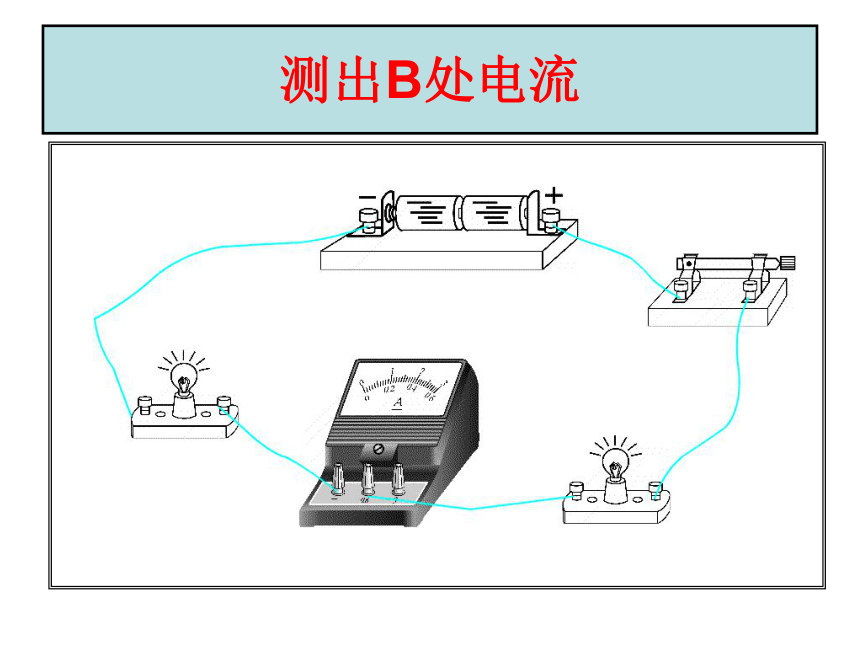

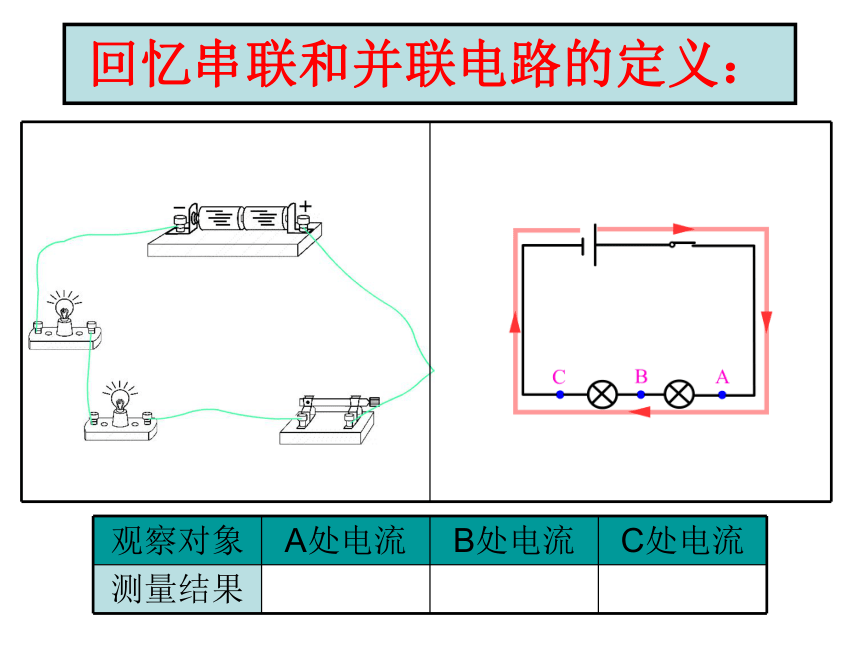

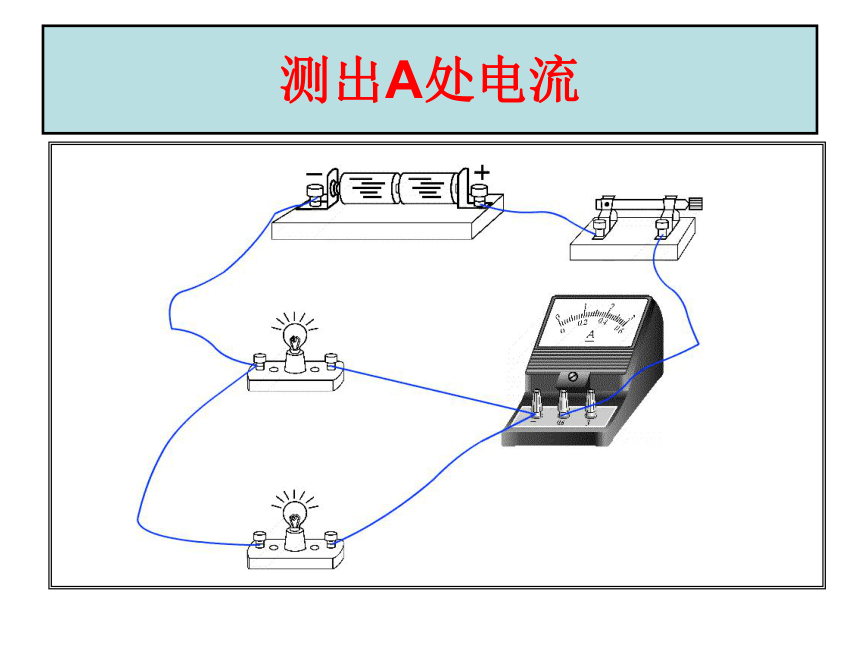

课件35张PPT。13.4探究串并联电路的电流规律 接通串联电路后，请观察比较灯泡的发光情况。问题：串联电路中各处的电流大小有怎样的关系？ 串联电路中的电流活动1 探究串联电路中电流的规律回忆串联和并联电路的定义：测出A处电流连接电路时，开关应断开还是闭合？
电流表的量程怎样选取？测出B处电流测出C处电流结论： 串联电路的电流处处相等。接线时要注意开关必须处于断开的状态；不要出现短路现象；

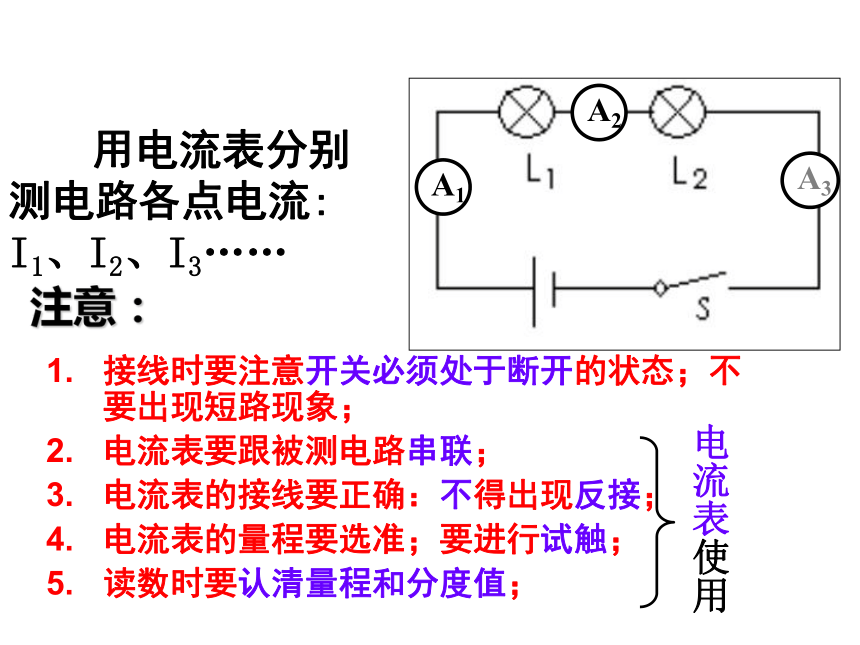

电流表要跟被测电路串联；
电流表的接线要正确：不得出现反接；
电流表的量程要选准；要进行试触；
读数时要认清量程和分度值；注意： 用电流表分别
测电路各点电流:
I1、I2、I3……电流表使用板书：串联电路中各处电流都相等。

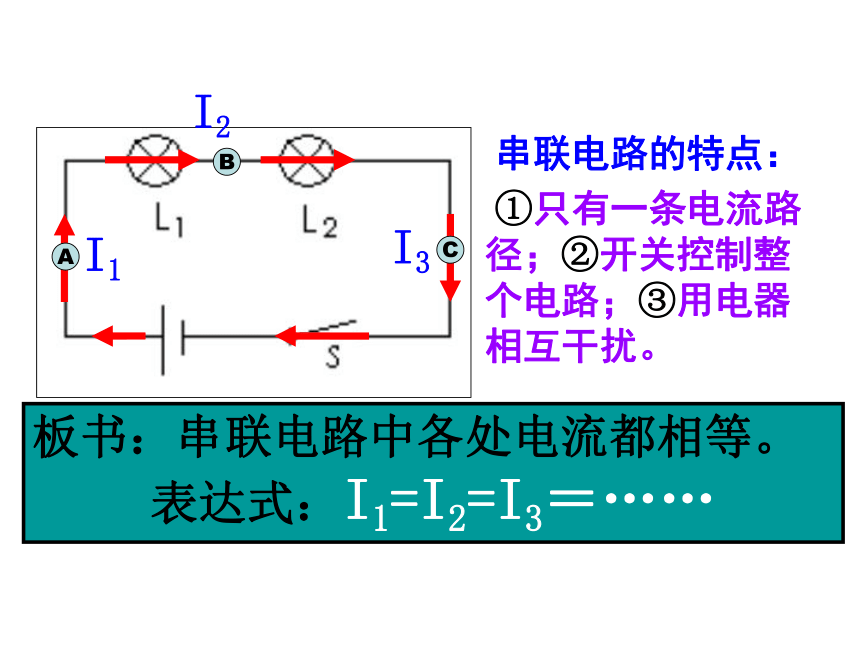

表达式：I1=I2=I3＝……ABC 串联电路的特点：

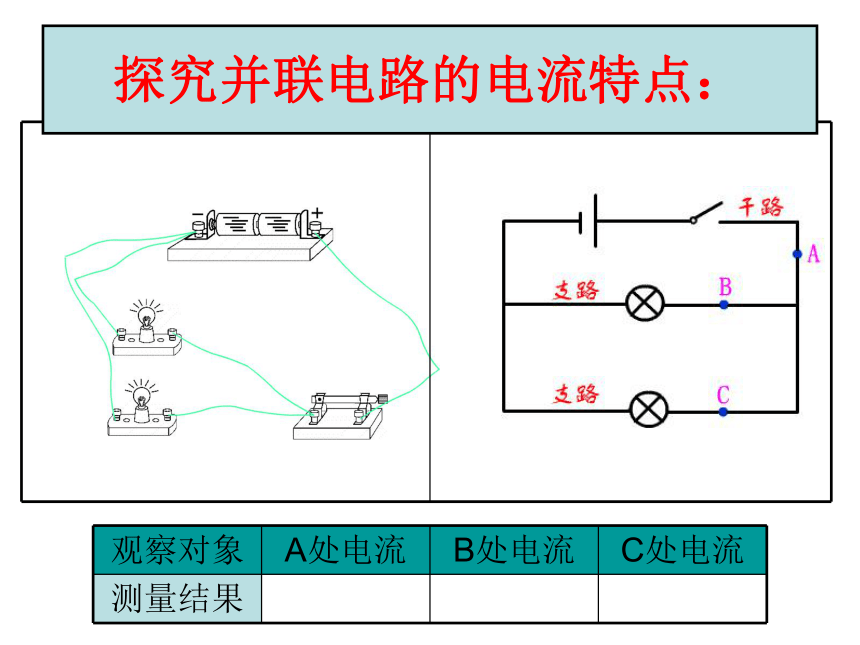

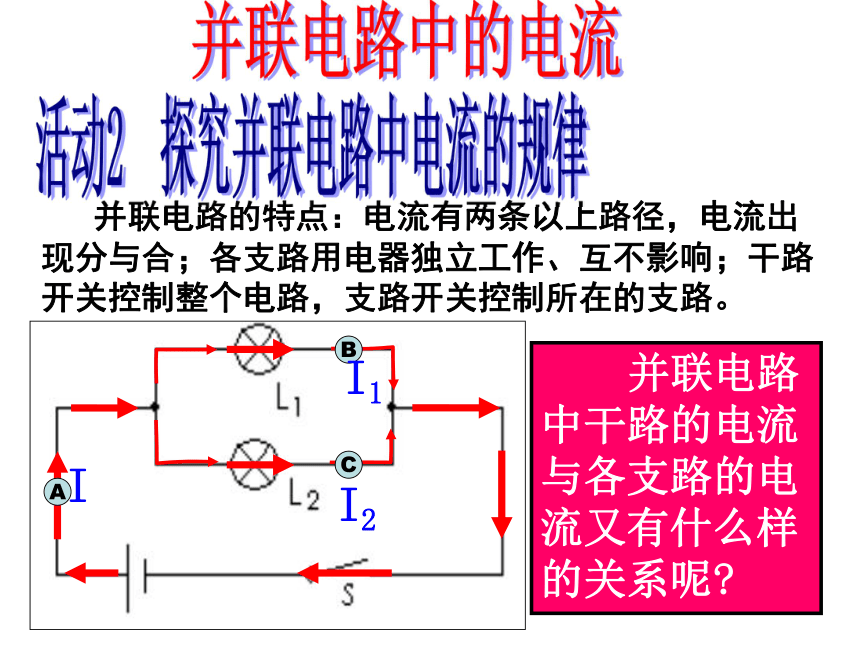

①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。I1I2I3 并联电路的特点：电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。 并联电路中干路的电流与各支路的电流又有什么样的关系呢?ABCII1I2并联电路中的电流活动2 探究并联电路中电流的规律探究并联电路的电流特点：测出A处电流测出B处电流测出C处电流结论：并联电路的干路电流等于各支路电路之和。1、有L1和L2两只灯泡串联在电路中，
闭合开关后发现L1很亮，L2很暗，
那么（ ）A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较
电流的大小 C课堂练习2.在一个电路中有两个用电器，用电流
表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；
如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。可能是串联、也可能是并联并联课堂练习3、下列电路中，能正确测出电灯L2的电流的是（ ）ABCDB课堂练习4．如图所示，请读出它们指针所
指位置的示数：
图1的示数是:________
图2的示数是:________0.46A1.2A课堂练习5、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。0.70.8课堂练习6、如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。0.40.50.3课堂练习1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是
Ia Ib Ic2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是
Ia Ib Icabcabc= == +达标试题:3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 ( )
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小4、把较大的电灯与较小的电灯串联后接入电路中，如果通过较小电灯的电流是0.4A，那么通过较大电灯的电流将 ( )
A、大于0.4A　 B、小于0.4A　
C、等于0.4A　 D、无法确定 CCL1L1L2L2A2A11.2A0.5A思考：
L1中的电流是多少？0.7A5、实验题6、将图5中给出的实物连接起来．要求：L1，L2并联、S控制干路， 测量干路的电流， 测L2中的电流．已知L1和L2中的电流均为0.4A .思考题？1、如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .L1L21.8A0.36A1.44A2、如图所示电路，通电后，电流表
A1、A2、A3的示数分别为I1、I2、I3，则各表示数关系是（　 ）
A、I1=I2+I3　
B、I1=I2=I3
C、I1＜I2＜I3　
D、I1＞I2＞I3 D1．如图所示电路，开关S闭合后，电流表A和A1的示数分别是I和I1 ．I和I1的大小关系是（ ）
A．I > I1 B．I < I1
C．I = I1 D．无法确定提高选做2、将两只规格不同的灯泡串联接入电路，可延长路灯使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（ ）
A．亮的灯电流大 B．电流大小一样
C．暗的灯电流大 D．无法比较3、如图所示的电路中，当开关S闭合后，灯L1、L2都不发光．某同学用一段导线去查找电路故障，他将导线并接在灯L2的两端，发现灯L1亮，L2不亮；当把导线并在灯L1两端是，发现两个灯都不亮，由此可知（ ）
A．L1短路 B．L1断路
C．L2短路 D．L2断路4、如图所示，将电流表串联接入电路中A、B、C、D四个不同位置，则有（ ）
A．A点读数等于B点读数
B．B点的读数一定等于C点读数
C．A点读数大于D点读数
D．B点读数小于D点读数图 5-5-11
5、如图所示，开关从闭合到断开，电流表A1和A2的示数I1、I2的变化 （　 ）
A．I1变小，I2变大
B．I1不变，I2变大
C．I1变大，I2变小
D．I1不变，I2变小 图 5-5-126、在下图所示电路中，开关S闭合后，三盏灯属于串联的电路是（ ）7、在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相同，则这两个灯泡的连接方式（ ）
A． 一定是串联
B． 一定是并联
C． 串联、并联都可以
D ．条件不足，无法判断8．如图所示电路中，有一个电流表，两个灯泡．下列判断不正确的是（ ）
A．a、c是灯泡，b是电流表
B．a、b是灯泡，c是电流表
C．b、c是灯泡，a是电流表
D．以上选项不完全正确图 5-5-13
