沪粤版13.5怎样认识和测量电压

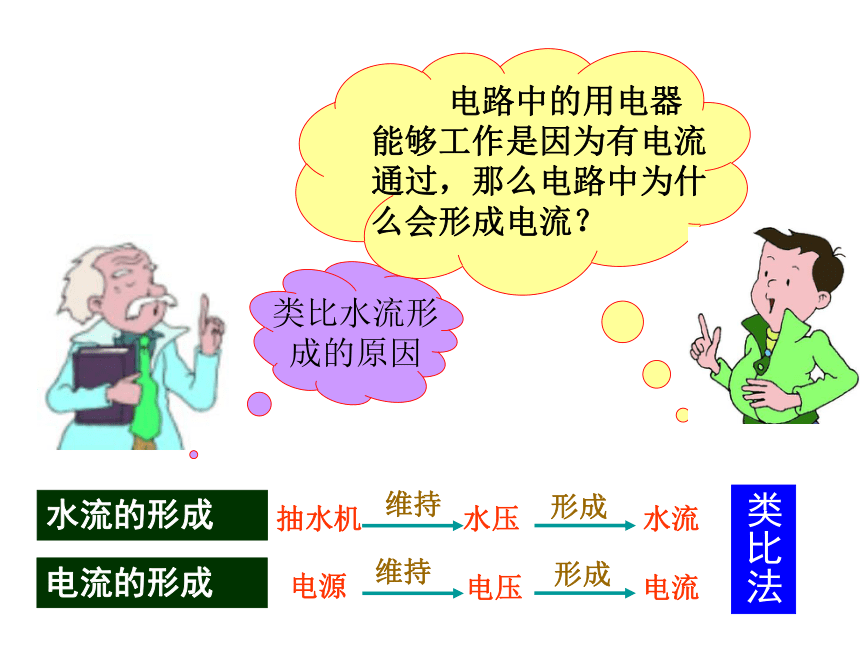

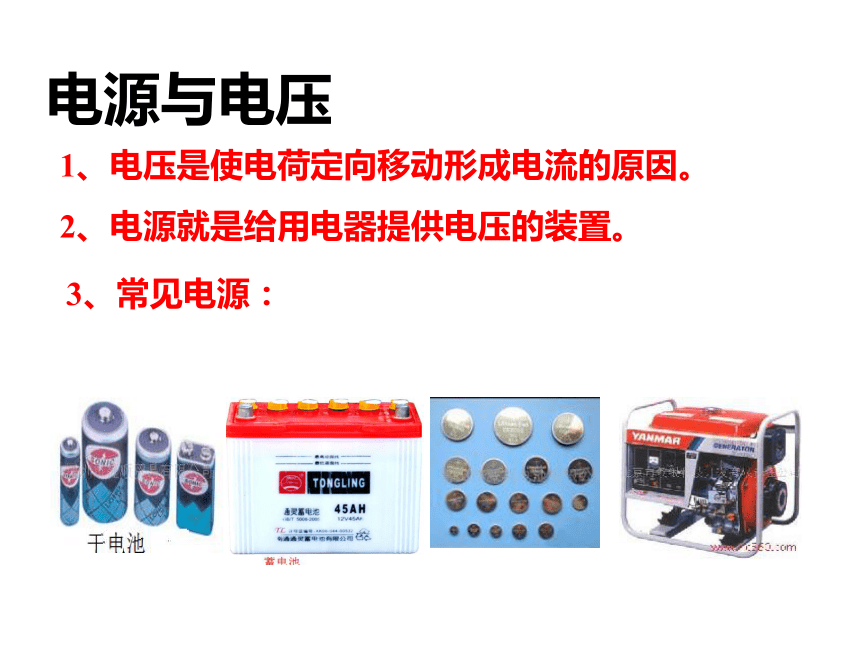

课件21张PPT。13.5 怎样认识和测量电压水压水流抽水机水流的形成电压电流电源电流的形成类比法电源与电压1、电压是使电荷定向移动形成电流的原因。2、电源就是给用电器提供电压的装置。3、常见电源：电压

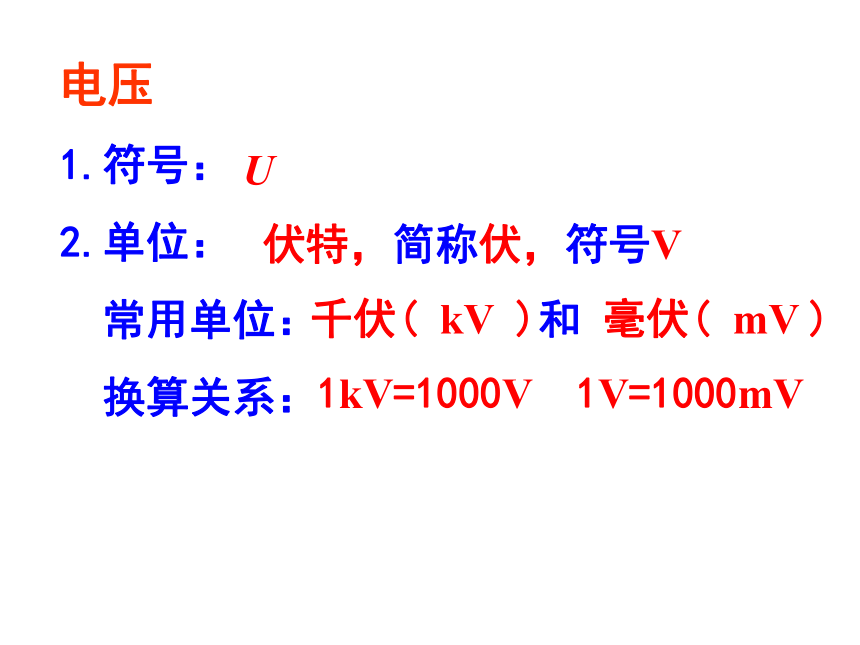

1.符号：
2.单位：
常用单位：

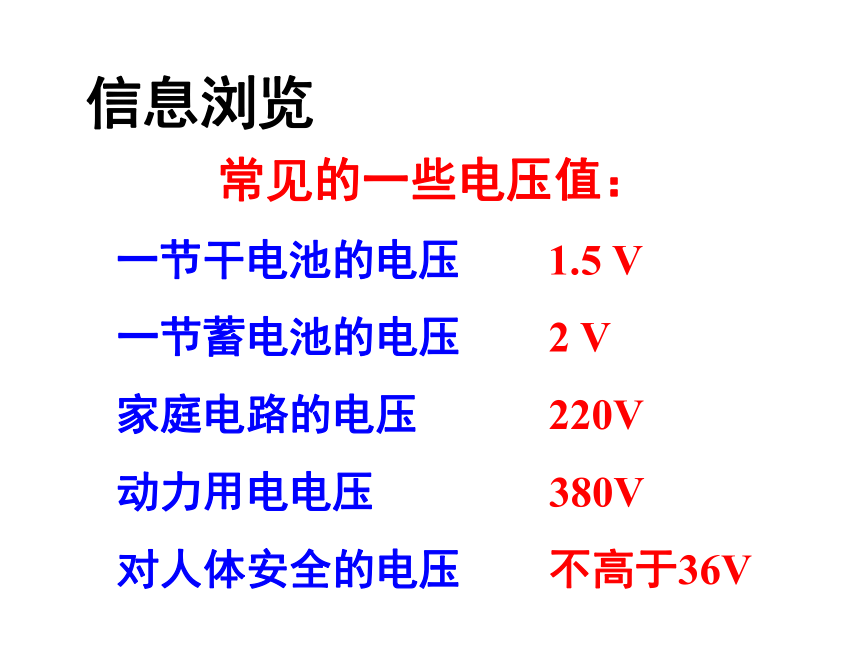

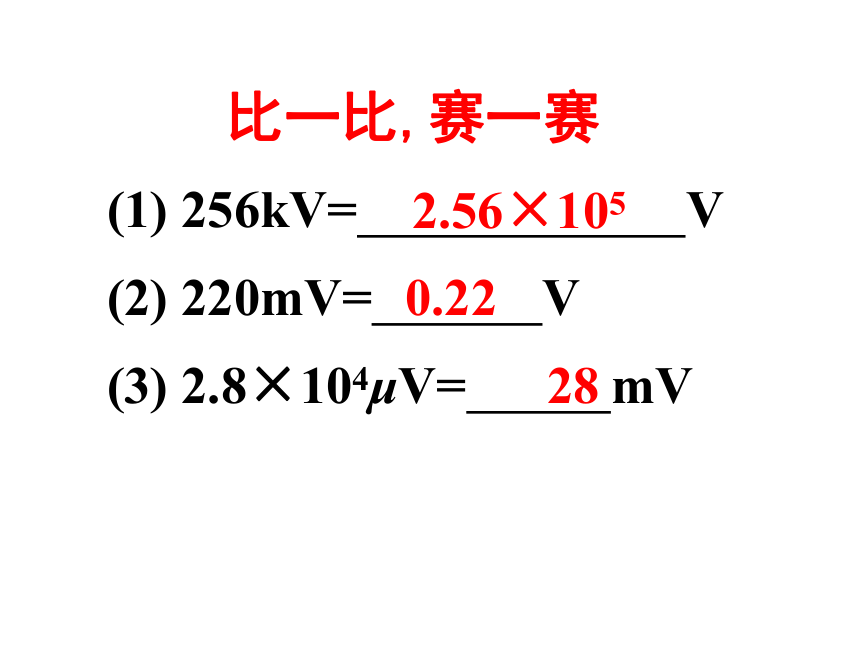

换算关系：U伏特，简称伏，符号V千伏( kV )和 毫伏( mV )1kV=1000V 1V=1000mV伏特 (1745-1827) 　　意大利科学家，他发明了伏特电堆,这是物理学历史上的神奇发明之一。电堆能产生连续的电流，它的强度的数量级比从静电起电机能得到的电流大，由此开始了一场真正电学的科学革命。比一比,赛一赛(1) 256kV= V(2) 220mV= V(3) 2.8×104μV= mV2.56×1050.2228 常见的一些电压值：
一节干电池的电压 1.5 V
一节蓄电池的电压 2 V
家庭电路的电压 220V
动力用电电压 380V
对人体安全的电压 不高于36V信息浏览电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。

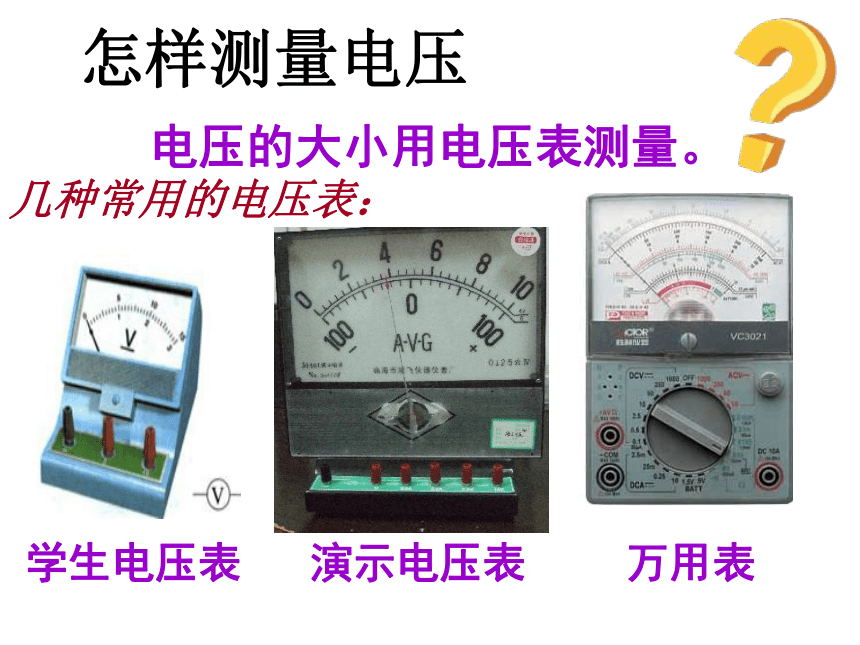

人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。电压的大小用电压表测量。几种常用的电压表：学生电压表演示电压表万用表怎样测量电压0～15V0～3V0.5V0.1V“-”和“15”“-”和“3”量程和分度值 中间的旋钮可以调零活动1
认识电压表刻度盘指针每小格0.1V（下）1.4V每小格0.5V（上）7V— 15— 30.4V2V13.5V2.7V 电压表的使用注意点：
校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。
使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。 电流表电压表串联并联电流从“+”进
“-”出电流从“+”进
“-”出电流不能超过最大值，先试触电压不能超过最大值，先试触不能能0-0.6A0-3A0-3V0-15V0.02A0.1A0.1V0.5V电流表和电压表使用区别和联系1.下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压考考你CD3.在○内填上适当的电表，并标出“+”、“-”接线柱AVAV+-+-+-+-总结电压是形成电流的原因，电源是提供电压的装置，它的物理符号是___，电压的单位是____，单位的符号是__。电压的概念和单位电压表的使用伏特UV4. 允许将电压表直接接到电源的两极上，此时测量电源电压。5. 不允许被测电压超过电压表的量程。2．电压表应该与待测元件____。1. 使用之前检查指针是否指零3．电流应该从____接线柱流进电流表。并联+
