沪粤版13.6探究串、并联电路中的电压课件.

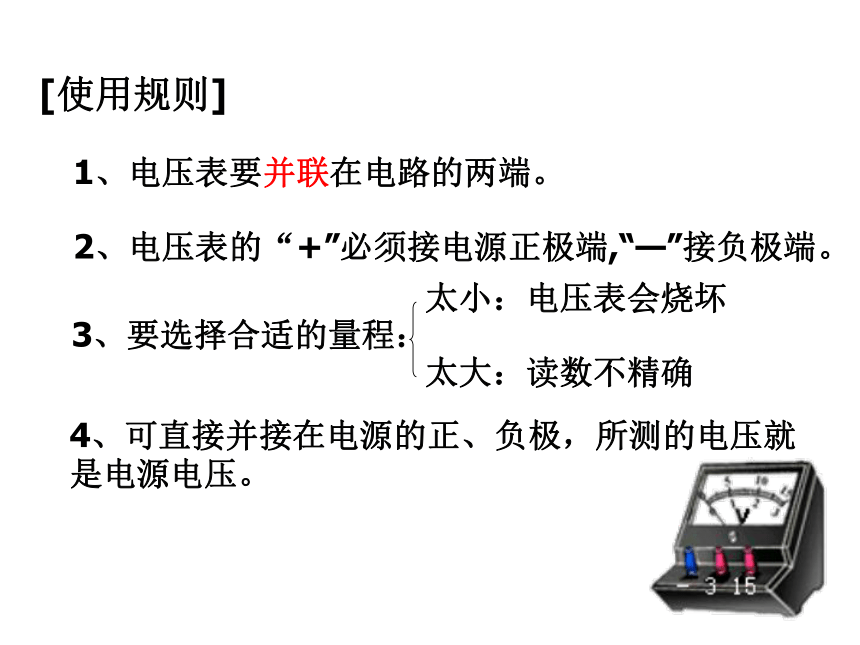

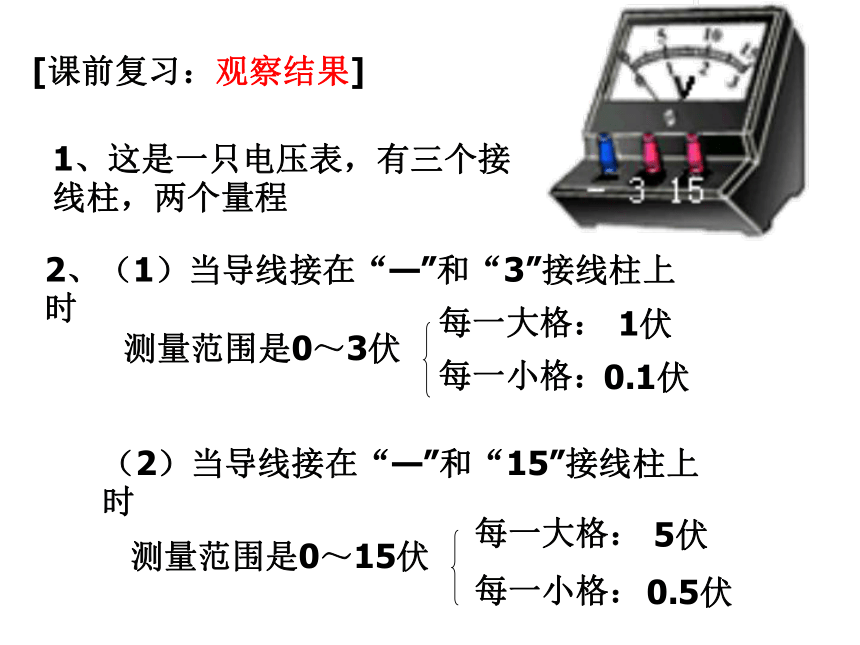

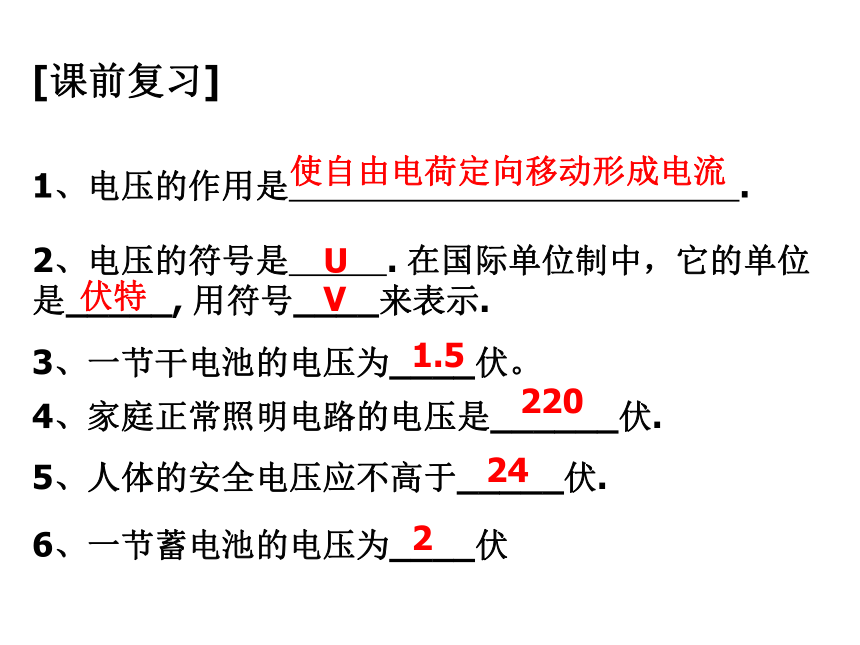

课件19张PPT。13.6探究串并联电路中的电压[课前复习]1、电压的作用是 . 2、电压的符号是 . 在国际单位制中，它的单位是_____, 用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏. 5、人体的安全电压应不高于_____伏. 6、一节蓄电池的电压为____伏 使自由电荷定向移动形成电流U伏特V1.5220242[课前复习：观察结果]1、这是一只电压表，有三个接线柱，两个量程2、（1）当导线接在“—”和“3”接线柱上时测量范围是0～3伏每一大格：1伏每一小格：0.1伏（2）当导线接在“—”和“15”接线柱上时测量范围是0～15伏每一大格：每一小格：5伏0.5伏[使用规则]1、电压表要并联在电路的两端。2、电压表的“+”必须接电源正极端,“—”接负极端。3、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4、可直接并接在电源的正、负极，所测的电压就是电源电压。活动1 串联电路中电压的规律测出A、B之间的电压连接电路时，开关应断开还是闭合?

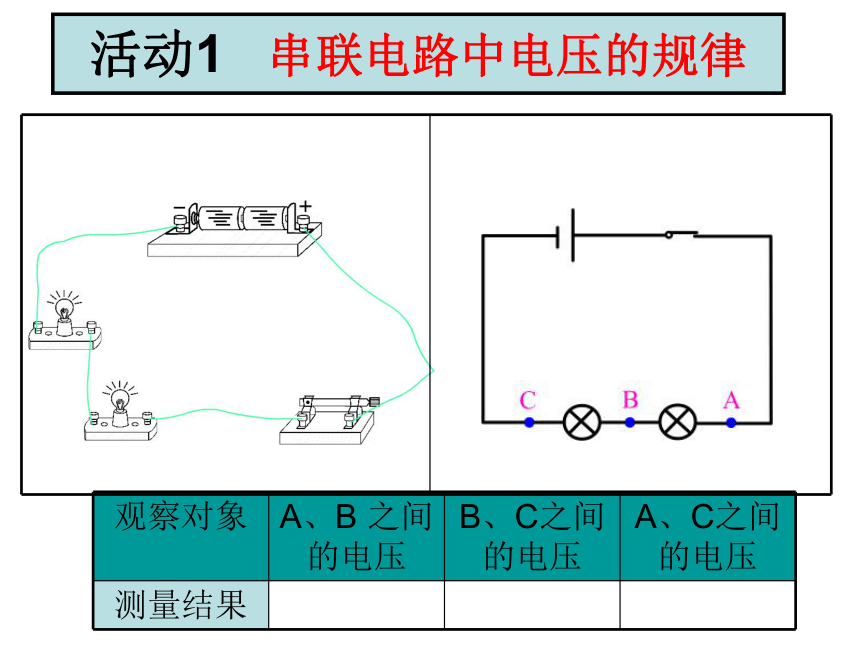

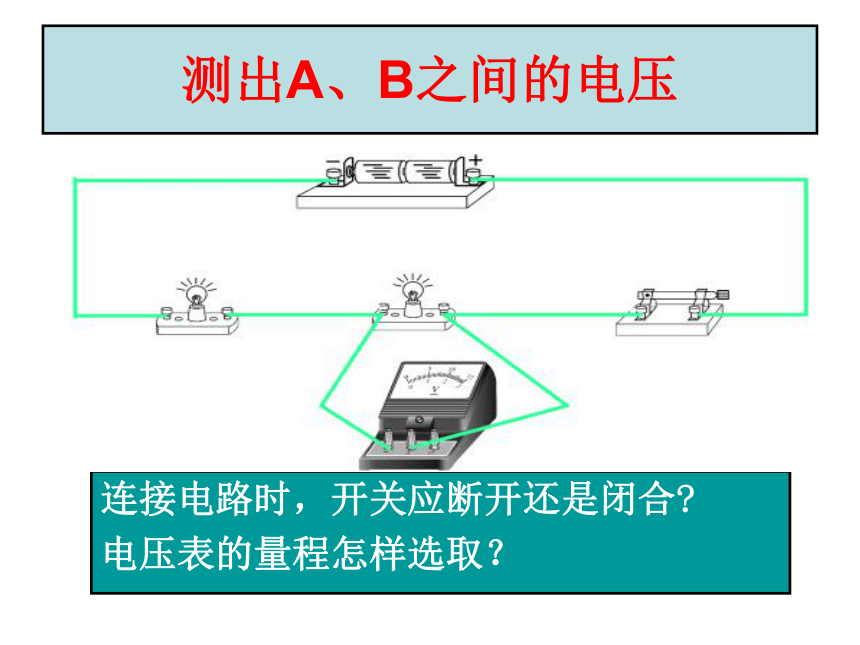

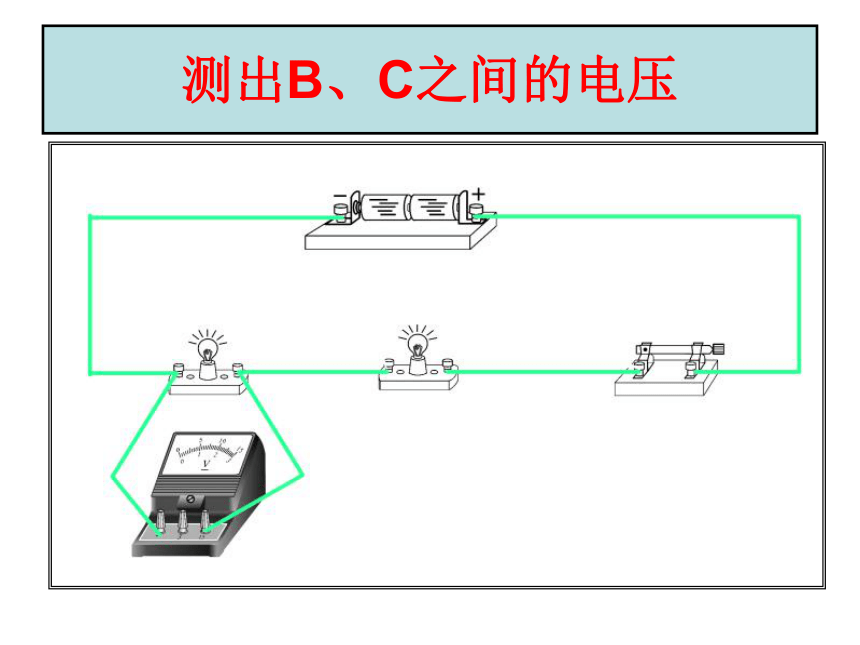

电压表的量程怎样选取？测出B、C之间的电压测出A、C之间的电压结论： 串联电路两端的总电压等于各部分电路两端电压之和。活动2 探究并联电路中电压的规律测出E、F之间的电压测出C、D之间的电压测出A、B之间的电压结论：并联电路各支路两端的电压相等，且等于本段电路两端的总电压。考考你1、电压表有 个接线柱，经组合后可有 个量程，分别为 和 ，接3V时的分度值是 。
2、电压表要 联在待测电路的两端，而且要让电流从 流入。
3、说出A、B、C中用电压表测灯泡电压不恰当的地方。
4、指出甲、乙电压表的测量示数产生的原因，并说出纠正的方法。230~3V0~15V0.1V并4练习1、现有4节干电池，有关这些电池的说法中，正确的是（ ）
A、每一节干电池的电压都与电池组总电压相同
B、四节干电池都串联时，总电压跟任何一节电池电压一样大
C、四节干电池并联时，总电压等于四节电池的和
D、这四节干电池可组成6v的电源
2、如图所示，电源电压为3v，电压表的示数为1v，则灯泡L1和L2两端的电压分别为（ ）
A 1v、2v B 1v、1v
C 2v、1v D 无法确定DC3、（2010年钦州中考题）如图所示，电源电压为3v，电压表的示数为1v，则灯泡L1和L2两端的电压分别为（ ）
A 1v、2v B 1v、1v
C 无法确定 D 2v、1v
4、如图，电压表的示数是1.2V，
则电源的电压和L2两端的电
压分别为（ ）
A 1.2v、2.4v B 1.2v、1.2v
C 1.2v、2v D 1.2v、2vDB5、如图中，电压表接错的是（ ）BAC+++---C6、如图中，电压表是测量L2的两端
电压是（ ） ABCB小结
串联并联电路的电压规律：
串联电路的总电压等于各部分电路两端的电压之和
U=U1+U2
并联电路中，各支路两端的电压相等 U=U1=U2
