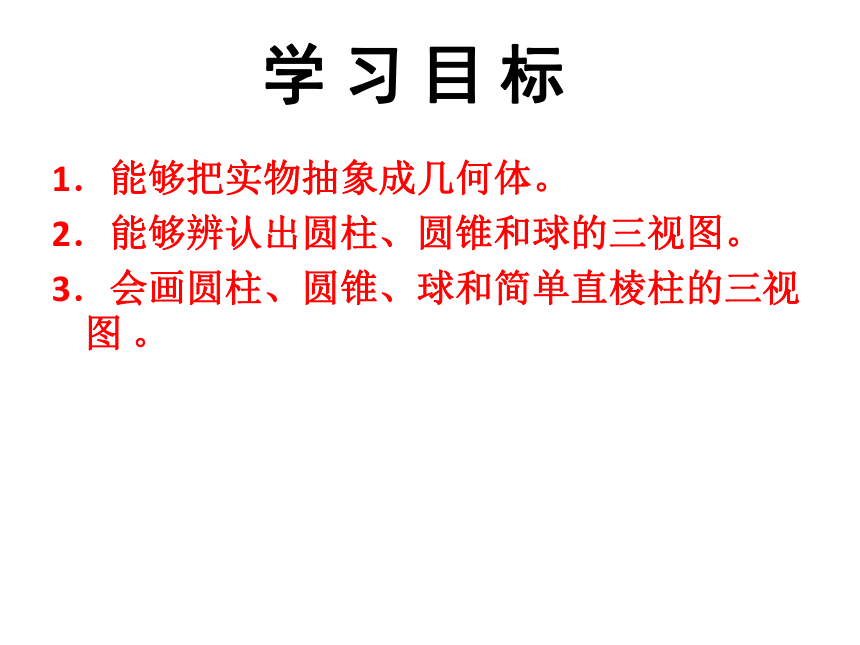

课件19张PPT。视图与投影第一节 视图（一） 学 习 目 标1．能够把实物抽象成几何体。
2．能够辨认出圆柱、圆锥和球的三视图。

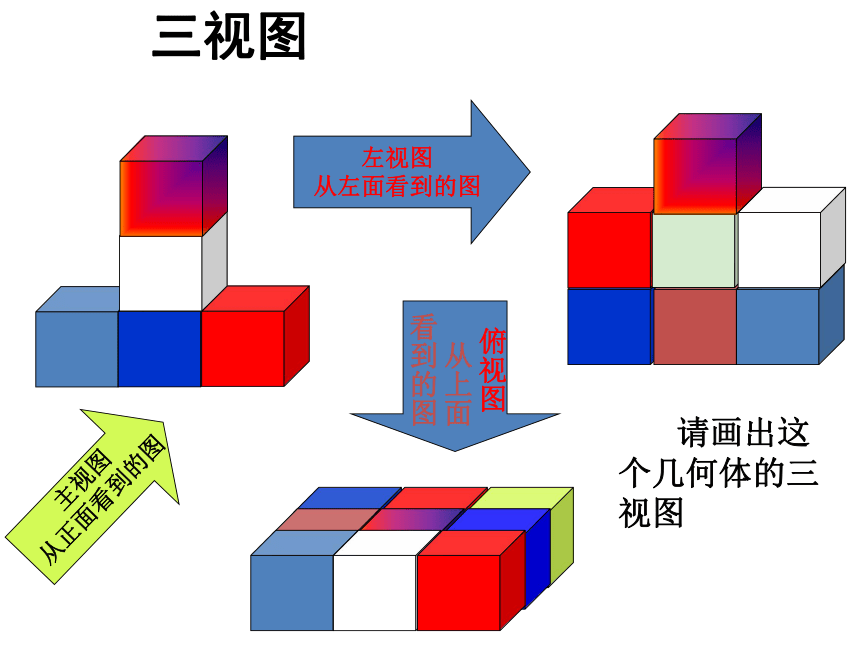

3．会画圆柱、圆锥、球和简单直棱柱的三视图 。左视图

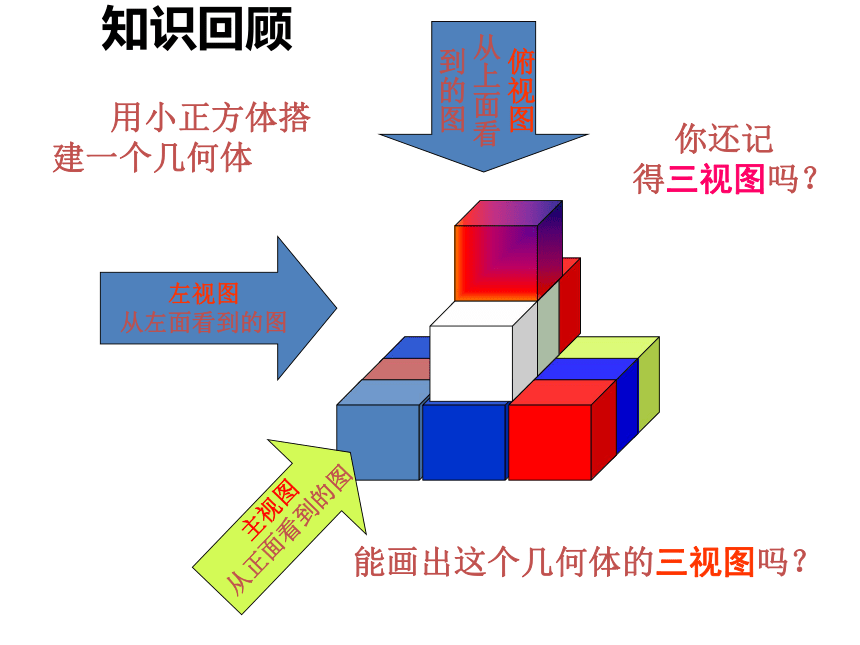

从左面看到的图知识回顾 用小正方体搭建一个几何体 你还记得三视图吗？能画出这个几何体的三视图吗？三视图左视图

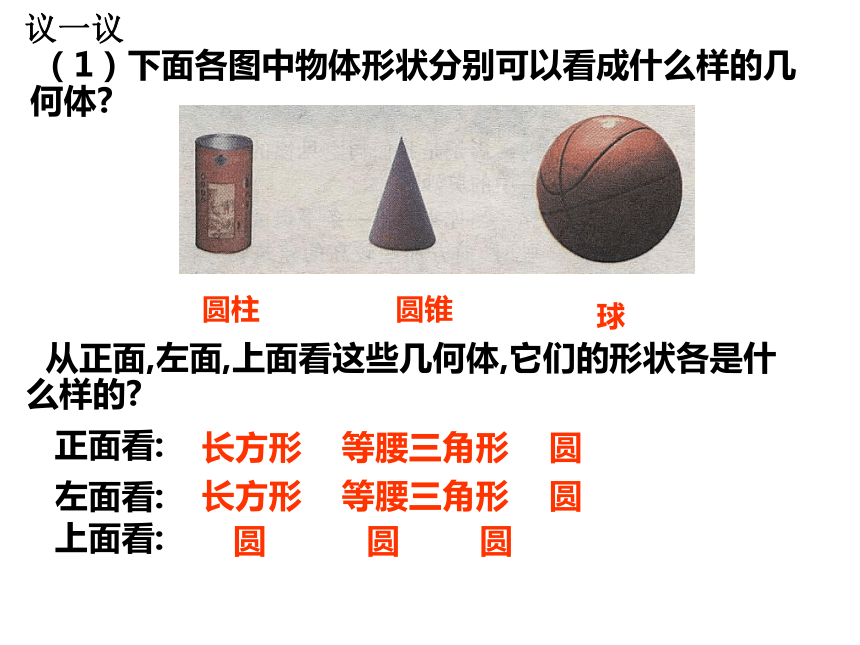

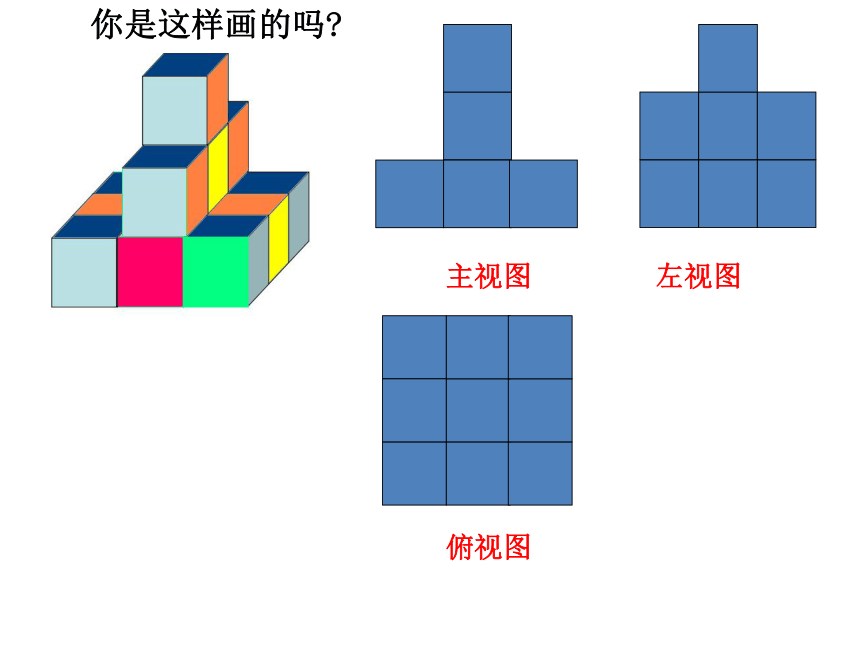

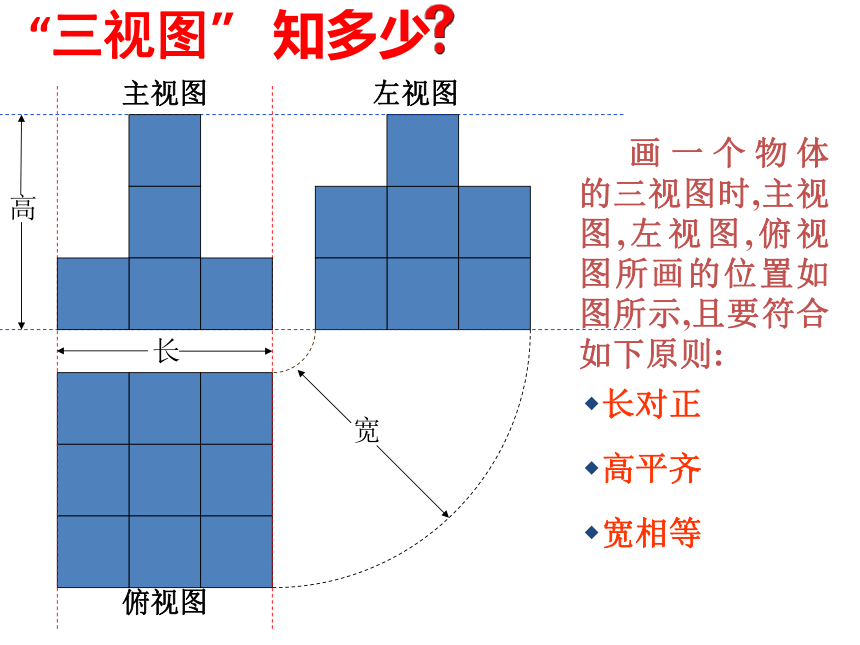

从左面看到的图 请画出这个几何体的三视图左视图主视图俯视图你是这样画的吗?“三视图” 知多少 画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:长对正高平齐宽相等 议一议圆柱圆锥球 （1）下面各图中物体形状分别可以看成什么样的几何体? 从正面,左面,上面看这些几何体,它们的形状各是什么样的? 正面看: 左面看: 上面看:长方形 等腰三角形 圆长方形 等腰三角形 圆圆 圆 圆（2）请在右图中找出各物体的主视图？（3）图中各物体的左视图是什么？俯视图呢？与同伴进行交流。圆柱圆锥球小结：圆柱、圆锥和球的三种视图如下表所示：．右图是一个蒙古包的照片。小明认为这个蒙古包可以看成下图所示的几何体，你同意小明的看法吗？请你画出这个几何体的三种视图。
想一想主视图左视图俯视图你是这样画的吗? 随堂练习: 1、找出图中每一物品所对应的主视图：2.请观察右图并在四个选项中选出它的主视图，并尝试画出俯视图。ABCDA3.根据下列主视图和俯视图找出对应的物体。CABD三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.本堂课我们学到了什么？有哪些需要注意的地方？拓展练习1、画出图中每个物体的主视图、左视图和俯视图。 2、下列各物体从不同的角度观看，它们的形状可能各不相同，请试着从不同的角度想像它们的形状.
（1）、试从下列各图中找出上述各物体的主视图（不考虑大小）.
（2）、从下列各图中找出上述各物体的左视图（不考虑大小）.
（3）、试从下列各图中找出上述各物体的俯视图（不考虑大小）.3、找出图中每一物品所对应的主视图．
（1） （2） （3） （4） （5）
1―（ ） 2―（ ） 3―（ ） 4―（ ） 5―（ ）
