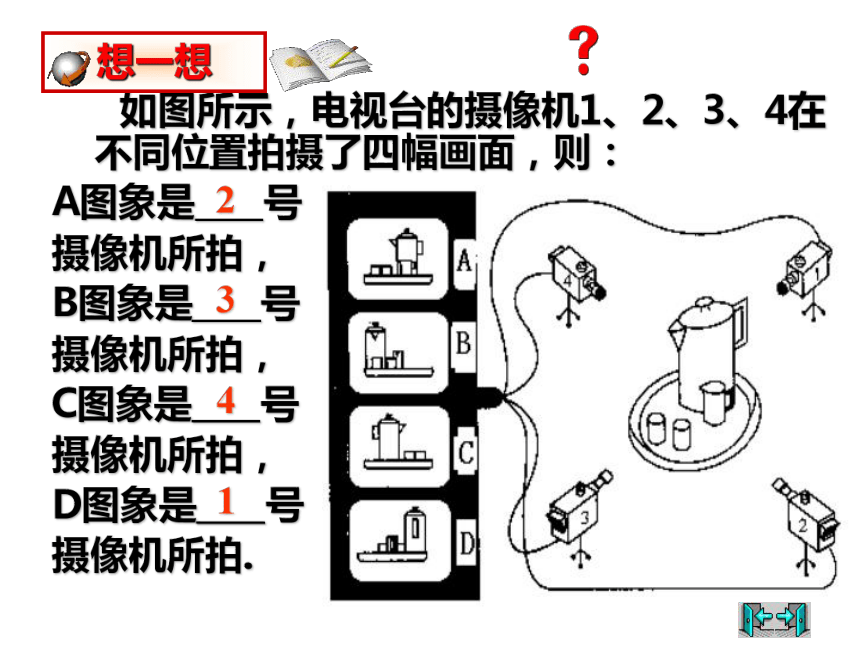

课件15张PPT。第四章 视图与投影§1、视图 如图所示,电视台的摄像机1、2、3、4在不同位置拍摄了四幅画面,则:
A图象是____号
摄像机所拍,
B图象是____号
摄像机所拍,
C图象是____号
摄像机所拍,
D图象是____号

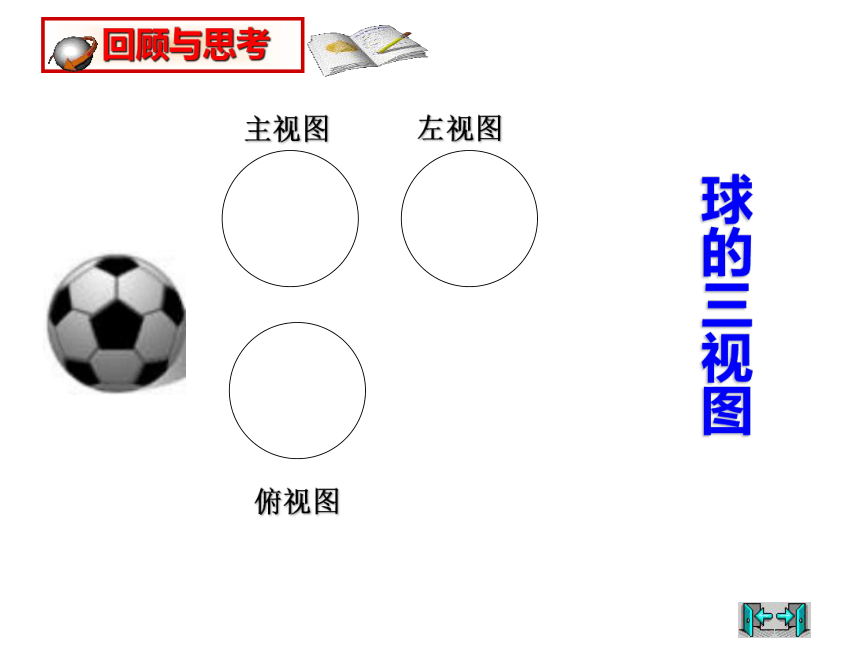

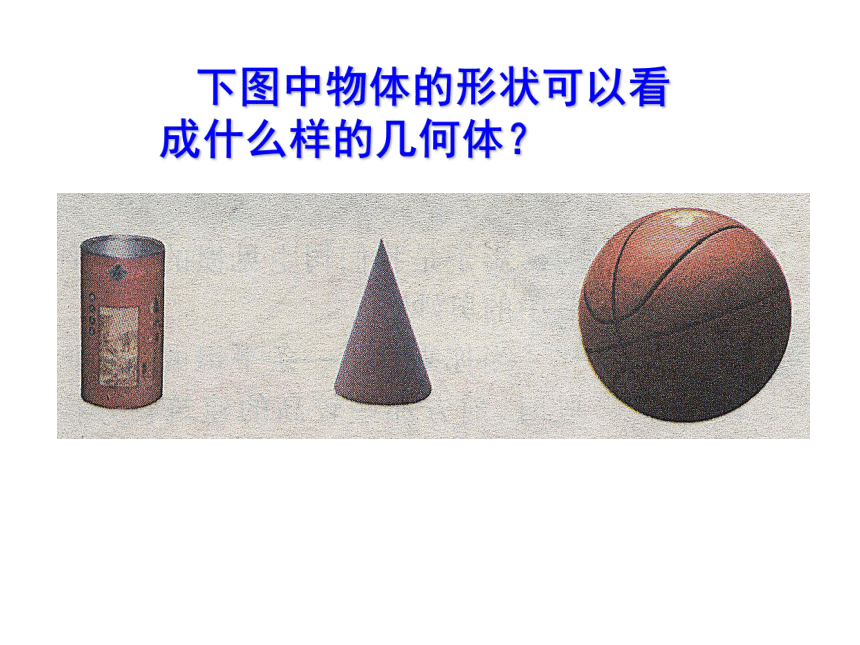

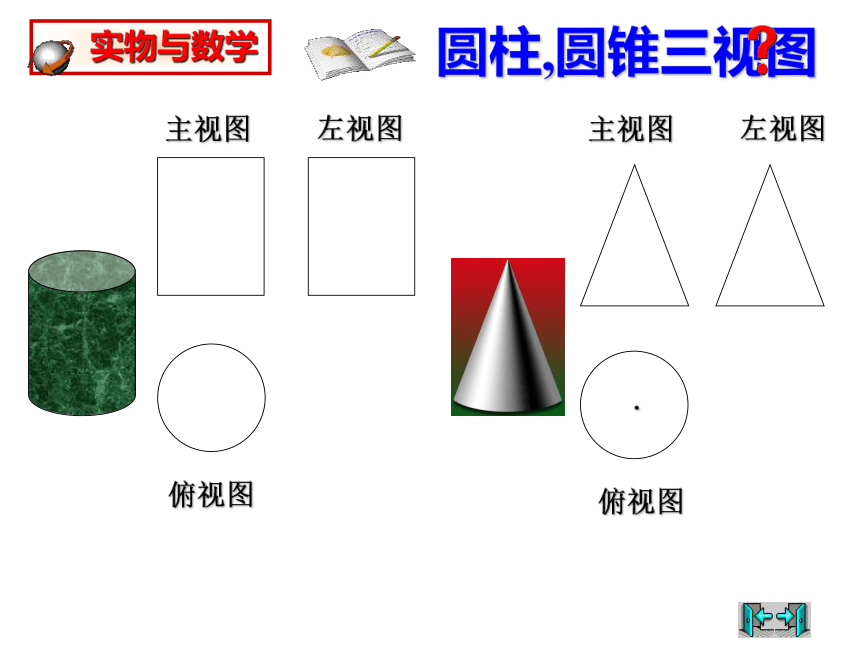

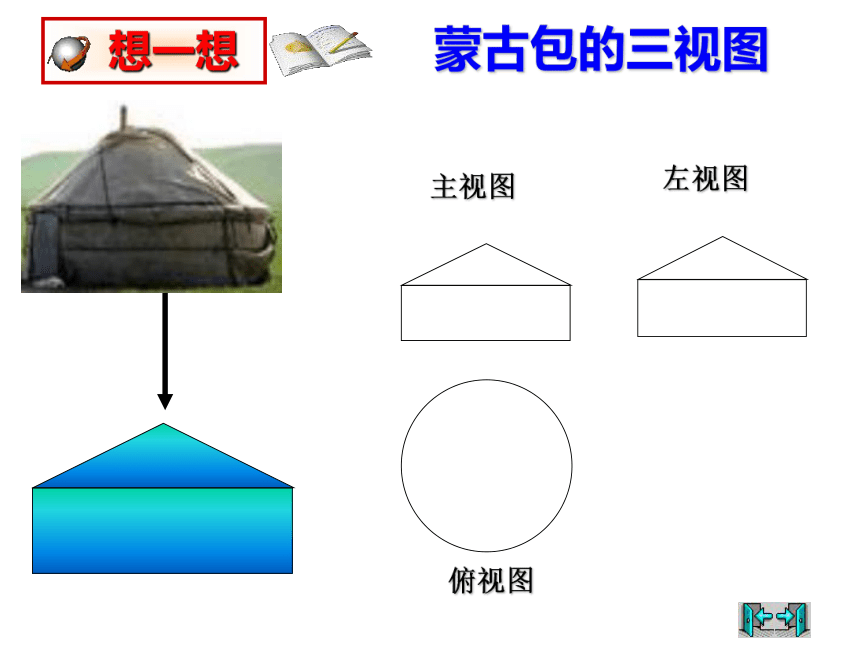

摄像机所拍.4321 还记得一个物体的主视图、左视图和俯视图吗? 下图中物体的形状可以看成什么样的几何体? 圆柱,圆锥三视图主视图左视图俯视图主视图左视图俯视图球的三视图主视图左视图俯视图蒙古包的三视图主视图左视图俯视图左视图
从左面看到的图用小正方体搭建一个几何体:能画出它的三视图吗“三视图”左视图
从左面看到的图“三视图” 知多少画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:长对正,高平齐,宽相等.1、用5个小立方块搭几何体
画出图中的每种搭法的主视图、左视图与俯视图补充练习:第一副图的答案 2 、如下图,是由一些相同的小正方体构成的几何体的三视图,请问这几何体小正方体中的个数是 。A. 4 B. 5
C. 6
D. 7 A挑战“自我”3、如图,粗线表示嵌在玻璃正方体内的一根铁丝,请画出该正方体的三视图: 主视图 左视图 俯视图 回味无穷三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置:主视图 左视图
俯视图
大小:长对正,高平齐,宽相等.
挑战“自我”,提高画三视图的能力.
