视图与投影[上学期]

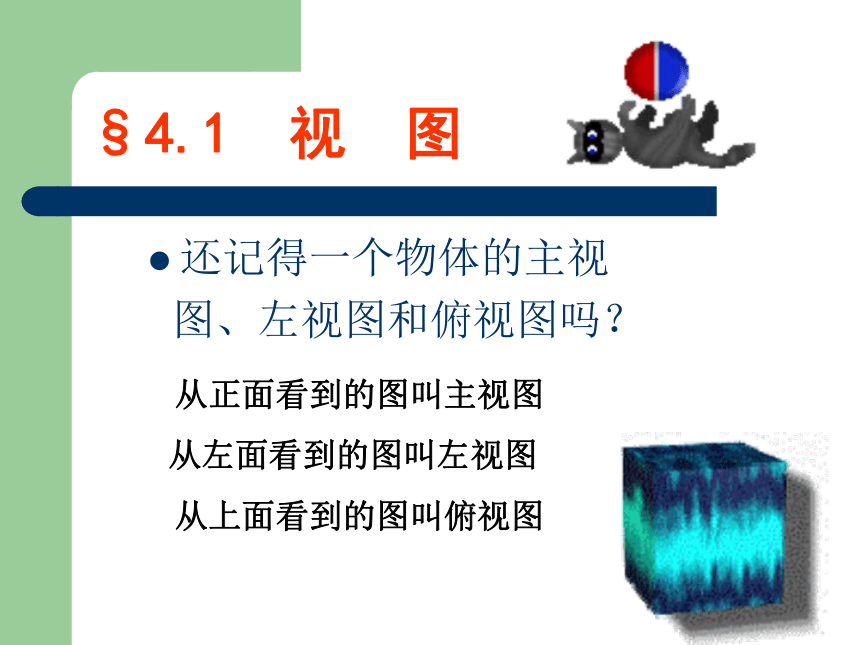

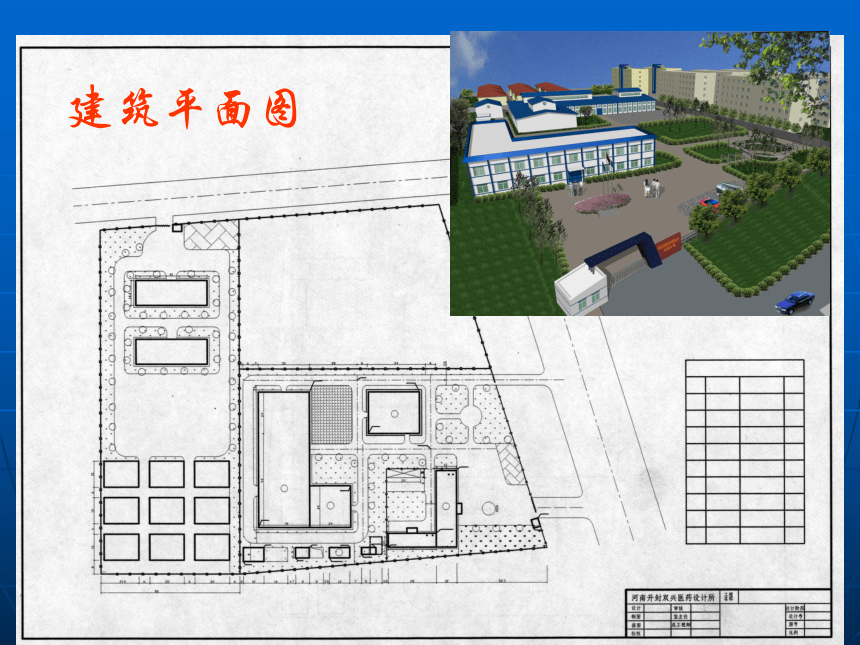

课件16张PPT。第 四 章视 图 与 投 影建筑平面图§4.1 视 图还记得一个物体的主视

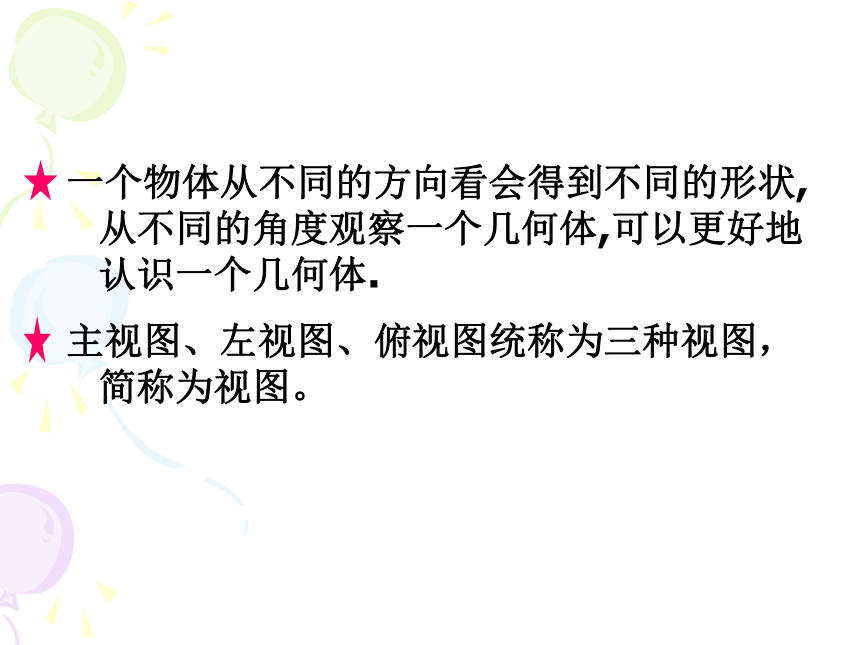

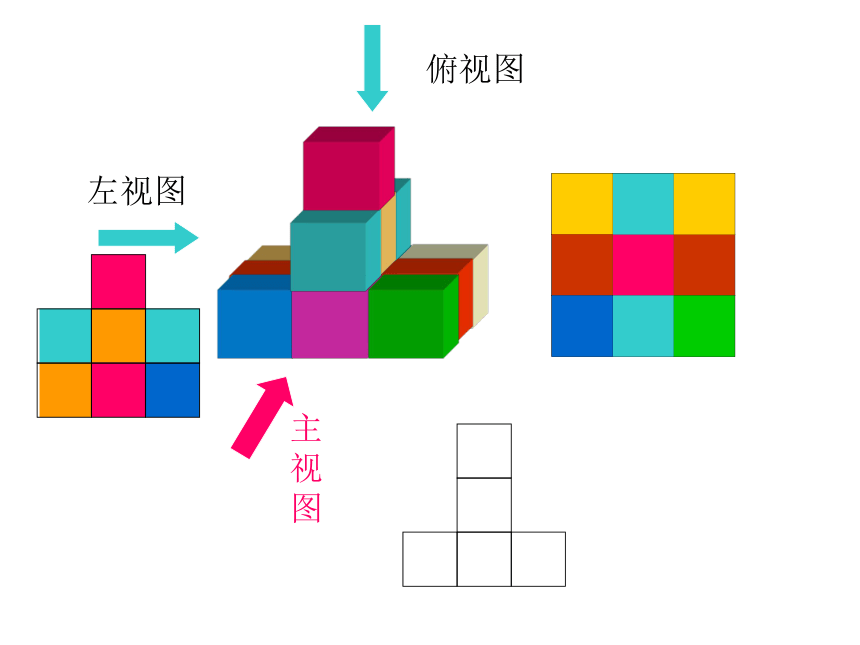

图、左视图和俯视图吗？从左面看到的图叫左视图从正面看到的图叫主视图从上面看到的图叫俯视图主视图左视图俯视图一个物体从不同的方向看会得到不同的形状,从不同的角度观察一个几何体,可以更好地认识一个几何体.
主视图、左视图、俯视图统称为三种视图，简称为视图。
交流·发现这几个物体的形状分别可以看成什么样的几何体？
从正面、侧面、上面看这些几何体，它们的形状各是什么样的？
分别画出圆柱、圆锥、球的三种视图？
圆柱、圆锥和球体的三种视图如下表所示：猜一猜（快速抢答）一、横看是圆，侧看是圆，远看是圆，近看是圆；
高看是圆，低看是圆，你要猜圆，白活十年。
（球体）
二、 正看三条边，侧看边三条；
上看圆圆圈，直边没有了。
（圆锥）观察·思考如图1是一个蒙古包的照片，（1）仔细观察蒙古包，它的形状是一个规则的几何体，还是一个组合体？（2）试着画出蒙古包的三种视图。图1图21、找出图中每一物品所对应的主视图。
2、将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起，其主视图是（ ）(1)（2）(3)(4)(B)(A)(C)(D)答案:（1）—（C）；（2）—（B）；（3）—（D）；（4）—（A）D随堂练习尝试·建模例:如图A、B是两个物体的三视图，试想像出这两个物体的形状。AB主视图主视图左视图左视图俯视图俯视图画出下列几何体的三视图：
主视图左视图俯视图主视图左视图俯视图俯视图主视图左视图活动与探究 通过情境，经历了由实物抽象出几何体的过程，进一步发展了空间观念。

学习了画圆柱、圆锥、球体的三种视图，体会了这几种几何体与其视图之间的相互转化。

学习了较简单组合体视图的画法。

学习了由视图“组装”成立体图形。这正如建筑工人根据图纸施工建造出高楼大厦一样，首先要在心中构建出大厦的蓝图，即要有立体感。回顾总结 谢 谢 大家！
