4.1视图（2）[上学期]

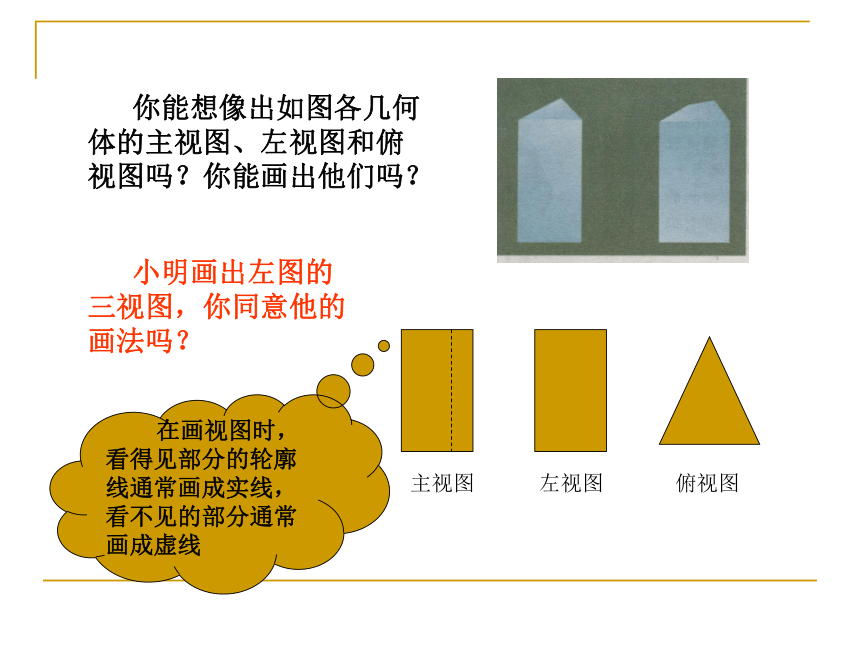

课件12张PPT。第四章 视图与投影§1、视图(第2课时)你能想像出如图各几何体的主视图、左视图和俯视图吗？你能画出他们吗？小明画出左图的三视图，你同意他的画法吗？
在画视图时，看得见部分的轮廓线通常画成实线，看不见的部分通常画成虚线

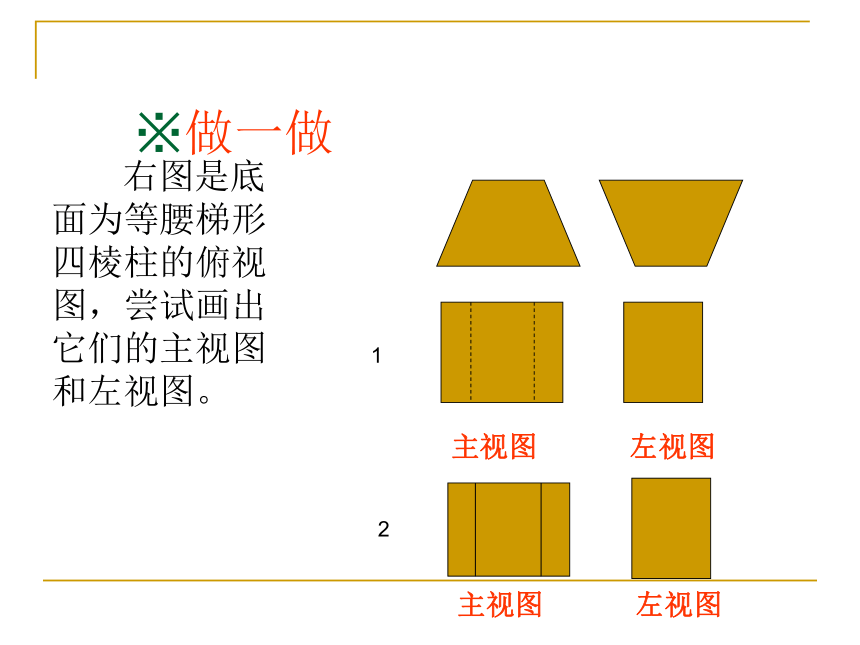

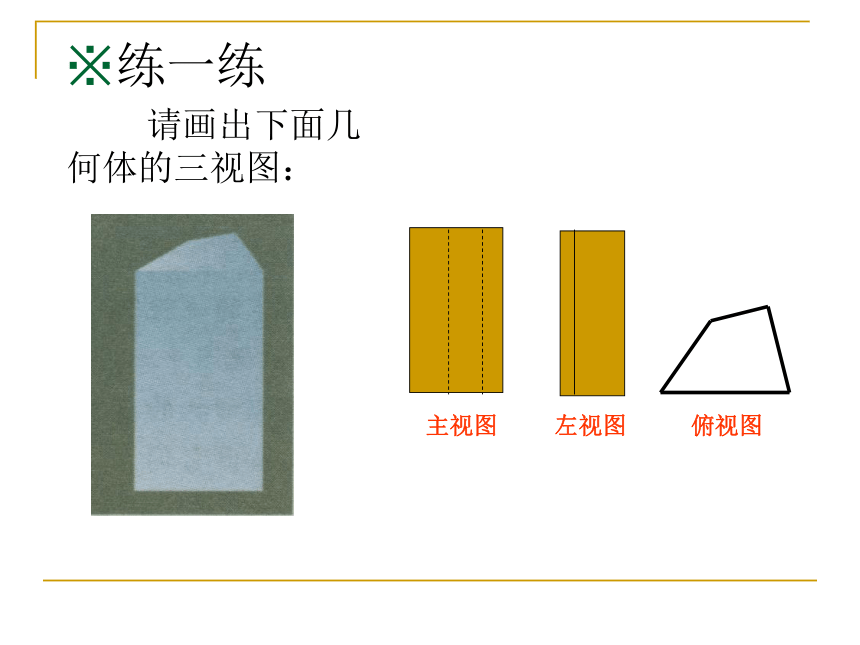

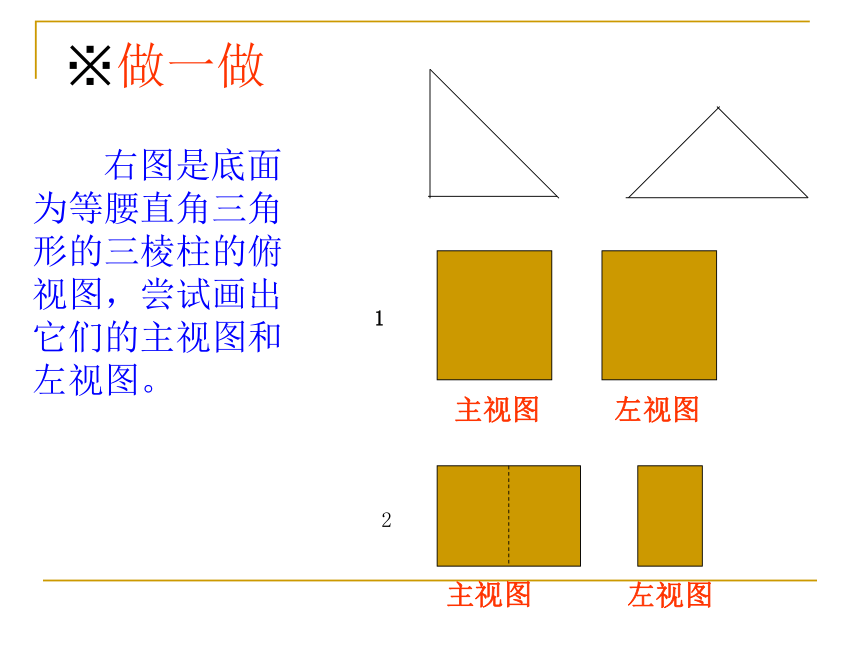

※练一练请画出下面几何体的三视图：※做一做右图是底面为等腰直角三角形的三棱柱的俯视图，尝试画出它们的主视图和左视图。※做一做右图是底面为等腰梯形四棱柱的俯视图，尝试画出它们的主视图和左视图。2、右面是空心圆柱的圆柱的两种视图，哪个有错误？为什么？
主视图俯视图1233、画出下列几何体的三视图：主视图左视图俯视图4、画出下列几何体的三视图：5、画出图中正六棱柱的三视图：再 见!
