课件13张PPT。第四章 视图与投影§1、视图(第1课时)左视图

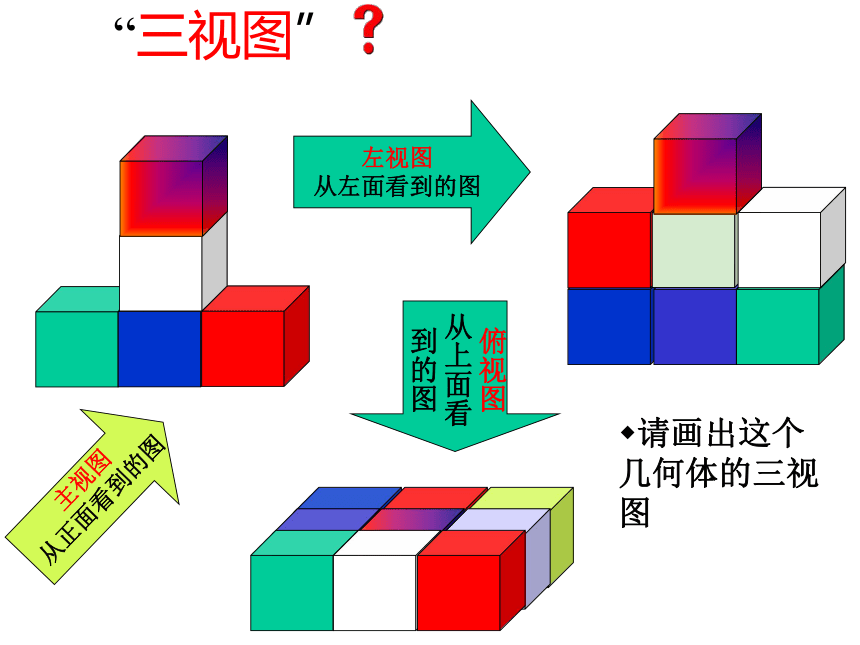

从左面看到的图“三视图”用小正方体搭建一个几何体:你还记得三视图吗？能画出这个几何体的三视图吗？“三视图”左视图

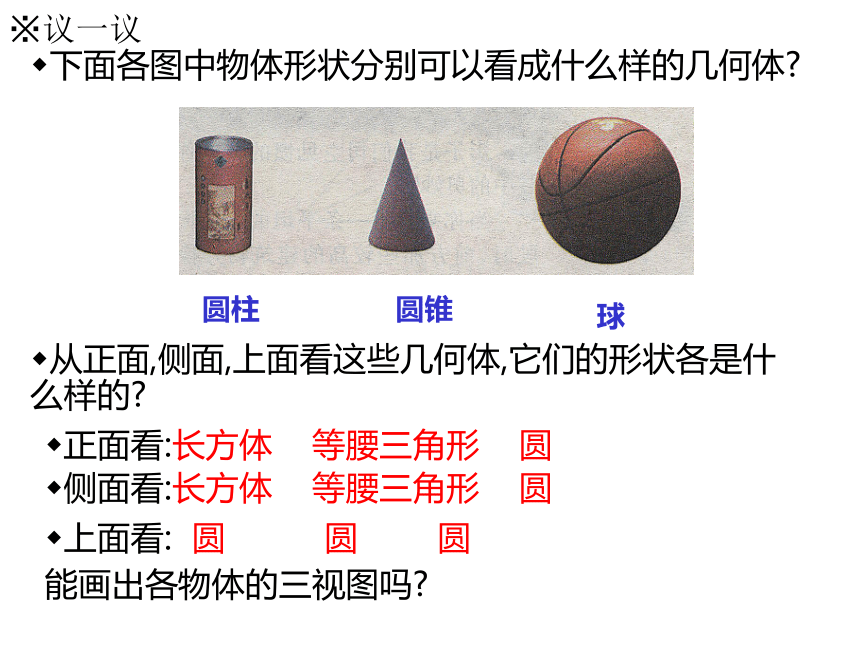

从左面看到的图请画出这个几何体的三视图左视图主视图俯视图“三视图” 知多少画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:长对正,高平齐,宽相等.※议一议圆柱圆锥球下面各图中物体形状分别可以看成什么样的几何体?从正面,侧面,上面看这些几何体,它们的形状各是什么样的?正面看:长方体 等腰三角形 圆侧面看:长方体 等腰三角形 圆上面看: 圆 圆 圆能画出各物体的三视图吗?上述物体的形状分别可以看成圆柱、圆锥和球。它们的三种视图如下表所示：主视图左视图俯视图※随堂练习:1、找出图中每一物品所对应的主视图：2、将两个圆盘、一个茶叶、一个皮球和一个蒙古包如图的方式摆放在一起，其主视图是（ ）D3、画出图中各物体的主视图、左视图和俯视图：第一幅第二幅第三幅4、根据下列主视图和俯视图，找出对应的物体。主视图俯视图1234回味无穷三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
挑战“自我”,提高画三视图的能力.
