浙教版科学九年级上第3章第3节认识简单机械（第2课时）

课件30张PPT。如果是大人和小孩能一起玩跷跷板吗？跷跷板杠杆的平衡

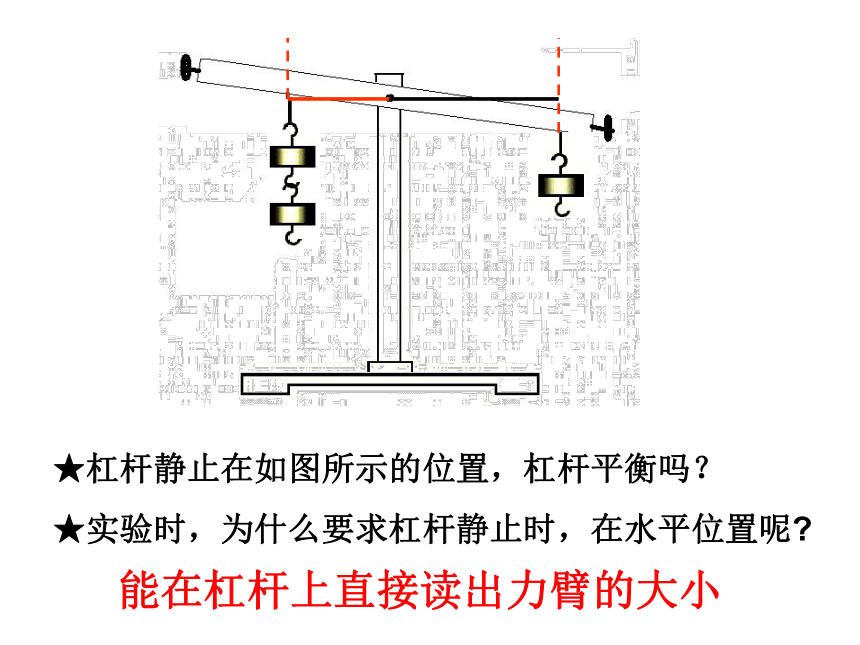

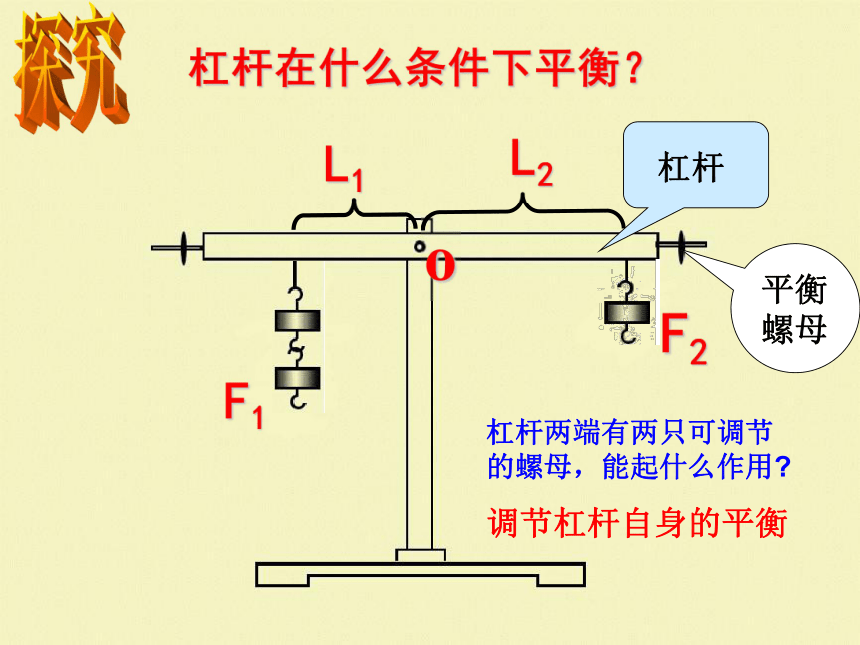

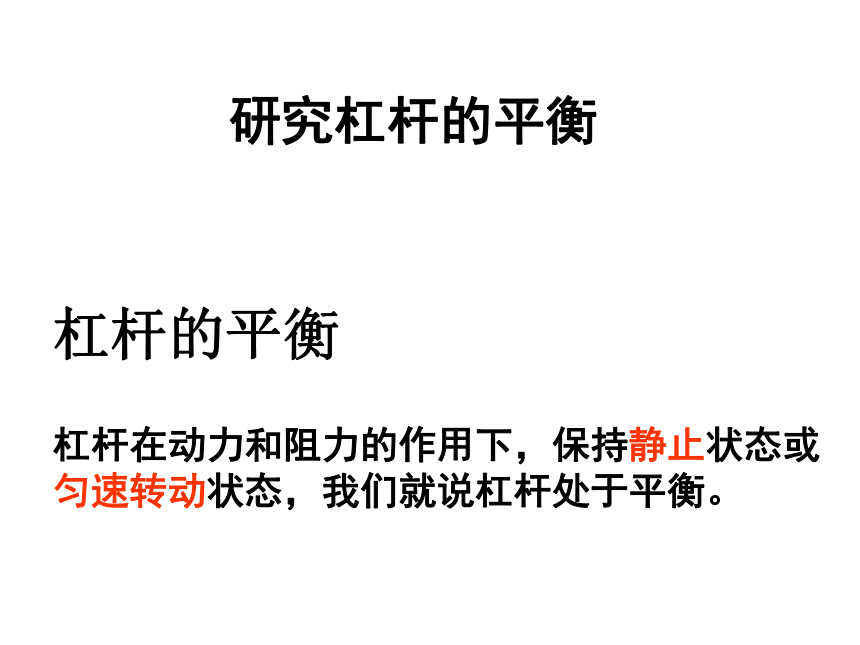

杠杆在动力和阻力的作用下，保持静止状态或匀速转动状态，我们就说杠杆处于平衡。研究杠杆的平衡F1F2o杠杆在什么条件下平衡？探究杠杆两端有两只可调节的螺母，能起什么作用?调节杠杆自身的平衡★杠杆静止在如图所示的位置，杠杆平衡吗？

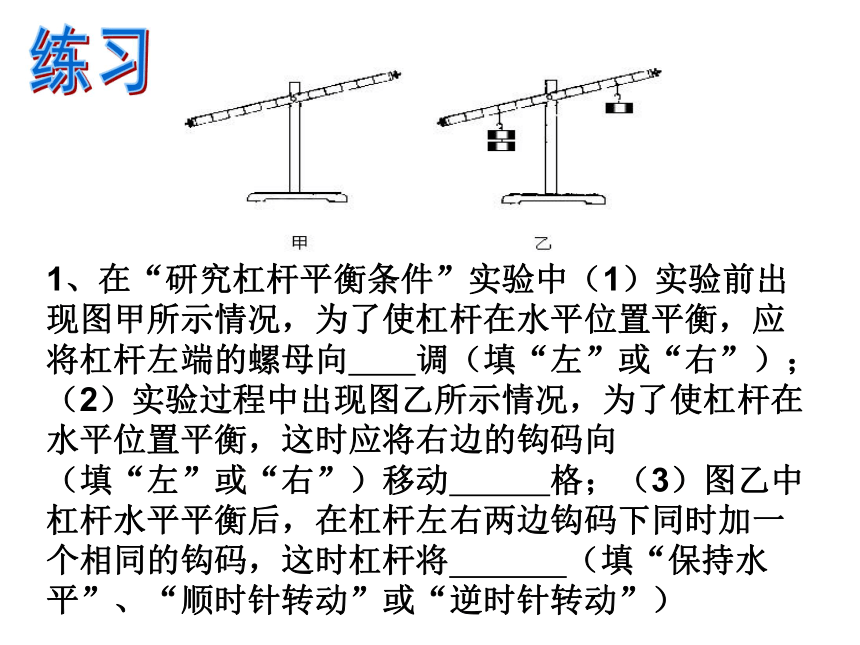

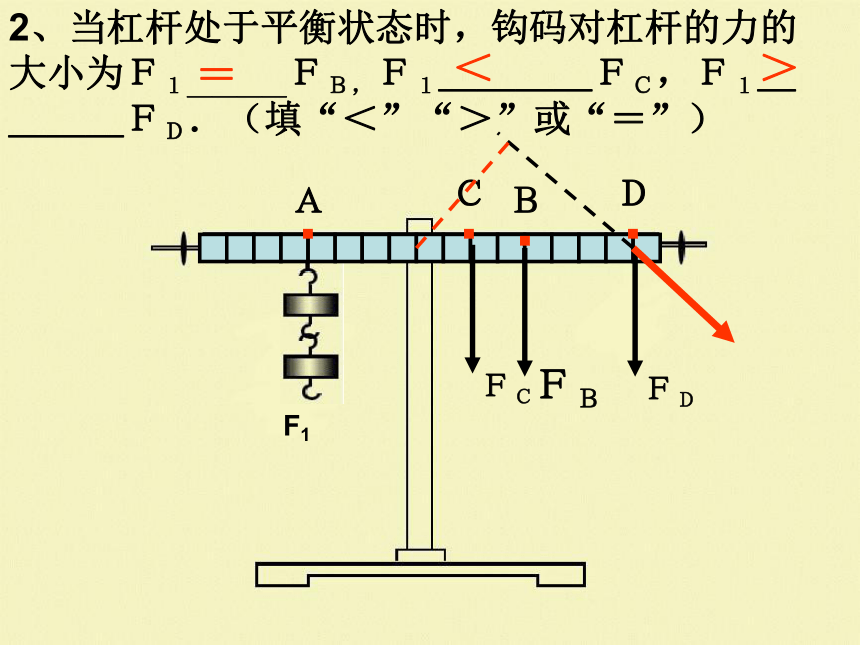

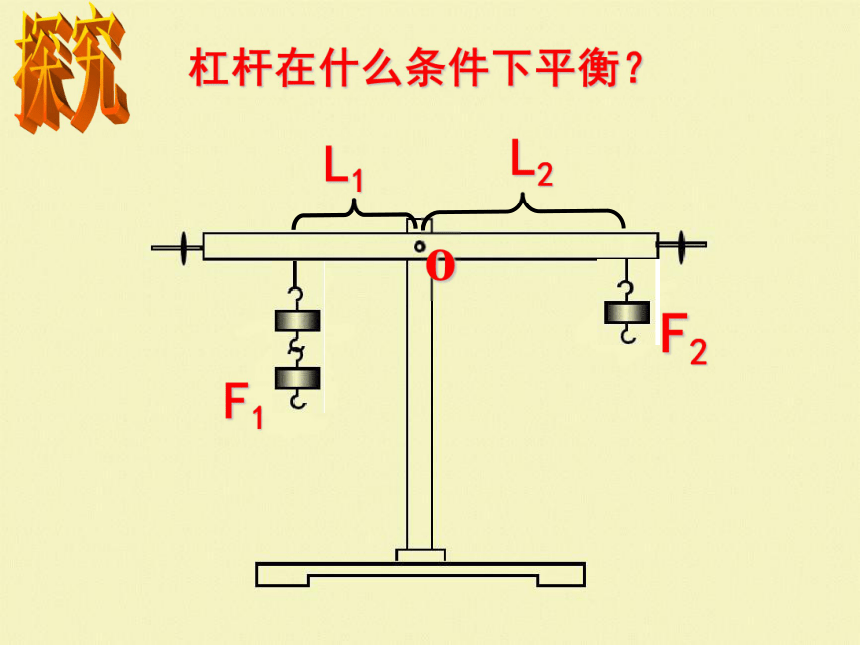

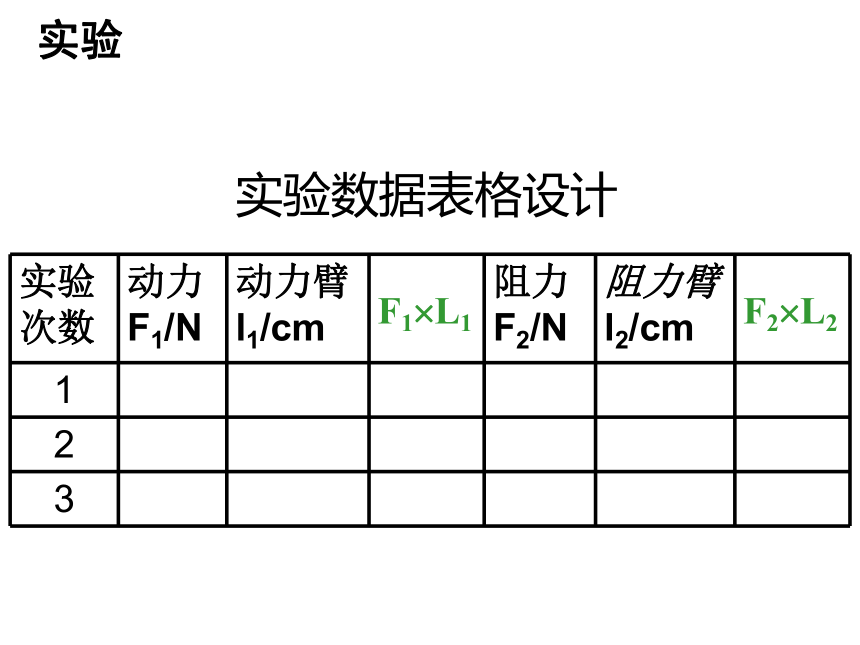

★实验时，为什么要求杠杆静止时，在水平位置呢?能在杠杆上直接读出力臂的大小F1F2o杠杆在什么条件下平衡？探究实验数据表格设计F1?L1F2?L2实验分析实验数据后，你的结论是什么？2、杠杆的平衡条件：F1·L1=F2·L2动力×动力臂＝阻力×阻力臂杠杆的平衡条件：F1·L1=F2·L2动力χ动力臂＝阻力χ阻力臂练习1、在“研究杠杆平衡条件”实验中（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向　　调（填“左”或“右”）；（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向　　　　（填“左”或“右”）移动　　　格；（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将　 （填“保持水平”、“顺时针转动”或“逆时针转动”）?Ａ2、当杠杆处于平衡状态时，钩码对杠杆的力的大小为Ｆ１＿＿＿＿ＦＢ，Ｆ１＿＿＿＿ＦＣ，Ｆ１＿＿＿＿ＦＤ．（填“＜”“＞”或“＝”）

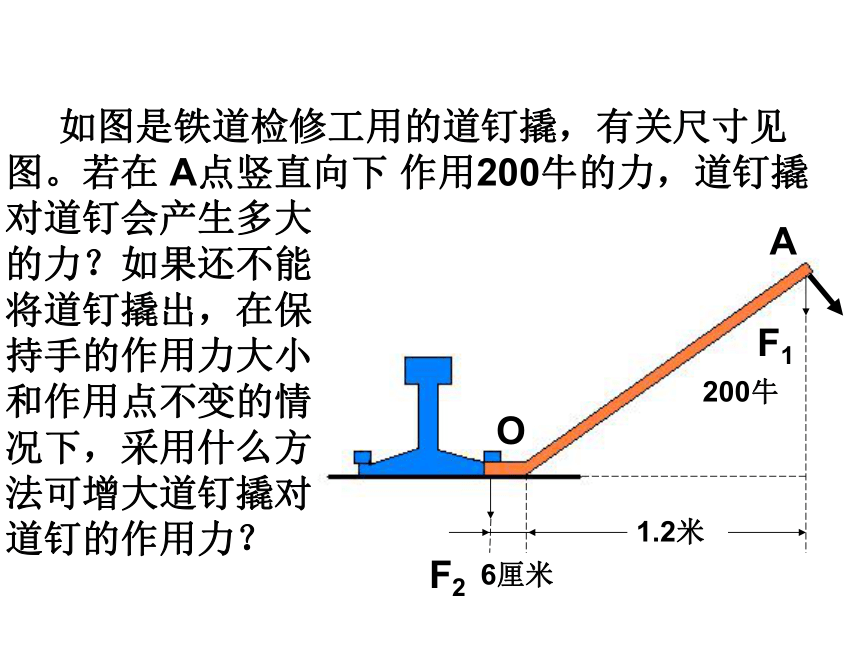

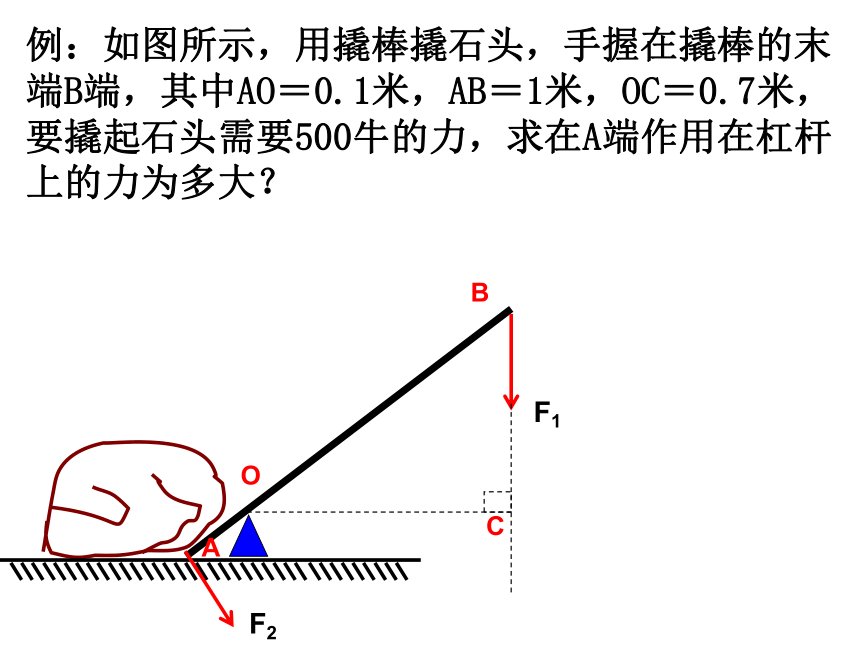

＝＜＞F1AOBCF2F1例：如图所示，用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1米，AB＝1米，OC＝0.7米，要撬起石头需要500牛的力，求在A端作用在杠杆上的力为多大？ 如图是铁道检修工用的道钉撬，有关尺寸见图。若在 A点竖直向下 作用200牛的力，道钉撬对道钉会产生多大
的力？如果还不能
将道钉撬出，在保
持手的作用力大小
和作用点不变的情
况下，采用什么方
法可增大道钉撬对
道钉的作用力？OAF1F21.2米200牛6厘米F3F2 F4F1哪个方向更省力？拉一拉L1>L2　　　　F1(动力<阻力)L1F2
(动力>阻力)L1=L2　　　　　F1=F2
(动力=阻力)请根据杠杆平衡条件讨论杠杆的类型和特点给下列杠杆分类开瓶器OF1F2省力杠杆Ｆ１Ｆ２费力杠杆费力杠杆指甲剪学以致用二个费力杠杆一个省力杠杆讨论：既然是费力杠杆，为什么还要使用呢？归纳
如何正确选用这些剪刀？为什么？省力杠杆费力杠杆思考与讨论你知道拧松生锈的螺帽要用一段水管套在板手柄上的道理吗?在阻力与阻力臂一定的情况下，动力臂越长越省力，在扳子上套上一根铁管是为了更省力 1.两个力作用在杠杆两端使杠杆平衡，则（ ）
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是（ ）你知道吗？ABCDoDA
3、把重为4N和12N的物体分别挂在杠杆的两端,杠杆平衡时, 两力臂长之比是 。4、各式各样的剪刀都是一对杠杆．要剪开较硬的物体，使用哪种剪刀最合适?　( )A．?????B．????C．????D．3:1B5、右图为人的上肢图解，此时手托着质量为1千克的物体, 则肱二头肌收缩时所承受的力为（ ）
A、小于9.8牛顿 B、大于9.8牛顿
C、等于9.8牛顿 D、等于1千克 Ｂ6、如图所示的木板恰好使木板水平平衡，若小兰和爸爸的体重分别为400N和800N，小兰站在距离中央支点2m的一侧，爸爸应站在距离支点多远处才能使木板平衡?7、如图所示，杠杆已平衡1、两端去掉相同质量的钩码，杠杆平衡吗？
2、将两端钩码向支点移同样的距离，杠杆平衡吗？8、如图所示,某同学在做俯卧撑运动。可将他视为一个杠杆。他的重心在A点,重力为500牛,那么他将身体撑起，双手对地面的压力至少 。若他在1分钟内做了30个俯卧撑，每次肩部上升的距离均为0.4米，则他的功率至少为 瓦。 300牛609、如图所示，质量均匀的一把米尺，放在水平桌面上，A端伸出桌面30厘米，A端挂物体质量为50克，米尺B端恰能离开桌面而处于平衡，则该米尺质量为多少？
