视图[上学期]

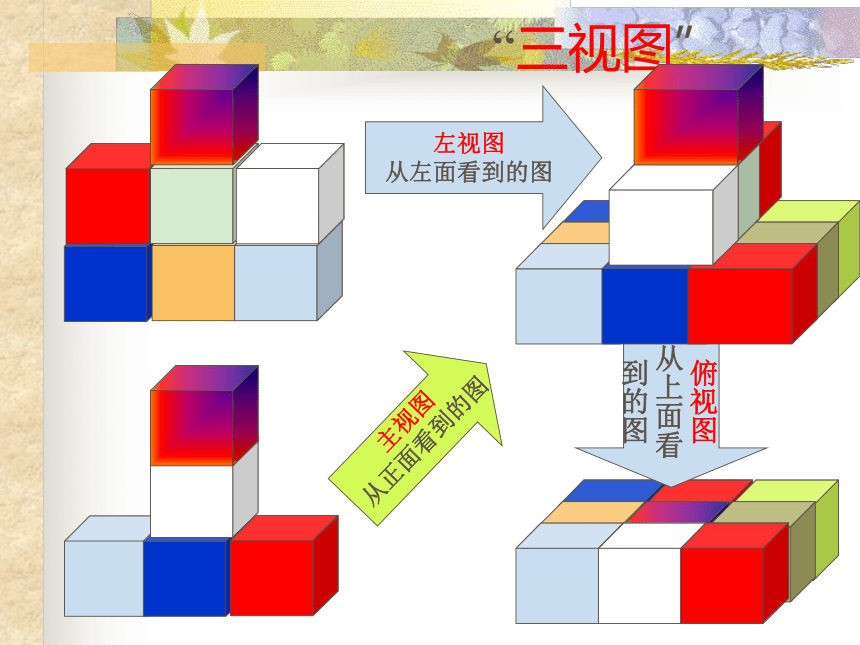

课件19张PPT。 视图初三数学备课组“三视图”左视图

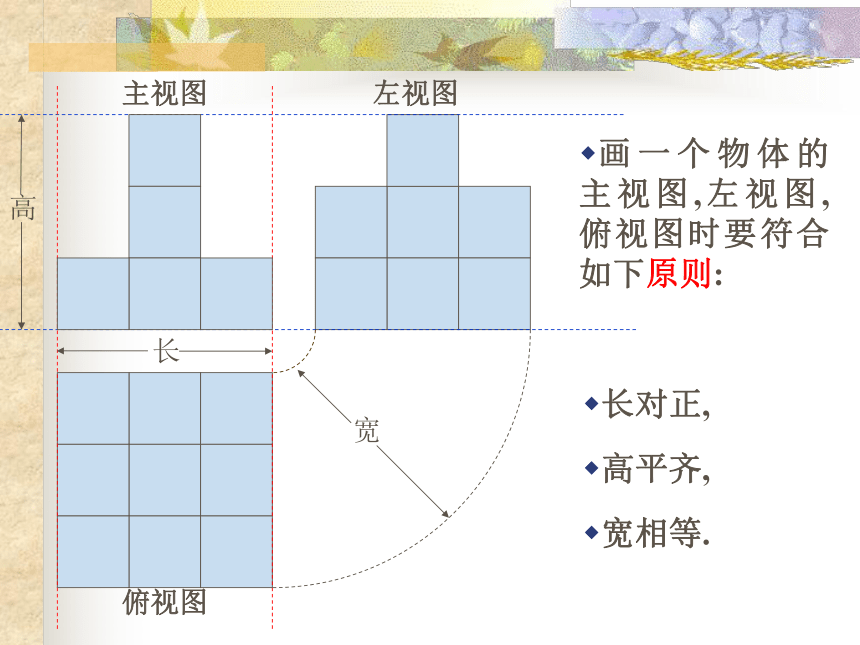

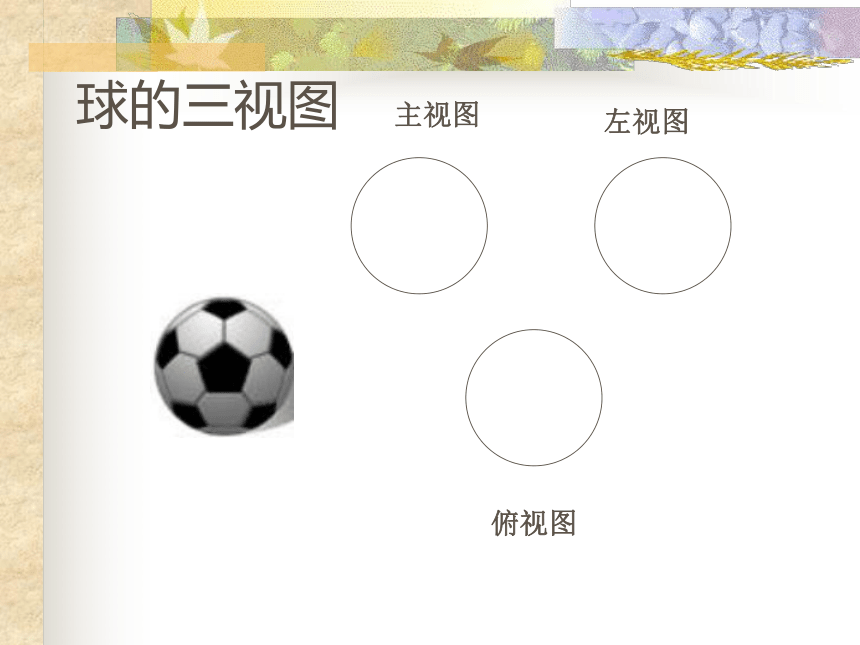

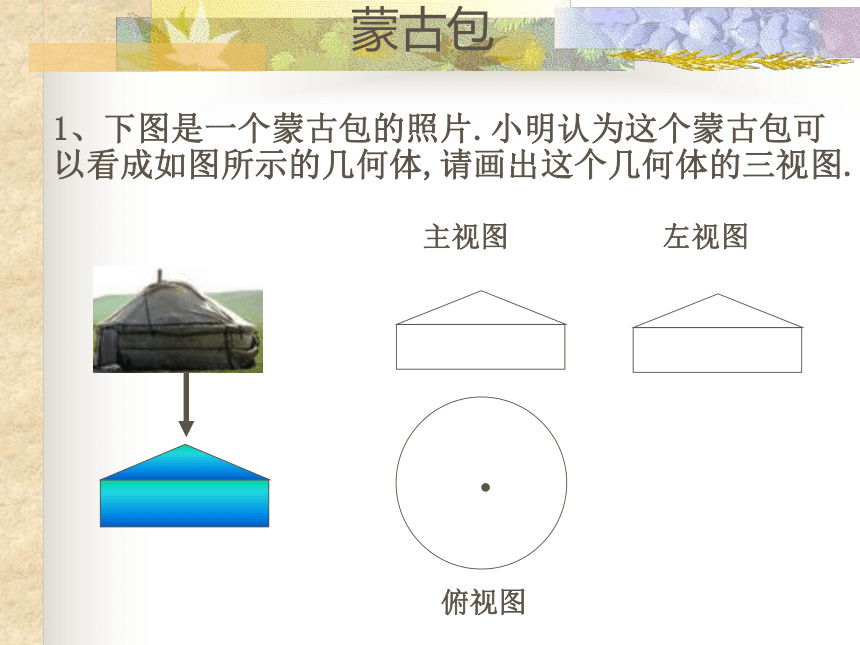

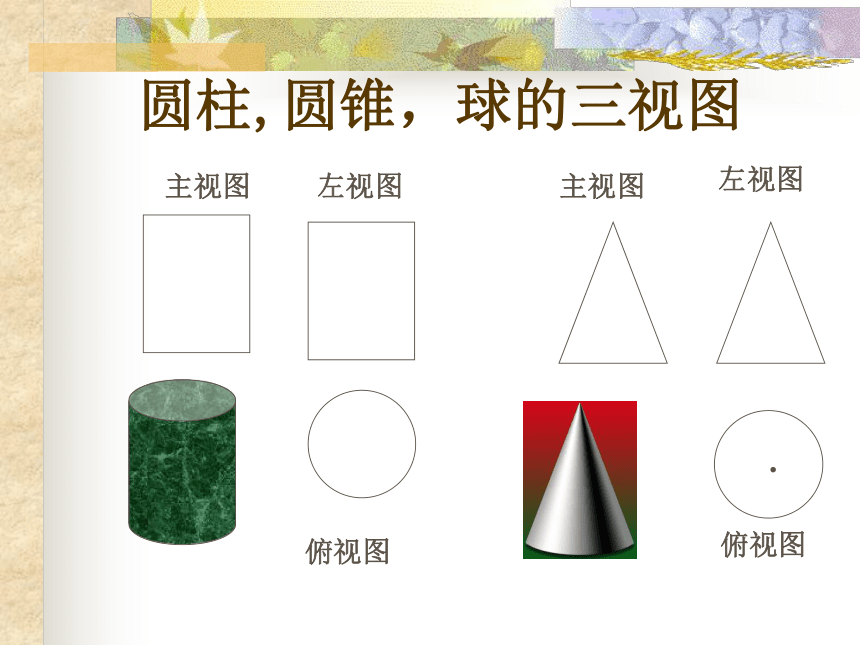

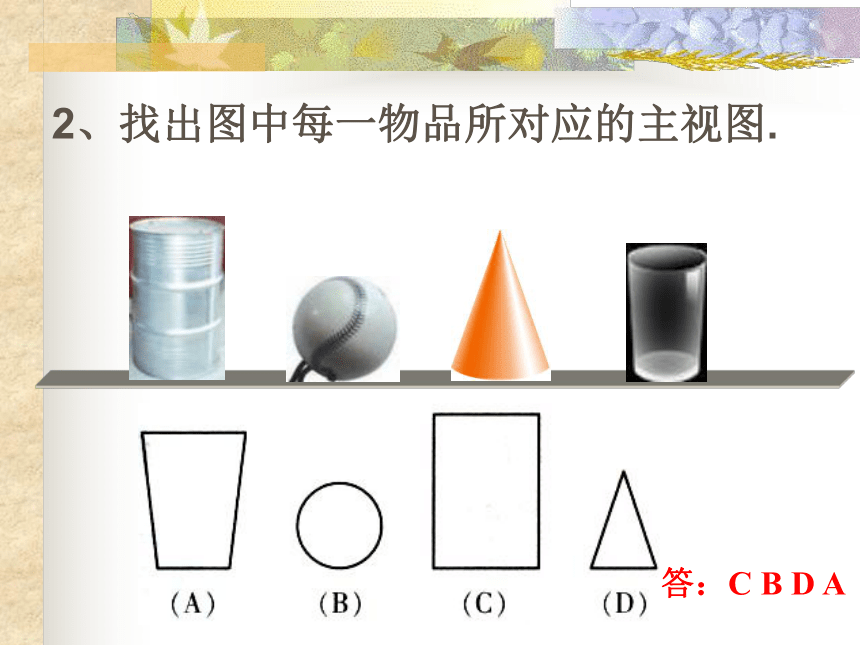

从左面看到的图画一个物体的主视图,左视图,俯视图时要符合如下原则:长对正,高平齐,宽相等.圆柱,圆锥，球的三视图主视图左视图俯视图主视图左视图俯视图球的三视图主视图左视图俯视图蒙古包1、下图是一个蒙古包的照片.小明认为这个蒙古包可以看成如图所示的几何体,请画出这个几何体的三视图.主视图左视图俯视图2、找出图中每一物品所对应的主视图.答：C B D A3、如图. 将两个圆盘，一个茶叶桶，一个足球，一个蒙古包模型摆放在一起，其主视图( ).D4、根据下列主视图和俯视图，找出对应的物体.
答：BADC5、根据图6、图7的视图，你能分别想像出物体的大致形状吗？主视图俯视图由此，你能得出什么结论？你能想像出三视图吗？
你能画出他们吗？
小明画出左图的三视图，你同意他的画法吗？
在画视图时，看得见部分的轮廓线通常画成实线，看不见的部分通常画成虚线
请画出下面几何体的三视图：1、下图是底面为等腰梯形四棱柱的俯视图，尝试画出它们的主视图和左视图。2、已知某四棱柱的俯视图如图所示，尝试画出它的主视图和左视图。做一做3、下图是底面为等腰直角三角形的三棱柱的俯视图，尝试画出它们的主视图和左视图。4、下面是空心圆柱的两种视图，哪个有错误？为什么？
主视图俯视图1235、画出下列几何体的三种视图：6、画出图中正六棱柱的三种视图：再见
