4.视图与投影复习[上学期]

课件23张PPT。第四章

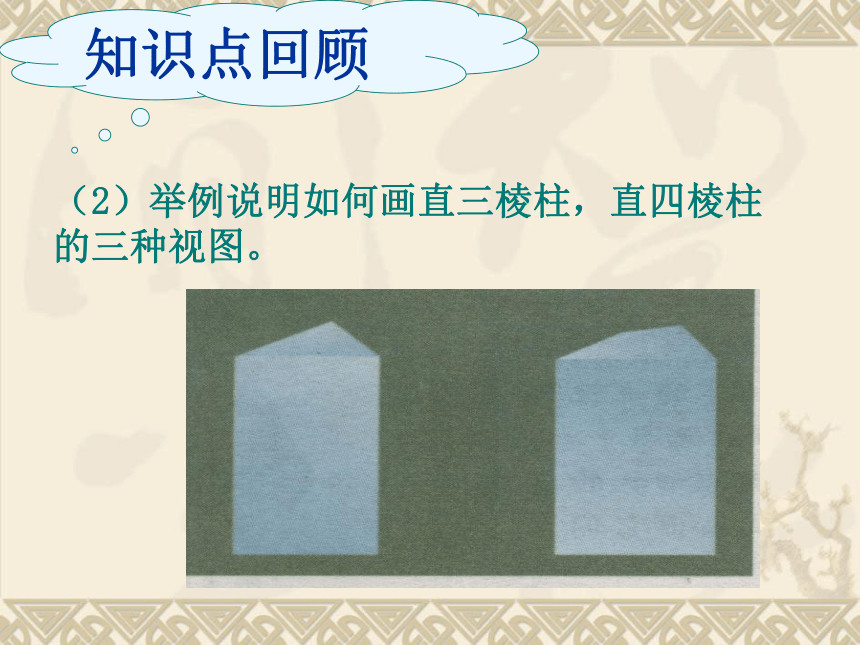

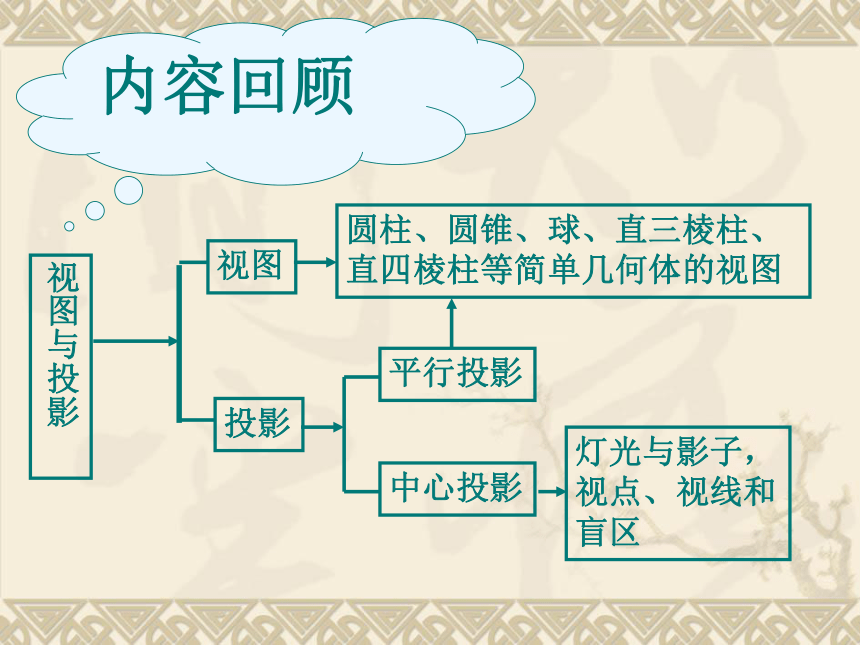

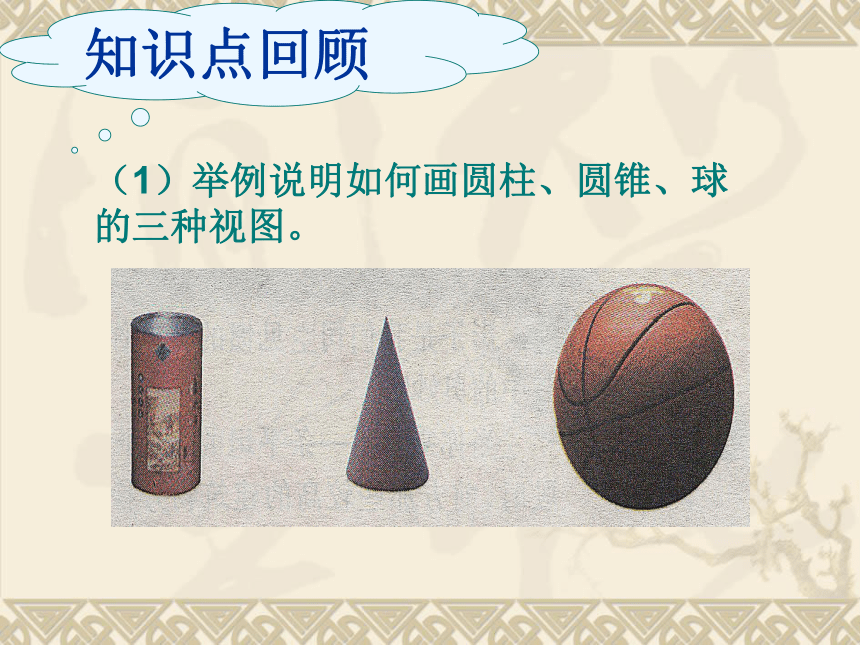

视图与投影复习 龙城初三数学备课组中心投影视图与投影视图投影平行投影灯光与影子，视点、视线和盲区圆柱、圆锥、球、直三棱柱、直四棱柱等简单几何体的视图内容回顾知识点回顾知识点回顾一、选择题：

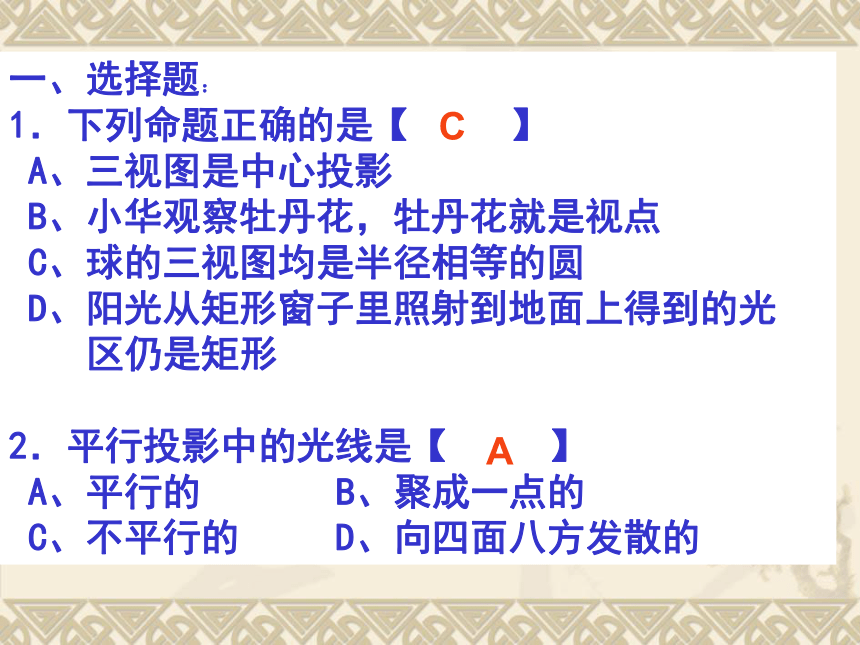

1．下列命题正确的是【 】
A、三视图是中心投影
B、小华观察牡丹花，牡丹花就是视点
C、球的三视图均是半径相等的圆
D、阳光从矩形窗子里照射到地面上得到的光
区仍是矩形
2．平行投影中的光线是【 】
A、平行的 B、聚成一点的

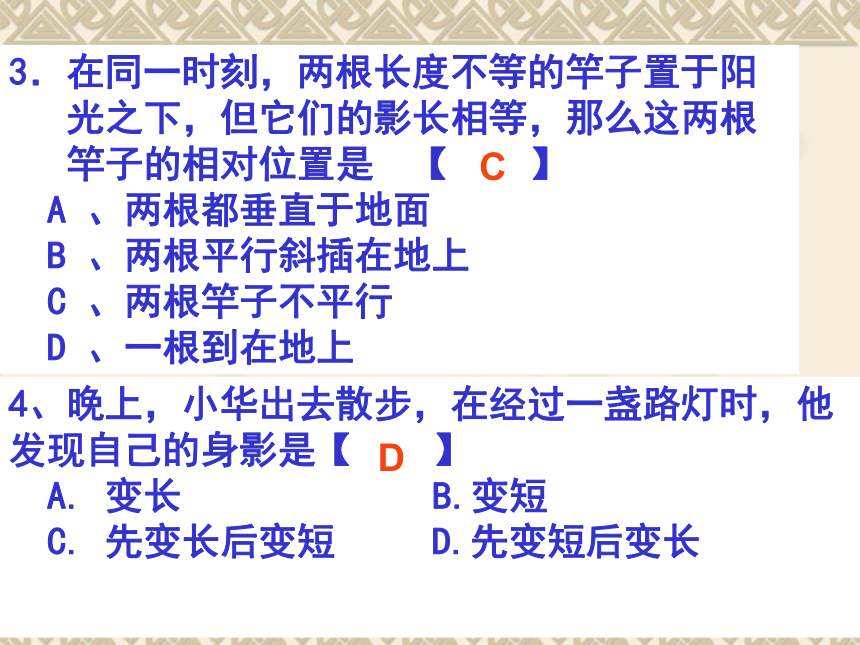

C、不平行的 D、向四面八方发散的CA3．在同一时刻，两根长度不等的竿子置于阳
光之下，但它们的影长相等，那么这两根
竿子的相对位置是 【 】
A 、两根都垂直于地面
B 、两根平行斜插在地上
C 、两根竿子不平行
D 、一根到在地上4、晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是【 】
A. 变长 B.变短
C. 先变长后变短 D.先变短后变长

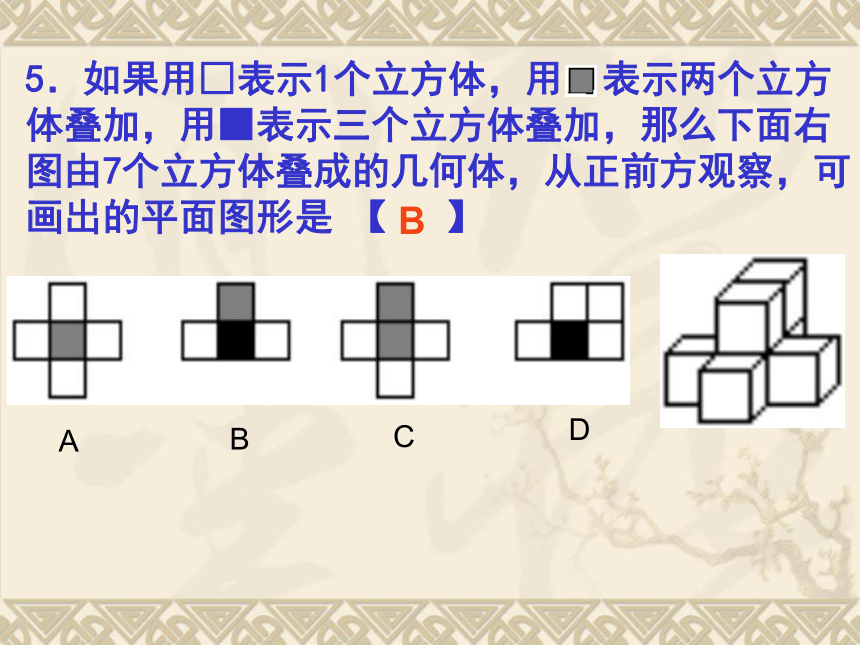

CD5．如果用□表示1个立方体，用 表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是 【 】 B6、右图是由一些相同的小正方体构成的几何体的 三视图，则构成这个几何体的小正方体的个数是【 】
A.5 B.6 C.7 D.8D7、小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为【 】
A.上午12时 B.上午10时
C.上午9时30分 D.上午8时
8、对同一建筑物，相同时刻在太阳光下的影子冬天比夏天【 】
A.短 B.长 C.看具体时间 D.无法比较DD9、 如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是【 】
A. ①②③④ B. ④①③②
C. ①④③② D. ④③②①B10.有一实物如图，那么它的主视图 是（ ）B二．填空题：
1．在平行投影中，两人的高度和他们的影
子 ；
2．小军晚上到乌当广场去玩，他发现有两
人的影子一个向东，一个向西，于是他
肯定的说：“广场上的大灯泡一定位于两
人 ”；

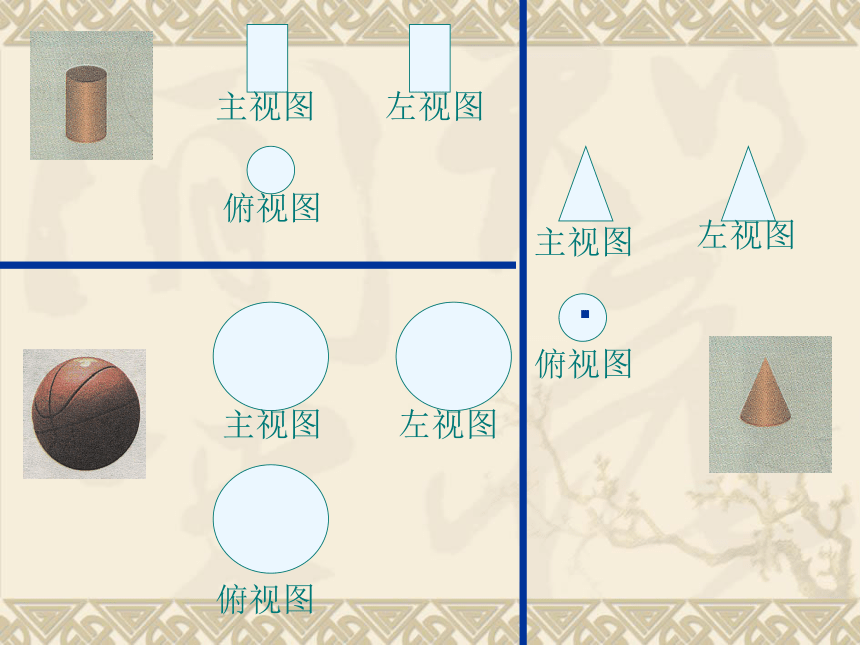

3．圆柱的左视图是 ，俯
视图是 ；
4．一个四棱锥的俯视图是 ；5.如图所示，电视台的摄像机1、2、3、4在不同位置拍摄了四幅画面，则
A图象是______号
摄像机所拍，
B图象是______号
摄像机所拍，
C图象是______号
摄像机所拍，
D图象是______号
摄像机所拍。2号3号4号1号6、直角坐标平面内，身高1.5米的小强站在x轴上的点C(–10 ，0)处，他的前方5米有一堵墙AB，若墙高2米，则站立的小强观察y轴时，盲区大范围是 .C三、作图题
1.如图所示：大王站在墙前，小明站在墙后，大王不能让小明看见，请你画出小明的活动区域。2、与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花和一棵树。
晚上，幕墙反射路灯灯光形成了那盆花的影子(如图所示)，树影 是路灯灯光形成的。你能确定此时路灯光源的位置吗？P三、作图题
3、平地上立着三根等高的木杆，其俯视图如图所示，图(1)(2)分别表示在太阳光、灯光下的影子，请你在图中画出另外两根木杆在同一时刻的影子.
(1) (2)4.立体图形的三视图如下，请你画出它的立体图形： 主视图左视图俯视图5、如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图： 主视图 左视图 俯视图 四、解答题：
1、如图，某同学想测量旗杆的高度，他在某一时刻测得1米长的竹竿竖直放置时影长1.5米，在同时刻测量旗杆的影长时，因旗杆靠近一楼房，影子不全落在地面上，有一部分落在墙上，他测得落在地面上影长为2.1米，留在墙上的应高为2米，求旗杆的高度. E2123、某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成60角，房屋向南的窗户AB高1.6米，现要在窗子外面的上方安装一个水平遮阳蓬AC(如图所示).
(1)当遮阳蓬AC的宽度在什么范围时，太阳光线直接射入室内？
(2)当遮阳蓬AC的宽度在什么范围时，太阳光线不能直接射入室内？
