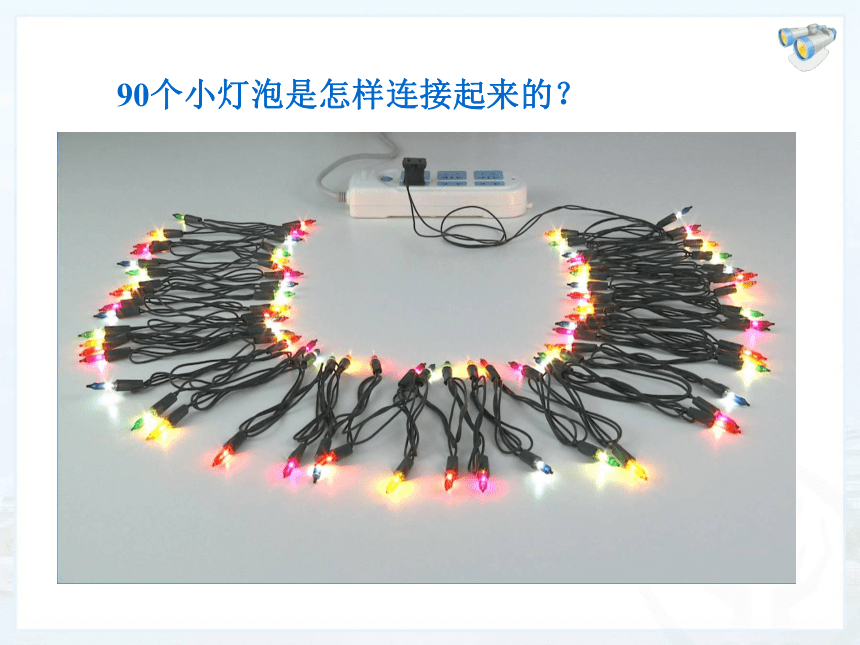

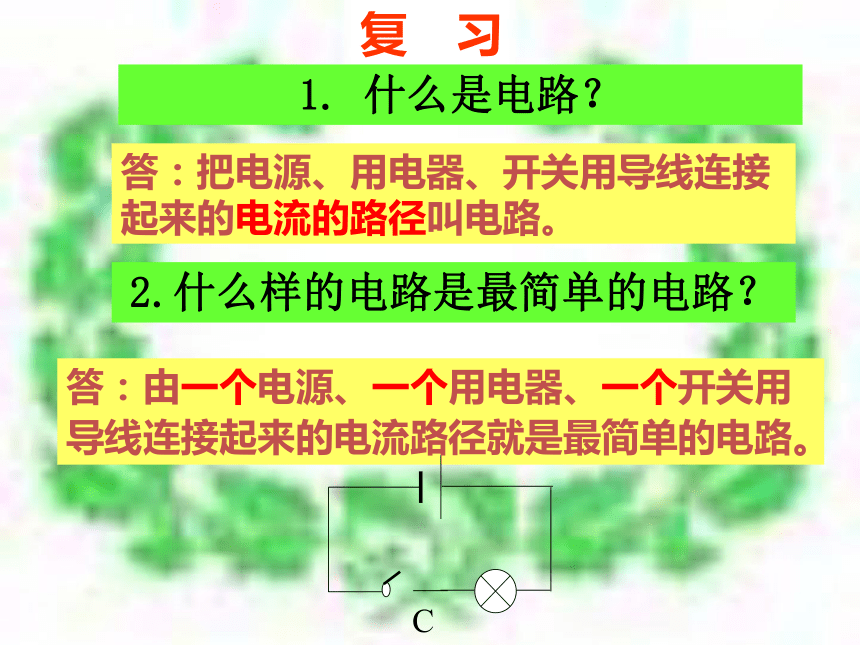

课件27张PPT。串联和并联 第十五章 第3节复 习1. 什么是电路?答:把电源、用电器、开关用导线连接起来的电流的路径叫电路。2.什么样的电路是最简单的电路?  90个小灯泡是怎样连接起来的?上节课学习的电路图中,我们只用了一个用电器,可是在一个实际电路里,用电器往往不只一个,有时两个,三个甚至更多个,那么怎样将它们连入电路呢?

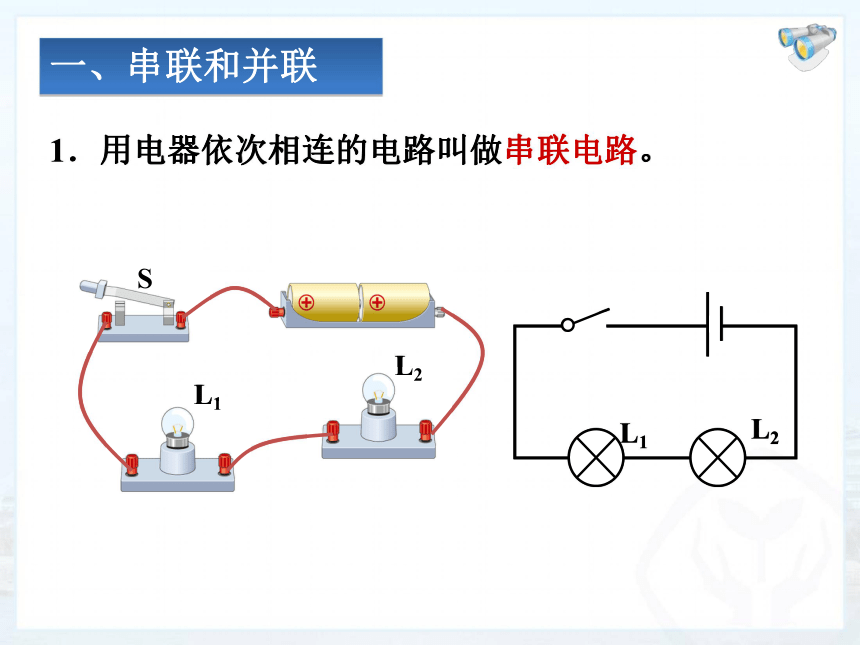

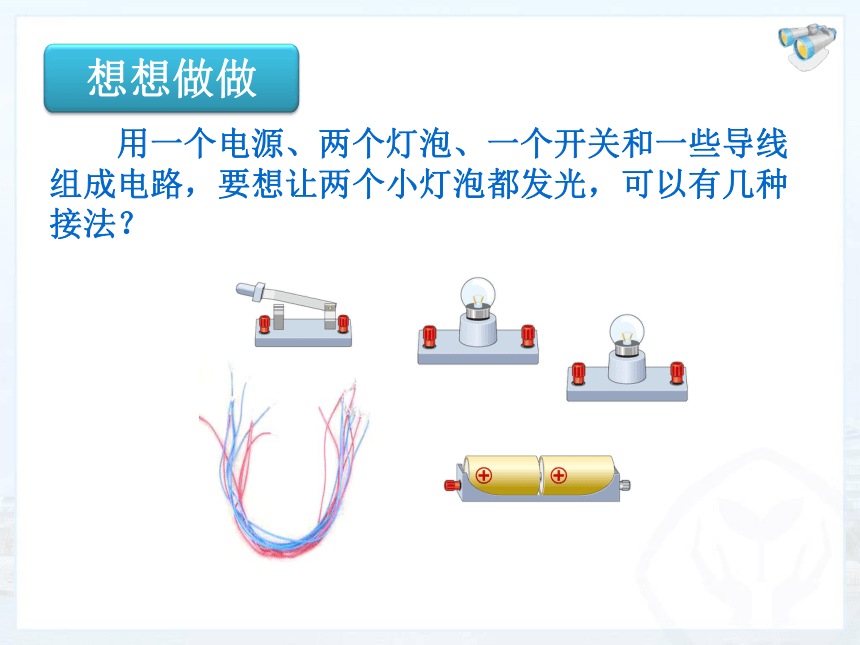

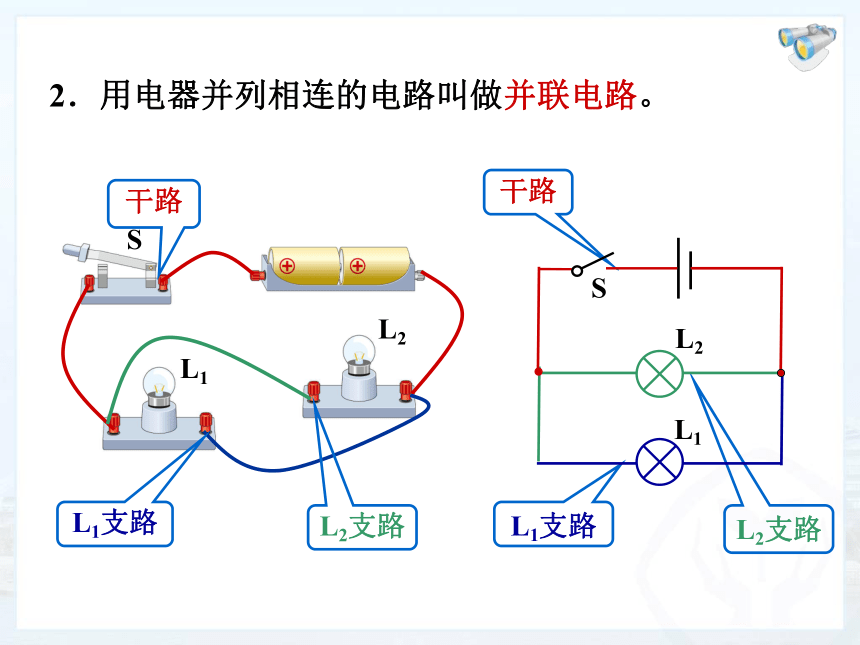

想想做做  用一个电源、两个灯泡、一个开关和一些导线组成电路,要想让两个小灯泡都发光,可以有几种接法?1.用电器依次相连的电路叫做串联电路。一、串联和并联干路L1支路L2支路干路L1支路L2支路2.用电器并列相连的电路叫做并联电路。提示:

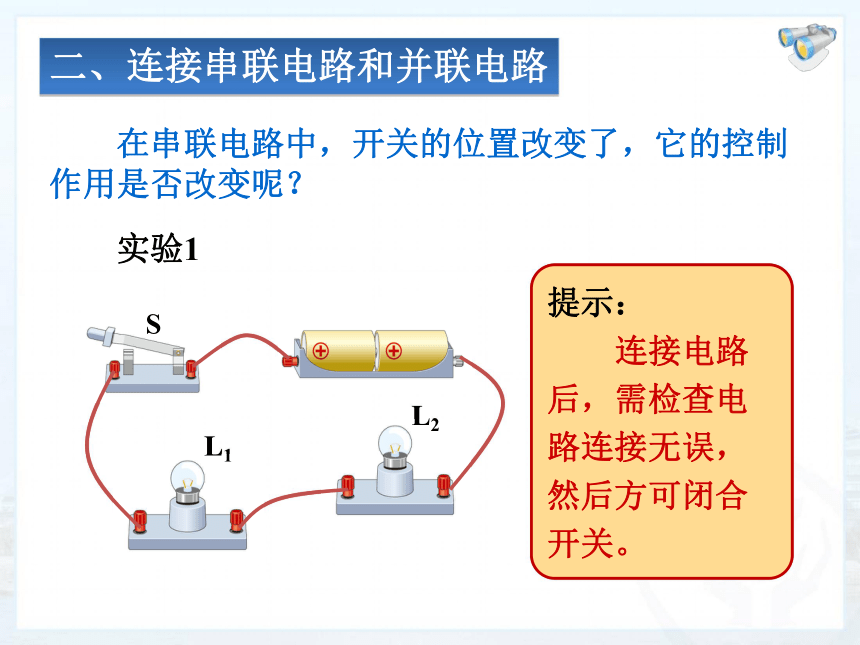

连接电路后,需检查电路连接无误,然后方可闭合开关。二、连接串联电路和并联电路  在串联电路中,开关的位置改变了,它的控制作用是否改变呢?  实验1  在串联电路中,开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。串联电路中开关的作用  在并联电路中,干路开关控制所有用电器。实验2  在并联电路中,干路开关和支路开关对各用电器的控制作用有什么不同呢?  在并联电路中,支路开关只能控制所在支路的用电器。L2L1S1S2S请根据电路图,连接实物图。串联电路图 特点:在串联电路中,电流从电源的正极出发,依次经过开关、灯泡,最后接到电源的负极。只有一条通路。用电器互相影响,不能独立工作。开关控制整个电路,与位置无关。 实物图:电路图:小结:并联电路图实物图:电路图:特点:在并联电路中,电流有两条(或多条) 路径。用电器互不影响,能独立工作。干路开关控制整个电路,支路开关只控制这一条支路。
小结:本课小结:串联电路和并联电路只有一条路径有两条或两条以上的路径互相影响,不能独立工作互不影响,能够独立工作把各元件首尾连接起来的电路把各元件并列地连接起来的电路开关控制整个电路,与位置无关干路开关控制整个电路,支路开关只控制这一条支路例1 我们家里一般都有很多的电器,电灯、电冰箱、电风扇、电视机等等。 请根据今天所学的知识判断家里的这些用电器是串联的还是并联的?
答:是并联的。因为各用电器能够独立工作,互不影响。  家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。生活中的电路 用来装饰居室、烘托欢乐气氛的彩色小灯泡,有些就是串联和并联组合而成的。探究:节日小彩灯的连接方法 串联天安门城楼彩灯并联,因为灯独立工作,互相不影响发光思考题一:路灯总是同时亮同时熄灭,它们是如何连接的?并联,因为灯独立工作,互相不影响发光  1.根据电路图连接实物电路。练一练  2.根据实物电路画电路图。练一练  3.如图所示的四个电路图中,开关闭合时,三盏灯属于并联关系的是( ) ABCD练一练AL1  4.改动一根导线,使开关S控制小灯泡L1。练一练  5.开关闭合后,会出现什么情况?改一根线,使它成为并联电路。练一练1个用电器独立工作互不影响开关控制整个电路,与位置无关多个用电器同时工作相互影响干路开关控制整个电路,支路开关控制所在支路串联电路和并联电路课堂小结
