4.1 视图（二）（北师大）[上学期]

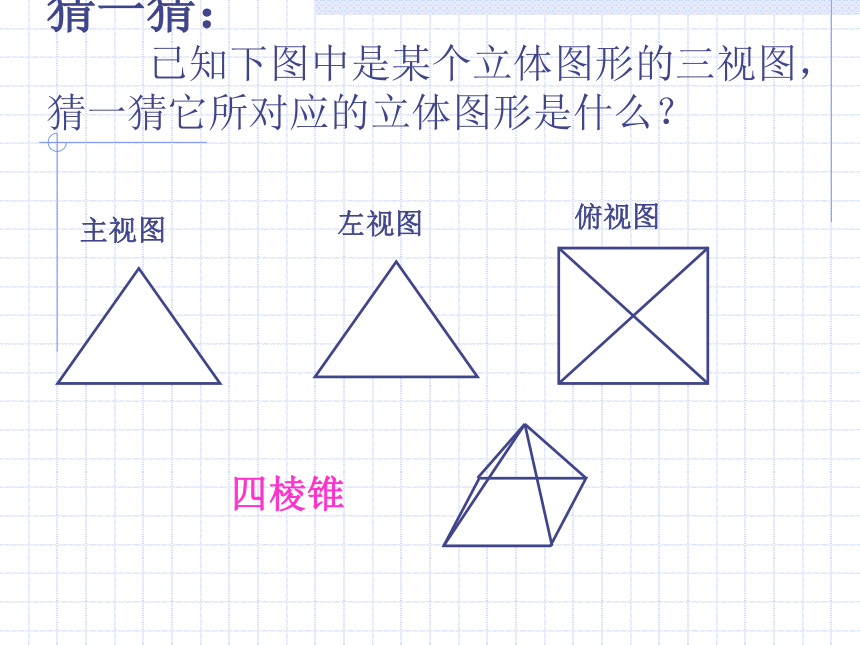

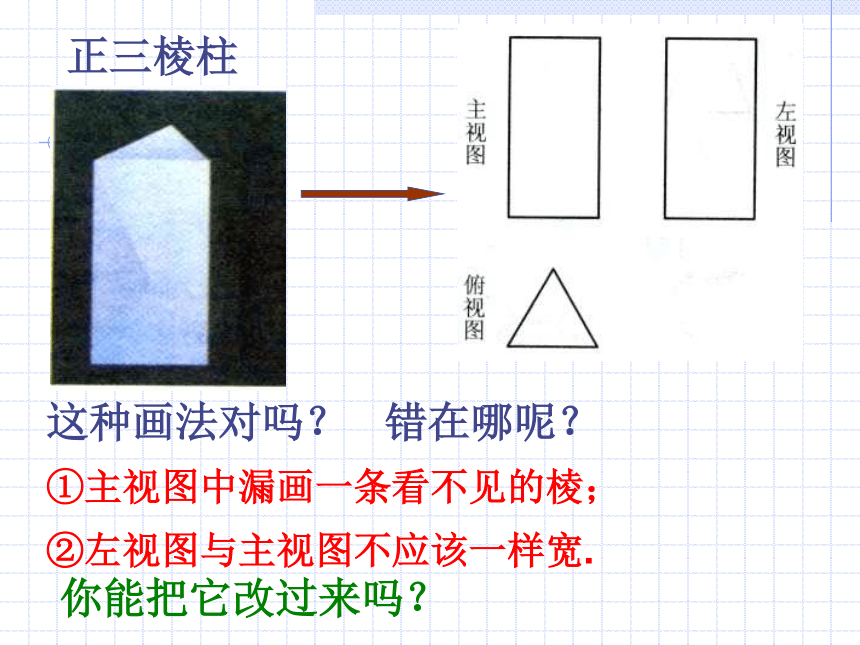

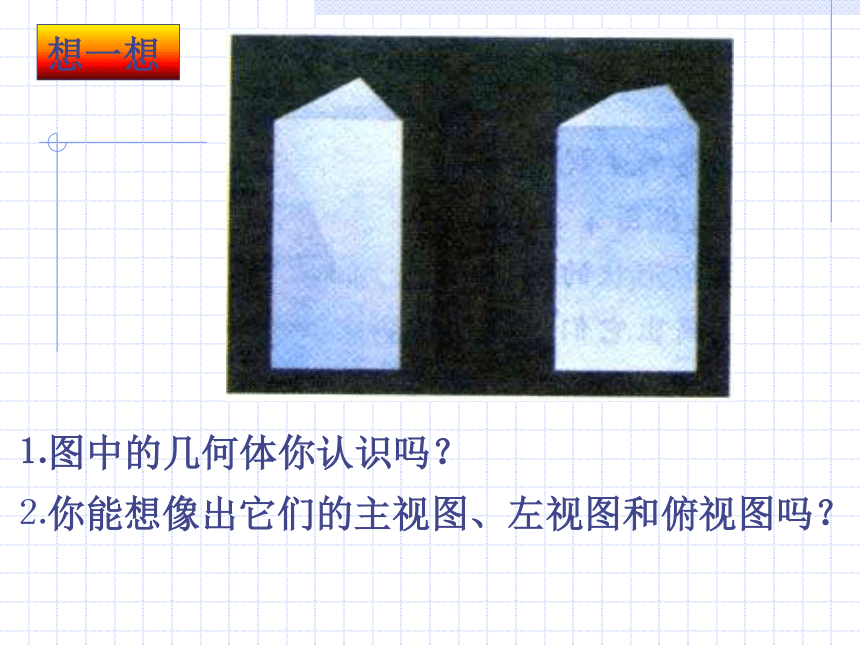

课件18张PPT。4.1 视图（二）知识回顾:1.主视图是等腰三角形的有 。 2.三视图完全相同的几何体有 （写出两种）。 3圆锥的俯视图是 。 4.画三种视图有一定的要求：主视图反映物体的 和 ，俯视图反映物体的 和 ，左视图反映物体的 和 ，因此在画三种视图时，主、俯视图要 对正，主、左视图要 平齐，左、俯视图要 相等. 圆锥、正三棱锥球体、正方体一个圆且中间有一点长高长宽宽高长高宽猜一猜： 已知下图中是某个立体图形的三视图，猜一猜它所对应的立体图形是什么？俯视图主视图左视图四棱锥想一想⒉你能想像出它们的主视图、左视图和俯视图吗？⒈图中的几何体你认识吗？这种画法对吗？你能把它改过来吗？错在哪呢？①主视图中漏画一条看不见的棱；正三棱柱②左视图与主视图不应该一样宽.主视图左视图俯视图做一做 如图是底面为等腰直角三角形和等腰梯形的三棱柱、四棱柱的俯视图，尝试画出它们的主视图和左视图.做一做 如图是底面为等腰直角三角形的三棱柱的俯视图，尝试画出它们的主视图和左视图.答案唯一吗？为什么？不唯一，因为三棱柱的高度不一样 反过来，已知主视图或左视图，画其他两个视图，答案唯一吗？唯一做一做 如图是底面为等腰直角三角形的三棱柱的俯视图，尝试画出它们的主视图和左视图.做一做 如图是底面为等腰梯形的四棱柱的俯视图，尝试画出它们的主视图和左视图. 同样，已知主视图或左视图，画出其他两个视图，答案唯一吗？不唯一做一做 如图是底面为等腰梯形的四棱柱的俯视图，尝试画出它们的主视图和左视图.从做一做你得到什么结论？已知俯视图,画主视图、左视图时,答案不唯一。因为物体的高度可以改变。练一练⒈下面是空心圆柱的两种视图，哪个正确的？为什么？(3)是正确的2.如图所示,长方体的三视图是( )A.三个长方形B.三个一样大小的长方形C.三个大小不一样的长方形,但其中可能有两个大小一样 C3.三视图如图所示：
主视图
俯视图左视图
这个几何体是 。
圆台
5.正三棱柱如图放置,画出它的三种视图4．已知正五棱柱的俯视图如图所示，试画出它的主视图和左视图：俯视图主视图左视图俯视图
主视图
左视图小 结 在这节课中主要学习了哪些几何体的三种视图？画三种视图时要注意哪些问题？1.主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等。

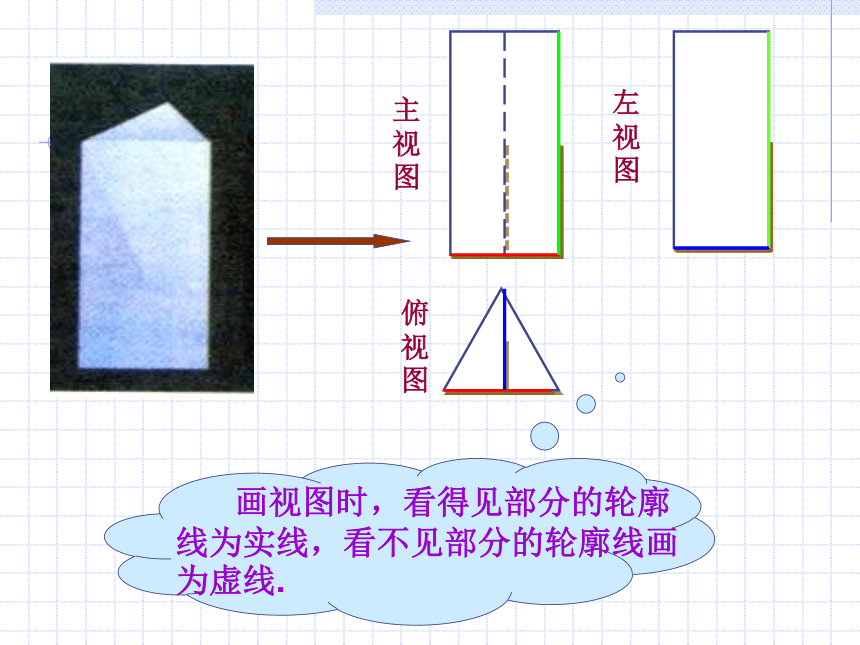

2.画视图时，看得见部分的轮廓线为实线，看不见部分的轮廓线画为虚线。3.已知俯视图,画主视图、左视图时,答案不唯一。
三棱柱、四棱柱的三种视图画三种视图时要注意： 如图是某物体的三种视图,请描述这个物体的形状。说一说： 一个圆柱放在一个长方体上，且圆柱底面的圆的直径与长方体的宽相等主视图左视图
俯视图
