几何体视图的复习[上学期]

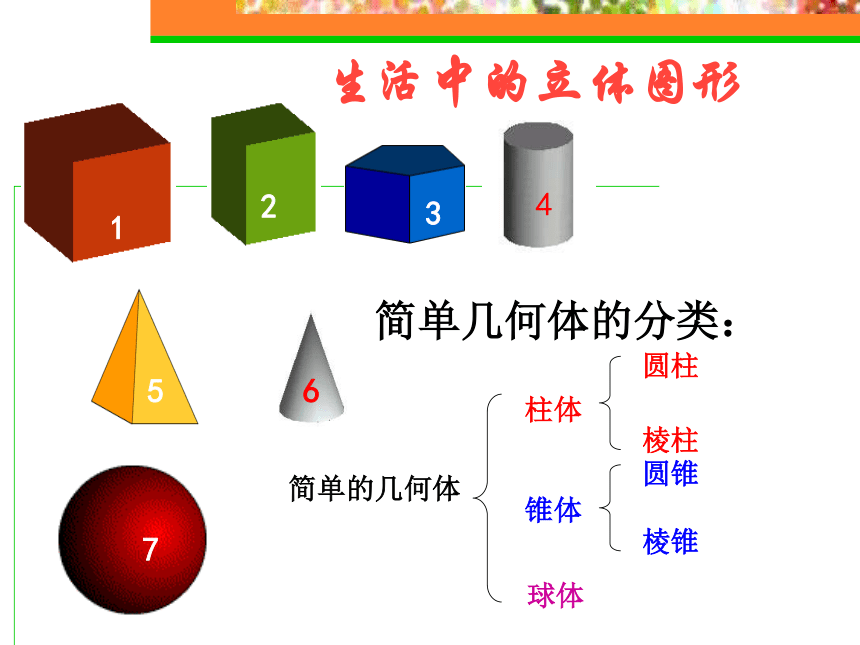

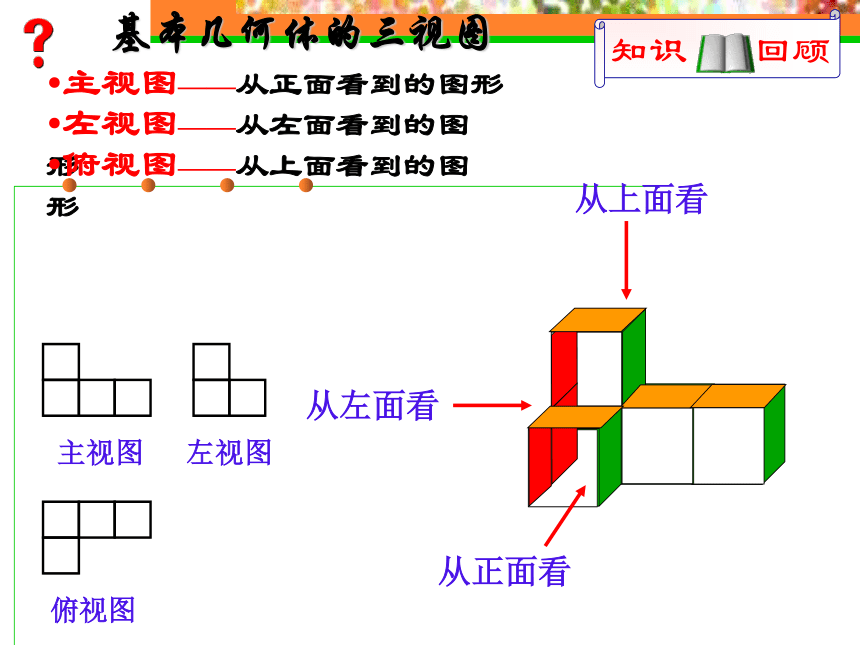

课件18张PPT。基本几何体的视图视图的复习研究生活中的立体图形简单几何体的分类：简单的几何体柱体锥体球体圆柱棱柱圆锥棱锥基本几何体的三视图从上面看从左面看从正面看主视图左视图俯视图主视图——从正面看到的图形左视图——从左面看到的图形俯视图——从上面看到的图形几种基本几何体三视图 1.圆柱、圆锥、球的三视图·几种基本几何体的三视图

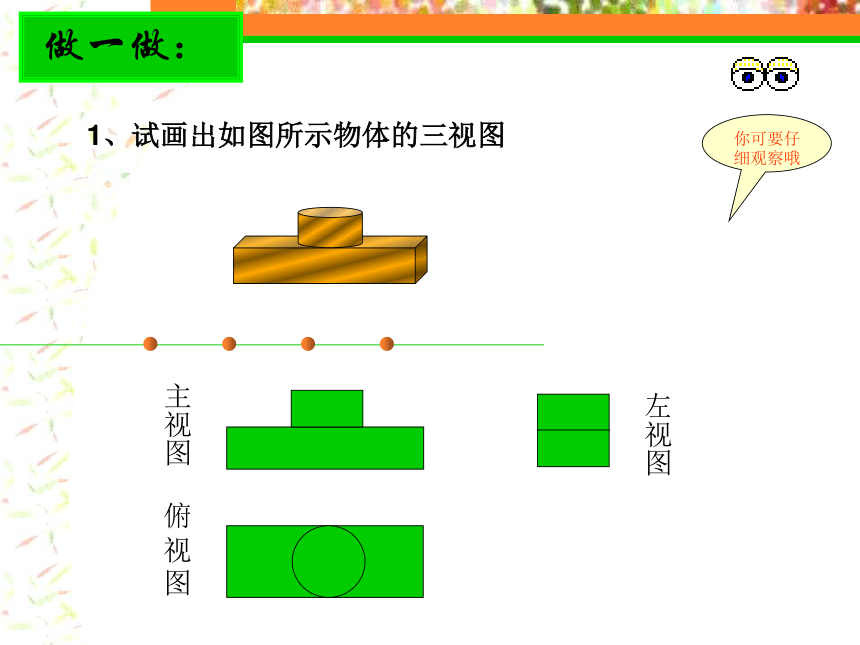

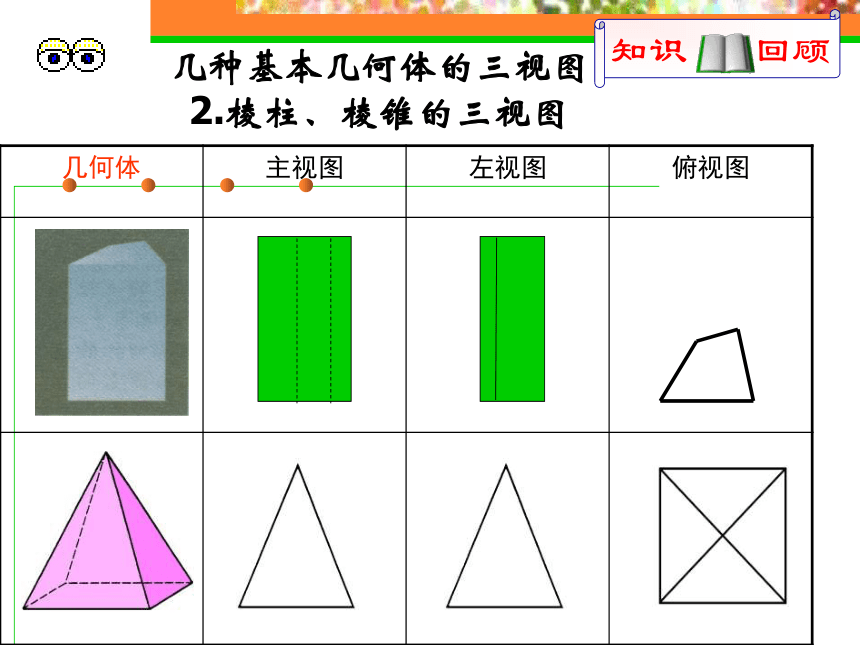

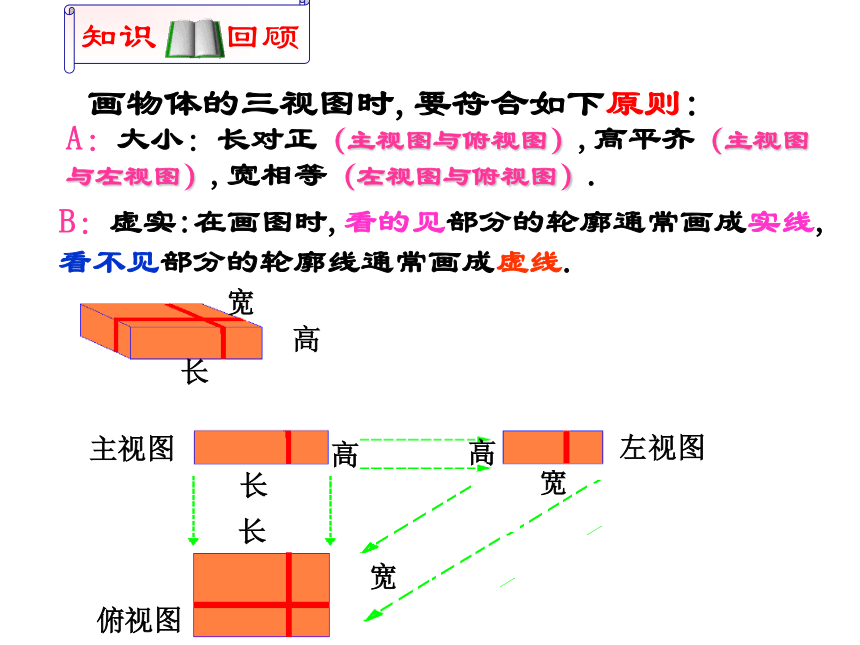

2.棱柱、棱锥的三视图返回B：虚实:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.画物体的三视图时,要符合如下原则:A：大小：长对正（主视图与俯视图）,高平齐（主视图与左视图）,宽相等（左视图与俯视图）. 做一做：1、试画出如图所示物体的三视图主视图俯视图左视图你可要仔细观察哦2.补全下列几何体的三视图：俯视图左视图主视图你可要仔细观察哦 做一做：主视图左视图俯视图3、画出如图所示的物体的三视图你可要仔细观察哦 右图是由几个小立方体所搭几何体的俯视图， 小正方形中的数字表示在该位置小正方体的个数。解法一：先摆出这个几何体，再 画出它的主视图和左视图。 试画出这个几何体的主视图与左视图。主视图：左视图：1122开动脑筋1122主视图：左视图： 不用摆出这个几何体，你能画出这个几何体的主视图与左视图吗？解法二：主视图有 列，
第一列的方块 有 个,第二列的方块有 个.312第三列的方块有 个.1左视图有 列，
第一列的方块 有 个,第二列的方块 有 个。222中考聚焦（2004河北省）1、下图中几何体的主视图是（ ） （A） （B） （C） （D）D中考聚焦（2004南宁市）2、下列左边的主视图和俯视图对应右边的哪个物体（ ）·（A） （B） （C） （D）主视图俯视图B（A）36cm2 （B）33cm2
（C）30cm2 （D）27cm23、棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积是（ ）中考聚焦(2004贵阳市)A 用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体只有一种吗？主视图俯视图它最少需要多少个小立方块？最多需要多少个小立方块？主视图最少需要10个小立方块最多需要16个小立方块俯视图课堂小结?1、画物体的三视图，要注意观察和想象，想清楚各个方向所看到的平面图形。2、画视图时，要注意轮廓线的画法，看得见部分通常用实线，看不见部分通常用虚线。谢谢指导！
