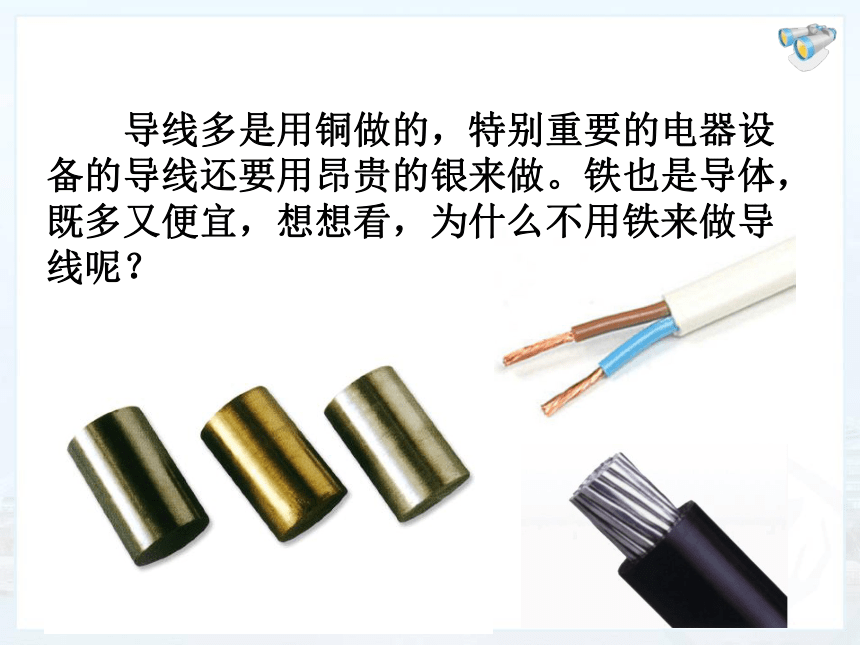

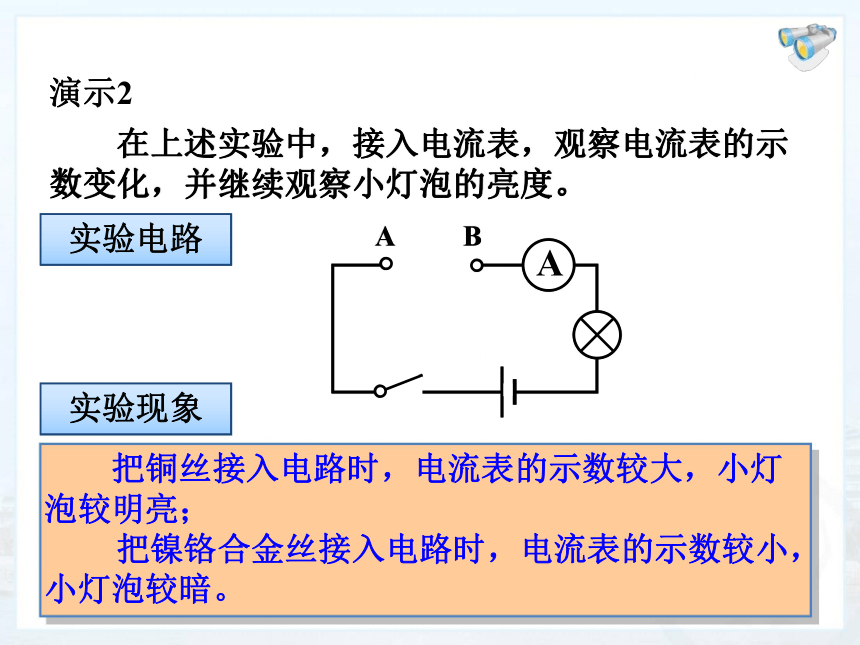

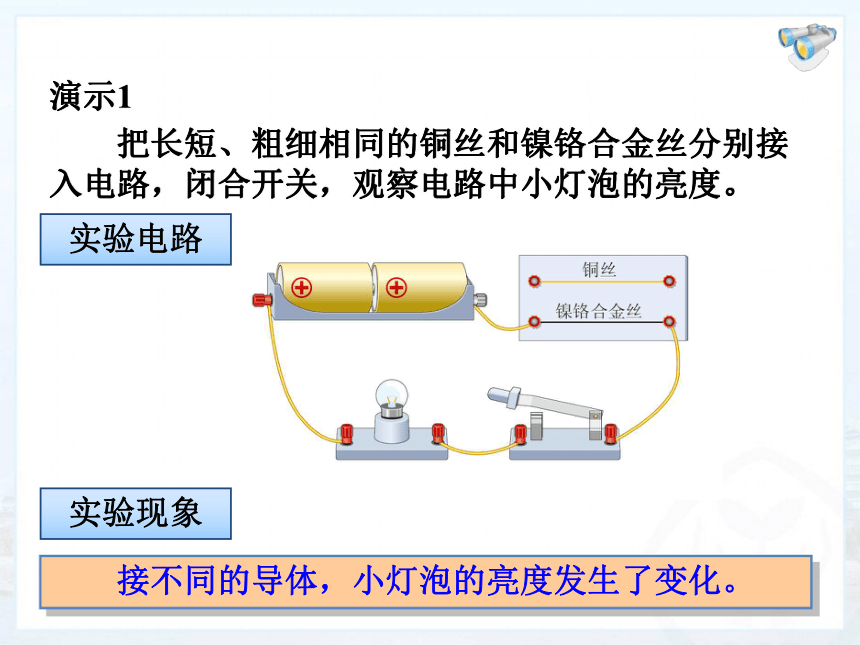

课件29张PPT。电 阻 第十六章 第３节　　导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？演示1　　把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。　　接不同的导体，小灯泡的亮度发生了变化。实验电路实验现象　　在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。实验电路实验现象　　把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；
　　把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 　　演示2　　导体虽然容易导电，但对电流也有一定的阻碍作用。

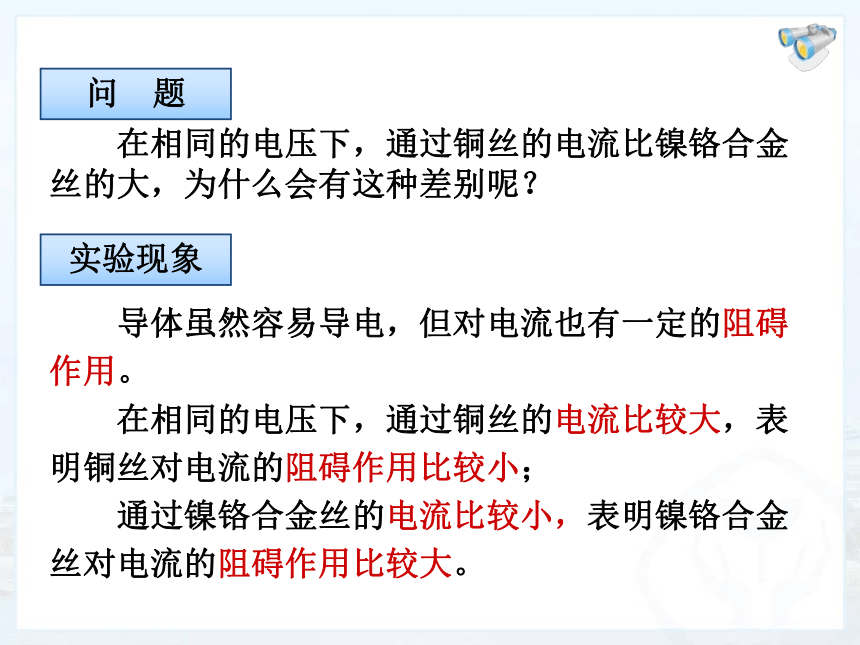

　　在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；
　　通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。　　在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？实验现象问　题　　1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。
　　导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
　　2．单位：欧姆（ohm），简称欧，符号Ω。
　　3．电阻的单位还有：兆欧（MΩ）
　　　　　　　　　　　 千欧（kΩ）
　　换算关系是：
　　1 kΩ = 1 000 Ω= 103 Ω
　　1 MΩ = 1 000 000 Ω=106 Ω一、电阻

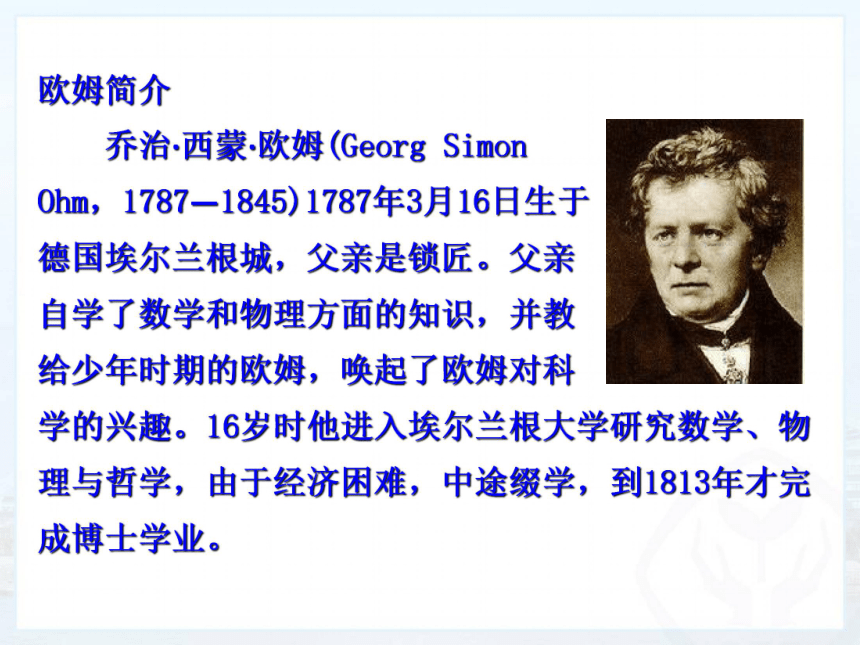

欧姆简介
　　乔治·西蒙·欧姆(Georg Simon
Ohm，1787—1845)1787年3月16日生于
德国埃尔兰根城，父亲是锁匠。父亲
自学了数学和物理方面的知识，并教
给少年时期的欧姆，唤起了欧姆对科
学的兴趣。16岁时他进入埃尔兰根大学研究数学、物
理与哲学，由于经济困难，中途缀学，到1813年才完

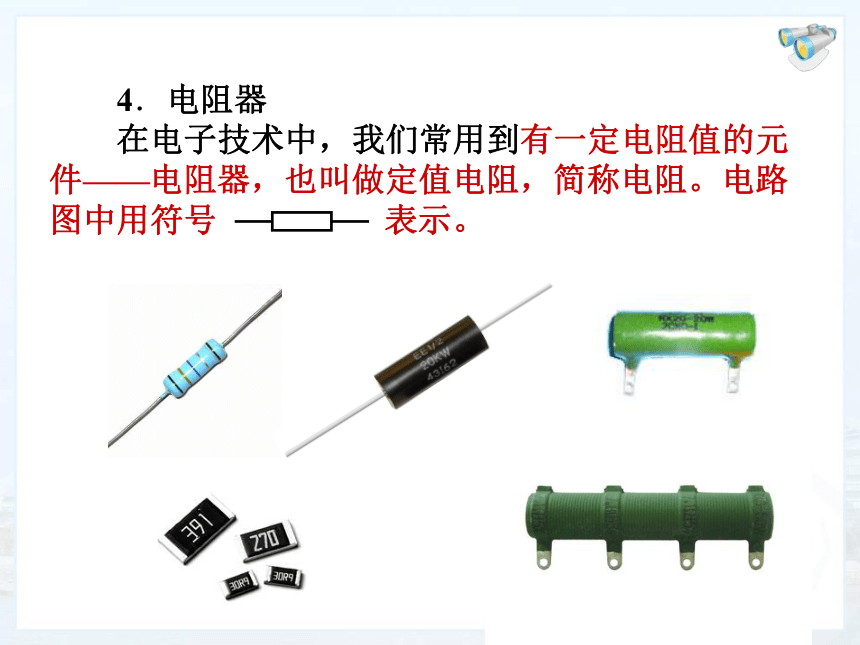

成博士学业。　　4．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号 表示。你知道吗？

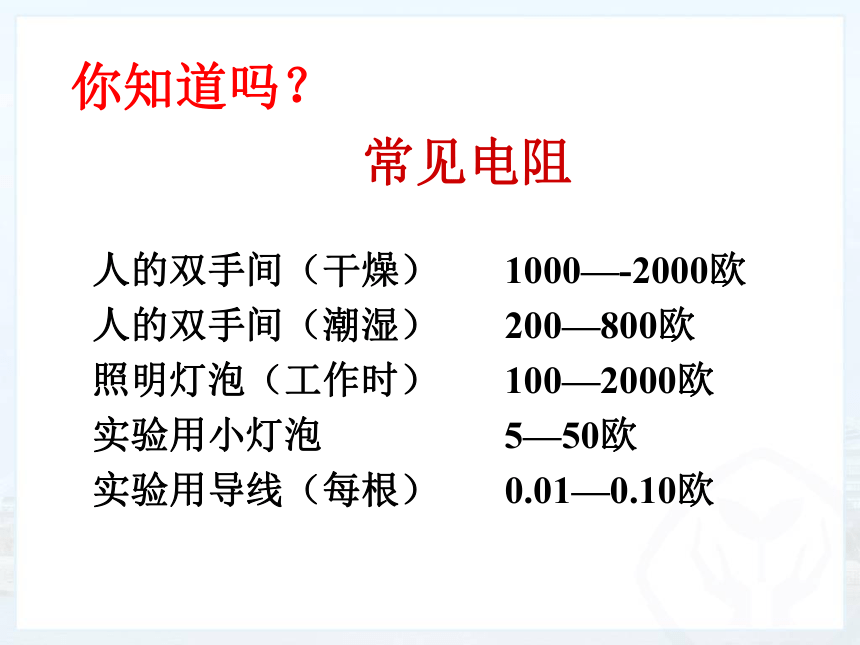

常见电阻
人的双手间（干燥） 1000—-2000欧
人的双手间（潮湿） 200—800欧
照明灯泡（工作时） 100—2000欧
实验用小灯泡 5—50欧
实验用导线（每根） 0.01—0.10欧●电阻的大小是否跟导线的长度有关；
●电阻的大小是否跟导线的粗细有关；
●其他因素。在材料一定的情况下，电阻的大小还和哪些因素有关？二、探究影响电阻大小的因素问　题猜　想实验方案1．探究电阻与导体长度的关系[实验方案]探究导体电阻与长度的关系。 控制的不变量有＿＿、＿＿、＿＿。材料　粗细　温度 实验结果：
材料、粗细相同的导体，长度越大，电阻＿＿。越大2．探究电阻与导体横截面积的关系研究导体的电阻与横截面积的关系[实验方案]控制的不变量有＿＿、＿＿、＿＿。 实验结果：
材料、长度相同的导体，横截面积越大，电阻＿＿。材料　长度　温度越小 在20℃时，长1米，横截面积1毫米2 的各种材料的电阻(欧姆)从表格中你发现了什么？实验结果：
长度、粗细相同的导体，电阻大小与材料有关。探究导体电阻与材料的关系。 [实验方案]控制的不变量有＿＿、＿＿、＿＿。长度　粗细　温度 1.电阻是导体本身的一种性质，它与通过导体的电流和导体两端的电压无关。
2.导体的电阻与导体的＿＿、＿＿、＿＿有关3.相同材料时，导体越长、横截面积越小，导体的电阻就＿＿。【小结】长度 横截面积 材料 越大例.关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计） （ ）
A.横截面积越大的导线，电阻越小
B.通过导体的电流为零时，电阻也变为零
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D思考的电阻为 10Ω它的电阻为多少?它的电阻为多少?拉成长度是原来的2倍。对折后长度是原来的0.5倍。40欧2.5欧实验3：电阻还与温度有关加热结论：金属导体温度越高，电阻越大，温度越低，电阻越小。超导现象:
当温度降低到一定程度时，某些材料电阻消失。 某些材料的温度降低到一定程度时,电
阻会突然消失.这就是超导现象。具有超导现象的导体叫做超导体。
利用超导原理,出现了磁悬浮列车。 根据研究表明,金属导体的电阻还与温度有关。温度升高,金属导体的电阻会增大。温度降低,金属导体的电阻会减少。　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。从表中可知，在同样条件下，＿、＿材料的电阻很小，＿＿、＿＿材料的电阻很大。一般常用＿＿材料来做导线，＿＿、＿＿来做绝缘体。 银　铜 陶瓷　橡胶铜陶瓷　橡胶人体电阻的一般值是＿＿＿＿＿＿欧。出汗时，人体的电阻值较＿＿；干燥时，人体的电阻值较＿＿。1000－2000 小大　　1．物理学中，用电阻来表示导体对电流阻碍作用的大小。(通常用字母R表示。)　　3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。 　　2．电阻的单位是欧姆，简称欧，符号Ω。课堂小结　　1．一个导体接在3伏的电源上，电阻大小为10欧，若从电路中取下这个导体，导体的电阻值为_______欧。
解析：
　　电阻大小为10欧，是这个导体本身的属性，与导体是否连在电路中，两端是否有电压，其中是否有电流都无关。练一练10　　2．简要回答下列问题：　　（1）高压线的绝缘子（如图）为什么用陶瓷材料而不用玻璃？练一练　　（2）铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？　　（3）为什么不能用湿手操作电器？　　3. A、B两根完全一样的导线，长度都是1 m。把A剪去一半，剩下的一半跟B相比，哪个电阻大？把A剩下的一半再拉长到 1 m跟B相比，哪个电阻大？ 练一练4.家用白炽灯的灯丝断了，有时适当动一动灯泡可以将灯丝搭上，能够再次亮起来，这时灯丝的电阻比原来
的电阻____。小 5.有一段裸导线，下列方法可以减小它的电阻的是（　 ）
A、把导线拉长一些　
B、把导线对折起来
C、加大导线两端的电压　　
D、减小通过导线的电流B
