视图(2)[上学期]

课件21张PPT。 第四章 视图与投影

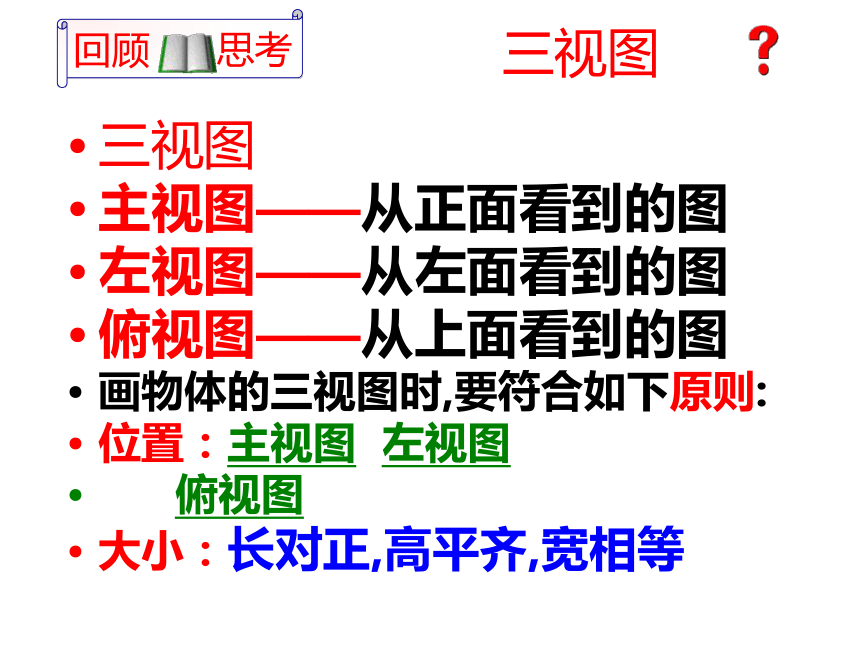

视图(第2课时)三视图三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图

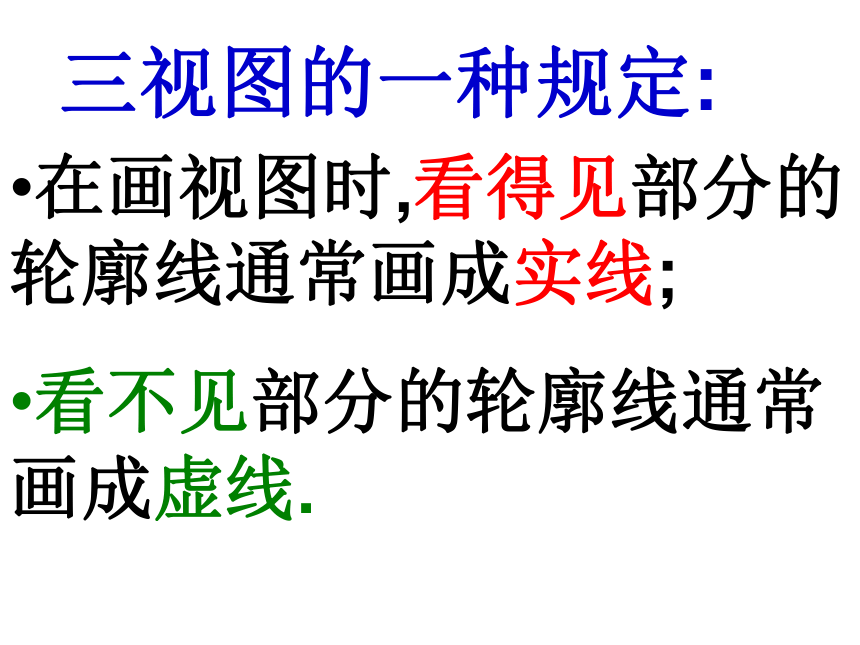

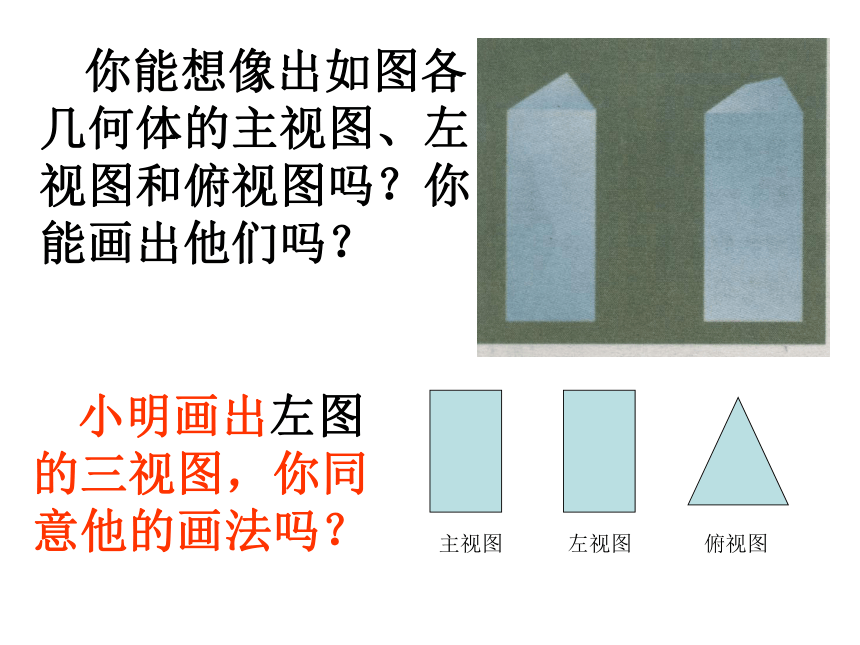

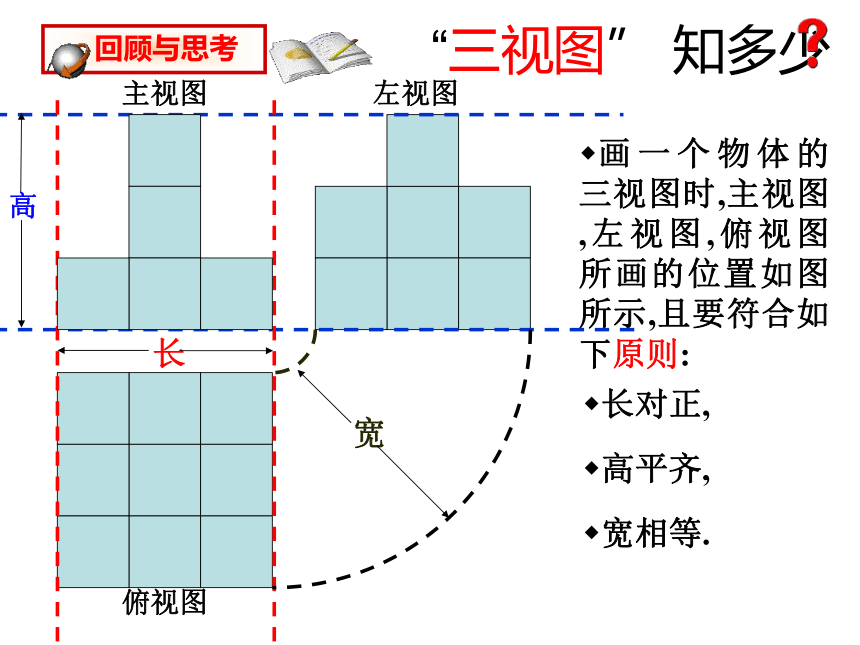

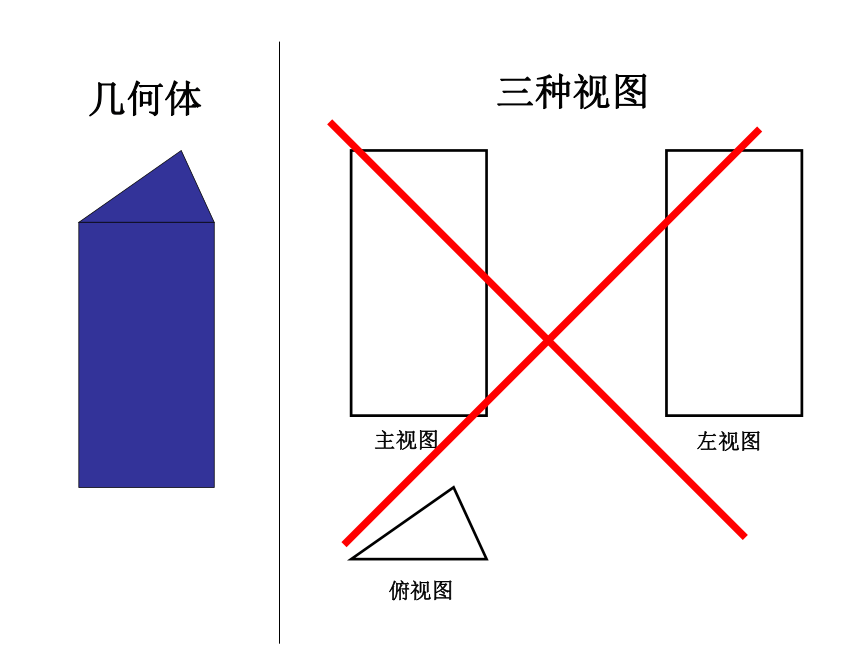

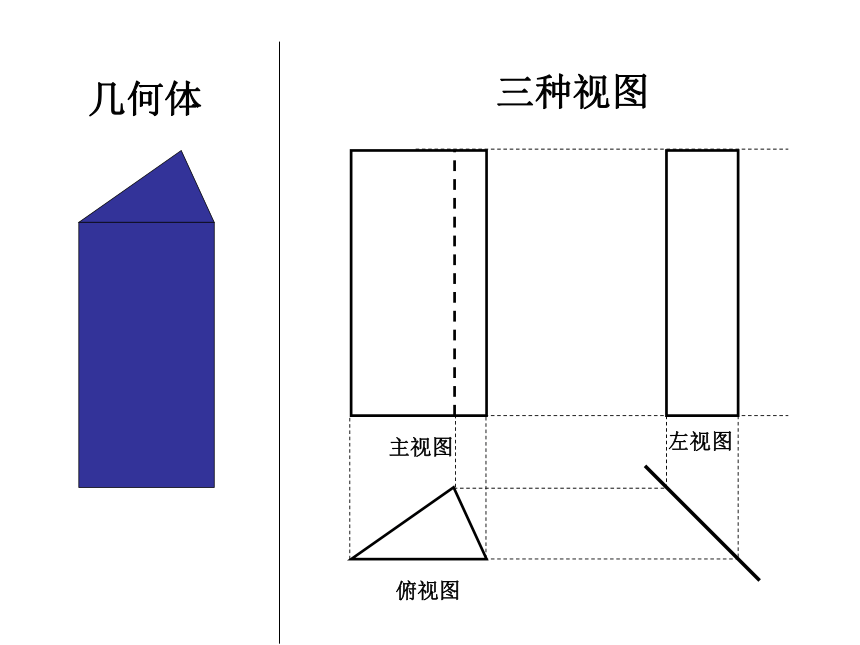

大小：长对正,高平齐,宽相等“三视图” 知多少画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:长对正,高平齐,宽相等.你能想像出如图各几何体的主视图、左视图和俯视图吗？你能画出他们吗？小明画出左图的三视图，你同意他的画法吗？几何体三种视图主视图左视图俯视图几何体三种视图主视图左视图俯视图三视图的一种规定:在画视图时,看得见部分的轮廓线通常画成实线;
看不见部分的轮廓线通常画成虚线.

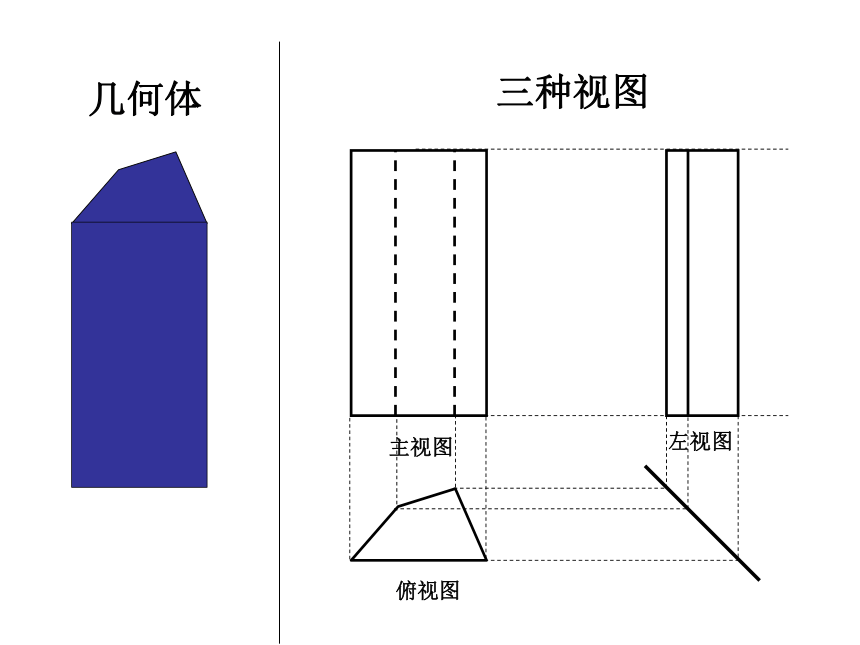

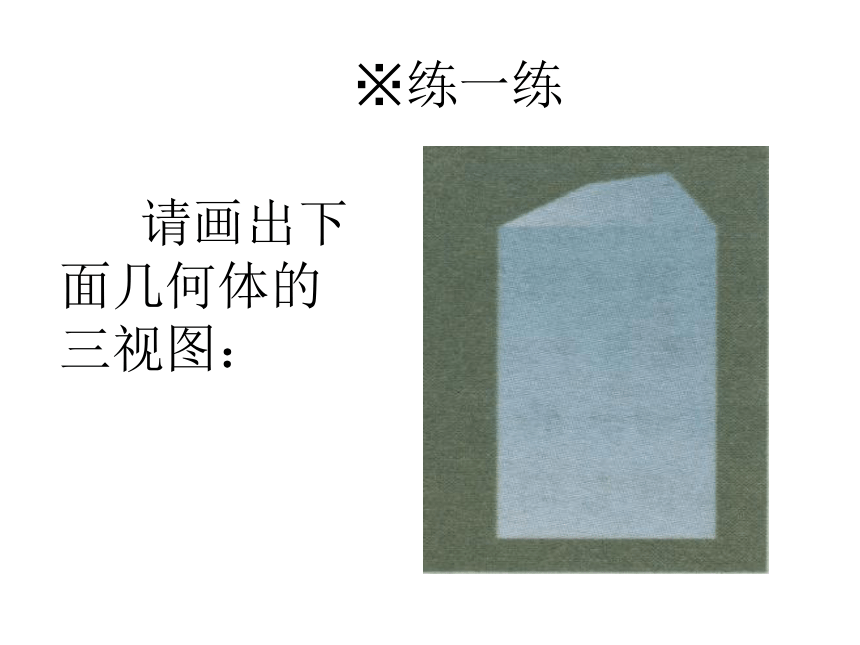

※练一练请画出下面几何体的三视图：几何体三种视图主视图左视图俯视图“做一做”已知俯视图,画出它的主视图,左视图.下图是底面为等腰直角三角形、等腰梯形的三棱柱,四棱柱的俯视图,尝试画出它的主视图和左视图,并与同伴交流.主视图左视图主视图左视图主视图左视图主视图左视图练习已知某四棱柱的俯视图如图所示,尝试画出它的主视图和左视图.练习已知某四棱柱的俯视图如图所示,尝试画出它的主视图和左视图.主视图俯视图左视图答案不唯一[高度不确定]练习画出图中几何体的主视图,左视图和俯视图.几何体三种视图俯视图主视图左视图练习小明和小亮观察同一个物体,该物体的俯视图是一个等腰梯形.小明看到的主视图如图1,而小亮看到的主视图如图2.你知道这是一个什么样的物体?小明和小亮分别是从哪个方向观察它的?图1图22、右面是空心圆柱的圆柱的两种视图，哪个有错误？为什么？
主视图俯视图1233、画出下列几何体的三视图：4、画出下列几何体的三视图：5、画出图中正六棱柱的三视图：
