中考视图与投影复习[下学期]

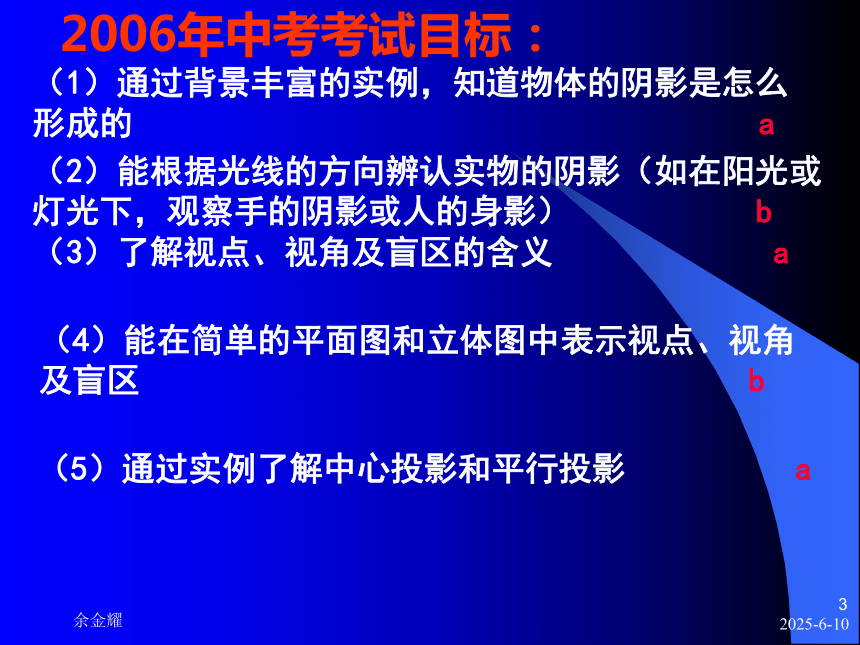

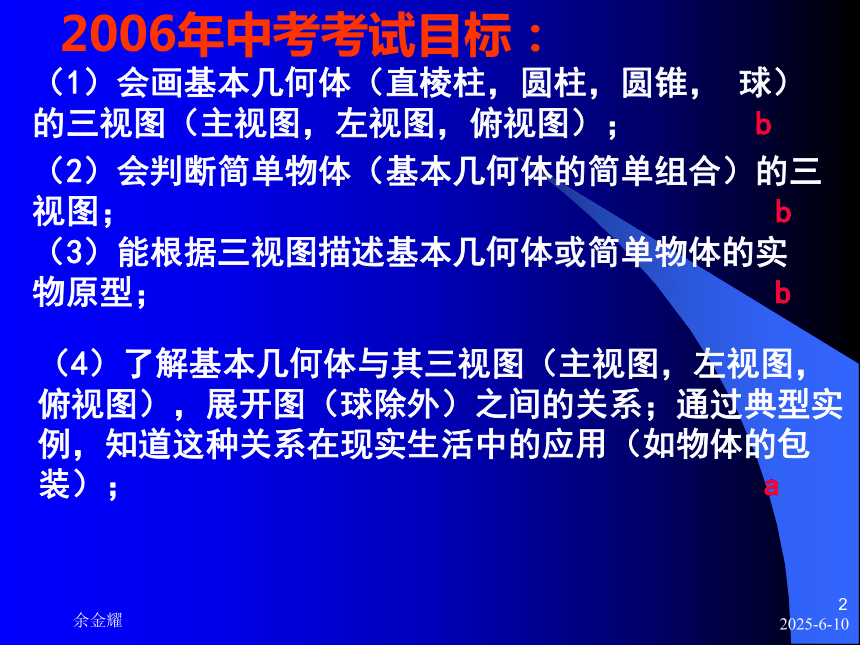

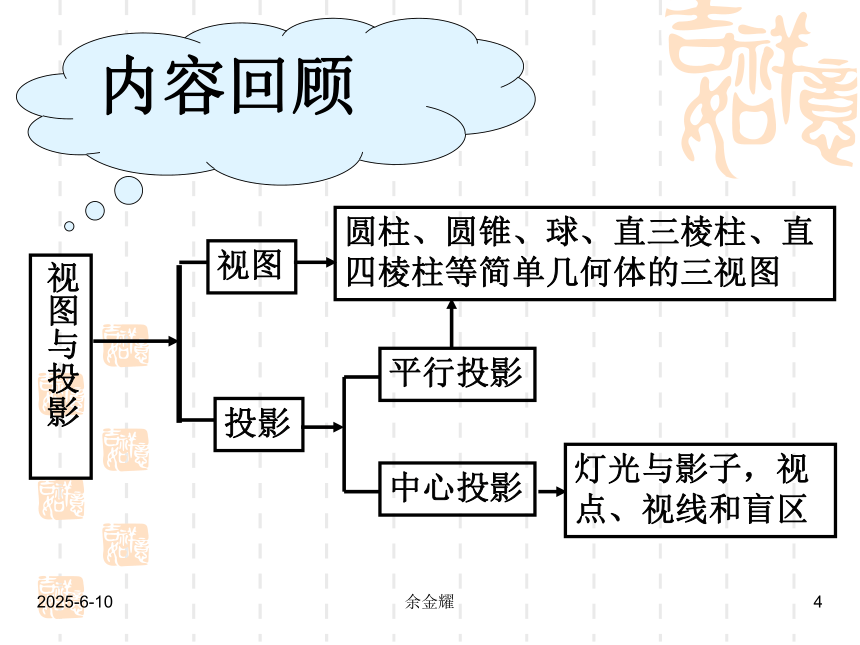

课件42张PPT。2019-3-16余金耀1中考视图与投影复习余金耀2019-3-16余金耀12006年中考考试目标： （1）会画基本几何体（直棱柱，圆柱，圆锥， 球）的三视图（主视图，左视图，俯视图）； b（2）会判断简单物体（基本几何体的简单组合）的三视图； b（3）能根据三视图描述基本几何体或简单物体的实物原型； b（4）了解基本几何体与其三视图（主视图，左视图，俯视图），展开图（球除外）之间的关系；通过典型实例，知道这种关系在现实生活中的应用（如物体的包装）； a2019-3-16余金耀12006年中考考试目标： （1）通过背景丰富的实例，知道物体的阴影是怎么形成的 a（2）能根据光线的方向辨认实物的阴影（如在阳光或灯光下，观察手的阴影或人的身影） b（3）了解视点、视角及盲区的含义 a（5）通过实例了解中心投影和平行投影 a（4）能在简单的平面图和立体图中表示视点、视角及盲区 b2019-3-16余金耀1中心投影视图与投影视图投影平行投影灯光与影子，视点、视线和盲区圆柱、圆锥、球、直三棱柱、直四棱柱等简单几何体的三视图内容回顾2019-3-16余金耀1一、视图
1.三视图

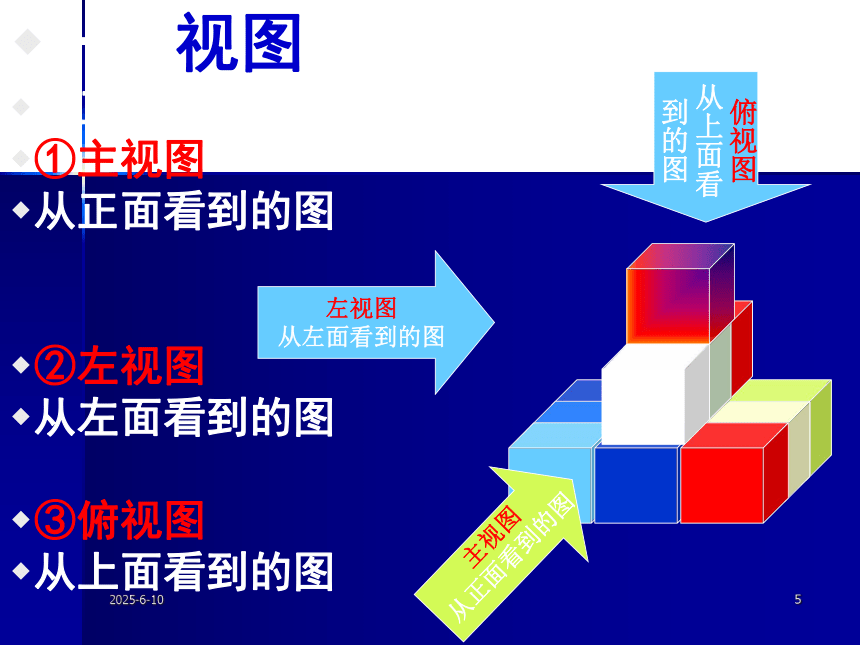

①主视图
从正面看到的图
②左视图
从左面看到的图
③俯视图
从上面看到的图左视图

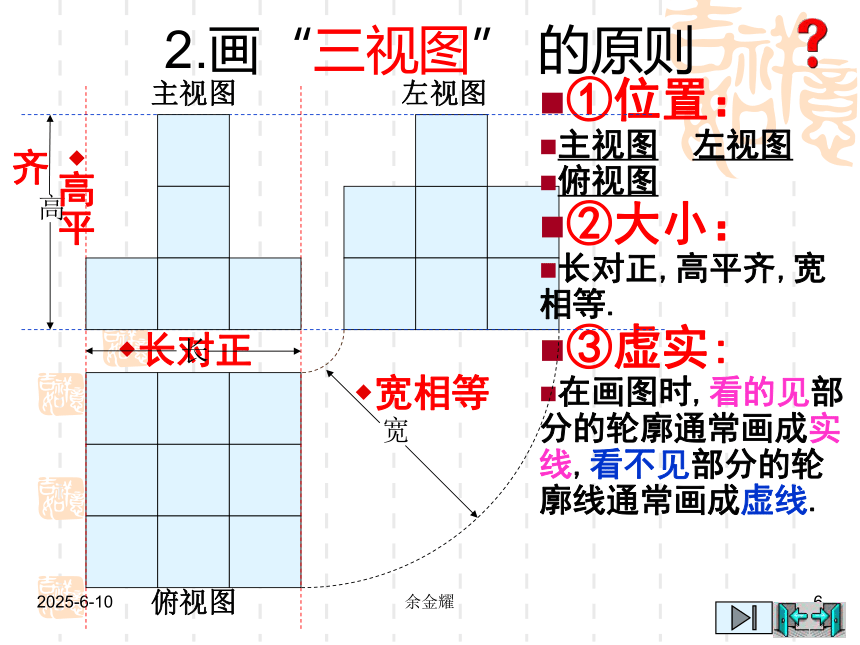

从左面看到的图2019-3-16余金耀12.画“三视图” 的原则①位置：
主视图 左视图
俯视图
②大小：
长对正,高平齐,宽相等.
③虚实:

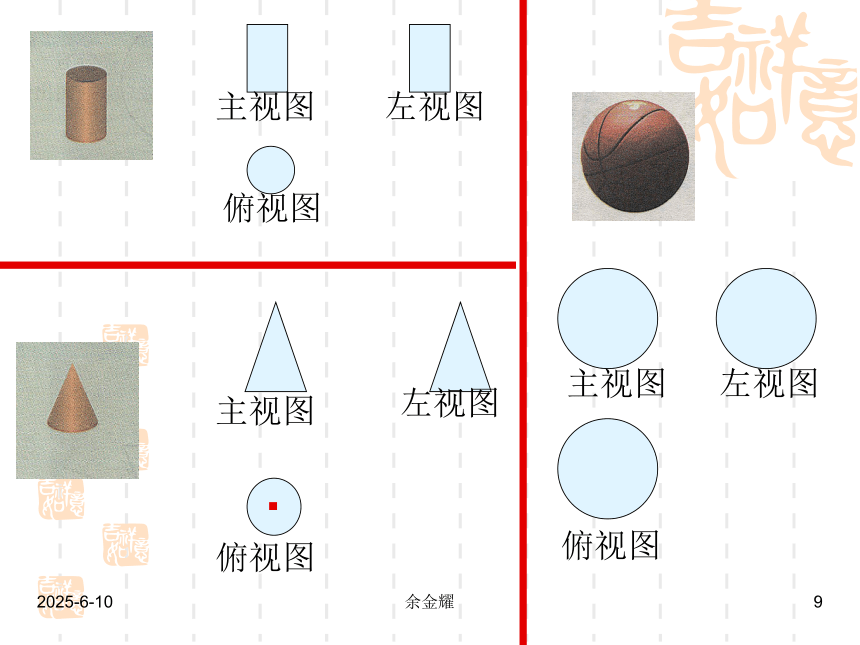

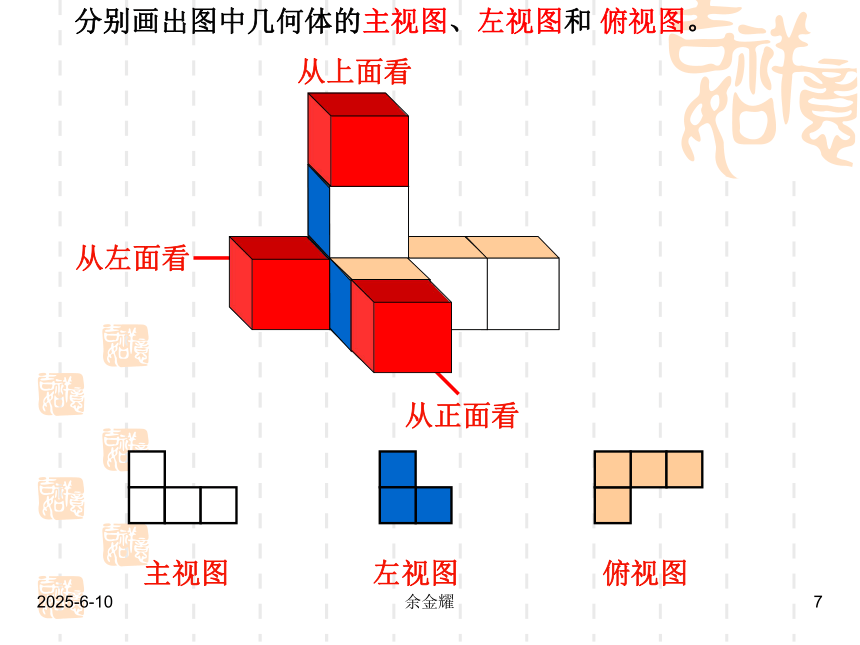

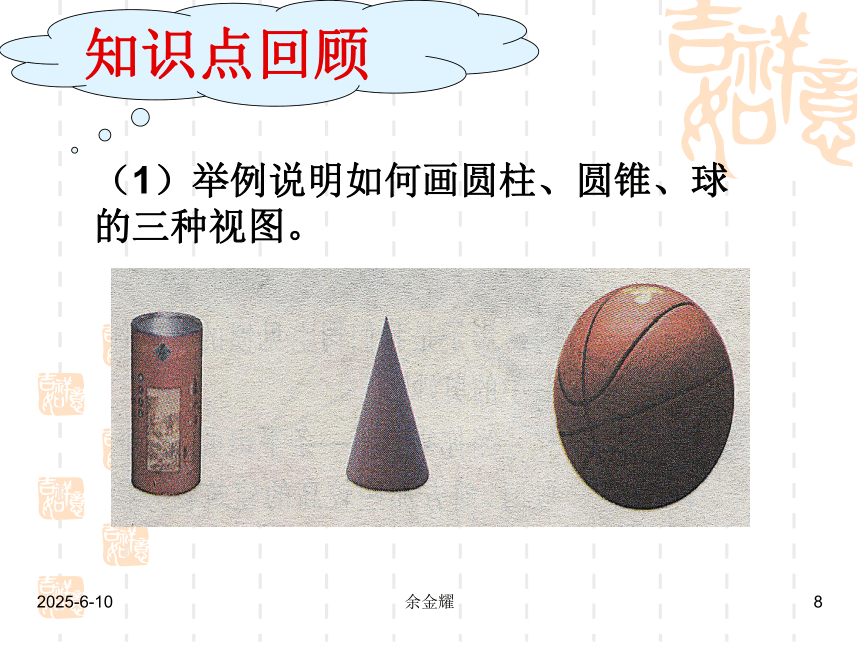

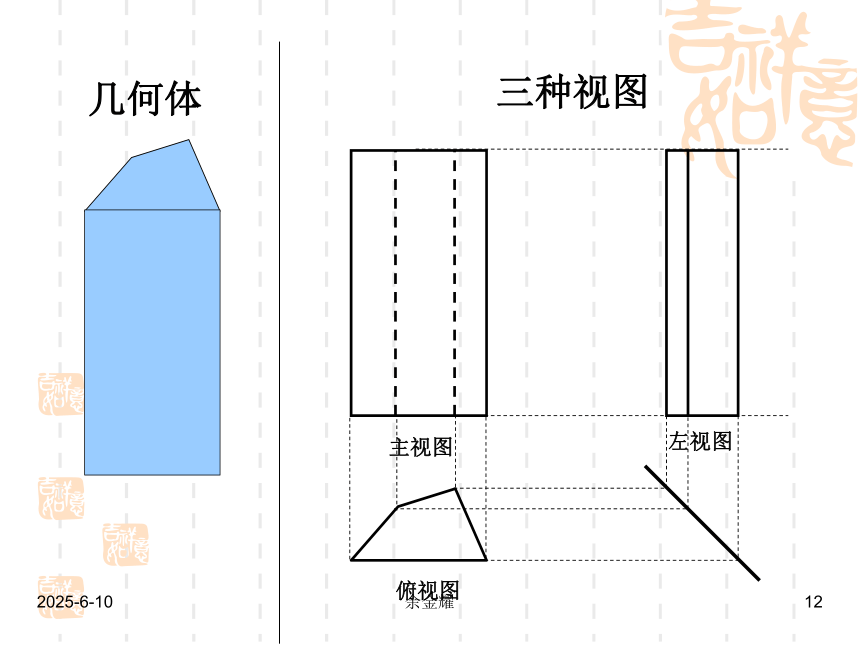

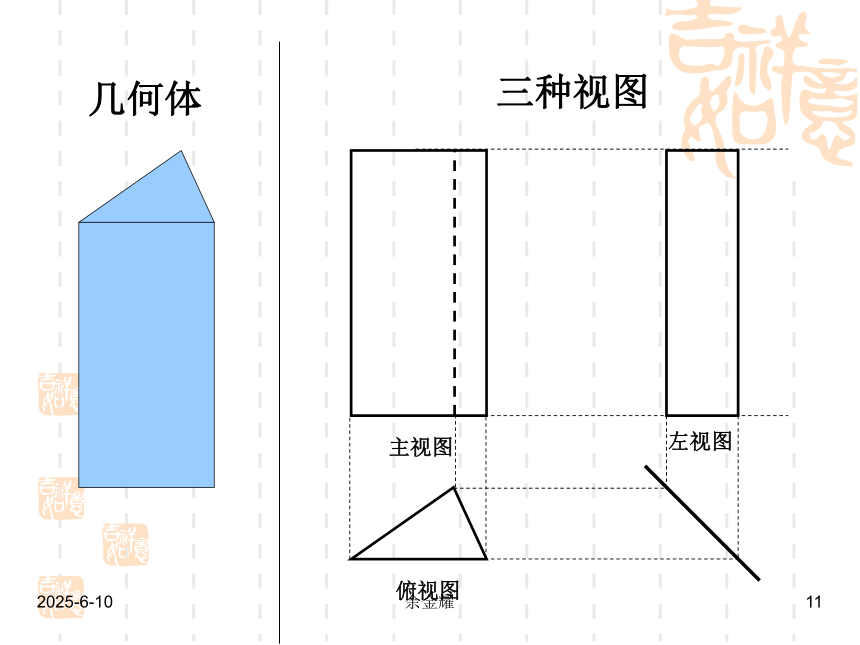

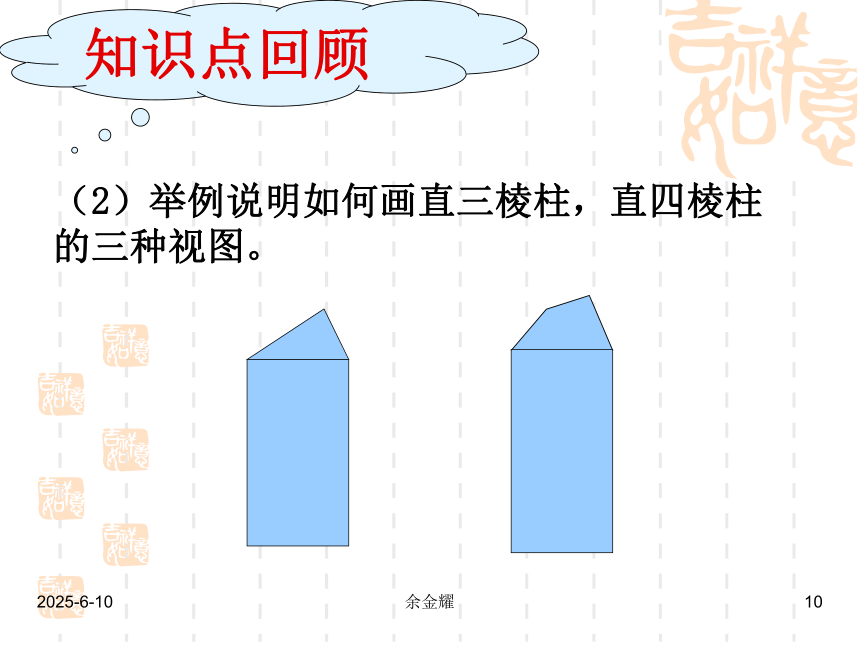

在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.长对正宽相等高平齐2019-3-16余金耀1从上面看从左面看从正面看主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。2019-3-16余金耀1知识点回顾2019-3-16余金耀12019-3-16余金耀1知识点回顾（2）举例说明如何画直三棱柱，直四棱柱的三种视图。2019-3-16余金耀1几何体三种视图主视图左视图俯视图2019-3-16余金耀1几何体三种视图主视图左视图俯视图2019-3-16余金耀1知识点回顾（3）投影、平行投影、中心投影的定义及举例。1、物体在光线的照射下，会在地面或墙壁上留下它得影子，这就是投影现象（projection)。
2019-3-16余金耀12、太阳光线可以看成平行光线，像这样的光线所形成的投影，称为平行投影（parallel projection).2019-3-16余金耀13、 探照灯、手电筒、路灯和台灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影（central projection）.2019-3-16余金耀1知识点回顾（4）已知两棵小树在同一时刻的影子，你如何确定影子是在太阳光线下还是在灯光的光线下形成的。2019-3-16余金耀1两光线相交于一点，因此它们是灯光下形成的.两条光线是平行，因此它们是太阳光下形成的.2019-3-16余金耀1知识点回顾（5）视点、视线、盲区的定义以及在生活中的应用。眼睛所在的位置称为视点，
由视点发出的光线称为视线，
眼睛看不到的地方称为盲区。2019-3-16余金耀1 例1：如右图所示，是由一些小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数。你能画出这个几何体的主视图和左视图吗？2019-3-16余金耀12019-3-16余金耀12019-3-16余金耀1例3下列几何体的三种视图有没有错误（不考虑尺寸）？为什么？如果错了，应怎样改正？⑴应 用2019-3-16余金耀1⒈下列几何体的三种视图有没有错误（不考虑尺寸）？为什么？如果错了，应怎样改正？⑵2019-3-16余金耀1⒉填线补全下面物体的三种视图：⑴⑵2019-3-16余金耀1⒊补全下列物体的三种视图：⑴⑵2019-3-16余金耀1⒋画出下列几何体的三种视图：2019-3-16余金耀16。如图⑴，小明站在残墙前，小亮在残墙面活动，又不被小明看见.请在图⑴的俯视图图⑵中画出小亮的活动区域.2019-3-16余金耀1课堂练习1、你能找出主视图和左视图完全相同的几何体吗？
你能找出三种视图完全相同的几何体吗？请各举两例。2019-3-16余金耀1课堂练习2、如下图，是由一些相同的小正方体构成的几何体的三视图，请问这几何体小正方体中的个数是———。A. 4
B. 5
C. 6
D. 7 A2019-3-16余金耀1课堂练习3.下面的四组图形中，如图所示的圆 柱体的三视图的是————DCBAB2019-3-16余金耀1课堂练习4、画出下列几何体的三种视图。2019-3-16余金耀1课堂练习5、(1)试确定图中路灯的位置，
并画出此时小赵在路灯下的影子。2019-3-16余金耀15、（2）同一时刻，两根木棒的影子如图，请画出图中另一根木棒的影子。与同伴进行交流。 课堂练习拓展2019-3-16余金耀16、如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图： 主视图 左视图 俯视图 2019-3-16余金耀17．在同一时刻，两根长度不等的竿子置于阳
光之下，但它们的影长相等，那么这两根
竿子的相对位置是 【 】
A 、两根都垂直于地面
B 、两根平行斜插在地上
C 、两根竿子不平行
D 、一根到在地上8、晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是【 】
A. 变长 B.变短
C. 先变长后变短 D.先变短后变长
2019-3-16余金耀19、小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为【 】
A.上午12时 B.上午10时
C.上午9时30分 D.上午8时
10、对同一建筑物，相同时刻在太阳光下的影子冬天比夏天【 】
A.短 B.长 C.看具体时间 D.无法比较2019-3-16余金耀111、 如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是【 】
A. ①②③④ B. ④①③②
C. ④②③① D. ④③②①2019-3-16余金耀112．有一实物如图，那么它的主视图 （ ）
?
?
?
?

A B C D
?
2019-3-16余金耀113、与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花和一棵树。
晚上，幕墙反射路灯灯光形成了那盆花的影子(如图所示)，树影 是路灯灯光形成的。你能确定此时路灯光源的位置吗？P2019-3-16余金耀1 14. 你能从下面所给的三视图中推断出它们分别表示什么几何体吗?(1)(2)(3)(4)2019-3-16余金耀115.某两个物体的三视图如图所示.请分别说出它们的形状.16.由几个相同的小立方块搭成的几何体的俯视图如图所示.方格中的数字表示该位置的小方块的个数.请画出这个几何体的三视图.2019-3-16余金耀117.一个几何体的三个视图都是全等的正方形, 则这个几何体是______.18.一个几何体的三视图都是半径相等的圆,则这个几何体是_______.19.一个几何体的主视图和左视图如图所示,它是什么几何体?请补画这个几何体的俯视图.20.一个直棱柱的主视图和俯视图如图所示.描述这个直棱柱的形状,并补画它的左视图.
