人教版九年级物理全一册第15章电流和电路单元测试（含答案）

人教版九年级物理全一册第15章电流和电路单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）

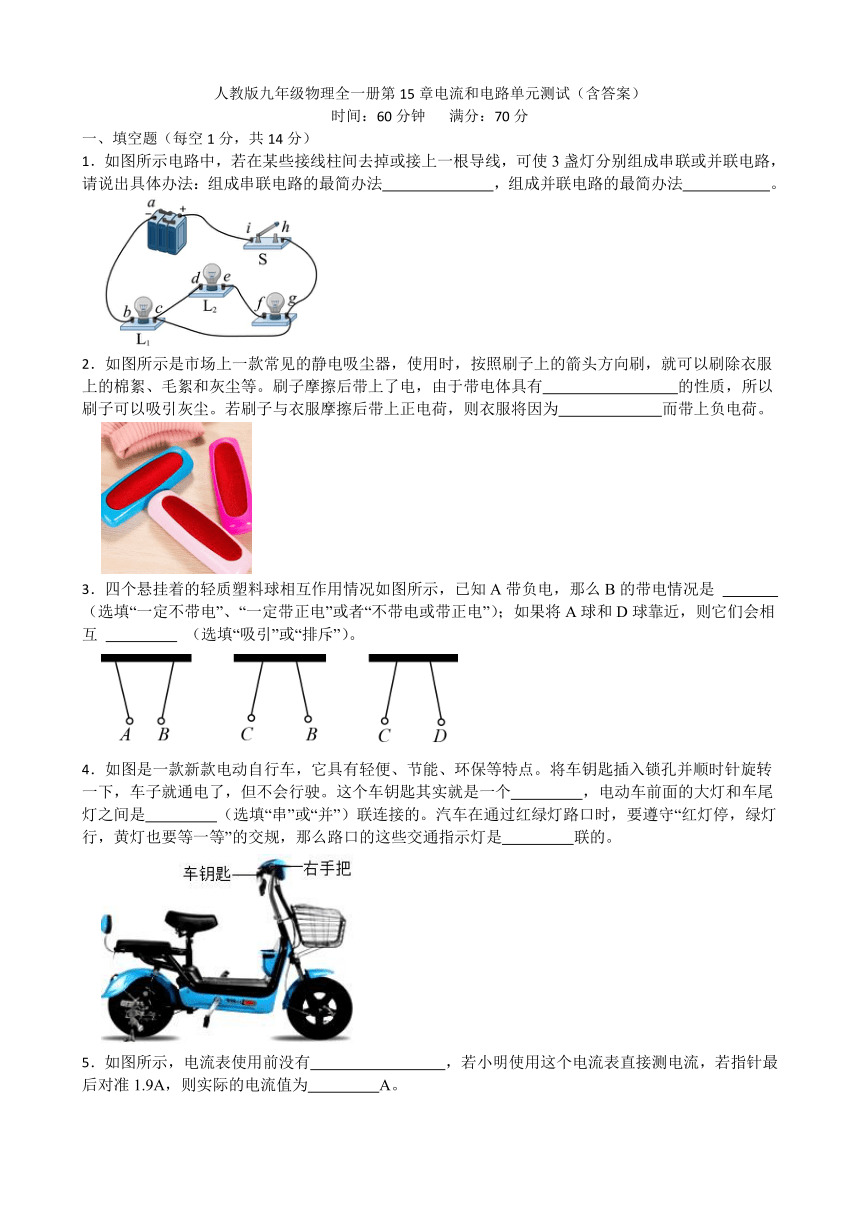

1．如图所示电路中，若在某些接线柱间去掉或接上一根导线，可使3盏灯分别组成串联或并联电路，请说出具体办法：组成串联电路的最简办法　 　，组成并联电路的最简办法　 　。
2．如图所示是市场上一款常见的静电吸尘器，使用时，按照刷子上的箭头方向刷，就可以刷除衣服上的棉絮、毛絮和灰尘等。刷子摩擦后带上了电，由于带电体具有　 　的性质，所以刷子可以吸引灰尘。若刷子与衣服摩擦后带上正电荷，则衣服将因为　 　而带上负电荷。
3．四个悬挂着的轻质塑料球相互作用情况如图所示，已知A带负电，那么B的带电情况是 　 　 （选填“一定不带电”、“一定带正电”或者“不带电或带正电”）；如果将A球和D球靠近，则它们会相互 　 　 （选填“吸引”或“排斥”）。
4．如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个　 　，电动车前面的大灯和车尾灯之间是　 　（选填“串”或“并”）联连接的。汽车在通过红绿灯路口时，要遵守“红灯停，绿灯行，黄灯也要等一等”的交规，那么路口的这些交通指示灯是　 　联的。
5．如图所示，电流表使用前没有　 　，若小明使用这个电流表直接测电流，若指针最后对准1.9A，则实际的电流值为　 　A。

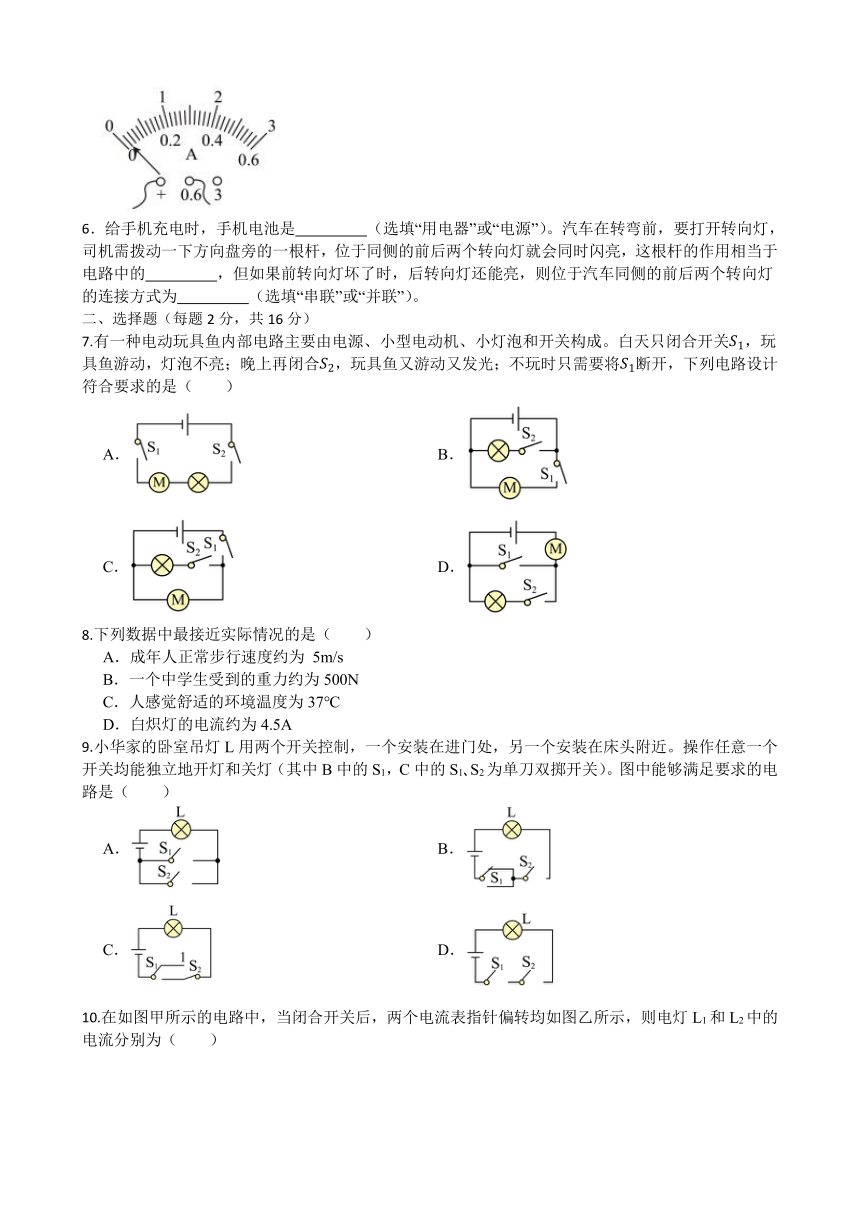

6．给手机充电时，手机电池是　 　（选填“用电器”或“电源”）。汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，位于同侧的前后两个转向灯就会同时闪亮，这根杆的作用相当于电路中的　 　，但如果前转向灯坏了时，后转向灯还能亮，则位于汽车同侧的前后两个转向灯的连接方式为　 　（选填“串联”或“并联”）。
二、选择题（每题2分，共16分）
7.有一种电动玩具鱼内部电路主要由电源、小型电动机、小灯泡和开关构成。白天只闭合开关，玩具鱼游动，灯泡不亮；晚上再闭合，玩具鱼又游动又发光；不玩时只需要将断开，下列电路设计符合要求的是（　　）
A． B．
C． D．
8.下列数据中最接近实际情况的是（　　）
A．成年人正常步行速度约为 5m/s
B．一个中学生受到的重力约为500N
C．人感觉舒适的环境温度为37℃
D．白炽灯的电流约为4.5A
9.小华家的卧室吊灯L用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯（其中B中的S1，C中的S1 S2为单刀双掷开关）。图中能够满足要求的电路是（　　）
A． B．
C． D．

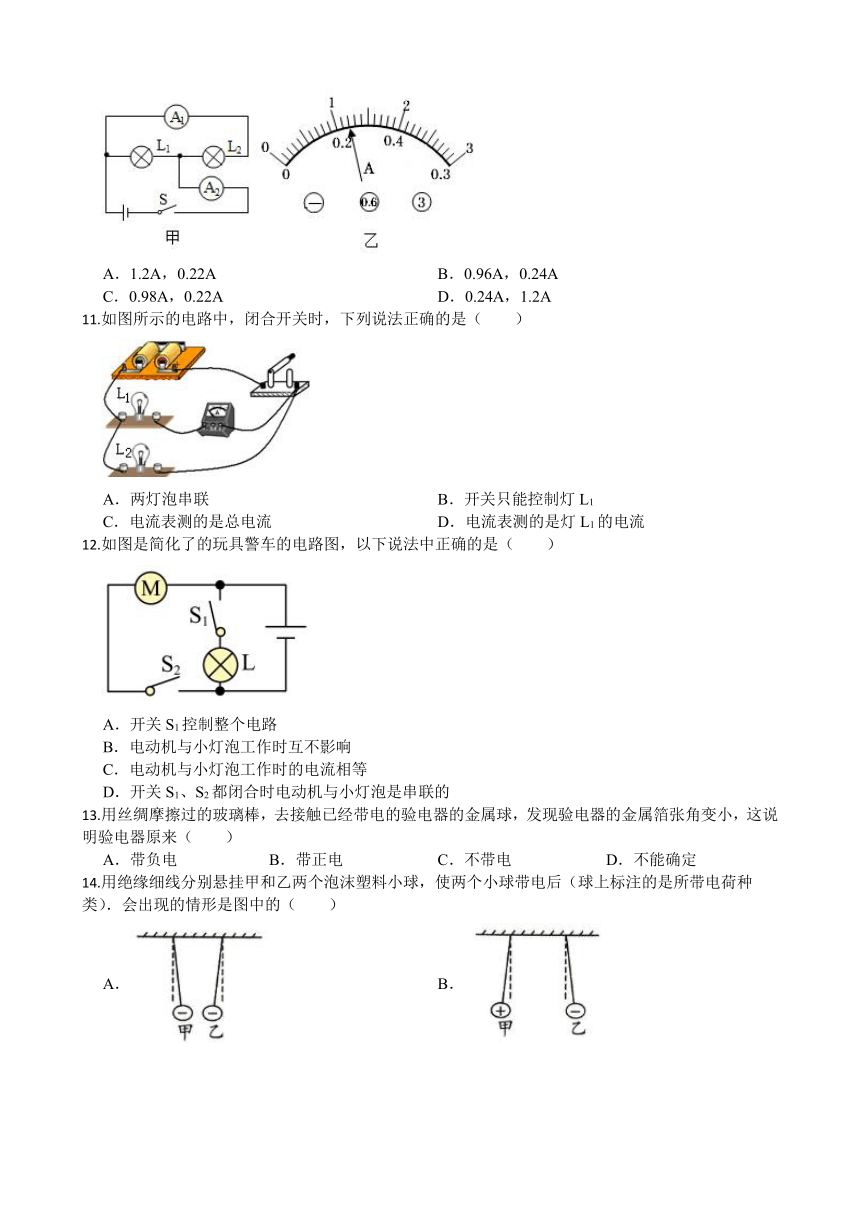

10.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（　　）
A．1.2A，0.22A B．0.96A，0.24A
C．0.98A，0.22A D．0.24A，1.2A
11.如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯泡串联 B．开关只能控制灯L1
C．电流表测的是总电流 D．电流表测的是灯L1的电流
12.如图是简化了的玩具警车的电路图，以下说法中正确的是（　　）
A．开关S1控制整个电路
B．电动机与小灯泡工作时互不影响
C．电动机与小灯泡工作时的电流相等
D．开关S1、S2都闭合时电动机与小灯泡是串联的
13.用丝绸摩擦过的玻璃棒，去接触已经带电的验电器的金属球，发现验电器的金属箔张角变小，这说明验电器原来（　　）
A．带负电 B．带正电 C．不带电 D．不能确定
14.用绝缘细线分别悬挂甲和乙两个泡沫塑料小球，使两个小球带电后（球上标注的是所带电荷种类）．会出现的情形是图中的（　　）
A． B．
C． D．
三、画图题（每题2分，共4分）

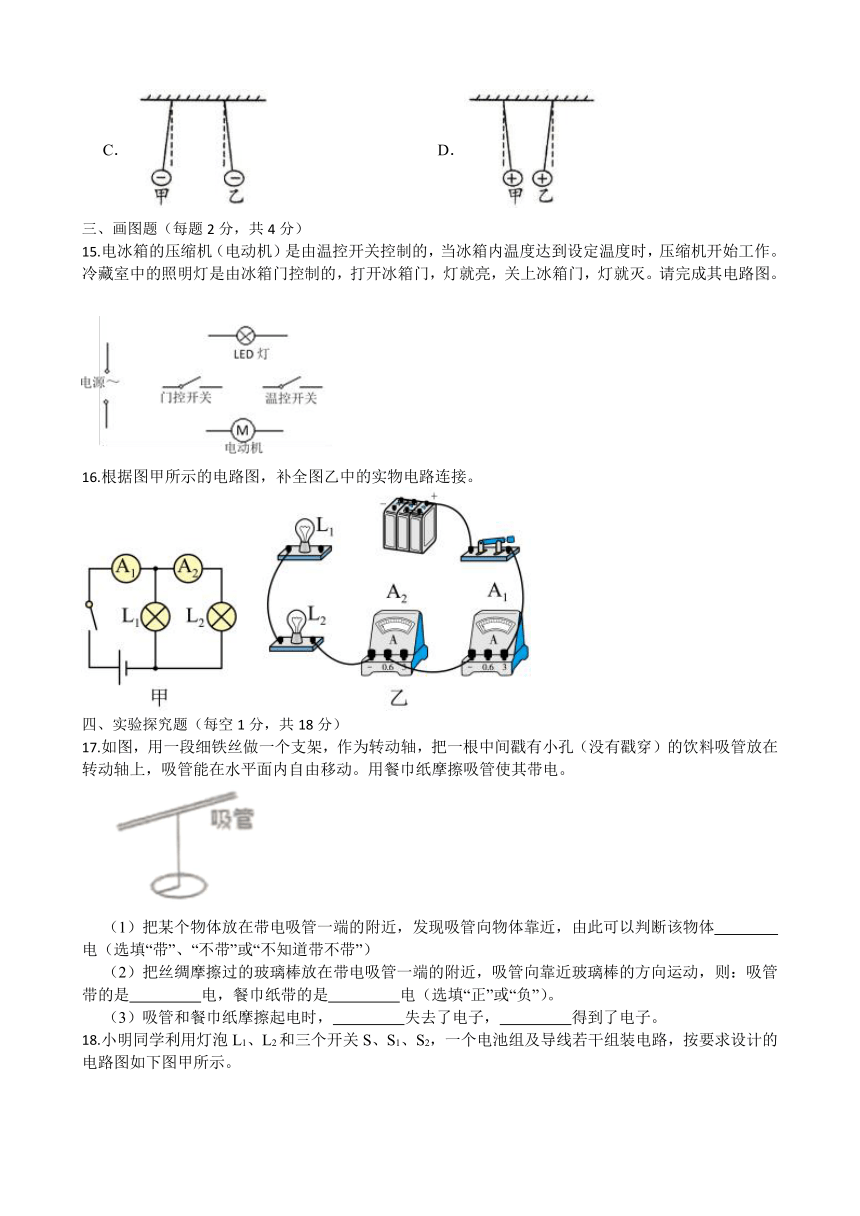

15.电冰箱的压缩机（电动机）是由温控开关控制的，当冰箱内温度达到设定温度时，压缩机开始工作。冷藏室中的照明灯是由冰箱门控制的，打开冰箱门，灯就亮，关上冰箱门，灯就灭。请完成其电路图。
16.根据图甲所示的电路图，补全图乙中的实物电路连接。
四、实验探究题（每空1分，共18分）
17.如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由移动。用餐巾纸摩擦吸管使其带电。
（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此可以判断该物体　 　电（选填“带”、“不带”或“不知道带不带”）
（2）把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，吸管向靠近玻璃棒的方向运动，则：吸管带的是　 　电，餐巾纸带的是　 　电（选填“正”或“负”）。
（3）吸管和餐巾纸摩擦起电时，　 　失去了电子，　 　得到了电子。
18.小明同学利用灯泡L1、L2和三个开关S、S1、S2，一个电池组及导线若干组装电路，按要求设计的电路图如下图甲所示。
（1）电路图中灯泡L1、L2是　 　（填“串联”或“并联”）的；
（2）根据电路图中电流方向（黑色箭头），判断电源上端是　 　（填“正”或“负”）极；
（3）连接的实物电路如图乙所示，请你用笔划线代替导线将实物图中未连接好的导线补充完整（连线不许交叉）；
（4）三个开关都闭合后，只有灯泡L2发光，则电路故障可能是　 　或　 　，为了进一步确定故障原因，小明将L1、L2互换位置，再次将开关都闭合后，发现只有L1发光，则可以确定故障是　 　。
19.某同学画出的电路图如图甲所示。
（1）根据电路图，用笔代替导线在图乙中连接实物则。
（2）闭合开关后，电流表指针偏转如图丙所示，指针偏转的角度很小。出现这种现象的原因是：　 　，接下来的操作应该是　 　。
（3）更正连接后再次闭合开关，发现L1亮，L2不亮。小组同学提出了不同的猜想：
A、灯泡L2断路 B、灯泡L2短路 C、灯泡完好，但因为电流太小无法发光或发光不明显
①猜想是错误的　 　（填序号），你的判断依据是　 　
②为了进一步排除故障，实验小组的同学将灯泡L2拧出，用导线直接接在一节干电池上，下图中连接方法正确的是　 　。
③如下图，这样连接能否使两个完好的灯泡都发光？　 　
五、计算题（每题9分，共18分）
20.在如图所示的电路中，
（1）当开关S1接C，S2接B时，电流表的读数是0.34A．则通过灯L1和L2的电流各是多少？
（2）当开关S1接C，S2接A时，电流表的读数是0.6A，这时通过L1的电流不变，则通过L2的电流是多少？
（3）当开关S1断开，S2接B时，电流表的读数是0.15A，则此时通过L2的电流为多少？
21.如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少A？通过L1的电流是多少A？
（2）闭合开关后，图乙中电流表A1的示数是多少A？
（3）图乙中通过灯L2的电流为多少A？
答案
1.去掉cg之间的导线；用导线连接bf/be/ae/af
2.吸引轻小物体；得到电子
3.一定带正电；吸引
4.开关；并；并
5.调零（校零）；1.8
6.用电器；开关；并联
7.C8.B9.C10.B11.D12.B13.A14.C
15.解：如图所示：
16.解：如图所示：
17.（1）不知道带不带 （2）负；正 （3）餐巾纸；吸管
18.（1）并联
（2）负
（3）
（4）L1断路；S1断路；S1断路
19.（1）
（2）电流表量程选大了；改接0~0.6A量程
（3）A；串联电路中如果一个用电器断开，其余用电器都不工作；B、D；能
20.（1）解：当开关S1接C，S2接B时，灯L2被短路，通过L2的电流为0A，只有L1的简单电路，电流表的读数就是通过L1的电流为0.34A。
答：通过灯L1的电流为0.34A，通过L2的电流为0A；
（2）当开关S1接C，S2接A时，灯L1和L2的并联，电流表所测电流为干路电流，读数是0.6A，这时通过L1的电流不变，则通过L2的电流是
I2=I-I1=0.6A﹣0.34A=0.26A
答：通过L2的电流是0.26A；
（3）当开关S1断开，S2接B时，灯L1和L2的串联，通过两个灯泡的电流相等，均为0.15A。
答：通过L2的电流为0.15A。
21.（1）解：由图甲知，开关闭合时，L1被电流表短路，故通过L1的电流I1=0A
只有L2接入电路中，故L2的电流大小为电流表示数：即I2=1.2A
答：图甲中通过L2的电流是1.2A，通过L1的电流为0A；
（2）解：由图丙可知，电流表所接量程为0~0.6A，对应分度值为0.02A，由指针位置可知，此时电流为0.48A，故通过A1的示数为I1′=0.48A
答：图乙中电流表A1的示数是0.48A；
（3）解：由图乙知，开关闭合时，L1与L2并联，电流表A测干路电流，A1测通过L1的电流，由并联电路的电流特点可得，L2的电流大小为I2′=IA-I1′=1.2A-0.48A=0.72A
答：图乙中通过灯L2的电流为0.72A。
