§4-1 视图(2) 三视图.[下学期]

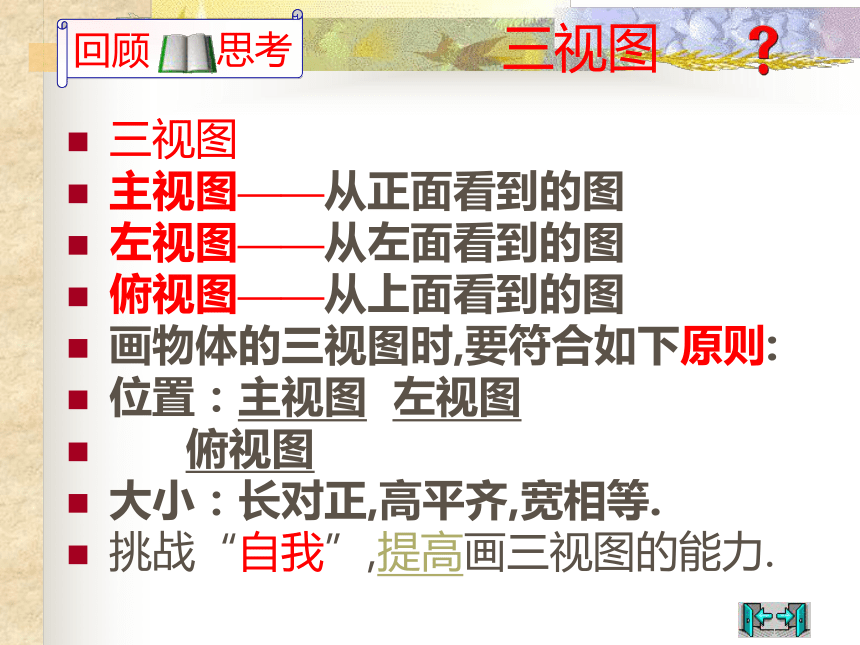

课件10张PPT。九年级数学(上)第四章 视图与投影 1.视图（2）三视图三视图三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.

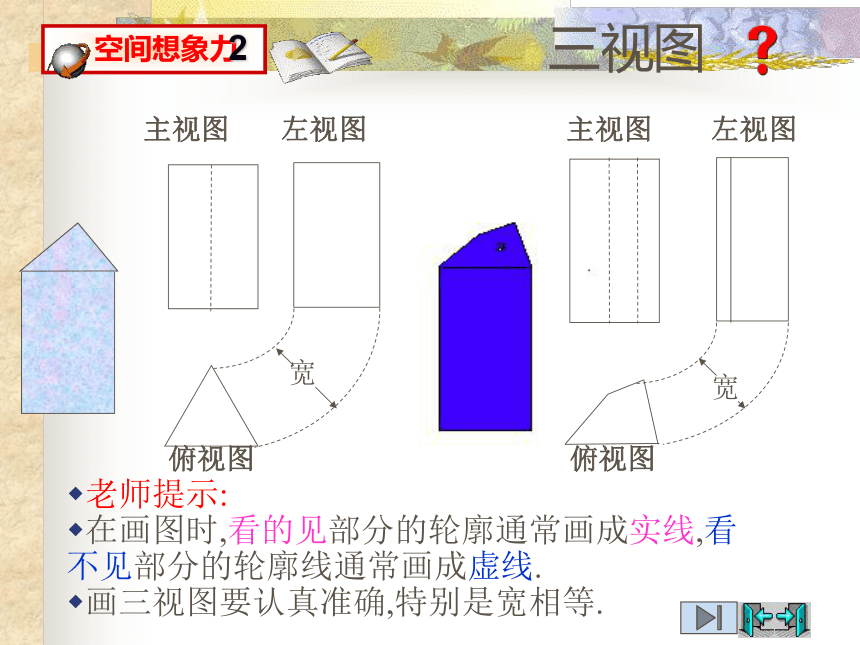

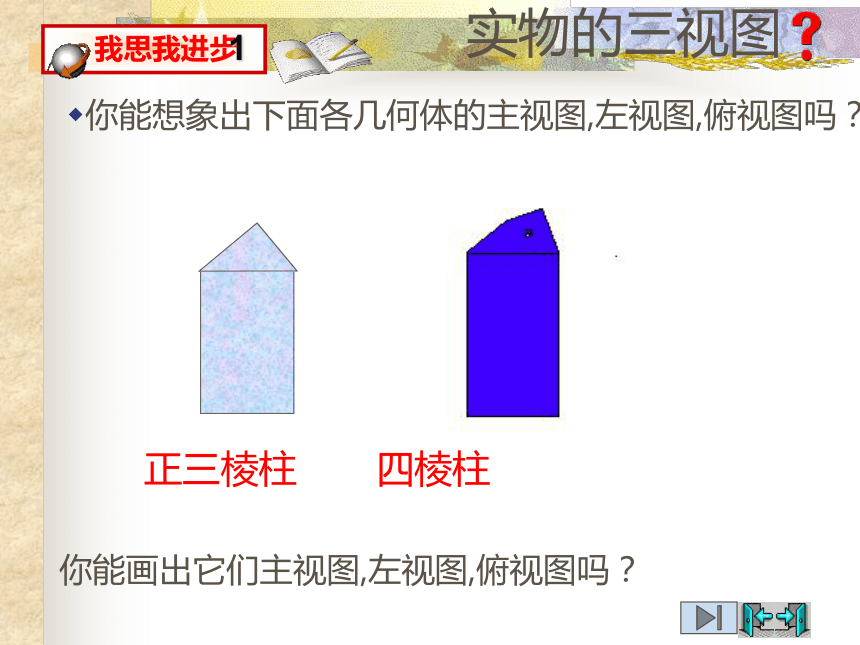

挑战“自我”,提高画三视图的能力.实物的三视图你能想象出下面各几何体的主视图,左视图,俯视图吗？ 正三棱柱 四棱柱你能画出它们主视图,左视图,俯视图吗？三视图主视图左视图俯视图老师提示:
在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.

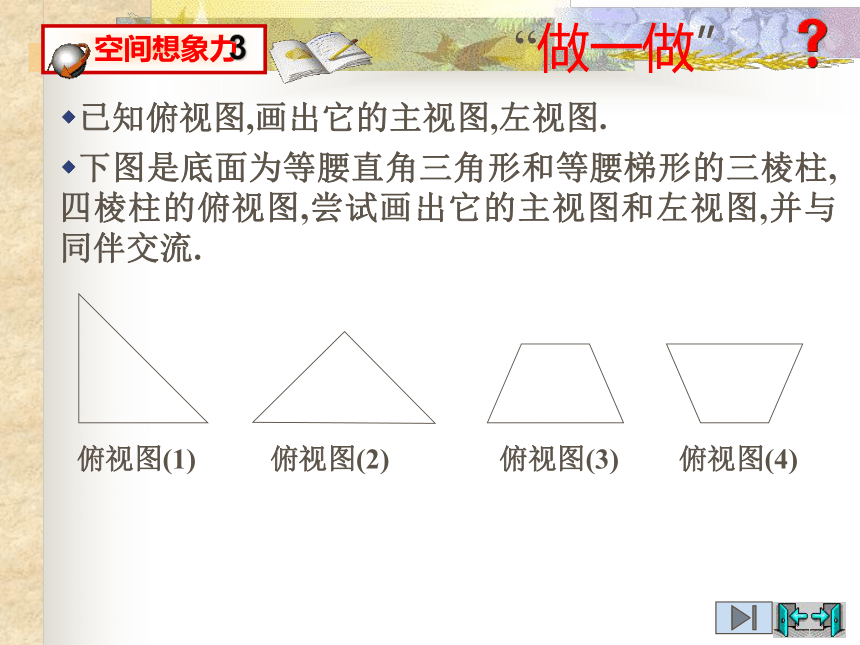

画三视图要认真准确,特别是宽相等.主视图左视图俯视图“做一做”已知俯视图,画出它的主视图,左视图.下图是底面为等腰直角三角形和等腰梯形的三棱柱,四棱柱的俯视图,尝试画出它的主视图和左视图,并与同伴交流.“做一做”“做一做”“三视图”已知某四棱柱的俯视图如图所示,尝试画出它的主视图和左视图,并与同伴交流.回味无穷三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
虚实:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.
挑战“自我”,提高画三视图的能力.结束寄语画三视图是培养空间想象力的一个重要途径.
在挑战自我的平台(由物体画三视图,反过来由三视图想象实物的形状)充分展现自我才华.
