人教版九年级物理全一册第15章电流和电路单元测试（含答案）

人教版九年级物理全一册第15章电流和电路单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.如图所示，用带正电的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则a、b接触时，电子转移的方向为　 　到　 　（选填“a”或“b”）。
2.用丝绸摩擦过的玻璃棒因失去电子带 　 　电荷。检验物体是否带电的仪器——验电器的工作原理是同种电荷相互 　 　。
3.小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示，请根据该小灯熄灭的原因判断众小灯的电路连接方式：若该小灯处短路，则众小灯　 　联；若该小灯处断路，则众小灯　 　联。小华想进一步确定小灯的连接方式，她取出其中一个小灯，此时所有的灯都不发光，说明发光棒众小灯是　 　联。
4.如图所示，用与丝绸摩擦过的玻璃棒和与毛皮摩擦过的橡胶棒进行实验，将两个带电棒相互靠近，相互吸引的是图　 　，（选填“甲”、“乙”或“丙”）；丝绸摩擦过的玻璃棒带正电，是因为玻璃棒的原子核对核外电子的束缚能力较　 　（选填“强”或“弱”），在摩擦过程中容易　 　（选填“得到”或“失去”）电子。
5.图甲为小灯泡的内部结构图，如图乙连接，各处接触良好，电池电量充足，此时　 　（选填“有”或“没有”）电流经过小灯泡灯丝，此电路是　 　（选填“通路”、“断路”或“短路”）。
6.如图甲所示，验电器A带负电，B不带电。验电器A的箔片之所以张开是由于　 　的缘故；用带有绝缘柄的金属棒把验电器A、B两金属球连接起的瞬间如图乙所示，金属棒中电流方向　 　（选填“向左”或“向右”）。
二、选择题（每题2分，共16分）
7.用毛皮摩擦过的橡胶棒A带负电。 如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。 下列说法正确的是（　　）
A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强
B．图甲中，金属箔张开是因为异种电荷相互排斥
C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小
D．图乙中，金属球B上的一部分电子转移到金属箔上
8.秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（　　）
A．梳头后，梳子带电而头发不带电
B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷
C．梳子与头发摩擦的过程中，创造了电荷
D．梳头后变得蓬松，是因为头发带上了同种电荷
9.甲、乙、丙三个轻质小球，已知甲带正电。甲和乙互相吸引，丙和甲互相排斥，则（　　）
A．乙一定带正电，丙可能带负电 B．乙可能不带电，丙一定带负电
C．乙可能不带电，丙一定带正电 D．乙一定不带电，丙可能带正电
10.如图所示，把一束丝线一端扎紧，用干燥的手从上向下捋几下，发现丝线张开了。这是因为（　　）
A．同种电荷相互排斥 B．异种电荷相互排斥
C．分子之间存在斥力 D．摩擦创造了电荷

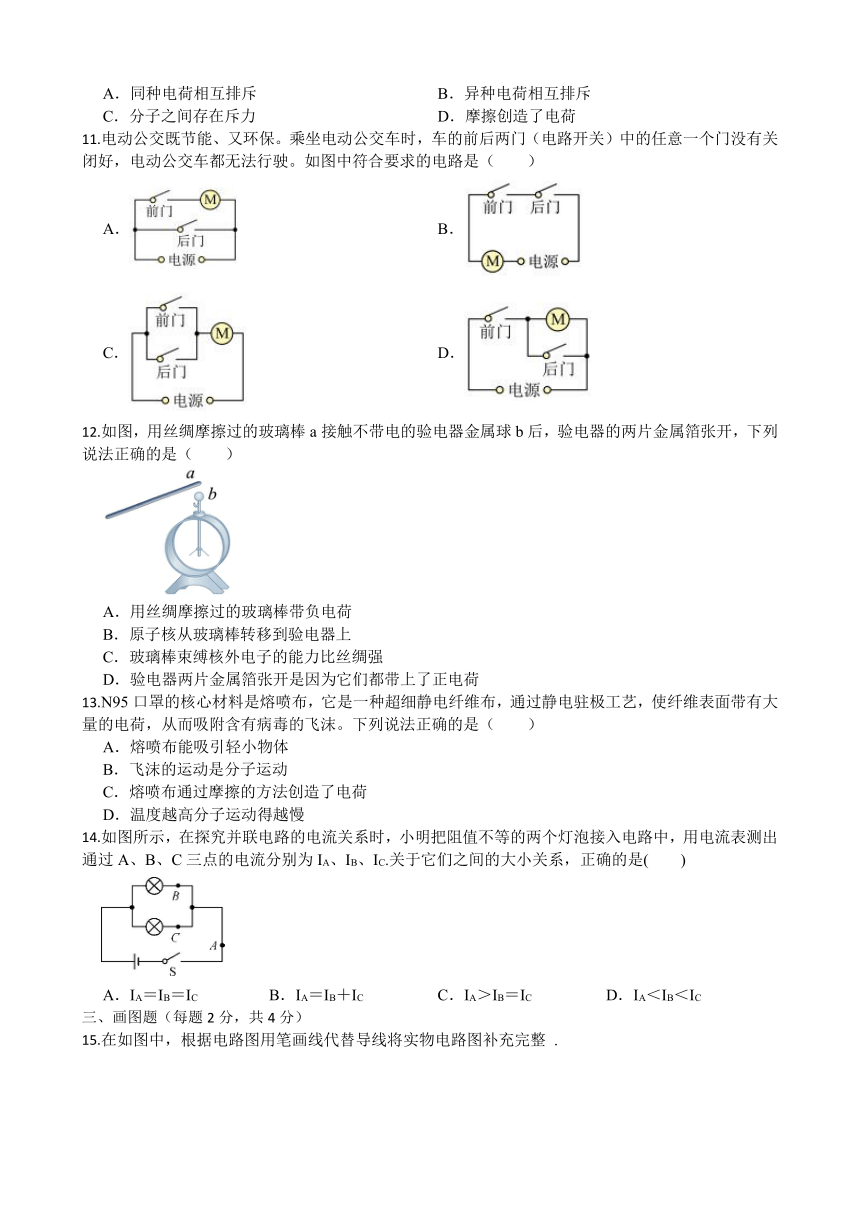

11.电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（　　）
A． B．
C． D．
12.如图，用丝绸摩擦过的玻璃棒a接触不带电的验电器金属球b后，验电器的两片金属箔张开，下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒带负电荷
B．原子核从玻璃棒转移到验电器上
C．玻璃棒束缚核外电子的能力比丝绸强
D．验电器两片金属箔张开是因为它们都带上了正电荷
13.N95口罩的核心材料是熔喷布，它是一种超细静电纤维布，通过静电驻极工艺，使纤维表面带有大量的电荷，从而吸附含有病毒的飞沫。下列说法正确的是（　　）
A．熔喷布能吸引轻小物体
B．飞沫的运动是分子运动
C．熔喷布通过摩擦的方法创造了电荷
D．温度越高分子运动得越慢
14.如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC.关于它们之间的大小关系，正确的是(　　)
A．IA＝IB＝IC B．IA＝IB＋IC C．IA＞IB＝IC D．IA＜IB＜IC
三、画图题（每题2分，共4分）
15.在如图中，根据电路图用笔画线代替导线将实物电路图补充完整 .
16.如图所示，电流表A1示数为0.4A，电流表A2的示数为1.5A，根据电路图，用笔画线作导线把右边的实物连接起来。（导线不要交叉）
四、实验探究题（每空1分，共18分）
17.有关静电现象的小实验：
（1）自然界只存在两种电荷，当甲乙两个通草球出现如图（1）所示情形时，若甲带正电，则乙带　 　电。
（2）如图（2）所示，用餐巾纸摩擦吸管可以使其带电，这是摩擦起电现象；现用另一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明：它们带的是　 　（选填“同种”或“异种”）电荷。验电器的原理是　 　。
（3）易拉罐“可乐”是许多中学生喜欢的饮料，用铝合金制作易拉罐，是利用了该材料具有良好的延展性。用一个摩擦过的气球靠近空易拉罐，如图（3）所示，发现空易拉罐向气球方向滚动，这是利用了　 　的性质。
18.小明在实验时连成如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因。
（1）电路中其中的一个灯泡被短路了，对吗 　 　。因为如果是其中的一个灯泡被短路了，则　 　，所以肯定　 　(“是”或“不是”)其中的一个灯泡被短路；
（2）电路中其中的一个灯泡灯丝断了，即开路了，对吗 　 　，因为其中的一灯泡开路，则　 　，所以断定　 　(填“是”或“不是”)其中的一个灯泡开路了。
19.下面是研究电荷在金属棒中的定向移动的实验。
（1）如图甲，用毛皮摩擦橡胶棒，把橡胶棒与验电器A的金属球缓慢接触，可以看到　 　，此时验电器的两片金属箔带的是　 　（同种/异种）电荷；
（2）再取一个验电器B，B不带电。用橡胶棒把A和B连接起来（如图乙），观察验电器A、B的金属箔片，可以发现　 　，说明　 　；
（3）用带有绝缘柄的金属棒把A和B连接起来，观察验电器A、B的金属箔片，可以观察到的现象是　 　，说明　 　；
（4）在第(3)小题中的金属棒中间带有绝缘柄，如果用手直接拿金属棒连接验电器A、B，可以看到的现象是　 　；
（5）高大的建筑物上都安装有避雷针，避雷针的材料是　 　（金属/橡胶）。
五、计算题（每题9分，共18分）
20.如图所示电源电压为6V，只闭合S0时电流表示数为0.5A。当S、S0同时闭合时，电流表示数变为1.2A。
求：
（1）灯L2的电流；
（2）L1和L2的电流比是多少？
21.如图所示，当开关S闭合，A1表示数为0.3A，已知流过灯L1与L2的电流之比I1∶I2＝1∶2，求：
（1）流过L1的电流？
（2）电流表A的示数为多少？
答案
1.b；a
2.正；排斥
3.串；并；串
4.丙；弱；失去
5.有；通路
6.同种电荷相互排斥；向左
7.D8.D9.C10.A11.B12.D13.A14.B
15.解 : 如图所示 :
16解：如图所示：
17.（1）正 （2）同种；同种电荷相互排斥 （3）带电体吸引轻小物体
18.（1）不对；另一个灯泡发光；不是 （2）对；另一个灯泡不发光；是
19.（1）两片金属箔张开；同种
（2）A的两片金属箔张开，而B的仍然闭合；橡胶棒不容易导电，是绝缘体
（3）A的两片金属箔张开角度减小，B的两片金属箔张开；金属棒导电，是导体
（4）A的两片金属箔张开，B的两片金属箔闭合
（5）金属
20.（1）解：由图可知，只闭合S0时电流表示数为0.5A，只有L1工作，可得L1的电流：
I1=0.5A；
当S、S0同时闭合时，电流表示数变为1.2A，L1、L2并联，电流表在干路，所以干路电流：I=1.2A；
根据并联电路的电流特点I=I1+I2可知，通过L2的电流：I2=I-I1=1.2A-0.5A=0.7A；
答：灯L2的电流是0.7A
（2）解：L1和L2的电流比：
答：的电流比是5：7。
21.（1）解：当开关S闭合，L1与L2并联，电流表A1测流过L1的电流，电流表A测电路中的总电流，A1表示数为0.3A，则流过L1的电流为0.3A。
答：流过L1的电流为0.3A；
（2）解：由I1∶I2＝1∶2可得，流过灯L2的电流I2=2I1=2×0.3A=0.6A
两灯并联，电流表A测干路电流，则电流表A的示数I=I1+I2=0.3A+0.6A=0.9A
答：电流表A的示数为0.9A。
