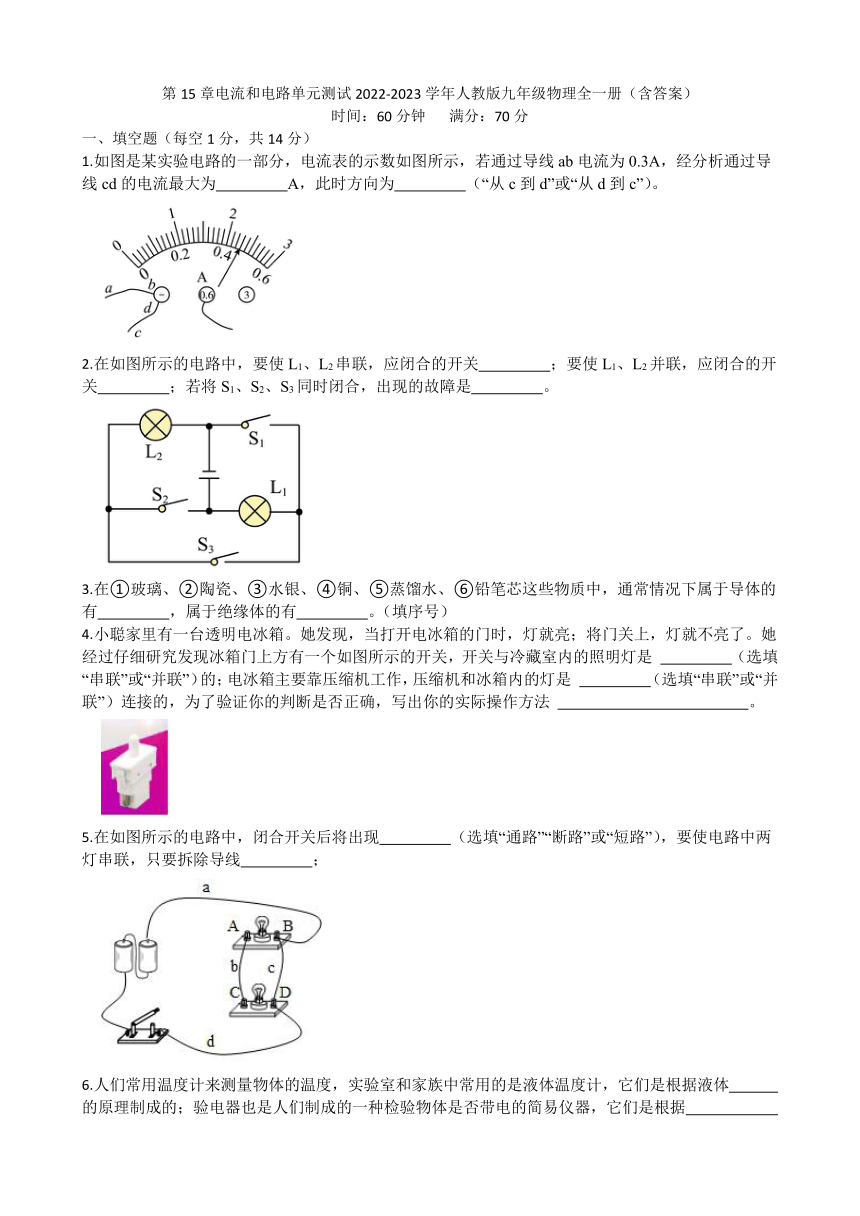

第15章电流和电路单元测试2022-2023学年人教版九年级物理全一册（含答案）

第15章电流和电路单元测试2022-2023学年人教版九年级物理全一册（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.如图是某实验电路的一部分，电流表的示数如图所示，若通过导线ab电流为0.3A，经分析通过导线cd的电流最大为　 　A，此时方向为　 　（“从c到d”或“从d到c”）。
2.在如图所示的电路中，要使L1、L2串联，应闭合的开关　 　；要使L1、L2并联，应闭合的开关　 　；若将S1、S2、S3同时闭合，出现的故障是　 　。
3.在①玻璃、②陶瓷、③水银、④铜、⑤蒸馏水、⑥铅笔芯这些物质中，通常情况下属于导体的有　 　，属于绝缘体的有　 　。（填序号）
4.小聪家里有一台透明电冰箱。她发现，当打开电冰箱的门时，灯就亮；将门关上，灯就不亮了。她经过仔细研究发现冰箱门上方有一个如图所示的开关，开关与冷藏室内的照明灯是 　 　（选填“串联”或“并联”）的；电冰箱主要靠压缩机工作，压缩机和冰箱内的灯是 　 　（选填“串联”或“并联”）连接的，为了验证你的判断是否正确，写出你的实际操作方法 　 　。
5.在如图所示的电路中，闭合开关后将出现　 　（选填“通路”“断路”或“短路”），要使电路中两灯串联，只要拆除导线　 　；
6.人们常用温度计来测量物体的温度，实验室和家族中常用的是液体温度计，它们是根据液体　 　的原理制成的；验电器也是人们制成的一种检验物体是否带电的简易仪器，它们是根据　 　的原理制成的。

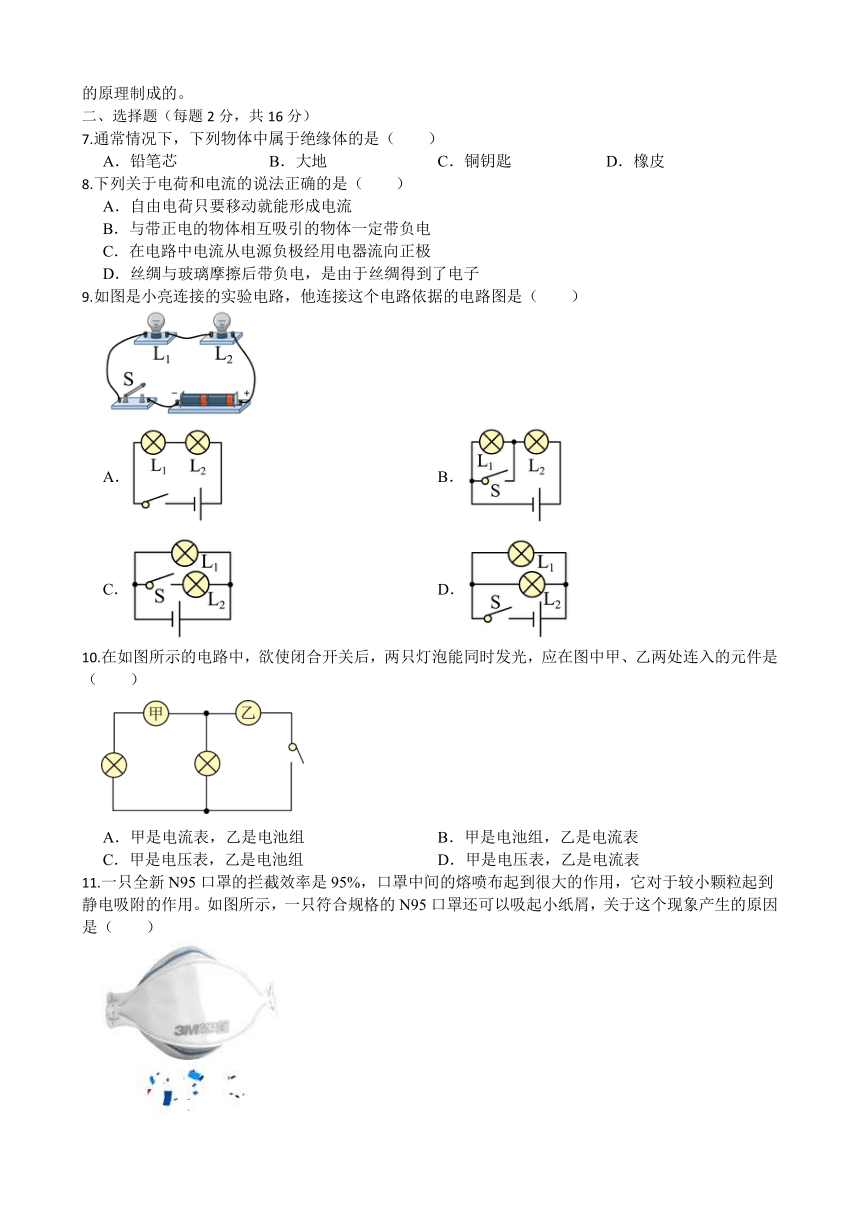

二、选择题（每题2分，共16分）
7.通常情况下，下列物体中属于绝缘体的是（　　）
A．铅笔芯 B．大地 C．铜钥匙 D．橡皮
8.下列关于电荷和电流的说法正确的是（　　）
A．自由电荷只要移动就能形成电流
B．与带正电的物体相互吸引的物体一定带负电
C．在电路中电流从电源负极经用电器流向正极
D．丝绸与玻璃摩擦后带负电，是由于丝绸得到了电子
9.如图是小亮连接的实验电路，他连接这个电路依据的电路图是（　　）
A． B．
C． D．
10.在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是（　　）
A．甲是电流表，乙是电池组 B．甲是电池组，乙是电流表
C．甲是电压表，乙是电池组 D．甲是电压表，乙是电流表
11.一只全新N95口罩的拦截效率是95%，口罩中间的熔喷布起到很大的作用，它对于较小颗粒起到静电吸附的作用。如图所示，一只符合规格的N95口罩还可以吸起小纸屑，关于这个现象产生的原因是（　　）
A．小纸屑也是带电体 B．同种电荷相互排斥
C．异种电荷相互吸引 D．带电体能吸引轻小物体

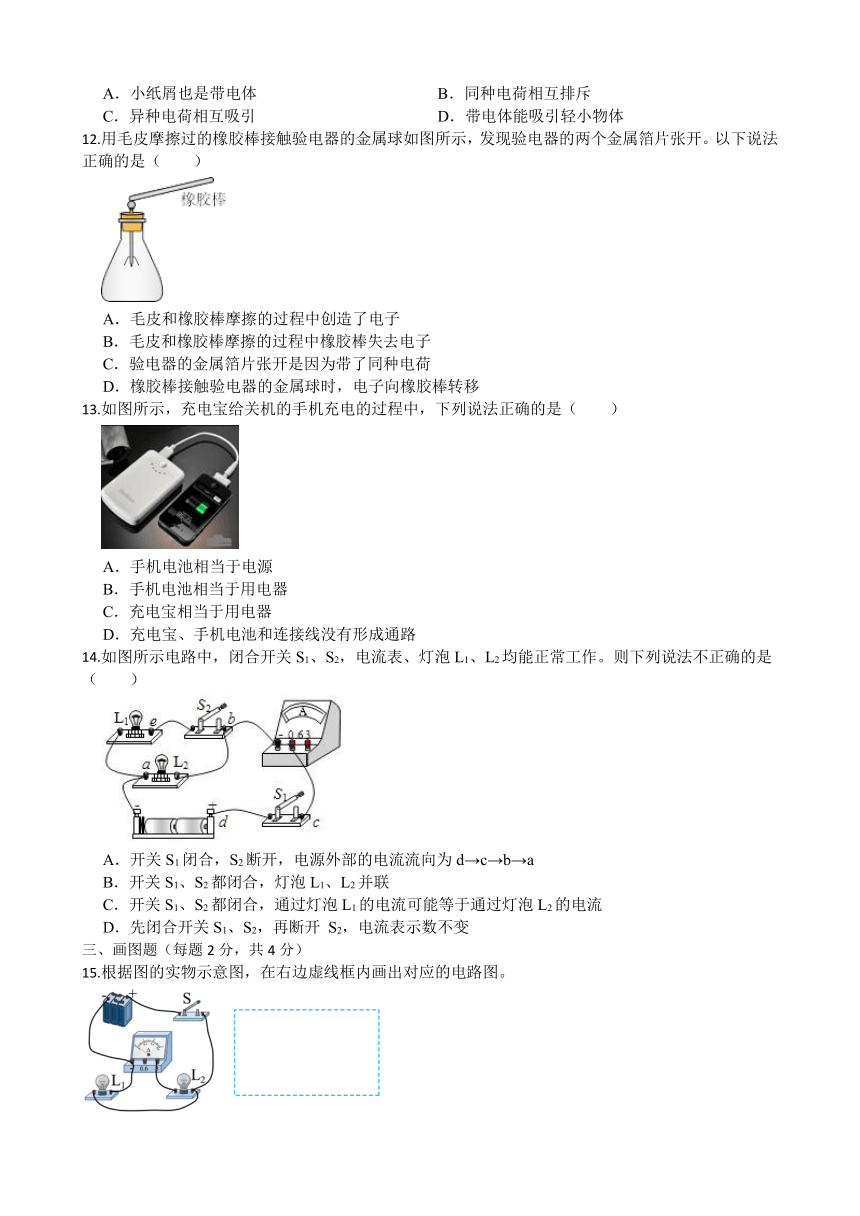

12.用毛皮摩擦过的橡胶棒接触验电器的金属球如图所示，发现验电器的两个金属箔片张开。以下说法正确的是（　　）
A．毛皮和橡胶棒摩擦的过程中创造了电子
B．毛皮和橡胶棒摩擦的过程中橡胶棒失去电子
C．验电器的金属箔片张开是因为带了同种电荷
D．橡胶棒接触验电器的金属球时，电子向橡胶棒转移
13.如图所示，充电宝给关机的手机充电的过程中，下列说法正确的是（　　）
A．手机电池相当于电源
B．手机电池相当于用电器
C．充电宝相当于用电器
D．充电宝、手机电池和连接线没有形成通路
14.如图所示电路中，闭合开关S1、S2，电流表、灯泡L1、L2均能正常工作。则下列说法不正确的是（　　）
A．开关S1闭合，S2断开，电源外部的电流流向为d→c→b→a
B．开关S1、S2都闭合，灯泡L1、L2并联
C．开关S1、S2都闭合，通过灯泡L1的电流可能等于通过灯泡L2的电流
D．先闭合开关S1、S2，再断开 S2，电流表示数不变
三、画图题（每题2分，共4分）
15.根据图的实物示意图，在右边虚线框内画出对应的电路图。
16.根据图甲所示的电路图，补全图乙中的实物电路连接。
四、实验探究题（每空1分，共18分）
17.小乐学习了一些电学知识后，动手做了几个小实验。
（1）如图1所示，将用毛皮摩擦过的气球靠近空易拉罐，发现空易拉罐向靠近气球方向滚动，这是因为气球带了　 　的缘故。
（2）将摩擦过的气球与验电器的金属球接触，发现验电器金属箔张开，这是因为同种电荷相互　 　。
（3）如图2所示电路中小灯泡微弱发光。用酒精灯加热铅笔芯，小灯泡变亮，此现象说明：铅笔芯的温度升高时，其电阻　 　（选填“变大”、“变小”或“不变”）。撤去酒精灯，换用更粗的同种铅笔芯接入电路，并保持铅笔芯接入电路的　 　不变，发现小灯泡也会变亮，说明铅笔芯的电阻还与　 　（选填“长度”、“材料”或“横截面积”）有关。
18.某同学练习连接串联电路，按照如图所示的实物图连接电路。
（1）连接电路时，开关要　 　(选填“闭合”或“断开”)。
（2）闭合开关，两灯泡发光了，对于灯泡L1来说,电流是从接线柱　 　流向接线柱　 　。(选填“A”或“B”)
（3）如果两灯泡突然熄灭，下列原因中，绝对不可能的是_____。
A．灯泡接线处松开了 B．灯泡损坏了
C．开关短路 D．电源短路
（4）如果实验过程中，有一个灯泡烧坏了，另一个灯泡　 　(选填“能”或“不能”)工作。
（5）如果某同学用一根导线连接接线柱A和C，则灯泡L1　 　(选填“能”或“不能”)工作，灯泡L2　 　(选填“能”或“不能”)工作。
19.明明同学们在做“并联电路电流特点”的分组实验时想到下面问题，请你帮她做出答案。
（1）实验器材有：　 　、开关一个、若干导线、　 　（选填“相同规格”或“不同规格”）的小灯泡若干、一个电流表。
（2）连接电路时，电流表要与被测用电器　 　（选填“串”或“并”）联，应用　 　法来选择量程。
（3）他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是　 　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为　 　A。
（4）图丁是他们测量电流时连接的实验电路图，此时电流表测量的是　 　（选填“A”“B”或“C”）处的电流。
（5）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是　 　。
（6）改正后得到并联电路电流特点　 　。（文字表达）
五、计算题（每题9分，共18分）
20.在图所示的电路中，闭合开关S，电流表Al的示数为0.3安，电流表A的示数为0.5安。求：通过电灯L2的电流。
21.请结合电路图，解答下列的问题：
（1）当电路闭合开关S2，断开S1、S3时，电流表的示数为0.2A，则通过L1的电流和通过L2的电流各是多少？
（2）当电路闭合开关S1、S3，断开S2时，电流表的示数为0.8A，通过L1的电流为0.3A，则通过L2的电流是多少？
答案
1.0.76；从d到c
2.S3；S1、S2；短路
3.③④⑥；①②⑤
4.串联；并联；将冰箱门关上，观察压缩机还可以继续工作
5.短路；c
6.热胀冷缩；同种电荷互相排斥
7.D8.D9.A10.A11.D12.C13.B14.D
15.解；如图所示：
16.解：如图所示：
17.（1）电
（2）排斥
（3）变小；长度；横截面积
18.（1）断开
（2）B；A
（3）C
（4）不能
（5）不能；能
19.（1）电源；不同规格
（2）串；试触
（3）电流表正负接线柱接反了；0.24
（4）C
（5）换不同规格的灯泡进行多次实验
（6）并联电路中，干路中的电流等于各支路中电流的总和。
20.解：由图得，两灯泡并联，电流表A测量干路电流，电流表A1测量灯泡L1的电流。通过电灯L2的电流
答：通过电灯L2的电流为0.2A。
21.（1）解：由图得，闭合开关S2，断开S1、S3时，两灯泡串联，电流表测量电路的电流，电流表的示数为0.2A。
串联电路电流相等，所以通过L1的电流和通过L2的电流与电流表的电流相等，均为0.2A。
答：当电路闭合开关S2，断开S1、S3时，电流表的示数为0.2A，则通过L1的电流和通过L2的电流各是0.2A
（2）解：由图得，闭合开关S1、S3，断开S2时，两灯泡并联，电流表测量干路电流，电流表的示数为0.8A，通过L1的电流为0.3A，所以通过L2的电流是
答：当电路闭合开关S1、S3，断开S2时，电流表的示数为0.8A，通过L1的电流为0.3A，则通过L2的电流是0.5A。
