电流的测量
第十五章 第４节

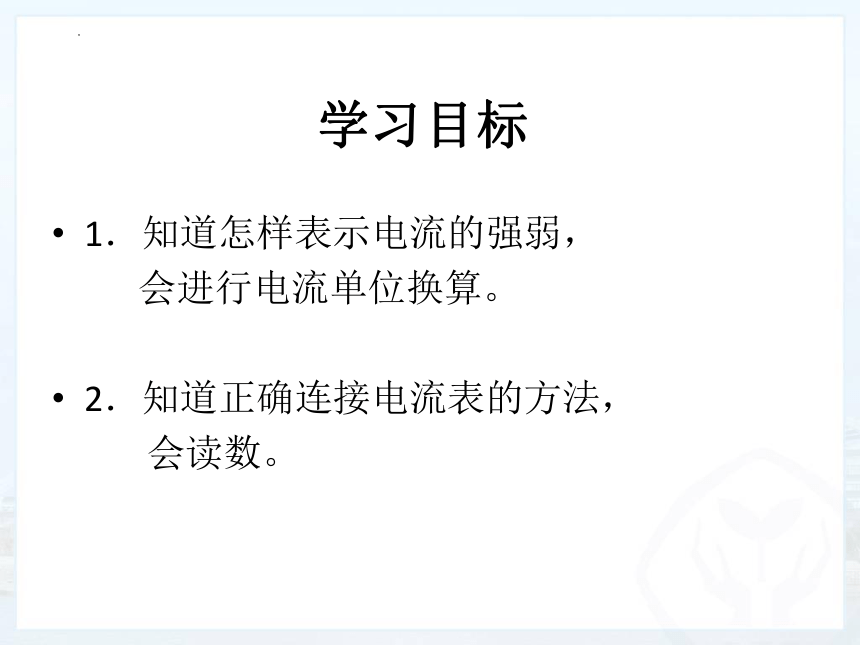

学习目标
1．知道怎样表示电流的强弱，
会进行电流单位换算。
2．知道正确连接电流表的方法，
会读数。

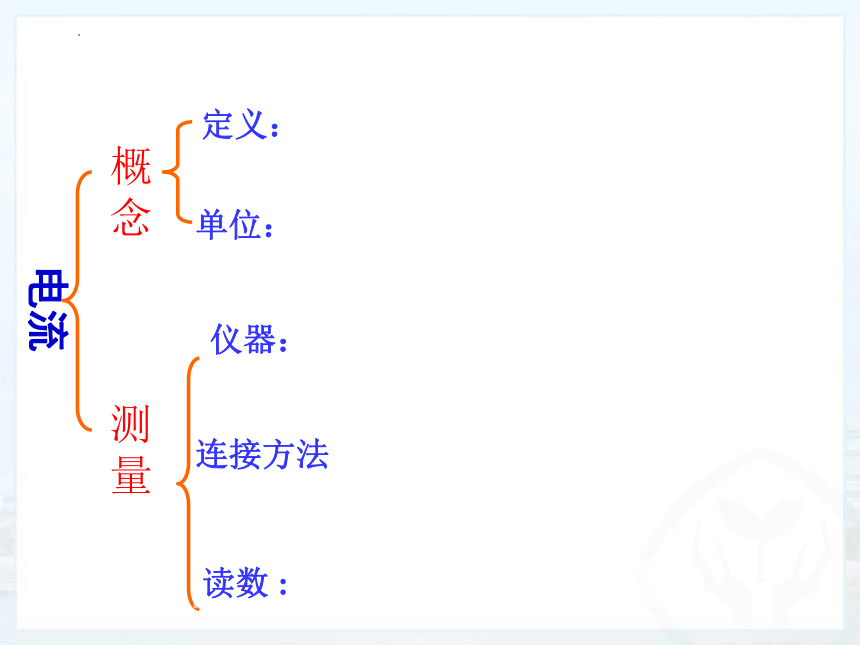

电流
定义：
概念
单位：
仪器：
连接方法
测量
读数 :
想一想

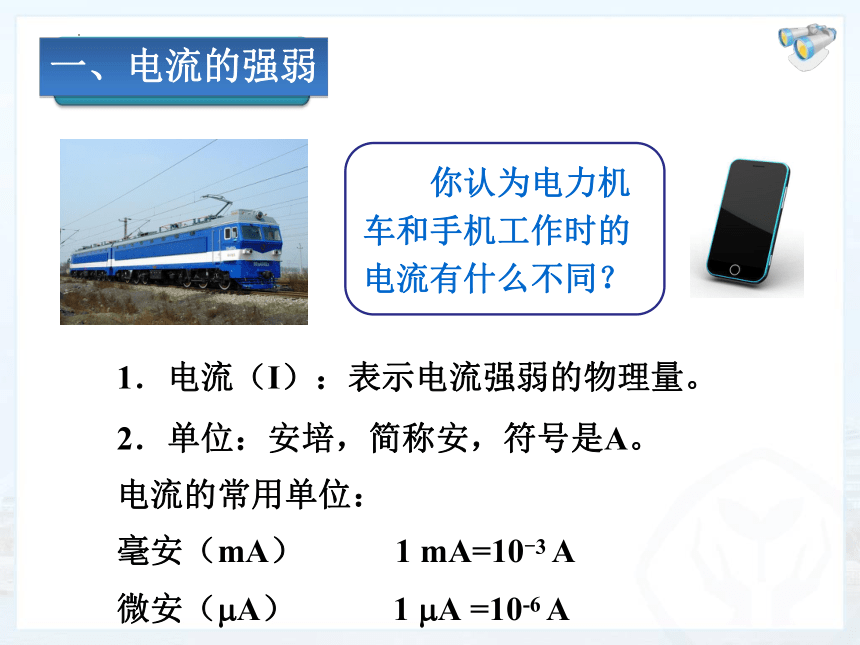

　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A
　　微安（mA） 1 mA =10-6 A

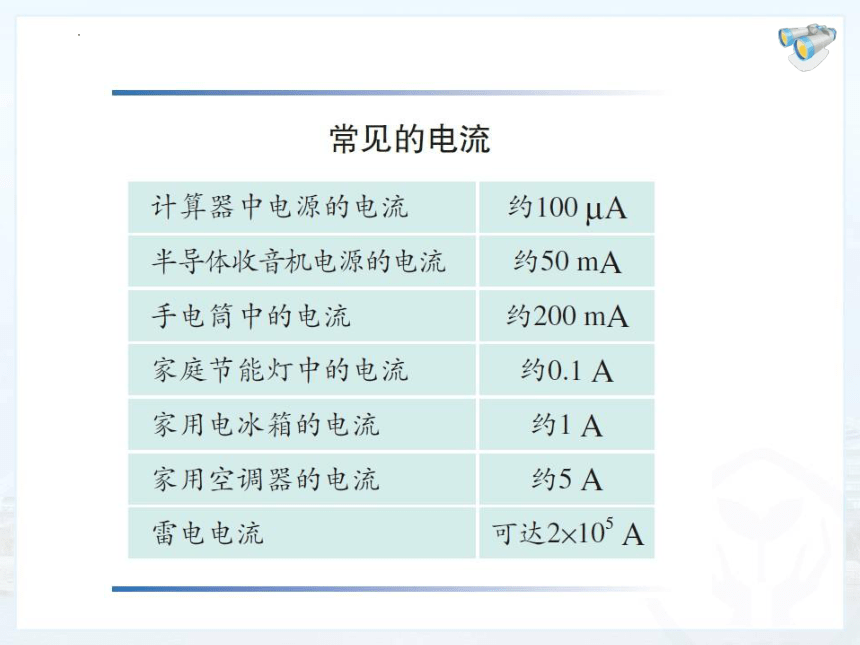

　　你认为电力机车和手机工作时的电流有什么不同？
一、电流的强弱
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A

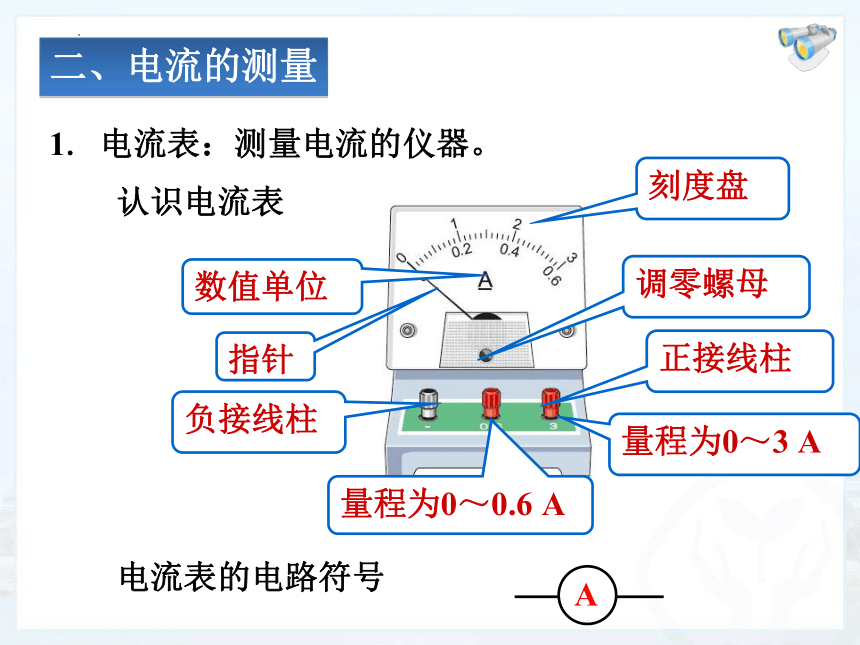

1. 电流表：测量电流的仪器。
A
二、电流的测量
　　认识电流表
　　电流表的电路符号

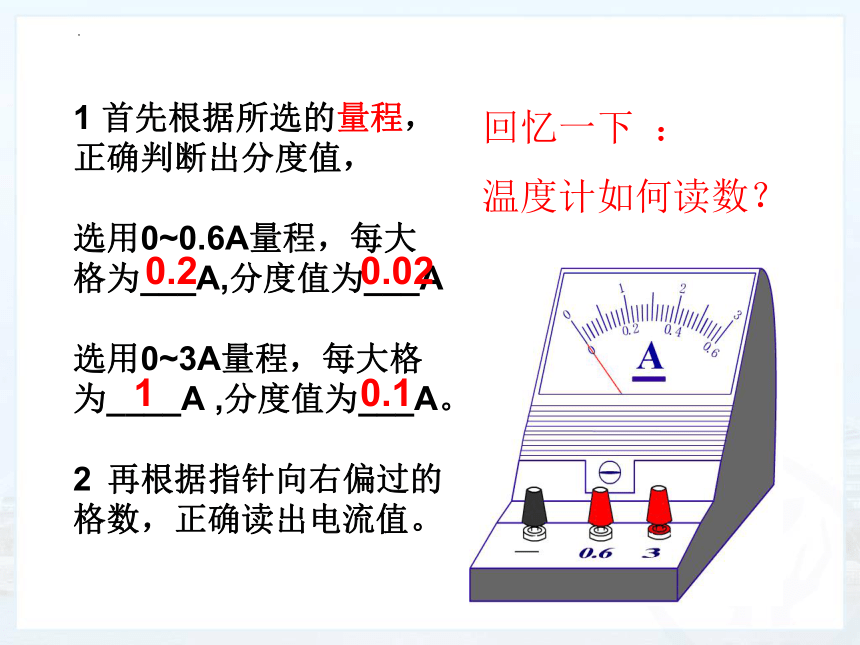

1 首先根据所选的量程，正确判断出分度值，
选用0~0.6A量程，每大格为___A,分度值为___A
选用0~3A量程，每大格为____A ,分度值为___A。
2 再根据指针向右偏过的格数，正确读出电流值。
0.02
0.1
0.2
1
回忆一下 ：
温度计如何读数？

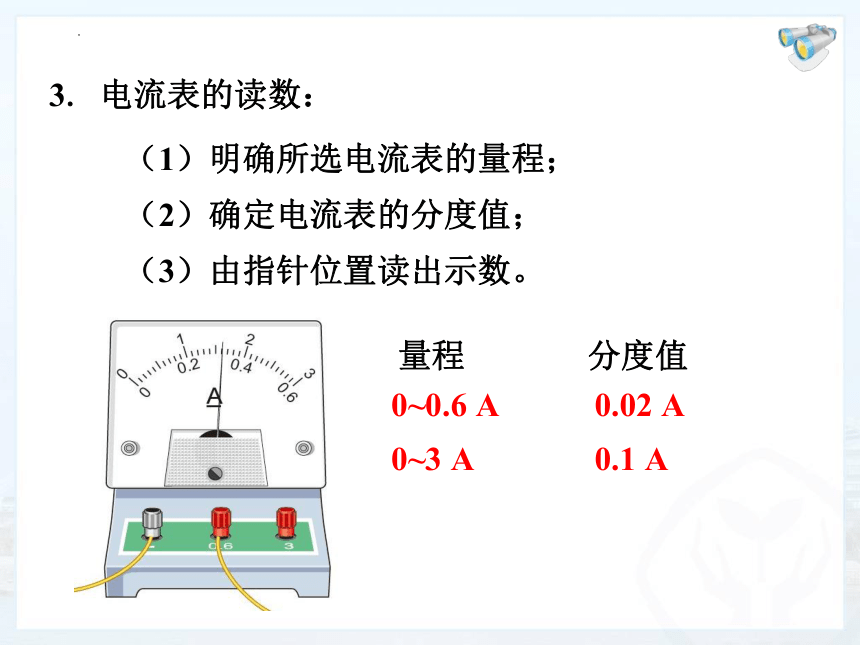

3. 电流表的读数：
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值

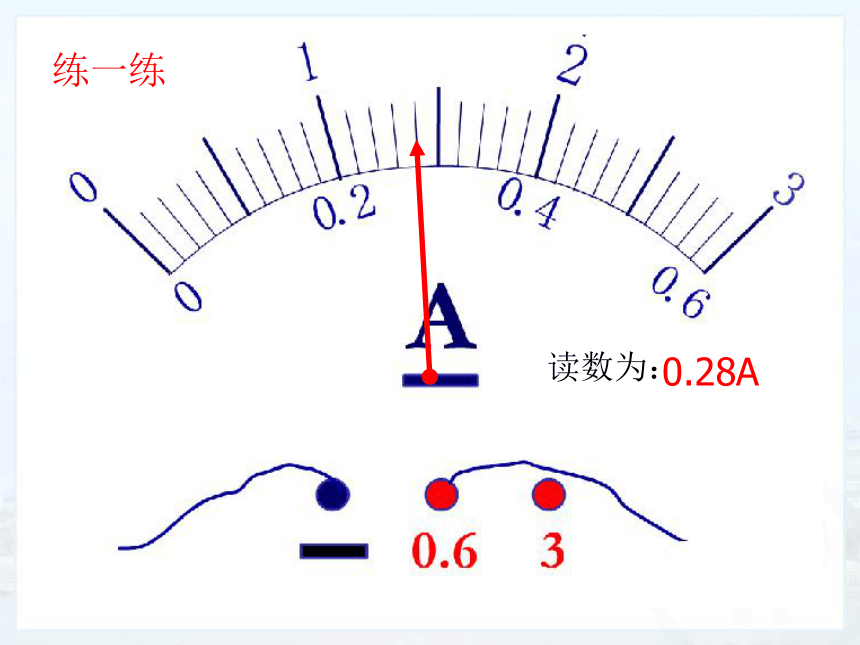

读数为：
0.28A

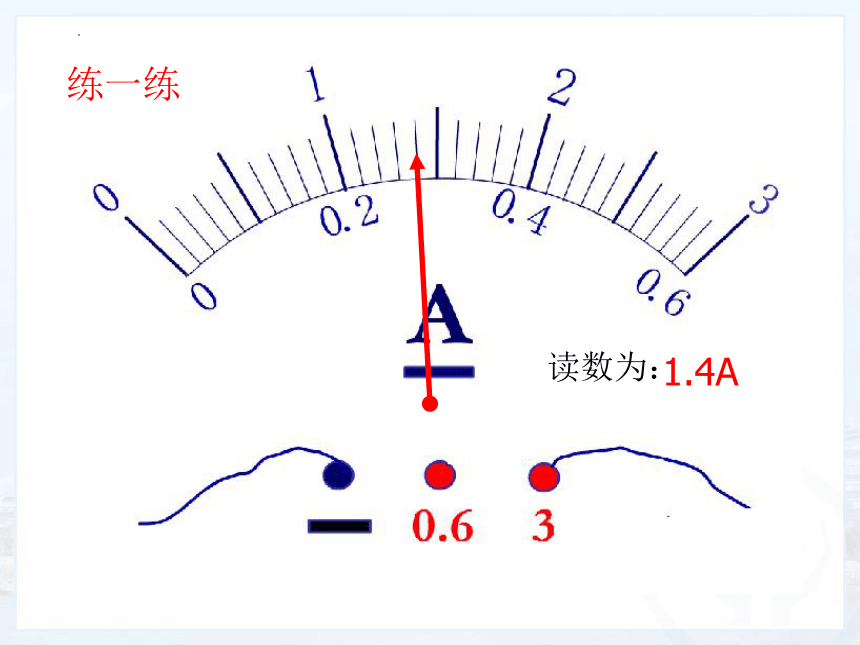

练一练
读数为：
1.4A
练一练
观察思考
0.14A
0.7A
指针同一位置，大量程读数是小量程读数的5倍

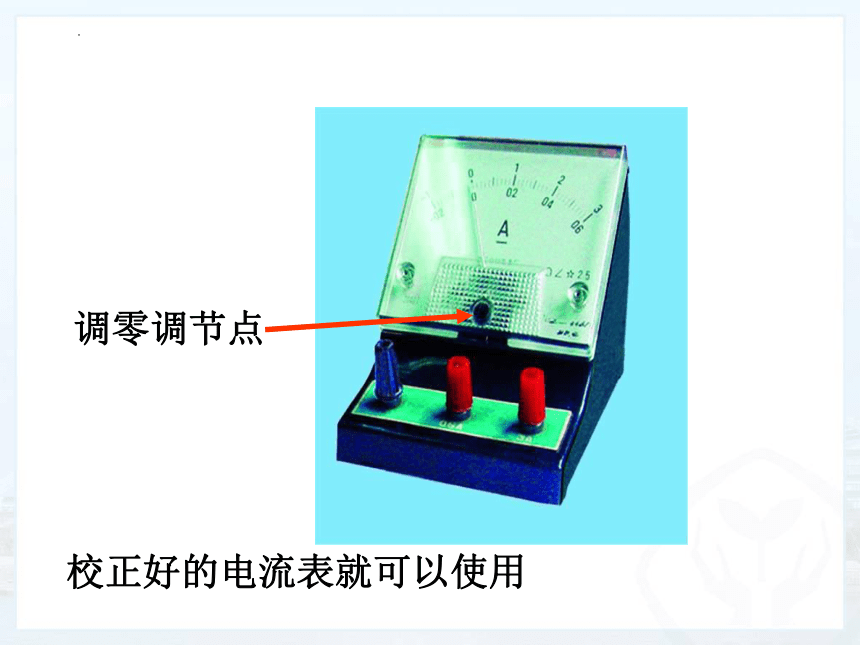

调零调节点
展示内容 怎样连接电流表
校正好的电流表就可以使用
展示内容 怎样连接电流表
电流表必须和被测的用电器必须串联。 （相当于一条导线）
若与用电器并联,电流表的示数不是流过用电器的电流，而且很容易损坏电流表。
电流必须从红色（或标着“十”号的）接线柱流进电流表，从黑色（或标着“一”号的）接线柱流出电流表
√
×
若反接，表针会向左偏转，这样不但无法读数，有时候还会损坏电流表。
在不能预先估计被测电流大小的情况下，
要选择大量程迅速试触，看看指针的偏转是否在量程之内．
试触
要根据被测电流选择合适的量程P111 第二段
被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧杯电流表．
绝对不允许不经过用电器而把电流表直接接到电源的两极上，否则！电流表将很快烧坏
×
1
2
3
4
找一找 下面四幅图的连接有问题吗？
不要把电流表直接连到电源的两极上．
电流表与被测用电器要串联；
电流要从电流表的“+”接线柱进，“-”接线柱出
不要超过电流表的量程；
S
L
A
S
L
A
实验
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
表示电流强弱的物理量，用I表示。
电流
定义：
概念
安培，简称安，用A表示。
单位：
仪器：
连接方法
电流正进负出
串联在电路中
测量
电流表
不超量程
不能与电源直接相连
国际：
常用：
毫安（mA）和微安（μA ）
读数 :注意量程和分度值。
换算：
1A＝1000mA、1mA＝1000 A
课堂小结
　　1.以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
练一练
　　2．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
3.下面是测量通过小灯泡的四个电路图，其中接法正确的是 （ ）
A
B
A
A
A
A
C
D
C
4、电流表刻度盘上的A表示？表针如图所示，你能读出相应的电流吗？为什么？
A表示电流的单位是安培
接量程0--0.6A时，读数为0.36A
接量程0--3A时，读数为1.8A
5、在使用电流表的规则中，以下说法错误的是[ ]
A.必须使电流从“+”接线柱流进电流表，从“-”接线柱流出电流表
B.电流表要串联在电路中
C.被测电流不要超过电流表的量程
D.可以把电流表直接连在电源两极上
D
6. 小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的量程来测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（ ）
A、2.1A B、0.42A C、2.12A D、0.6A
B
7、 下面是我们常见的家用电器，关于它们正常工作时的电流，下面的说法合理的是：（ ）
A 电风扇约1A
B 电冰箱约1A
C 电视机约2A
D 台灯约 1A
提示：家用电风扇约300mA,家用电冰箱约1A,电视机约300mA,台灯约150mA，
B
A
8、 观察下面电路图，电流表测量的是哪部分电流（ ）
A
A 灯L2
B 灯L1
C 干路
D 以上都不对
9、如图所示是测量通过小灯泡的四个电路图，其中接法正确的是 （ ）
A
A
A
A
A
B
C
D
C
Company name
10、下图是用电流表测量电路中通过灯泡 Ll电流的电路图，其中正确的是 （ ）
B
考考你
已经学会的知识:
造成失误的原因:
有待提高的能力:
在同学身上学到:
1
2
3
4
反思 收获
人人皆可以为尧舜
人人都是潜在的天才
