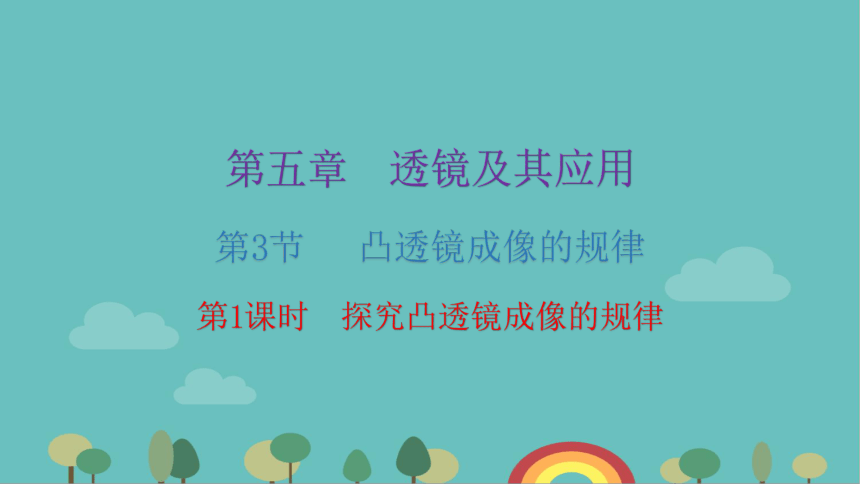

第五章 透镜及其应用
第3节 凸透镜成像的规律
第1课时 探究凸透镜成像的规律
目录
01
课程要求
02
知识点精讲
03
课堂巩固
课程要求

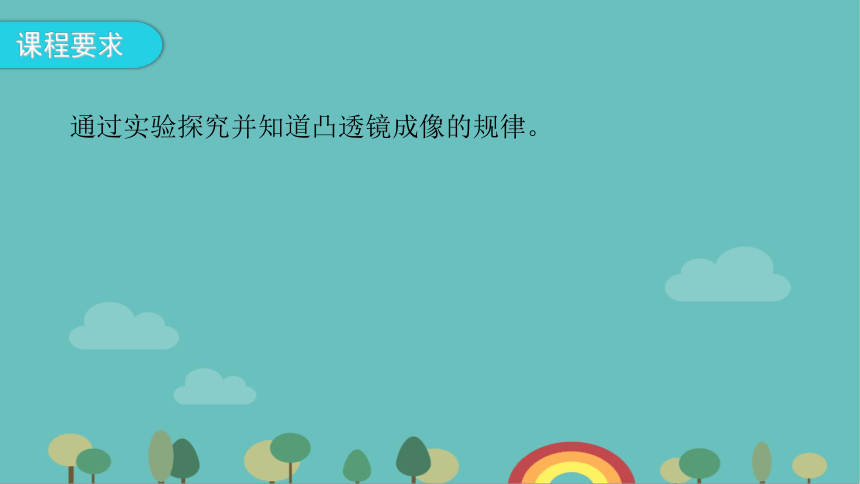

通过实验探究并知道凸透镜成像的规律。
知识点精讲

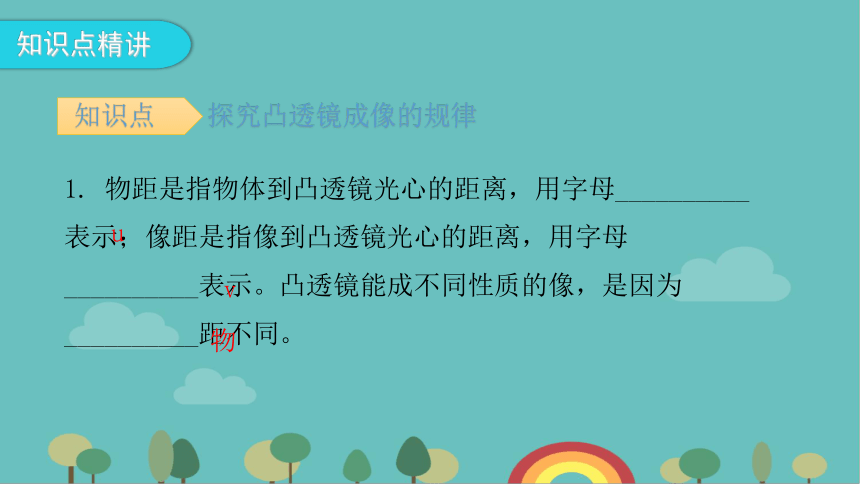

1. 物距是指物体到凸透镜光心的距离，用字母__________表示；像距是指像到凸透镜光心的距离，用字母__________表示。凸透镜能成不同性质的像，是因为__________距不同。
知识点 探究凸透镜成像的规律
u
v
物
2. 探究凸透镜成像规律的实验：
（1）实验装置：将凸透镜固定在蜡烛和光屏之间，点燃蜡烛，为了使像成在光屏__________，要先调节好烛焰、凸透镜、光屏的中心大致在_______________。
中央
同一高度

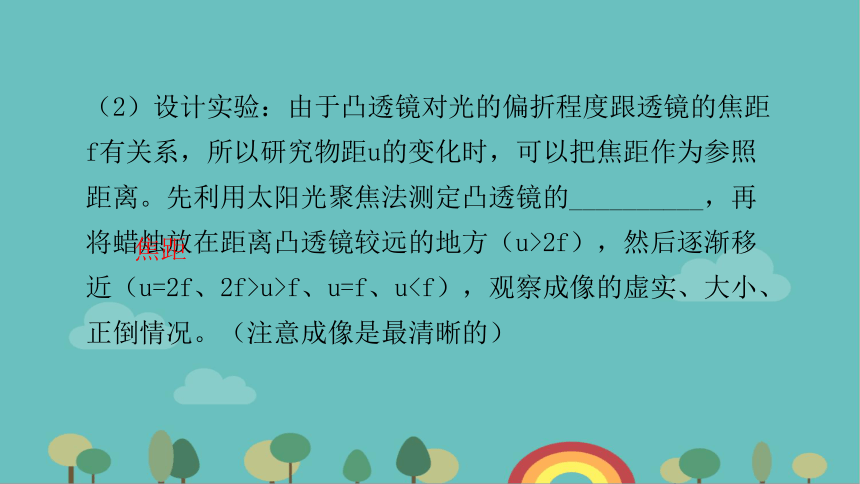

（2）设计实验：由于凸透镜对光的偏折程度跟透镜的焦距f有关系，所以研究物距u的变化时，可以把焦距作为参照距离。先利用太阳光聚焦法测定凸透镜的__________，再将蜡烛放在距离凸透镜较远的地方（u>2f），然后逐渐移近（u=2f、2f>u>f、u=f、u焦距

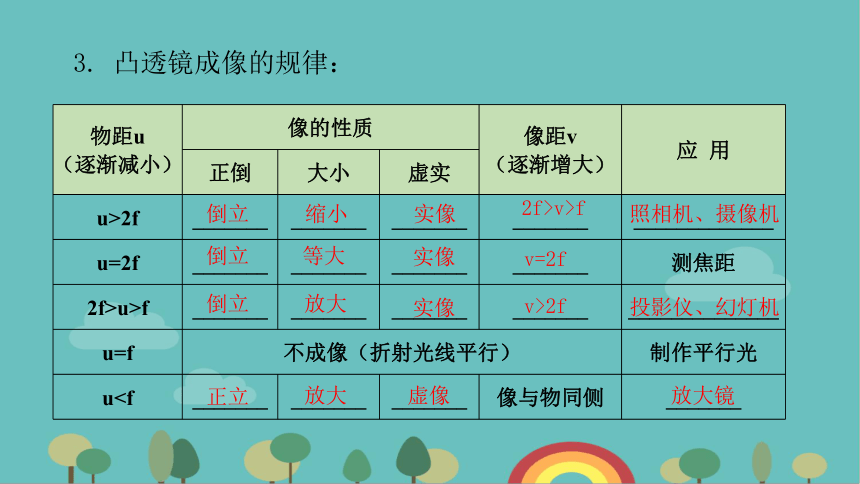

3. 凸透镜成像的规律：
物距u （逐渐减小） 像的性质 像距v （逐渐增大） 应 用
正倒 大小 虚实
u>2f _______ _______ _______ _______ _____________
u=2f _______ _______ _______ _______ 测焦距
2f>u>f _______ _______ _______ _______ ______________
u=f 不成像（折射光线平行） 制作平行光
u倒立
缩小
实像
2f>v>f
照相机、摄像机
倒立
等大
实像
v=2f
倒立
放大
实像
v>2f
投影仪、幻灯机
正立
放大
虚像
放大镜

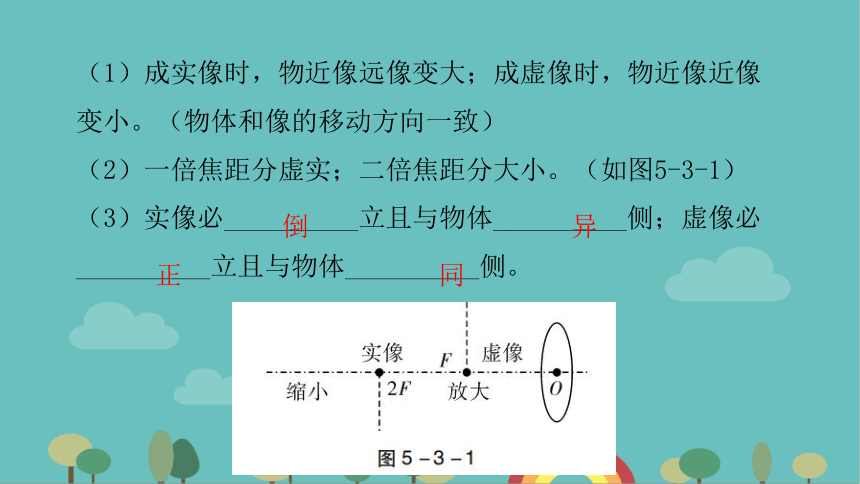

（1）成实像时，物近像远像变大；成虚像时，物近像近像变小。（物体和像的移动方向一致）
（2）一倍焦距分虚实；二倍焦距分大小。（如图5-3-1）
（3）实像必__________立且与物体__________侧；虚像必__________立且与物体__________侧。
倒
异
正
同

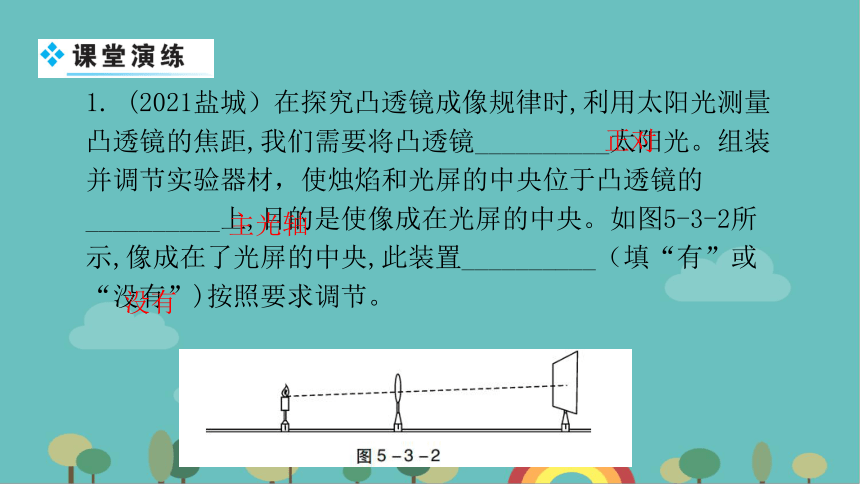

1. (2021盐城）在探究凸透镜成像规律时,利用太阳光测量凸透镜的焦距,我们需要将凸透镜__________太阳光。组装并调节实验器材，使烛焰和光屏的中央位于凸透镜的__________上,目的是使像成在光屏的中央。如图5-3-2所示,像成在了光屏的中央,此装置__________（填“有”或“没有”)按照要求调节。
正对
主光轴
没有
2. (2021大庆）在“探究凸透镜成像规律”实验中,所选凸透镜的焦距为10.0 cm。
(1)当点燃的蜡烛、凸透镜和光屏处在图5-3-3中所示位置时,光屏上呈现了烛焰清晰的像，像的性质是倒立、__________(填“放大”或“缩小”)的实像，__________（填“照相机”“投影仪”或“放大镜”)就是根据这一原理工作的。
(2）若将蜡烛和光屏对调,光屏上__________（填“能”或“不能”）呈现烛焰清晰的像。
放大
投影仪
能
(3)若用不透明纸片将凸透镜的镜面遮挡住一小部分,此时光屏上_________________________________（填“烛焰的像不完整”或“会有纸片的像”或“烛焰的像变暗了些”)。
烛焰的像变暗了些
3. 小明在做“探究凸透镜成像的规律”实验。
(1)他将蜡烛、凸透镜和光屏放在光具座上，并使烛焰、凸透镜和光屏三者的中心大致在______________。
同一高度
(2)实验所用凸透镜的焦距为10 cm。某次实验情形如图5-3-4甲所示，此时光屏上恰好得到烛焰清晰的像，则烛焰的像应为图5-3-4乙中的__________（填字母），生活中的_____________就是利用这一原理工作的。
(3)在图甲所示实验情形下，小明将蜡烛移至30 cm刻度线处，移动光屏，可以在光屏上成__________、__________的清晰实像。
C
照相机
倒立
等大
思路点拨：
（1）物距不同，成像性质不同，蜡烛与光屏对调后，物距和像距对调，像大小的特点与对调前相反。
（2）从物体某一点A发出的所有光经凸透镜折射后会聚于一点A′，从而成像。透镜被遮挡（或残缺）时，仍有光透过透镜，到达A′成完整的像，只是会聚的光变少了，导致像的亮度变暗。
课堂巩固
1.在凸透镜成像实验中，物体在光屏上所成的像一定是（ ）
A.正立的像 B.缩小的像
C.放大的像 D.倒立的像
D
2．把一个凸透镜正对着太阳光，在距凸透镜10 cm处得到最小、最亮的光斑，将点燃的蜡烛放在离凸透镜14 cm处，经凸透镜所成的像是（ )
A．正立、放大的虚像
B．倒立、放大的实像
C．倒立、缩小的实像
D．正立、放大的实像
B
3. (2021绵阳）在“探究凸透镜成像规律”的实验中,当蜡烛、凸透镜和光屏的位置如图5-3-5所示时,光屏上得到清晰的像。则（ )
A. 透镜焦距一定在10 cm到15 cm之间
B. 透镜焦距一定在15 cm到20 cm之间
C. 把蜡烛向左移动少许,光屏适当向左移动可得到大些的实像
D. 把蜡烛向右移动少许,
光屏适当向右移动可得到
小些的实像
A
4.用焦距为10 cm的凸透镜探究“凸透镜成像规律”。
(1)将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是___________________、凸透镜光心、光屏中心不在同一高度。
烛焰中心
(2)重新调整后，将蜡烛、凸透镜固定在光具座上，如图5-3-6所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立、__________（填“放大”或“缩小”）的实像。
(3)接下来保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向移动，光屏上再次出现了一个倒立、__________（填“放大”或“缩小”）的清晰实像。
缩小
放大
