2022—2023学年物理人教九全第15章 电流和电路 章末测试精题（含答案）

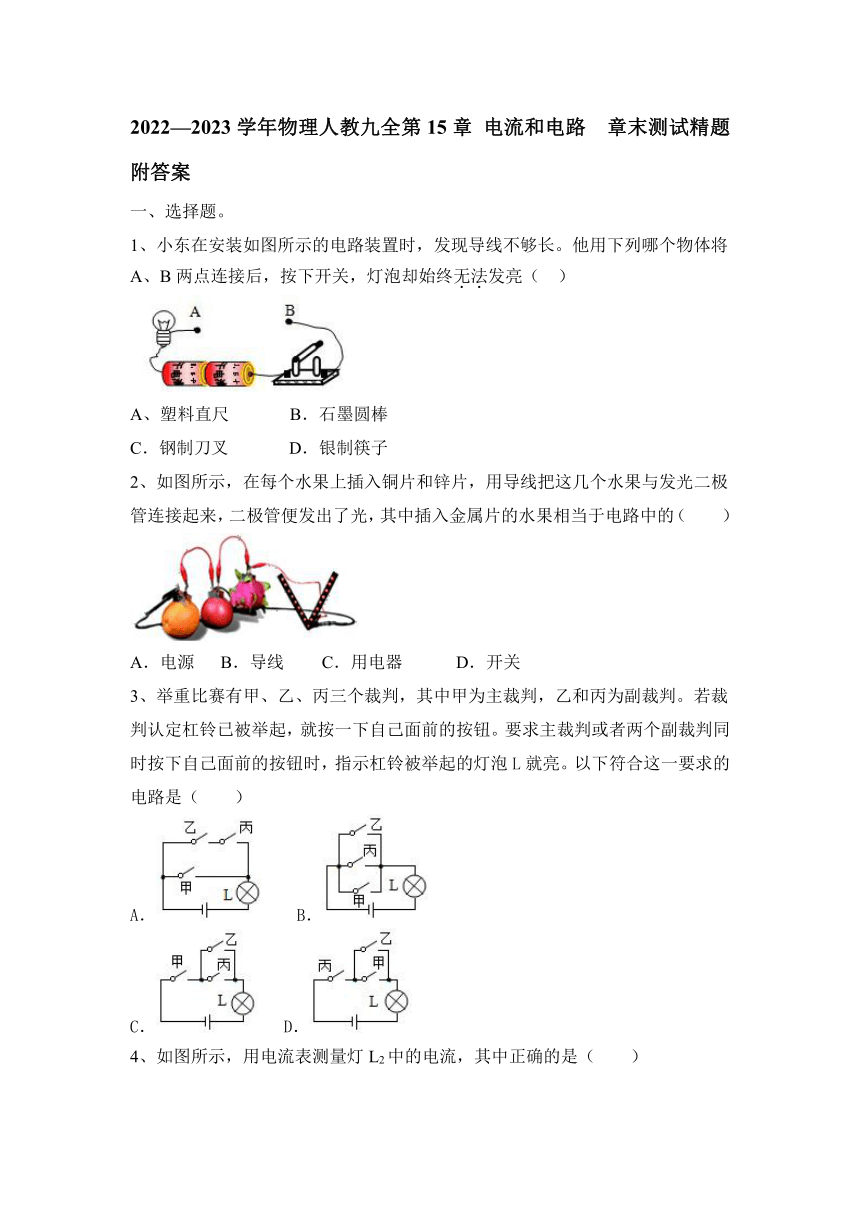

2022—2023学年物理人教九全第15章 电流和电路 章末测试精题附答案
一、选择题。
1、小东在安装如图所示的电路装置时，发现导线不够长。他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（ ）
A、塑料直尺 B．石墨圆棒
C．钢制刀叉 D．银制筷子
2、如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（　　）
A．电源 B．导线 C．用电器 D．开关
3、举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判或者两个副裁判同时按下自己面前的按钮时，指示杠铃被举起的灯泡L就亮。以下符合这一要求的电路是（　　）
A． B．
C． D．
4、如图所示，用电流表测量灯L2中的电流，其中正确的是（　　）
5、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
6、甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开．下列叙述正确的是（ ）
A．乙得到了电子带负电 B．甲失去了电子带正电
C．甲、乙靠近会相互吸 D．甲、乙靠近会相互排斥
7、如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器

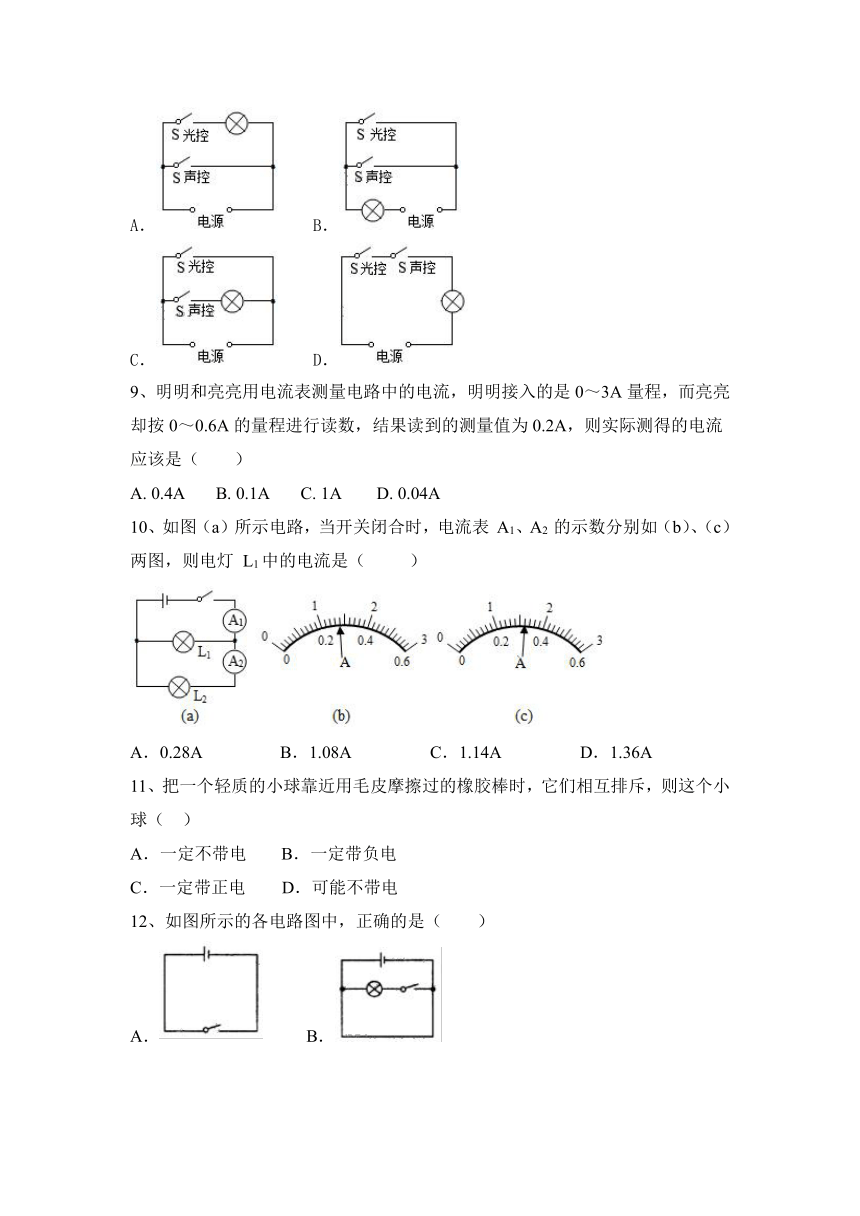

8、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（　　）
A． B．
C． D．
9、明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（　　）
A. 0.4A B. 0.1A C. 1A D. 0.04A
10、如图（a）所示电路，当开关闭合时，电流表 A1、A2 的示数分别如（b）、（c）两图，则电灯 L1中的电流是（ ）
A．0.28A B．1.08A C．1.14A D．1.36A
11、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（ ）
A．一定不带电 B．一定带负电
C．一定带正电 D．可能不带电
12、如图所示的各电路图中，正确的是（　　）
A． B．
C． D．
13、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（　　）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
14、如下图所示,下列说法中正确的是( )
A.开关S闭合时,电流表测的是通过 L1的电流
B.开关S闭合后,电流表测的是通过L2的电流
C.开关S断开时,电流表无示数
D.开关S闭合时,电流表测的是通过L1与L2的总电流
15、下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
二、填空题。
16、有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。
17、如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是　 　。
18、在如图所示电路中，要使L1、L2组成串联电路，则应闭合开关　 　，要使灯L1、L2组成并联电路，则应闭合开关　 　。
19、某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
20、如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
21、薄膜塑料袋的袋口合在一起，有时候很难张开。如果把塑料袋在衣服上摩擦几下，就容易分开了。这是因为摩擦使塑料袋带电，而且两片塑料薄膜带上_____（选填“同种”或“异种”）电荷而互相_____，所以就容易分开了。
22、随着空气污染的日趋严重，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于　 　（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为带电体能　 　；通常情况下，铁、铜、人体、铅笔芯等物体属于　 　（选填“导体”、“绝缘体”或“半导体”）；
三、作图题。
23、请按下列要求设计电路：（画在框内）
（1）只闭合开关S1，灯L1亮，灯L2不亮；
（2）只闭合开关S2，L1和L2两灯都不亮；
（3）开关S1、S2都闭合，L1和L2两灯都亮
四、实验题。
24、为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验。
（1）在连接电路时，开关应处于　 　状态。
（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：　 　。
（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=　 　A，I2=　 　A，I=　 　A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是　 　。（写出关系式即可）
（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想，但他们同时发现：“并联电路各支路电流是相等的”，这个结论一定成立吗？　 　（选填“一定”或“不一定”）．为了检验这个结论是否成立，应该　 　继续进行实验。
（6）为了验证结论的普遍性，小薇采用　 　的方法进行验证。
五、计算类综合题。
25、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2022—2023学年物理人教九全第15章 电流和电路 章末测试精题附答案
一、选择题。
1、小东在安装如图所示的电路装置时，发现导线不够长。他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（ ）
A、塑料直尺 B．石墨圆棒
C．钢制刀叉 D．银制筷子
【答案】A
2、如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（　　）
A．电源 B．导线 C．用电器 D．开关
【答案】A。
3、举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判或者两个副裁判同时按下自己面前的按钮时，指示杠铃被举起的灯泡L就亮。以下符合这一要求的电路是（　　）
A． B．
C． D．
【答案】A
4、如图所示，用电流表测量灯L2中的电流，其中正确的是（　　）
【答案】C
5、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
【答案】B
6、甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开．下列叙述正确的是（ ）
A．乙得到了电子带负电 B．甲失去了电子带正电
C．甲、乙靠近会相互吸 D．甲、乙靠近会相互排斥
【答案】C
7、如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
【答案】A。
8、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（　　）
A． B．
C． D．
【答案】D
9、明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（　　）
A. 0.4A B. 0.1A C. 1A D. 0.04A
【答案】C
10、如图（a）所示电路，当开关闭合时，电流表 A1、A2 的示数分别如（b）、（c）两图，则电灯 L1中的电流是（ ）
A．0.28A B．1.08A C．1.14A D．1.36A
【答案】B
11、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（ ）
A．一定不带电 B．一定带负电
C．一定带正电 D．可能不带电
【答案】B
12、如图所示的各电路图中，正确的是（　　）
A． B．
C． D．
【答案】C。
13、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（　　）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
【答案】C。
14、如下图所示,下列说法中正确的是( )
A.开关S闭合时,电流表测的是通过 L1的电流
B.开关S闭合后,电流表测的是通过L2的电流
C.开关S断开时,电流表无示数
D.开关S闭合时,电流表测的是通过L1与L2的总电流
【答案】B
15、下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
【答案】D
二、填空题。
16、有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。
【答案】负 吸引
17、如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是　 　。
【答案】电源
18、在如图所示电路中，要使L1、L2组成串联电路，则应闭合开关　 　，要使灯L1、L2组成并联电路，则应闭合开关　 　。
【答案】S3；S1、S2。
19、某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
【答案】电流表正负接线柱接反
所选量程太小 所选量程太大
20、如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
【答案】0.2 0.4
21、薄膜塑料袋的袋口合在一起，有时候很难张开。如果把塑料袋在衣服上摩擦几下，就容易分开了。这是因为摩擦使塑料袋带电，而且两片塑料薄膜带上_____（选填“同种”或“异种”）电荷而互相_____，所以就容易分开了。
【答案】同种 排斥
22、随着空气污染的日趋严重，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于　 　（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为带电体能　 　；通常情况下，铁、铜、人体、铅笔芯等物体属于　 　（选填“导体”、“绝缘体”或“半导体”）；
【答案】用电器；吸引轻小物体；导体。
三、作图题。
23、请按下列要求设计电路：（画在框内）
（1）只闭合开关S1，灯L1亮，灯L2不亮；
（2）只闭合开关S2，L1和L2两灯都不亮；
（3）开关S1、S2都闭合，L1和L2两灯都亮
【答案】如下图所示：
四、实验题。
24、为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验。
（1）在连接电路时，开关应处于　 　状态。
（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：　 　。
（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=　 　A，I2=　 　A，I=　 　A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是　 　。（写出关系式即可）
（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想，但他们同时发现：“并联电路各支路电流是相等的”，这个结论一定成立吗？　 　（选填“一定”或“不一定”）．为了检验这个结论是否成立，应该　 　继续进行实验。
（6）为了验证结论的普遍性，小薇采用　 　的方法进行验证。
【答案】（1）断开；
（2）如图所示；
（3）L1或电流表断路； （4）0.5；0.52；1；I=I1+I2；
（5）不一定；换用不同规格的灯泡；
（6）更换不同规格的灯泡或改变电源电压进行多次实验。
五、计算类综合题。
25、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】（1）0.1 A；0 A； （2）0.4 A； 发生电源短路，电源将被烧坏。
【详解】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，
电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
