.第十九章生活用电复习2017——2021南宁市中考分析
-、选择题 二、填空题 三、作图与简答题 四、实验与探究题 五、计算题
2021 5题安全用电原则（2分） 18题家庭电路的连接；电能的计量方式（2分）；19题家庭电路接线处
2020（一、二卷） （一卷）第7题 5题安全用电原则（2分）
2019 4题安全用电常识（2分）
2018 3题安全用电正确的做法（2分） 23题（2）请用笔代替导线，将图中的电灯、开关接入家庭电路中（2分）
2017年 17题家庭电灯路的电压220V,控制照明灯的开关应接在火线和照明之间（2分）

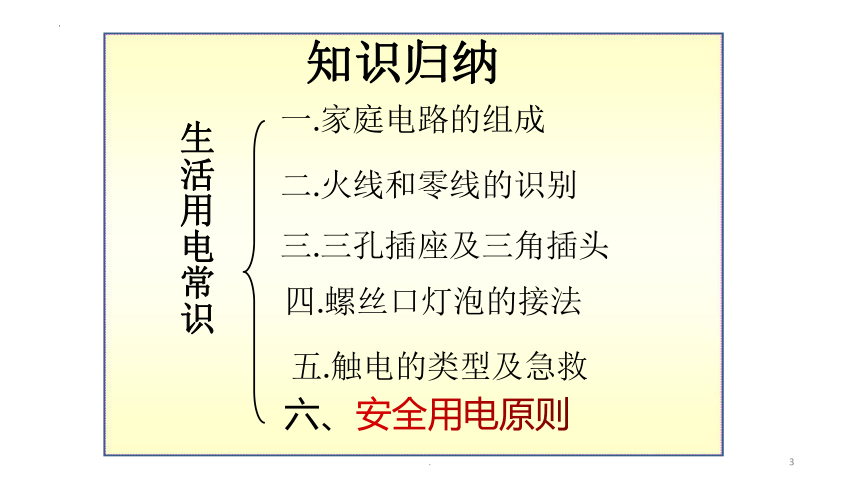

.生活用电常识一.家庭电路的组成二.火线和零线的识别五.触电的类型及急救三.三孔插座及三角插头四.螺丝口灯泡的接法知识归纳六、安全用电原则 由进户线、电能表、总开关、保险装置、用电器、导线等组成。

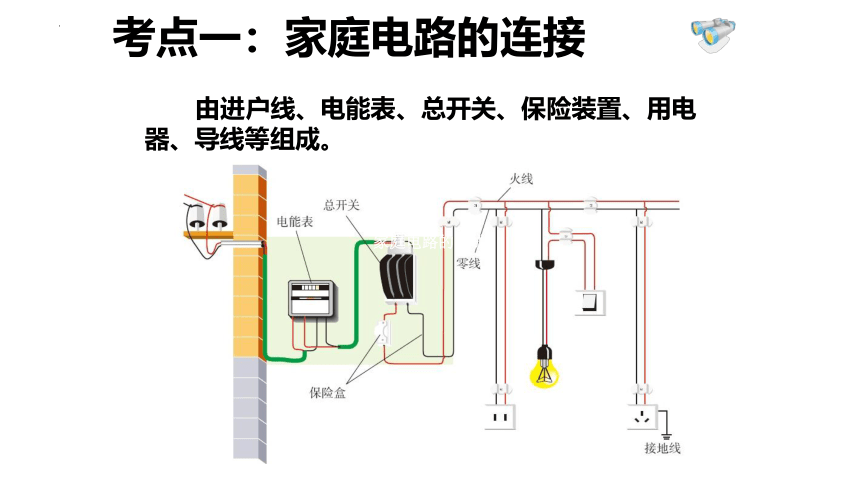

家庭电路的组成
考点一：家庭电路的连接

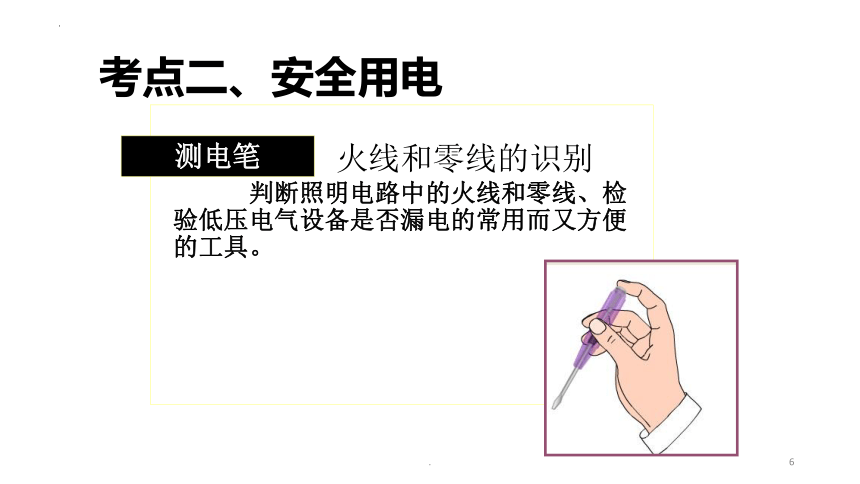

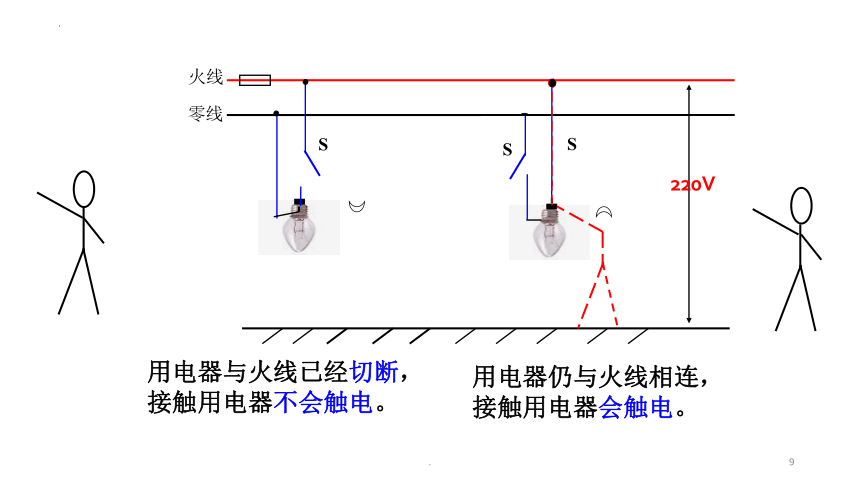

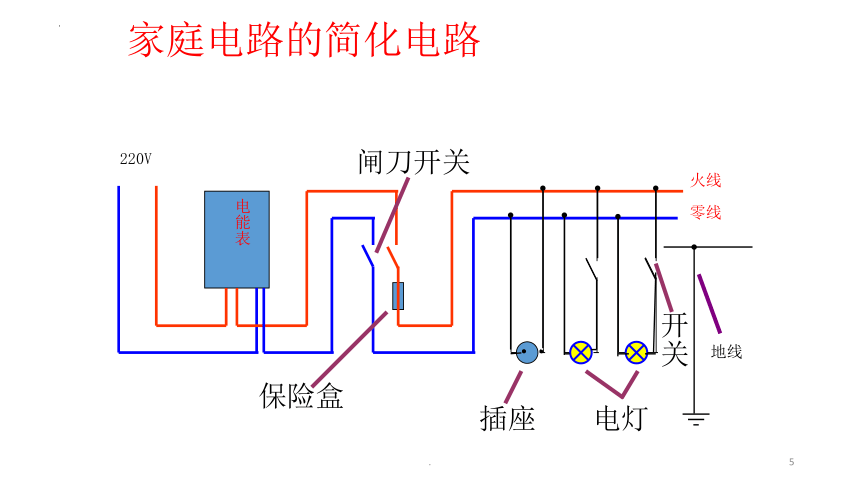

...。。220V火线零线电能表保险盒闸刀开关插座电灯开关家庭电路的简化电路地线.结构及原理作用：判断照明电路中的火线和零线、检验低压电气设备是否漏电的常用而又方便的工具。通常情况下，电笔测火线，氖管发光，测零线氖管不发光。用法：测电笔知识快递火线和零线的识别考点二、安全用电.!.两孔插座ENL接火线接零线接地ENL接用电器接用电器外壳接用电部分上地左零右火三.三孔插座及三角插头.火线零线S用电器与火线已经切断，接触用电器不会触电。SS用电器仍与火线相连，接触用电器会触电。220V.家庭电路中电流过大的原因原因二是电路中用电器的总功 率过大。原因一是电路发生短路.触及高压线电线上晾物品机壳没有接地绝缘皮破损易触电的情形1.不靠近高压带电体2.不接触低压带电体五.触电的类型及急救.六、安全用电原则◆不接触低压带电体,不靠近高压带电体。◆更换灯泡，搬动电器前应断开电源开关。◆不弄湿用电器，不损坏绝缘层。◆保险装置、插座、导线、家用电器等达到使用寿命应及时更换。1. 家庭电路
家庭电路由两根进户线、①________、总开关、②___________、用电器、导线等组成 火线和零线 在进户的两条输电线中，带电的一条叫做端线，俗称③_______，另一条不带电叫做④_______，它在入户前已经和⑤_______相连
保险装置 保险丝 （1）作用：当电路中电流过大时，保险丝由于温度升高而⑥_______，自动切断电路，起到保护电路的作用
（2）材料：保险丝是用电阻率⑦_______，熔点⑧_______的铅锑合金制作的注：绝对不能用铜丝、铁丝等导线代替保险丝
电能表
保险装置
火线
零线
大地
熔断
较大
较低
巩固知识点
保险装置 空气开关 当电路中电流过大时，空气开关自动断开，切断电路

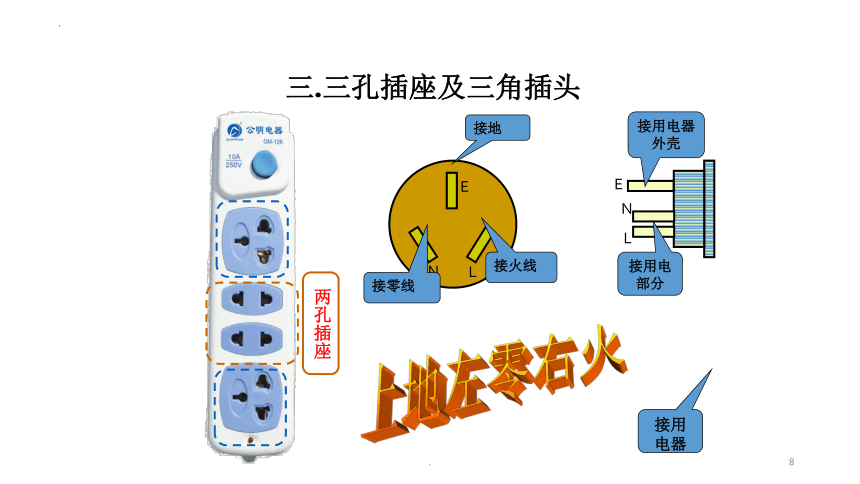

三线插头、三孔插座
漏电保护器 安装在 _________上.如果站在地上的人不小心接触了火线，漏电保护器会迅速切断电路，对人体起到保护作用
续表
火线
零线
金属外壳
总开关
巩固知识点
注：家庭电路的火线和零线之间有 的电压.在正常情况下，零线和大地之间没有电压，火线和大地之间有 的电压.

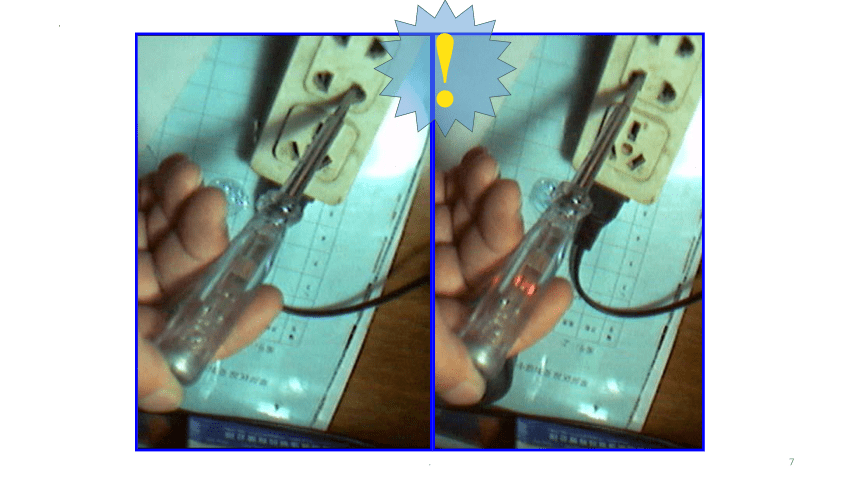

作用 判断火线和零线.氖管发光说明接触的导线是 _______，氖管不发光说明接触的导线是 ______________
结构 笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体
使用方法 手接触笔尾金属体，笔尖接触要检测的导线.使用时手千万不能接触 _______金属体，否则可能有触电危险
火线
笔尖
2.试电笔
零线
巩固知识点
3.家庭电路的连接注意事项
元件 电路中连接注意事项
电能表 安装在家庭电路最前面，在总开关之前
总开关 安装在电能表后面，串联在电路中
漏电保护装置 安装在总开关上
插座
开关 _______接在用电器和 _______之间
用电器 _____联接入电路
螺口灯泡 螺旋部分接零线，火线通过开关接到螺口灯泡灯头中间的金属片上
串联
火线
并
巩固知识点
4.安全用电
（1）电压越高越危险：我国家庭电路的电压是 、对人体安全的电压一般不高于 _____ .
（2）触电事故急救措施：发现有人触电时，应立即 _______________________________________，再进行施救；发生火灾时，要首先 ___________，然后再灭火.
（3）不接触 _____________，不靠近 _____________（如不在电线附近放风筝、钓鱼等）.
（4）检查和维修电路，更换灯泡、搬动用电器前应 _______________.
（5）不弄湿用电器，不损坏绝缘层，若导线绝缘层破损要及时更换.
（6）保险装置、插座、导线、家用电器等达到使用寿命应及时更换.
（7）带金属外壳的用电器，其金属外壳 ___________.
切断电源或用干木棍等绝缘体将电线挑开
切断电源
低压带电体
高压带电体
断开电源开关
必须接地
5.注意防雷：高大建筑物顶端要装避雷针、雷雨天气不要到大树下避雨等.
巩固知识点
即时练习1 下列家庭用电的做法正确的是( )
导线直接接入插座 B. 手拿测电笔金属杆
C. 湿手拔插头 D. 用电器外壳接地
D
巩固知识点
1. （2021北部湾经济区5题2分）下列做法符合安全用电原则的是( @25@ )
A. 用湿手触碰开关 B. 家用电器失火时，应先断电后灭火
C. 用正在充电的手机通电话 D. 用电器电线绝缘层破损了仍继续使用
B
2. （2020北部湾经济区Ⅱ卷5题2分）在全国中小学安全教育平台中，安全用电是重要的教育内容.下列符合安全用电原则的是( @26@ )
A. 雷雨天气不能在大树下避雨 B. 用湿毛巾擦工作中的用电器
C. 有人触电立即用手将人拉开 D. 用电器着火可直接泼水灭火
A
3. （2020北部湾经济区7题2分）为了避免雷电灾害，专家建议要躲进具有防雷设施的封闭式建筑物里，且不要靠近与室外有连接的导体.因此，如遇雷雨天气，下列做法中不符合安全防雷的是( @27@ )
A. 不要靠近金属栏杆 B. 在室内要关闭并远离窗户
C. 躲进具有防雷设施的建筑物内 D. 手机等各种电器可正常使用
D
练一练，你最棒！
4. （2019北部湾经济区4题2分）下列符合安全用电常识的是( @28@ )
A. 在通电电线上晾晒衣服 B. 家用电器的金属外壳不接地
C. 在高压输电线下放风筝 D. 搬动电器前应断开电源开关
D
5. （2018北部湾经济区23（2）题2分）用笔画线代替导线将图中的电灯、开关接入家庭电路.
第5题图
5题答图
画一画，我能行!
6. （2020贵港）请将图中各元件正确接入电路，其中开关只控制电灯.
第6题答图
第6题图
画一画，我能行!
7. （2021河池）关于家庭电路和安全用电，下列说法正确的是( @30@ )
A. 空气开关跳闸一定是短路引起的
B. 使用测电笔时，手不能接触金属体笔尾
C. 发生触电事故时，应先切断电源再进行施救
D. 用电器的三脚插头也可以插入两孔插座中使用
C
8. （2019贺州）日常生活中，下列做法不符合安全用电要求的是( @29@ )
A. 家用电器失火，应立即用水扑灭
B. 使用试电笔时，手要接触试电笔笔尾的金属部分
C. 发现有人触电时，应立即切断电源
D. 一个插排不可以同时使用多个大功率的用电器
A
9. 如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，对此原因描述正确的是( @6@ )
甲
乙
A. 甲图中用电器工作时是互相影响的
B. 甲图中用电器总功率过大导致电流过大
C. 乙图中灯泡电阻太小，导致电流过大
D. 甲、乙两图产生电流过大的原因相同
B
