15.3 串联和并联 课件

课件13张PPT。

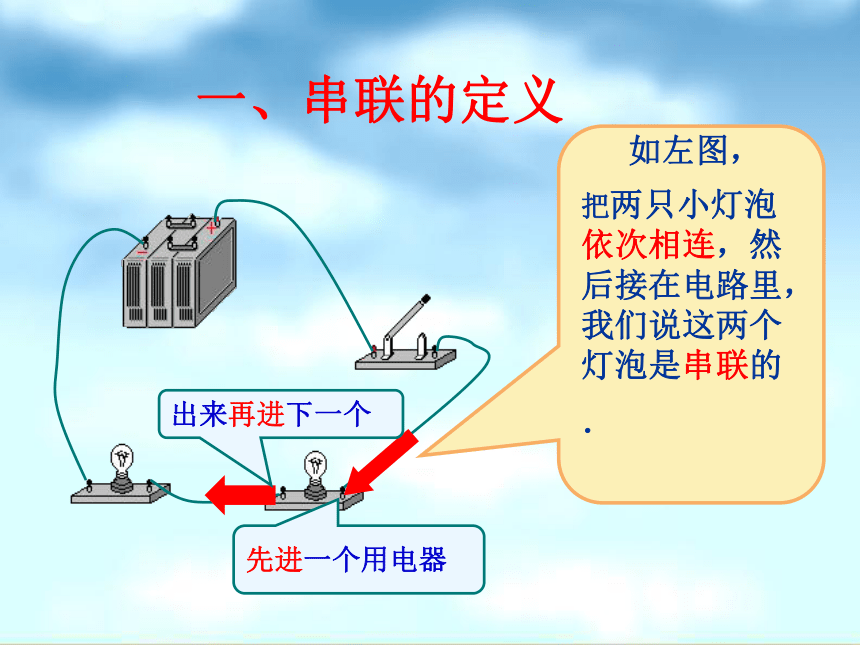

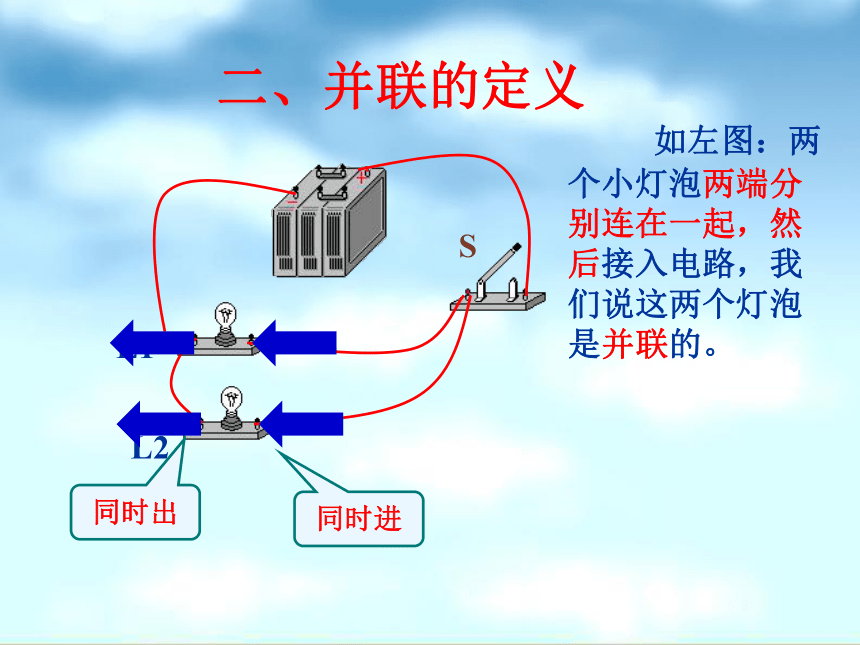

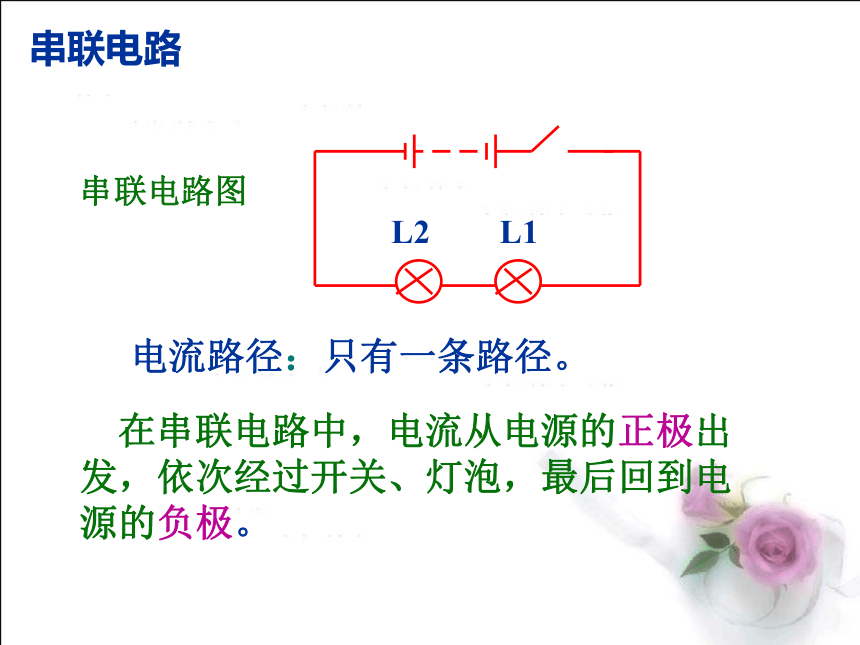

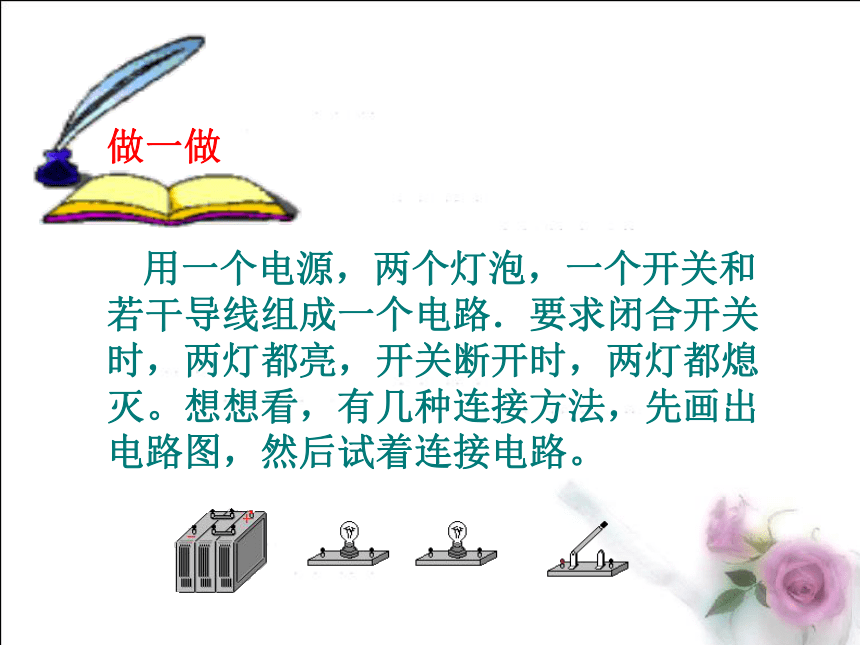

串联和并联 用一个电源，两个灯泡，一个开关和若干导线组成一个电路．要求闭合开关时，两灯都亮，开关断开时，两灯都熄灭。想想看，有几种连接方法，先画出电路图，然后试着连接电路。做一做一、串联的定义如左图，把两只小灯泡依次相连，然后接在电路里，我们说这两个灯泡是串联的　．先进一个用电器出来再进下一个SL1L2 如左图：两个小灯泡两端分别连在一起，然后接入电路，我们说这两个灯泡是并联的。二、并联的定义同时进同时出串联电路图 在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后回到电源的负极。串联电路

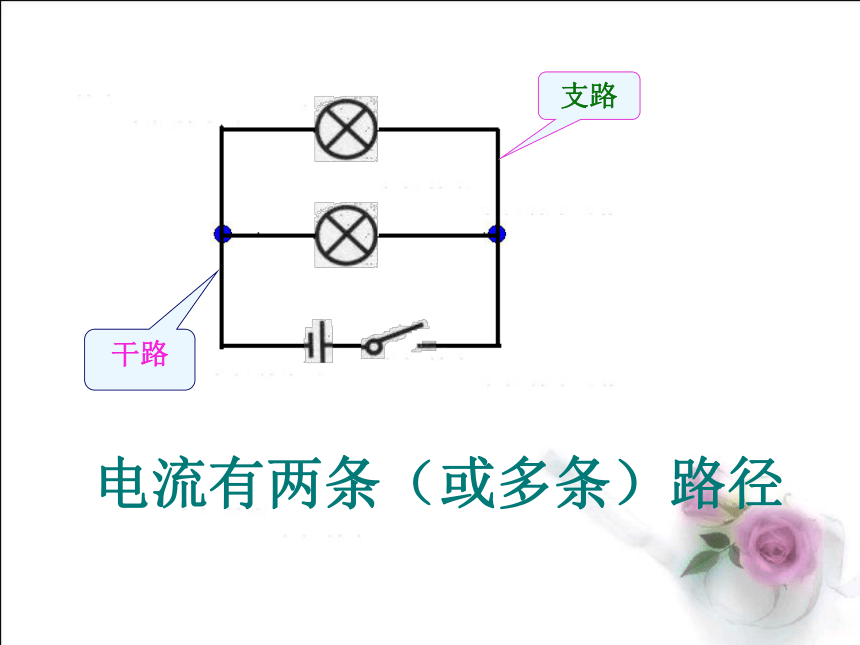

电流路径：只有一条路径。 L2L1干路支路电流有两条（或多条）路径 下列电路图中两灯属于串联的正确电路是( )DABC1.用电器工作互相影响，
2.电路中只需要一个开关，且开关的位置对电路没有影响．都是控制整个电路串联电路的特点1.各用电器可以独立工作互不影响；2.干路的开关控制整个干路，支路的开关只控制本支路．并联电路的特点家庭电路中各个用电器之间是怎样连接的？ 路灯总是同时亮同时熄灭，它们是如何连接的？电路练习之一总结反思，拓展升华本节课你学到了哪些知识，有什么收获？串联：电路元件逐个顺次连接并联：电路元件两端并列连接串联电路与并联电路的特点
