人教版物理八年级上册第5章第3节 凸透镜成像的规律--- 第2课时凸透镜成像规律的应用课件(共21张PPT)

(共21张PPT)
第五章 透镜及其应用
第3节 凸透镜成像的规律
第2课时 凸透镜成像规律的应用
目录
01
课程要求
02
知识点精讲
03
课堂巩固
课程要求
1. 会用光路图理解凸透镜成像的规律。
2. 了解凸透镜成像规律的应用。
知识点精讲
1. 当u>2f时，2f>v>f，成倒立、__________的实像（如图5-3-7甲）。
2. 当u=2f时，__________，成__________、等大的__________像（如图5-3-7乙）。
知识点1 利用光路图理解凸透镜成像的规律
缩小
v=2f
倒立
实

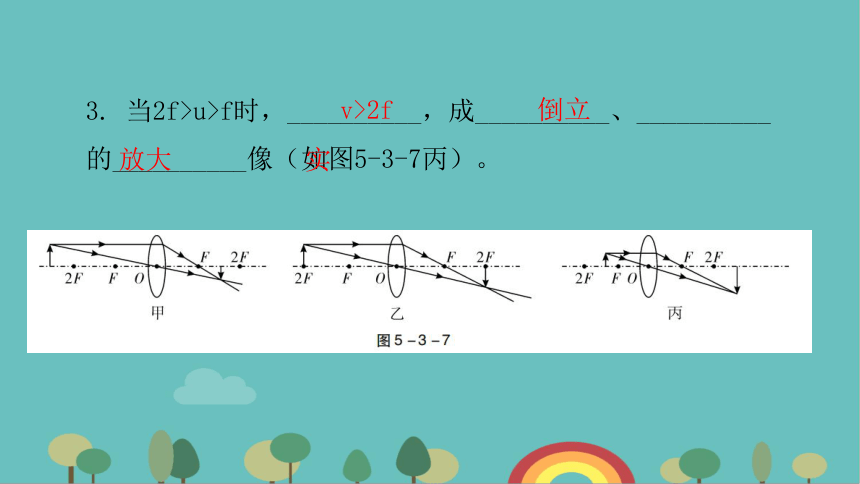

3. 当2f>u>f时，__________，成__________、__________的__________像（如图5-3-7丙）。
v>2f
倒立
放大
实

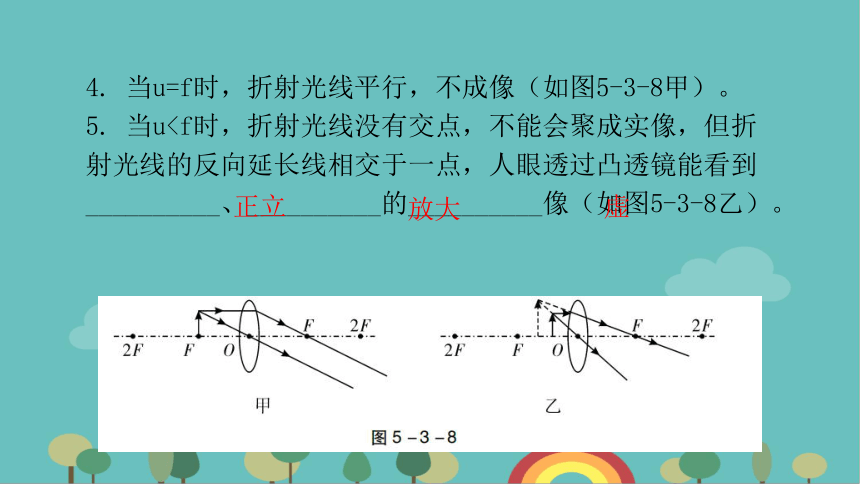

4. 当u=f时，折射光线平行，不成像（如图5-3-8甲）。
5. 当u正立
放大
虚

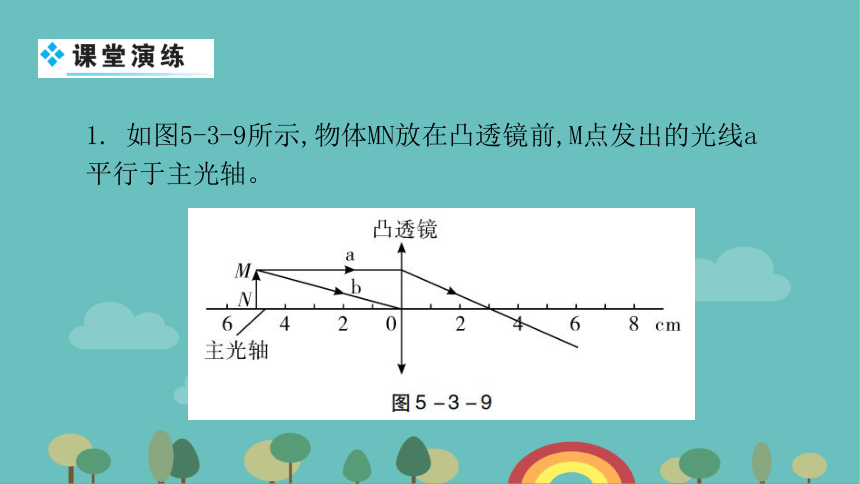

1. 如图5-3-9所示,物体MN放在凸透镜前,M点发出的光线a平行于主光轴。
（1）凸透镜的光心在0 cm处，则凸透镜的焦距是__________cm，物距是__________cm。
（2）画出光线b经过光心后的光线，并画出MN的像M′N′。如答图5-3-1所示。
（3）像M′N′ 相对于物体MN是__________（填“放大”“等大”或“缩小”)__________(填“正立”或“倒立”)的，利用此原理工作的光学仪器是__________。
3.0
5.0
放大
倒立
投影仪

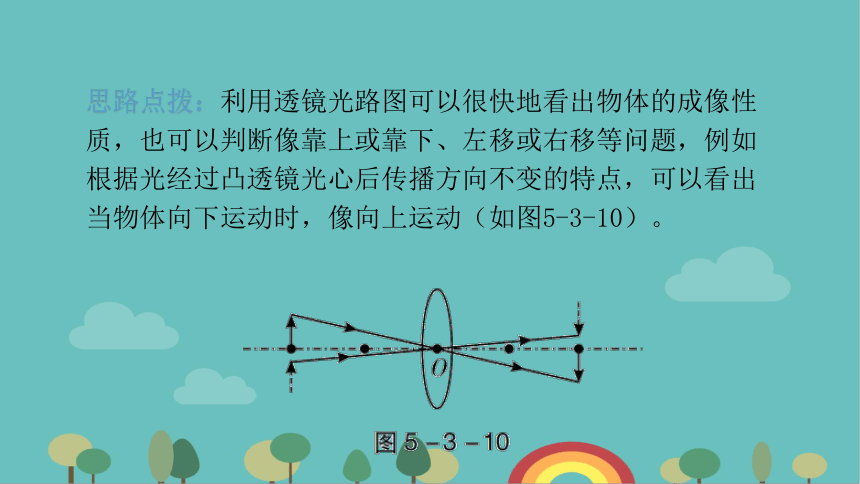

思路点拨：利用透镜光路图可以很快地看出物体的成像性质，也可以判断像靠上或靠下、左移或右移等问题，例如根据光经过凸透镜光心后传播方向不变的特点，可以看出当物体向下运动时，像向上运动（如图5-3-10）。
知识点2 凸透镜成像规律的应用
2. (2021衡阳）购物支付已进入“刷脸”时代,消费者结账时站在摄像头（相当于一个凸透镜）前约1 m的位置,面对镜头,经系统自动拍照、扫描等，确认信息后,即可进行后续工作。则下列说法正确的是（ ）
A. 摄像头的焦距可能是2 m
B. 人脸通过摄像头成像是光的反射形成的
C. “刷脸”时，面部经摄像头成正立缩小的实像
D. “刷脸”时，面部应位于摄像头两倍焦距之外
D
3. (2021常州）2021年5月15日,中国探测器成功着陆火星,屈原在《天问》诗句中所表达的美好愿望成为现实,如图5-3-11甲所示，“祝融号”火星车驶离平台的过程中,其后置照相机对着平台先后拍摄得到图5-3-11乙、丙、丁3张照片,照相机的镜头是一个__________透镜,拍摄过程中相机镜头逐步__________(填“向外伸”或“向内缩”)。观看三张照片感觉平台是运动的,这是以__________为参照物。
凸
向内缩
照相机
思路点拨：应用凸透镜成像的规律解决实际问题时，要先明确物距（或像距）与焦距之间的关系，再熟练使用成像规律去解决（如成实像时，物近像远像变大，物远像近像变小）。
课堂巩固
1.某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm处向12cm处移动的过程中（ )
A．像变大，像距变大
B．像变大，像距变小
C．像先变小后变大，像距变大
D．像先变小后变大，像距变小
A
2. (2021日照)小明手持一个凸透镜,在教室内从南边的窗户移向北边的白墙,离白墙近些时,看到窗外的物体在墙壁上成清晰的像。下面说法正确的是（ ）
A. 像是光源
B. 像一定是虚像
C. 像一定是倒立的
D. 像一定是放大的
C
3. 近年流行的手机屏幕放大器，如图5-3-12甲所示，其实质相当于__________（填“放大镜”“投影仪”或“照相机”），它的成像特点与图5-3-12乙（透镜焦距为10 cm）中蜡烛置于__________（填“A”“B”或“C”）点时相同。
放大镜
C
4. 在凸透镜1倍焦距到2倍焦距之间的物体AB，从A点发出的两条光线如图5-3-13甲所示。
(1）作出物体AB通过凸透镜所成的像A′B′。
如答图5-3-2甲所示。
(2）相对于物体AB，像A′B′的性质是__________立、__________的__________像。
(3）像与物体位于透镜的__________（填“同侧”或“异侧”）。
倒
放大
实
异侧
(4）当物距相同时,换用焦距减半的凸透镜,请在图5-3-13乙中作出物体AB的像A′B′。
如答图5-3-2乙所示。
(5）此时,相对于物体AB,像A′B′的性质是__________立、__________的__________像。由此可知,物距相同时，__________不同的凸透镜，所成的像也会不同。
倒
缩小
实
焦距
谢 谢
