第五章 透镜及其应用
第1节 透 镜

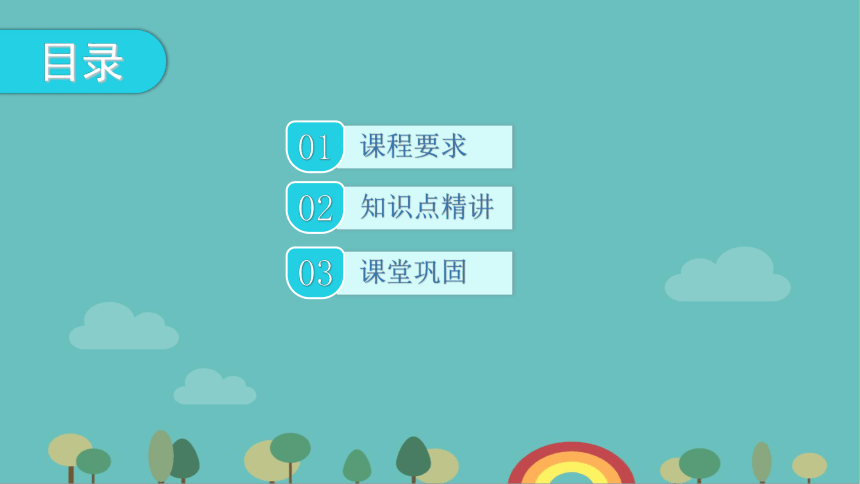

目录
01
课程要求
02
知识点精讲
03
课堂巩固
课程要求
1. 能辨别凸透镜和凹透镜。
2. 了解凸透镜对光的会聚作用和凹透镜对光的发散作用。
3. 会用三种特殊的入射光线表示透镜对光的作用。
知识点精讲

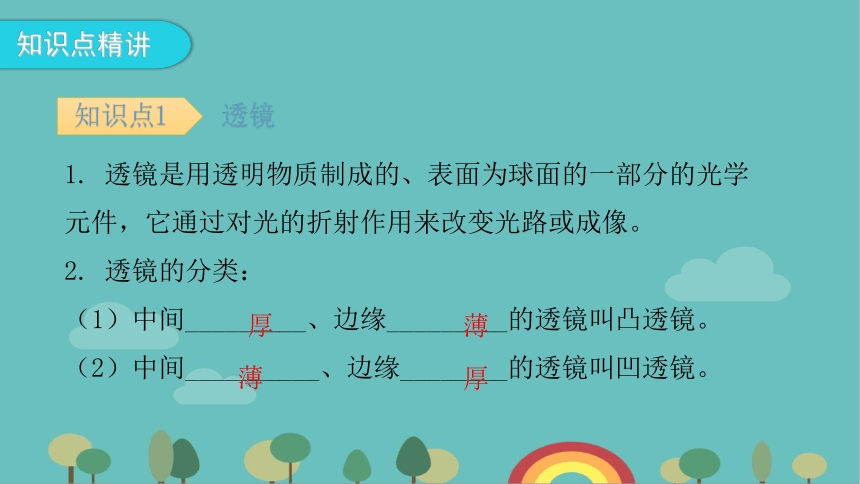

1. 透镜是用透明物质制成的、表面为球面的一部分的光学元件，它通过对光的折射作用来改变光路或成像。
2. 透镜的分类：
（1）中间_________、边缘_________的透镜叫凸透镜。
（2）中间__________、边缘________的透镜叫凹透镜。
知识点1 透镜
厚
薄
薄
厚

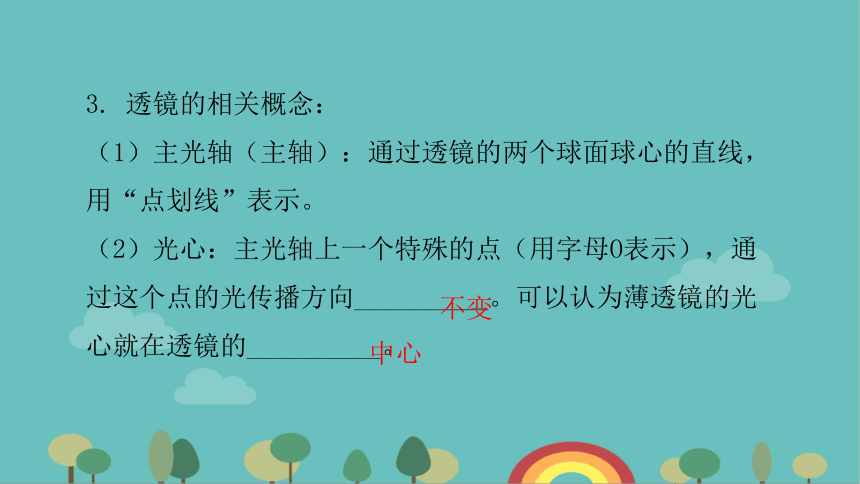

3. 透镜的相关概念：
（1）主光轴（主轴）：通过透镜的两个球面球心的直线，用“点划线”表示。
（2）光心：主光轴上一个特殊的点（用字母O表示），通过这个点的光传播方向__________。可以认为薄透镜的光心就在透镜的__________。
不变
中心

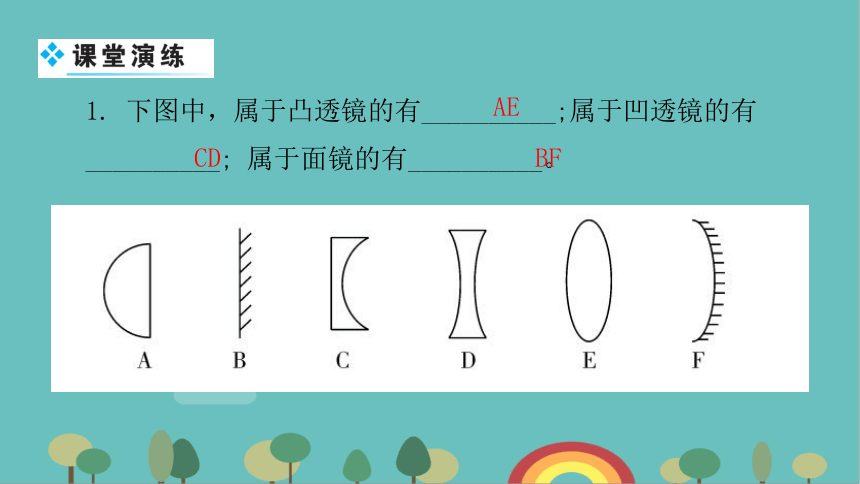

1. 下图中，属于凸透镜的有__________;属于凹透镜的有__________; 属于面镜的有__________。
AE
CD
BF

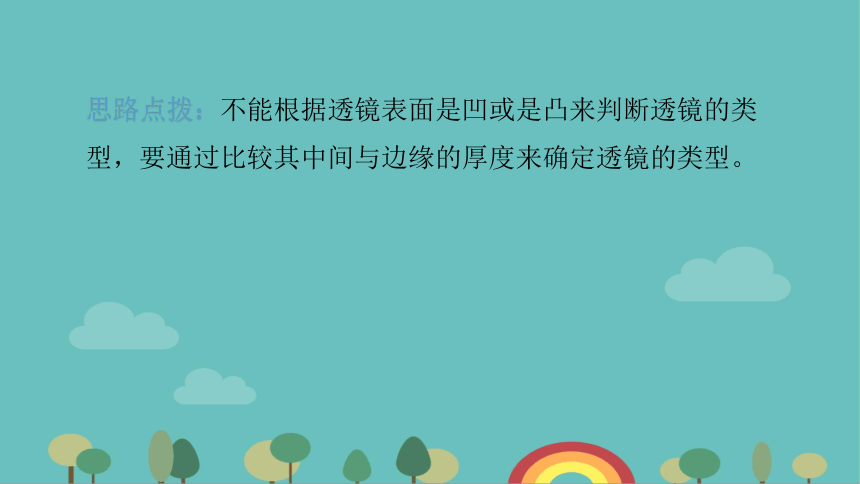

思路点拨：不能根据透镜表面是凹或是凸来判断透镜的类型，要通过比较其中间与边缘的厚度来确定透镜的类型。
知识点2 透镜对光的作用

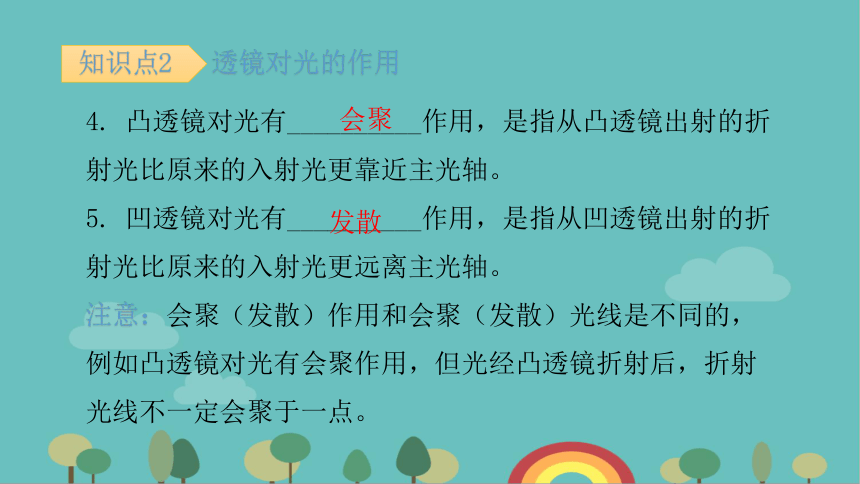

4. 凸透镜对光有__________作用，是指从凸透镜出射的折射光比原来的入射光更靠近主光轴。
5. 凹透镜对光有__________作用，是指从凹透镜出射的折射光比原来的入射光更远离主光轴。
注意：会聚（发散）作用和会聚（发散）光线是不同的，例如凸透镜对光有会聚作用，但光经凸透镜折射后，折射光线不一定会聚于一点。
会聚
发散
2. 如图5-1-1所示，一束光经过一个透镜后会聚于主光轴上的点A,取下透镜后,光会聚于点B，则该透镜是__________（填“凹”或“凸”）透镜。
凹
3. 图5-1-2中画出了光束通过透镜（图中未画出）的情形，其中一个透镜对光束起的作用与另外三个不同，这个透镜是__________（填“a”“b”“c”或“d”），它对光起__________作用。
c
会聚
思路点拨：判断光是被会聚还是被发散，可用延长入射光线的方法来判断。若入射光线在折射光线的外侧，则光被会聚，该透镜为凸透镜（如图5-1-3甲）；若入射光线在折射光线的内侧，则光被发散，该透镜为凹透镜（如图5-1-3乙）。
知识点3 凸透镜的焦点和焦距
6. 凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的__________，用字母“F”表示。
7. 焦点到凸透镜光心的距离叫做__________，用字母“f”表示。
焦点
焦距
8. 凸透镜焦距的测量：让凸透镜__________太阳光（平行光），再把一张纸放在它的另一侧，调整放大镜与纸的距离，当纸上出现一个最__________、最__________的光斑时，用__________测量出凸透镜到白纸的距离即为该凸透镜的焦距。
注意：凸透镜两侧各有一个焦点，两侧的两个焦距相等。凸透镜的焦距越小，说明其会聚作用越强，即光经过凸透镜后偏折的程度越大。
正对
小
亮
刻度尺
4. 图5-1-4如图5-1-4所示，将一个凸透镜正对太阳，其下方20 cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有__________作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜的焦
距一定__________（填“大于”
“等于”或“小于”）20 cm。
会聚
小于
知识点4 三种特殊的入射光线
透 镜 过光心 过焦点（延长线过焦点） 平行于主光轴
凸透镜 传播方向不变 平行于主光轴 过焦点
凹透镜 传播方向不变 平行于主光轴 反向延长线过焦点
9. 三种特殊入射光线的折射情况：
注意：凹、凸透镜对光的偏折作用都是使光向透镜较厚的一侧偏折。
5. 请你根据凸透镜对光的作用特点完成图5-1-5中的光路图。
如答图5-1-1所示。
6. (2021贵港）请在图5-1-6中画出光经过凹透镜后的光路图。
如答图5-1-2所示。
思路点拨：作图口诀可记为“过心不变”“过焦平行”“平行过焦”。
课堂巩固
1. 如果把一个玻璃球分割成5块，其截面如图5-1-7 所示，再将这5块玻璃a、b、c、d、e分别放在太阳光下，那么能使光发散的是（ )
A．a
B．b
C．d
D．都不行
B
2.下列关于透镜的说法正确的是（ )
A．平行于主光轴的光，通过透镜后一定经过焦点
B．凸透镜对光有会聚作用，因此通过凸透镜的光一定会通过焦点
C．凹透镜对光有发散作用，因此通过凹透镜的光都不可能与主光轴相交
D．无论凸透镜还是凹透镜，通过光心的光传播方向都不变
D
3.下图中不可能发生的是（ )
B
4.用冰取火，绝不是天方夜谭。如图5-1-8所示，南极考察团在失去火种的情况下，利用身边易得的冰块磨成中间比边缘__________（填“厚”或“薄”）的形状，这种形状的冰块对光有__________作用；让冰块正对着太阳光，调节冰块与干草之间的距离，使干草刚好处于冰块的__________处，
形成一个最小、最亮的光斑，
干草就可以燃烧。
厚
会聚
焦点
5. 如图5-1-9所示，两透镜焦距相同，且其中一个焦点F刚好重合，根据已知光线作出原先的入射光线和后来的折射光线。
如答图5-1-3所示。
6.某物理学习小组选择如图5-1-10甲所示的四个透镜进行探究实验(其中A、B和Ｃ、D分别是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)。
(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图中的__________(填字母)凸透镜做实验。器材确定后，接着小组同学让几束与主光轴平行的光分别经过两凸透镜后会聚于焦点处，如图5-1-10乙、丙所示。
(2)比较两次实验的现象，可以得出结论：凸透镜表面越凸，凸透镜的焦距越__________。
A、C
小
(3)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与__________________的关系”。
透镜材料
