2022-2023学年人教版物理九年级全册 第十五章 本章综合训练-【教材解读】（有详解）

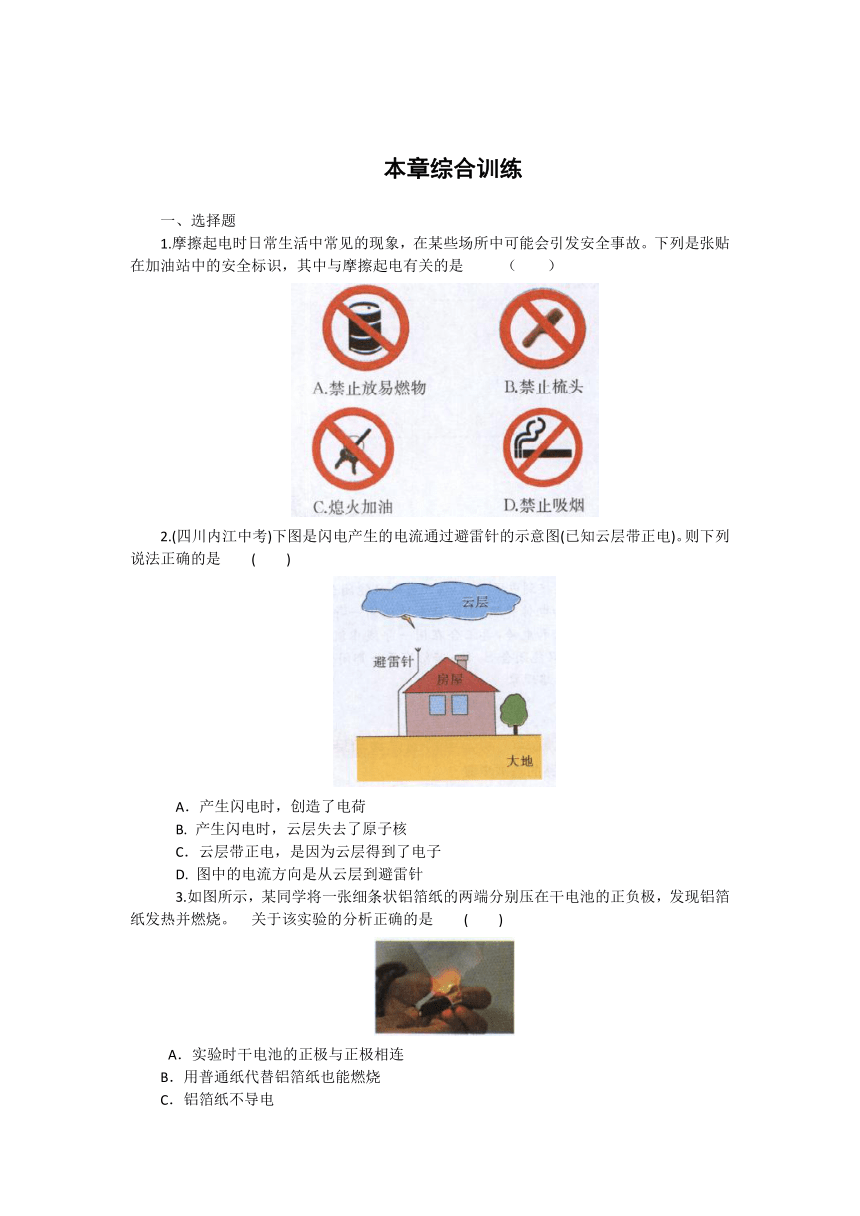

本章综合训练
选择题
1.摩擦起电时日常生活中常见的现象，在某些场所中可能会引发安全事故。下列是张贴在加油站中的安全标识，其中与摩擦起电有关的是 （ ）
2.(四川内江中考)下图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列说法正确的是 ( )
A．产生闪电时，创造了电荷
B. 产生闪电时，云层失去了原子核
C．云层带正电，是因为云层得到了电子
D. 图中的电流方向是从云层到避雷针
3.如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。 关于该实验的分析正确的是 ( )
A．实验时干电池的正极与正极相连
B．用普通纸代替铝箔纸也能燃烧
C．铝箔纸不导电
D．该实验能说明短路带来的危害

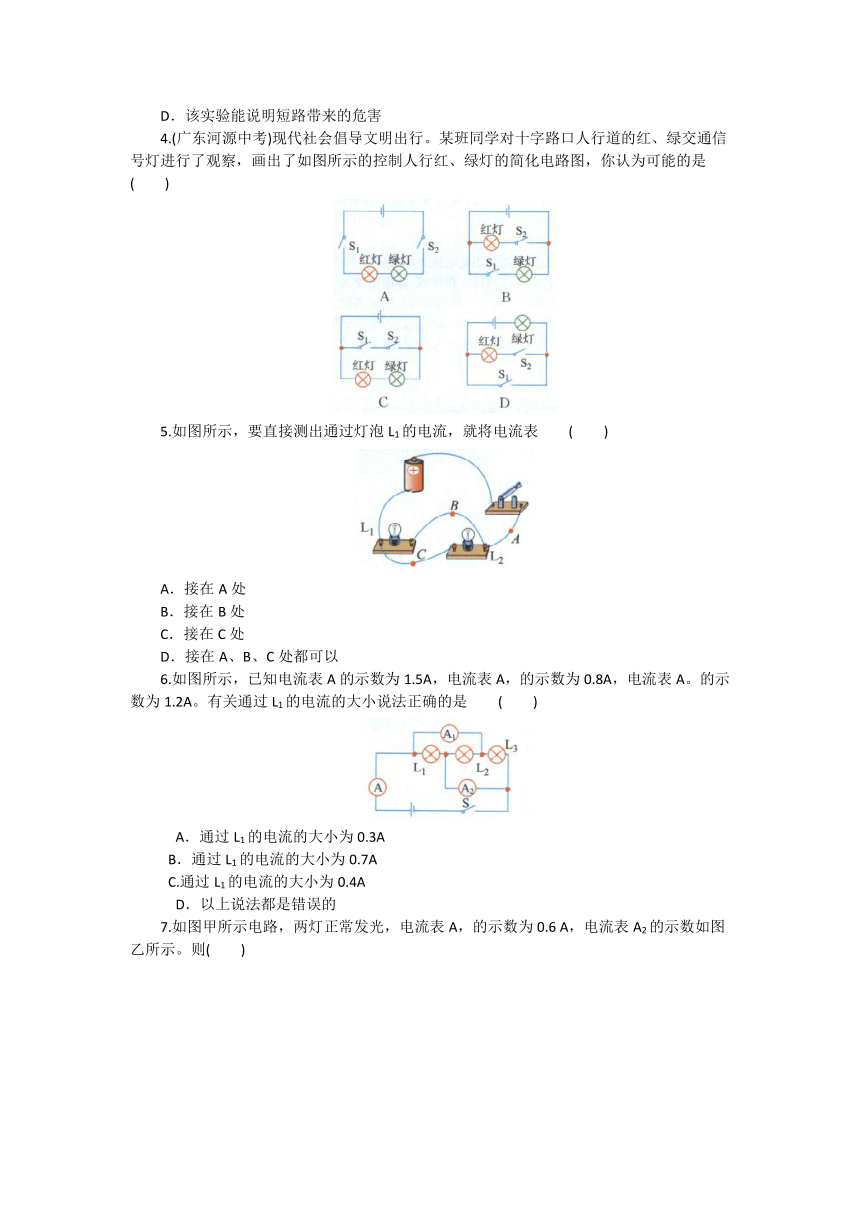

4.(广东河源中考)现代社会倡导文明出行。某班同学对十字路口人行道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的简化电路图，你认为可能的是 ( )
5.如图所示，要直接测出通过灯泡L1的电流，就将电流表 ( )
A．接在A处
B．接在B处
C．接在C处
D．接在A、B、C处都可以
6.如图所示，已知电流表A的示数为1.5A，电流表A，的示数为0.8A，电流表A。的示数为1.2A。有关通过L1的电流的大小说法正确的是 ( )
A．通过L1的电流的大小为0.3A
B．通过L1的电流的大小为0.7A
C.通过L1的电流的大小为0.4A
D．以上说法都是错误的

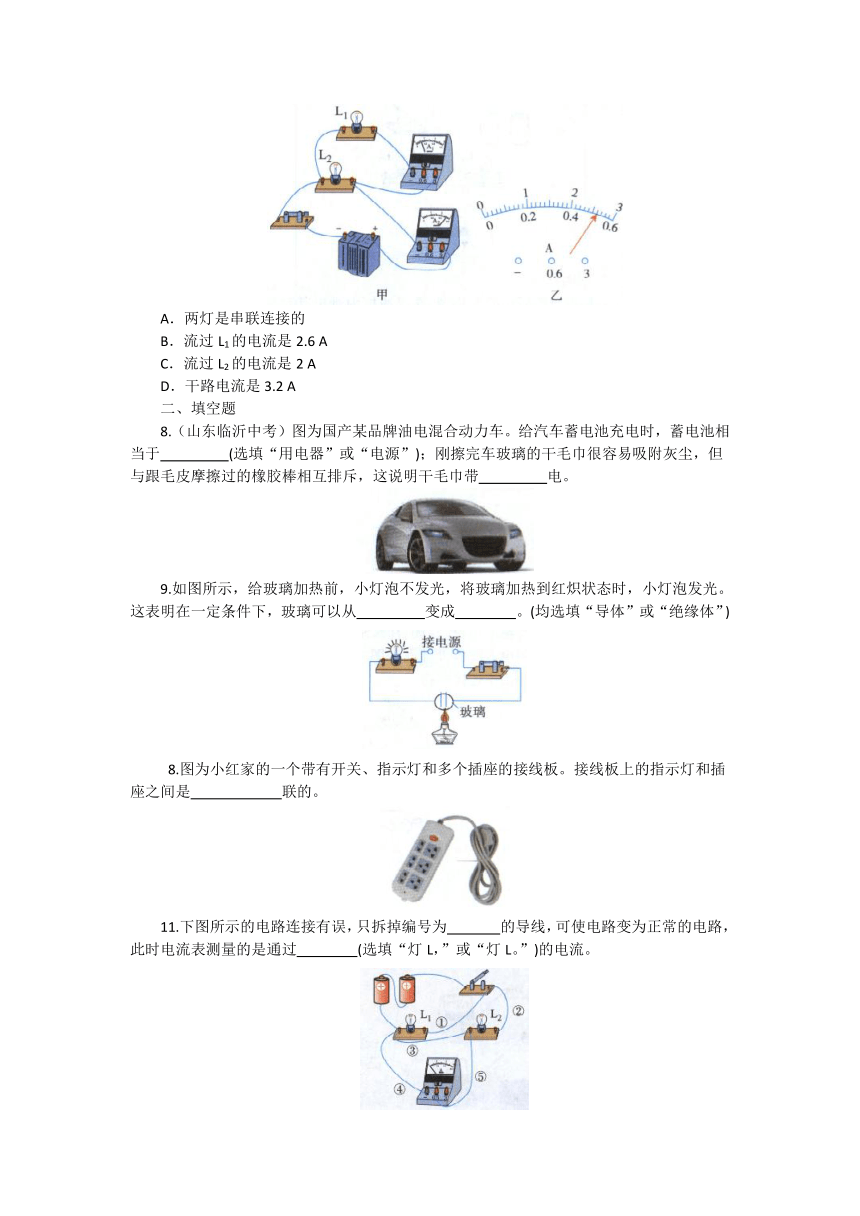

7.如图甲所示电路，两灯正常发光，电流表A，的示数为0.6 A，电流表A2的示数如图乙所示。则( )
A．两灯是串联连接的
B．流过L1的电流是2.6 A
C．流过L2的电流是2 A
D．干路电流是3.2 A
二、填空题
8.（山东临沂中考）图为国产某品牌油电混合动力车。给汽车蓄电池充电时，蓄电池相当于 (选填“用电器”或“电源”)；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与跟毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带 电。
9.如图所示，给玻璃加热前，小灯泡不发光，将玻璃加热到红炽状态时，小灯泡发光。这表明在一定条件下，玻璃可以从 变成 。(均选填“导体”或“绝缘体”)
8.图为小红家的一个带有开关、指示灯和多个插座的接线板。接线板上的指示灯和插座之间是 联的。
11.下图所示的电路连接有误，只拆掉编号为 的导线，可使电路变为正常的电路，此时电流表测量的是通过 (选填“灯L，”或“灯L。”)的电流。
12．根据下图所示的实物图，在虚线框内画出其对应的电路图。
13.按要求完成电路连接：当S1断开时，无论S2断开或闭合两灯都不亮；当S1闭合时，S2断开，只有L1亮。请在图甲方框内设计电路图，并用笔画线代替导线在图乙中连接实物。
14.某牧场为了防止羊圈中的羊丢失，现在牧场主想利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员在值班室看护报警器防止羊丢失的电路。要求：正常情况下，值班室内灯亮铃不响；有羊冲出羊圈时，碰到栅栏后会拉断细导线，此时灯亮电铃响。请在下面的虚线框中画出你帮牧场主设计的电路图。
15．小兰想用电流表测量并联电路中的电流，请按要求回答：
(1)她把电流表接入电路，闭合开关，指针位置如图甲所示，产生这两种情况的原因是：A图中 ；B图中 。
(2)她改正了错误，电路连接如图乙所示，电流表此时测的是通过灯 (选填“L1”或“L2”)的电流。
(3)小兰现在要用此电流表测通过L。和L：的总电流，若只允许移动一根导线，她应将导线 (选填“a”“b”或“c”)的右端接在电流表的 (选填“+”或“一”)接线柱上。若电流表的示数如 图丙所示，则此时电流表测出的电流大小是 A。
参考答案
本章综合训练
1．B解析：用塑料梳子梳头时会因为摩擦产生静电，使加油站有发生爆炸的危险，B正确。
2．D解析：本题考查对电流方向和物体带电的认识。产生闪电时，大地中的电子转移到云层中，并没有创造电荷，A错误；产生闪电时，带正电的云层会得到电子，B错误；云层带正电，是因为云层失去了电子，C错误；电流方向为正电荷定向移动的方向，与电子定向移动的方向相反，闪电产生的电流方向是从云层到避雷针，D正确。
3．D解析：要接通电路应将电源的正负极接入电路中，A错误；普通纸是绝缘体，所以此实验用普通纸代替铝箔纸不能燃烧，B错误；铝箔纸是导体，用它把电源正负极连接起来，造成短路，会损坏电池，c 错误，D正确。
4．B解析：A图中，两开关均闭合时，红、绿交通信号灯同时发光，只闭合一个开关均不发光，故A不可行；B图中，只闭合开关S1时，绿灯亮，只闭合开关s2时，红灯亮，两灯独立工作，互不影响，故B可行；C图中，两开关都闭合时，会造成电源短路且两灯泡都不发光，任何一个开关断开时，红、绿交通信号灯同时发光，故C不可行；D图中，当只闭合开关S2时，两灯泡都发光，只闭合S1时绿灯亮。故D不可行。故选B。
5．B解析：由题图可知，两灯泡并联，要想测量通过灯泡L1的电流，应将电流表与灯泡L1串联在一起，故应将电流表接在B处，B正确。
6．B解析：三灯泡并联，电流表A测干路电流，电流表A1测L2和L3支路的电流之和，电流表A2测L1和L2支路的电流之和。根据并联电路电流规律可知，解得，B正确。
7．C解析：由电路图甲可知，两灯泡并联，A错误。电流表A1与L1串联，则流过L1的电流是0.6 A，B错误。干路电流大于任意支路的电流，电流表A2示数应大于A1示数，故A2示数为2.6 A，即干路电流为2.6 A。由并联电路电流规律知，通过灯L2的电流，C正确，D错误。
8．用电器 负 解析：给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；用毛皮摩擦过的橡胶棒带负电，刚擦完车玻璃的干毛巾与带负电的橡胶棒相互排斥，说明干毛巾带负电。
9．绝缘体 导体 解析：当玻璃被加热到红炽状态时，发现小灯泡发光。说明此时玻璃容易导电，是导体。因此，导体与绝缘体之间没有绝对界限，在一定条件下，玻璃可以从绝缘体变成导体。
10．并 解析：接线板上的插座与指示灯互不影响,所以它们是并联的。
11．③ 灯L2解析：据题图可知，电流从电源正极出发，经开关后，分两条路径，即一条经灯L1回到负极，另一条经灯L2、电流表回到负极，故能看出③导线是多余的；两灯并联，且电流表和灯泡L2串联，故电流表测量的是通过L2的电流。
12．如图所示。
解析：从正极开始分支，一支经电流表A1、灯泡L1，另一支经灯泡L2，然后共同经电流表A2、开关回到负极。
13．如图所示。
解析：两灯泡并联，S1控制整个电路，S2控制L2，设计电路图如图甲所示。按电流流向法，对照电路图连接实物图，如图乙所示。
14．如图所示。
解析：开关闭合后无论导线是否断开，小灯泡都会发光，导线断开后．铃响灯亮，所以导线与电铃并联后，与灯泡串联连接。
15．(1)正、负接线柱接反了 所选量程太小(2)L2 (3)b — 1.4
解析：(1)由题图甲可知，A图电流表指针向左偏转，由此可见，电流表正、负接线柱接反了；B图电流表指针超过最右边刻度线，超出了电流表量程，这是由电流表所选量程太小造成的。(2)由图乙可知，电流表与灯L2串联，所以电流表测量的是通过灯L2的电流。(3)如果要用电流表测量 干路电流，且只允许移动一根导线，应将导线b的右端从“3”接线柱上改接到“一”接线柱上；电流袁的量程为0～3 A，分度值为0.1 A，由图丙可知，示数为1.4 A。
