粤沪版九年级物理难点突破：串联电路电压规律应用

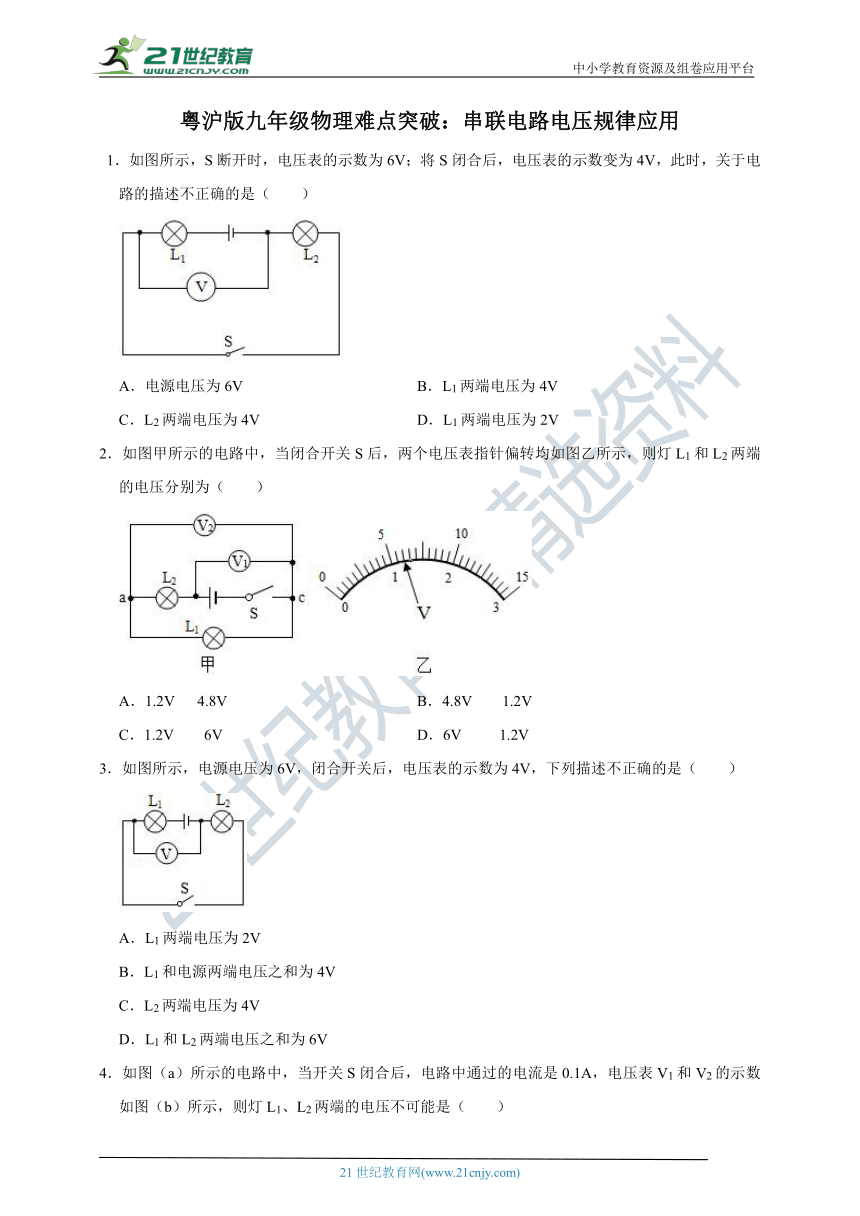

1．如图所示，S断开时，电压表的示数为6V；将S闭合后，电压表的示数变为4V，此时，关于电路的描述不正确的是（　　）
A．电源电压为6V B．L1两端电压为4V
C．L2两端电压为4V D．L1两端电压为2V
2．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯L1和L2两端的电压分别为（　　）
A．1.2V 4.8V B．4.8V 1.2V
C．1.2V 6V D．6V 1.2V
3．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（　　）
A．L1两端电压为2V
B．L1和电源两端电压之和为4V
C．L2两端电压为4V
D．L1和L2两端电压之和为6V

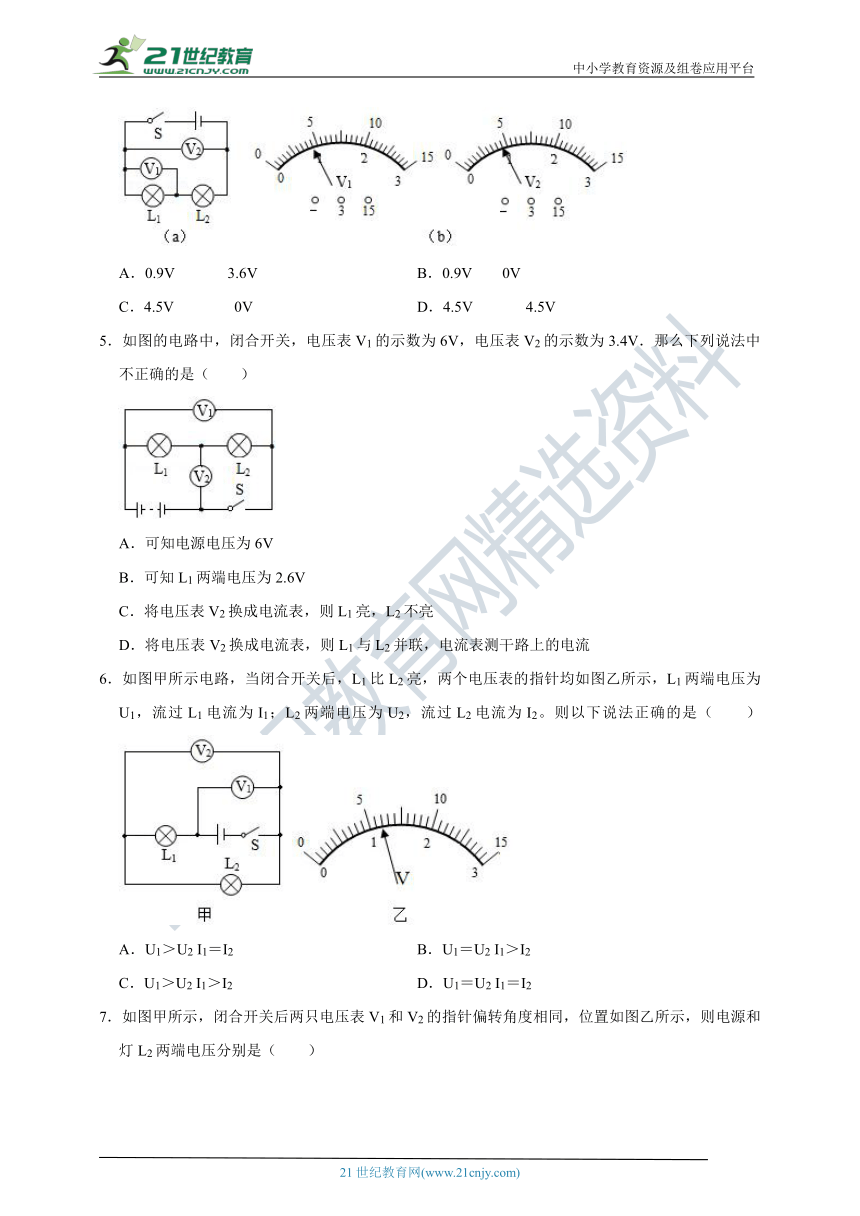

4．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（　　）
A．0.9V 3.6V B．0.9V 0V
C．4.5V 0V D．4.5V 4.5V
5．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（　　）
A．可知电源电压为6V
B．可知L1两端电压为2.6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
6．如图甲所示电路，当闭合开关后，L1比L2亮，两个电压表的指针均如图乙所示，L1两端电压为U1，流过L1电流为I1；L2两端电压为U2，流过L2电流为I2。则以下说法正确的是（　　）
A．U1＞U2 I1＝I2 B．U1＝U2 I1＞I2
C．U1＞U2 I1＞I2 D．U1＝U2 I1＝I2
7．如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（　　）
A．8.5V 1.7V B．8.5V 6.8V C．6.8V 1.7V D．1.7V 6.8V
8．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V。那么下列说法中不正确的是（　　）
A．可知电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．可知L1两端电压为2.6V
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
9．如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（　　）
A．L1两端电压为3V B．L1和电源的电压为3V
C．L2两端电压为4V D．L2两端电压为3V

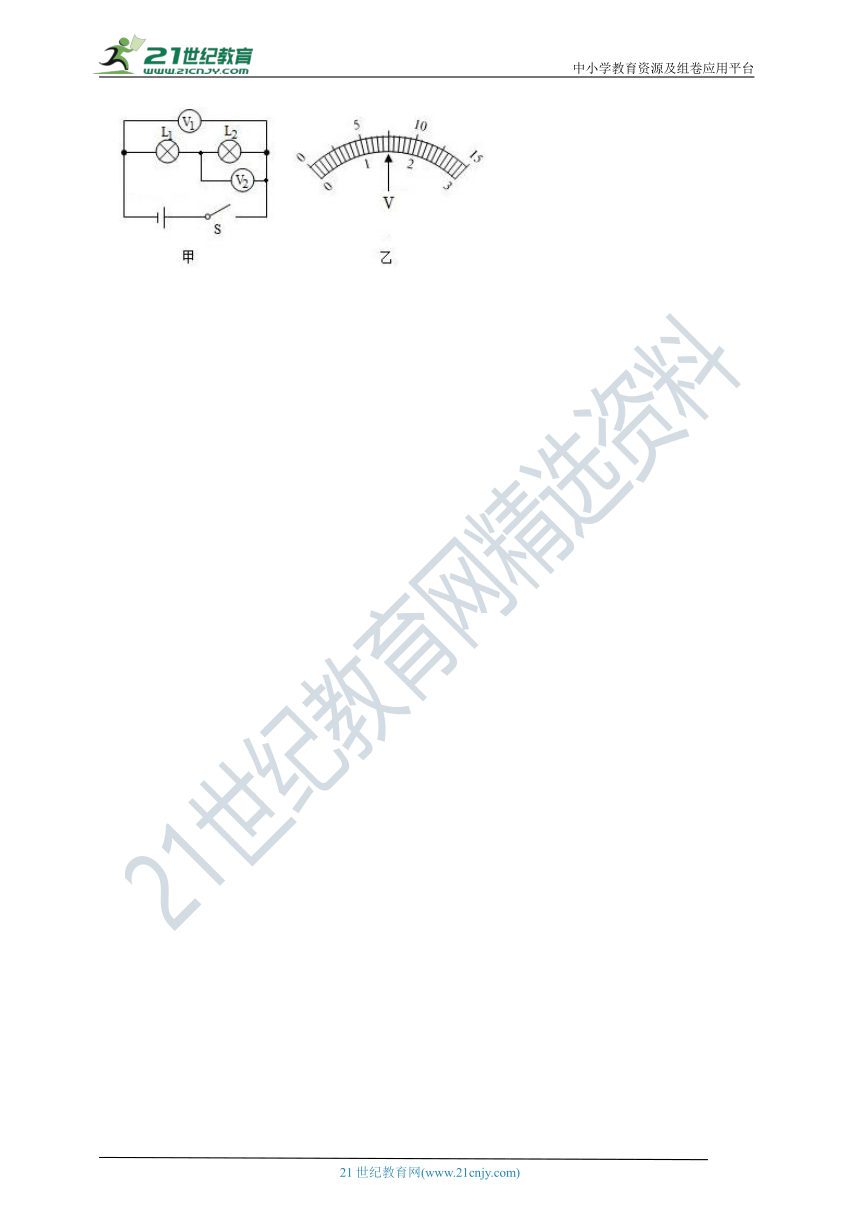

10．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．7.5V 1.5V B．6V 1.5V C．1.5V 7.5V D．1.5V 6V

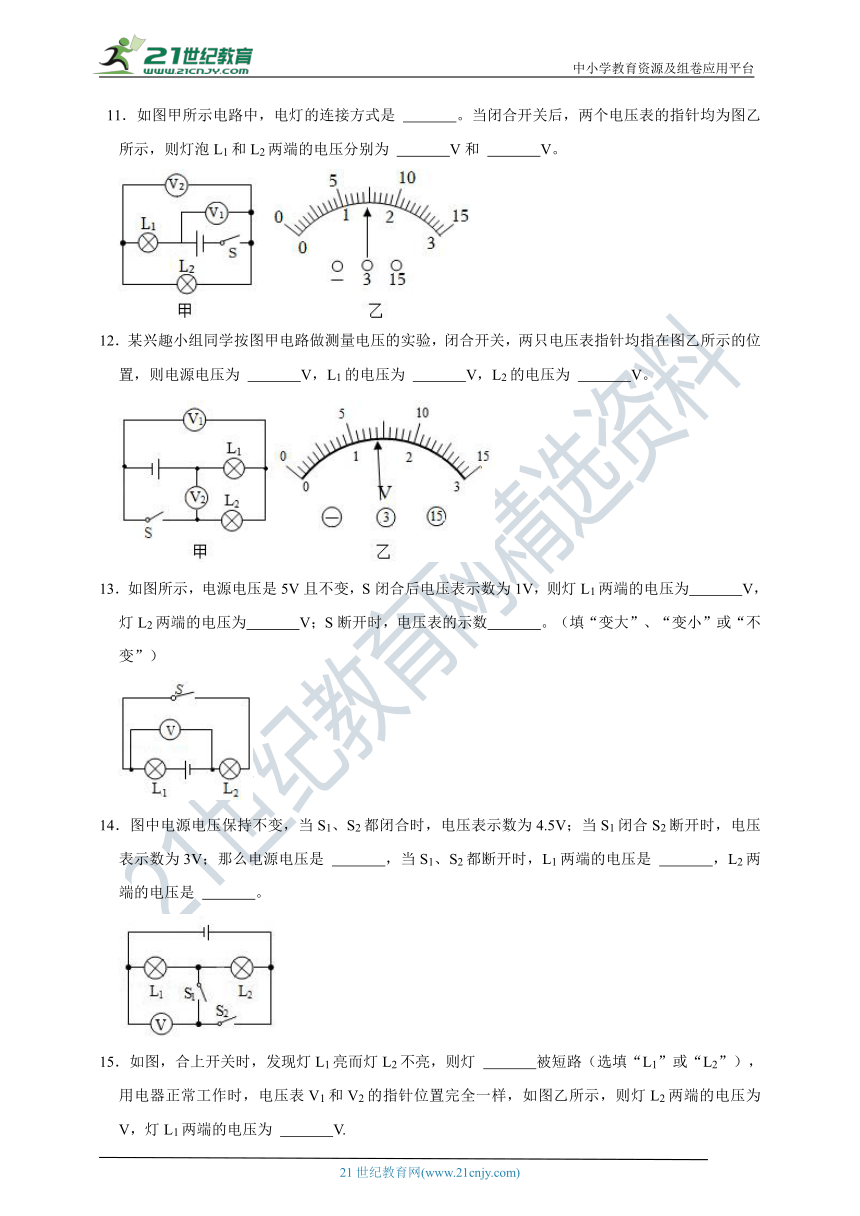

11．如图甲所示电路中，电灯的连接方式是 　 　。当闭合开关后，两个电压表的指针均为图乙所示，则灯泡L1和L2两端的电压分别为 　 　V和 　 　V。
12．某兴趣小组同学按图甲电路做测量电压的实验，闭合开关，两只电压表指针均指在图乙所示的位置，则电源电压为 　 　V，L1的电压为 　 　V，L2的电压为 　 　V。
13．如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为　 　V，灯L2两端的电压为　 　V；S断开时，电压表的示数　 　。（填“变大”、“变小”或“不变”）
14．图中电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么电源电压是 　 　，当S1、S2都断开时，L1两端的电压是 　 　，L2两端的电压是 　 　。
15．如图，合上开关时，发现灯L1亮而灯L2不亮，则灯 　 　被短路（选填“L1”或“L2”），用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则灯L2两端的电压为 　 　V，灯L1两端的电压为 　 　V.
粤沪版九年级物理难点突破：串联电路电压规律应用
参考答案
1．如图所示，S断开时，电压表的示数为6V；将S闭合后，电压表的示数变为4V，此时，关于电路的描述不正确的是（　　）
A．电源电压为6V B．L1两端电压为4V
C．L2两端电压为4V D．L1两端电压为2V
【解答】解：
由电路图可知，S断开时，电压表与L1串联在电路中，电压表相当于测电源电压，即U＝6V；故A正确；
S闭合，两灯串联，电压表测L2两端电压，则U2＝4V，故C正确；
由串联电路的电压特点可知，L1两端电压U1＝U﹣U2＝6V﹣4V＝2V，故B错误，D正确。
故选：B。
2．如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯L1和L2两端的电压分别为（　　）
A．1.2V 4.8V B．4.8V 1.2V
C．1.2V 6V D．6V 1.2V
【解答】解：
（1）由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压；
（2）两个电压表的指针位置相同，因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
则电压表V1的量程是0～15V，分度值为0.5V，示数UV1＝6V；
电压表V2的量程是0～3V，分度值为0.1V，示数UV2＝1.2V；
（3）电压表V2测L1两端的电压，所以L1两端的电压U1＝UV2＝1.2V；
由于L1、L2串联，由串联电路的特点可知，L2两端的电压U2＝UV1﹣UV2＝6V﹣1.2V＝4.8V；
故选：A。
3．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（　　）
A．L1两端电压为2V
B．L1和电源两端电压之和为4V
C．L2两端电压为4V
D．L1和L2两端电压之和为6V
【解答】解：由图可知，L1、L2串联，开关S闭合后电压表测L2两端的电压，电压表的示数为4V，则L2两端的电压为4V，故L1的电压是：6V﹣4V＝2V；串联电路中，用电器的总电压等于各个分电压之和，故L1和L2两端电压之和为6V；故错误的是B。
故选：B。
4．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（　　）
A．0.9V 3.6V B．0.9V 0V
C．4.5V 0V D．4.5V 4.5V
【解答】解：由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。
（1）若电路正常时，
因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，
所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U＝4.5V；
电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1＝0.9V；
则灯泡L2两端的电压为：
U2＝U﹣U1＝4.5V﹣0.9V＝3.6V，
（2）若L1短路，V1偏转的角度为零，不可能；
（3）若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；
（4）若L1断路，V1和V2测电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电流表无示数，不可能；
（5）若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电流表无示数，故不可能；
故选：D。
5．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（　　）
A．可知电源电压为6V
B．可知L1两端电压为2.6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
【解答】解：A、由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，所以选项A的说法是正确的，但不符合题意。
B、电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。电压表V1的示数为6V，电压表V2的示数为3.4V，因此L1两端电压为2.6V，所以选项B的说法是正确的，但不符合题意。
C、将电压表V2换成电流表，则灯泡L2被短路，因此灯泡L1亮，L2不亮，所以选项C的说法是正确的，但不符合题意。
D、将电压表V2换成电流表，则灯泡L2被短路，电流表测L1的电流，所以选项D的 说法不正确，符合题意。
故选：D。
6．如图甲所示电路，当闭合开关后，L1比L2亮，两个电压表的指针均如图乙所示，L1两端电压为U1，流过L1电流为I1；L2两端电压为U2，流过L2电流为I2。则以下说法正确的是（　　）
A．U1＞U2 I1＝I2 B．U1＝U2 I1＞I2
C．U1＞U2 I1＞I2 D．U1＝U2 I1＝I2
【解答】解：由图甲知，L1和L2是串联的，开关闭合，V1测电源电压，电压表V2测L2两端电压，
由串联电路中电源电压等于各用电器两端电压之和知，V1示数应大于V1的示数，而两电压表指针位置相同，所以V1使用0～15V量程，V2使用0～3V量程，而且V1示数是V2示数的5倍，则L1两端电压是L2两端电压的4倍，故U1＞U2；
由串联电路中电流处处相等知，通过两灯电流相等，故I1＝I2。
故选：A。
7．如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（　　）
A．8.5V 1.7V B．8.5V 6.8V C．6.8V 1.7V D．1.7V 6.8V
【解答】解：由图可知，闭合开关后，两灯串联，V1表测量电源电压，V2表测量灯L1两端的电压；
由串联电路的电压特点知，V1的示数应大于V2的示数，而两电压表的指针偏转角度相同，
所以两电压表选用的量程是不同的，则V1选用的是大量程，分度值为0.5V，其示数为8.5V，即电源电压U＝8.5V；
V2表为小量程，分度值为0.1V，其示数为1.7V，即L1两端的电压U1＝1.7V，
由串联电路的电压特点知，灯L2两端的电压U2＝U﹣U1＝8.5V﹣1.7V＝6.8V。
故选：B。
8．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V。那么下列说法中不正确的是（　　）
A．可知电源电压为6V
B．将电压表V2换成电流表，则L1亮，L2不亮
C．可知L1两端电压为2.6V
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
【解答】解：
AC、由电路图可知，闭合开关S，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，
则电源的电压U＝6V，L2两端的电压U2＝3.4V，
因串联电路中总电压等于各分电压之和，
所以，L1两端的电压：U1＝U﹣U2＝6V﹣3.4V＝2.6V，故AC正确；
BD、将电压表V2换成电流表时，灯泡L2被短路，电路为灯泡L1的简单电路，既不是并联电路，此时灯L1发光，L2不发光，故B正确；D错误。
故选：D。
9．如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（　　）
A．L1两端电压为3V B．L1和电源的电压为3V
C．L2两端电压为4V D．L2两端电压为3V
【解答】解：（1）由电路图知：灯L1与L2串联，电压表测灯L2两端电压；
（2）由题意知，电源电压U＝7V，电压表示数是3V，则L2两端电压UL2＝3V，
由串联电路特点知：UL1+UL2＝U，即UL1+3V＝7V，L1两端电压UL1＝4V；故ABC错误，D正确。
故选：D。
10．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　）
A．7.5V 1.5V B．6V 1.5V C．1.5V 7.5V D．1.5V 6V
【解答】解：（1）由电路图可知，电阻R1与R2串联，电压表V1测两电阻串联电压，即电源电压，电压表V2测电阻R2两端电压，
由串联电路的电压规律可知，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0～15V，分度值是0.5V，其示数UV1＝7.5V，即电源电压U＝7.5V；
电压表V2量程是0～3V，分度值是0.1V，其示数UV2＝1.5V；
（2）电阻R2的电压U2＝UV2＝1.5V，电阻R1的电压U1＝U﹣U2＝7.5V﹣1.5V＝6V；
故选：B。
11．如图甲所示电路中，电灯的连接方式是 　串联　。当闭合开关后，两个电压表的指针均为图乙所示，则灯泡L1和L2两端的电压分别为 　6　V和 　1.5　V。
【解答】解：分析电路图可知，灯泡L1和灯泡L2串联在电路中，电压表V2测的是灯泡L2两端的电压，电压表V1测的是电源电压；
因为在串联电路中，电源电压等于各串联用电器两端的电压之和，所以电压表V2用的是小量程，根据指针所在的位置可知，电压表V2的示数，即灯泡L2两端的电压为1.5V；电压表V1用的是大量程，根据指针所在的位置可知，电压表V1的示数，即电源电压为7.5V，所以灯泡L1两端的电压为：U＝U1﹣U2＝7.5V﹣1.5V＝6V。
故答案为：串联；6；1.5。
12．某兴趣小组同学按图甲电路做测量电压的实验，闭合开关，两只电压表指针均指在图乙所示的位置，则电源电压为 　7　V，L1的电压为 　5.6　V，L2的电压为 　1.4　V。
【解答】解：由图知，两灯串联，V2测电源电压，V1测L2两端的电压，由串联电路的电压特点可知，V2的示数应大于V1的示数；
而两表指针位置相同，说明V2选的是大量程，V1的是小量程，则由图可知V2的示数为7V，即电源电压为U＝7V；V1示数为1.4V，即L2两端的电压为U2＝1.4V；
又因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压为U1＝U﹣U2＝7V﹣1.4V＝5.6V。
故答案为：7；5.6；1.4。
13．如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为　4　V，灯L2两端的电压为　1　V；S断开时，电压表的示数　变大　。（填“变大”、“变小”或“不变”）
【解答】解：当开关闭合时，两只灯泡串联，电压表测量的是L2两端的电压，即为1V；
由于两灯串联，根据串联电路电压规律得U1＝U﹣U2＝5V﹣1V＝4V。
当开关断开时，电压表测量电源电压，示数为5V，故S断开时，电压表的示数变大。
故答案为：4；1；变大。
14．图中电源电压保持不变，当S1、S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么电源电压是 　4.5V　，当S1、S2都断开时，L1两端的电压是 　3V　，L2两端的电压是 　1.5V　。
【解答】解：（1）当S1、S2都闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，
则电源的电压U＝4.5V；
（2）当S1闭合，S2断开时，灯泡L1与灯泡L2串联，电压表测L1两端的电压，
则L1两端的电压U1＝3V，
因为串联电路中总电压等于各分电压之和，所以L2两端的电压：U2＝U﹣U1＝4.5V﹣3V＝1.5V。
故答案为：4.5V；3V；1.5V。
15．如图，合上开关时，发现灯L1亮而灯L2不亮，则灯 　L2　被短路（选填“L1”或“L2”），用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则灯L2两端的电压为 　1.5　V，灯L1两端的电压为 　6　V.
【解答】解：
如图所示电路，两灯泡串联，电源电压为3V，闭合开关时，发现灯L1亮而灯L2不亮，则整个电路为通路，所以故障应为L2短路；
从图中可以看出V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是0～15V量程，V2的是0～3V量程，则V1的示数为6V，V2示数为1.5V；
又因为串联电路两端电压等于各部分电压之和，则灯L2两端电压为1.5V；灯L1两端电压为U1＝U﹣U2＝7.5V﹣1.5V＝6V。
故答案为：L2；1.5；6。
