课件26张PPT。新人教版十六章电压、电阻

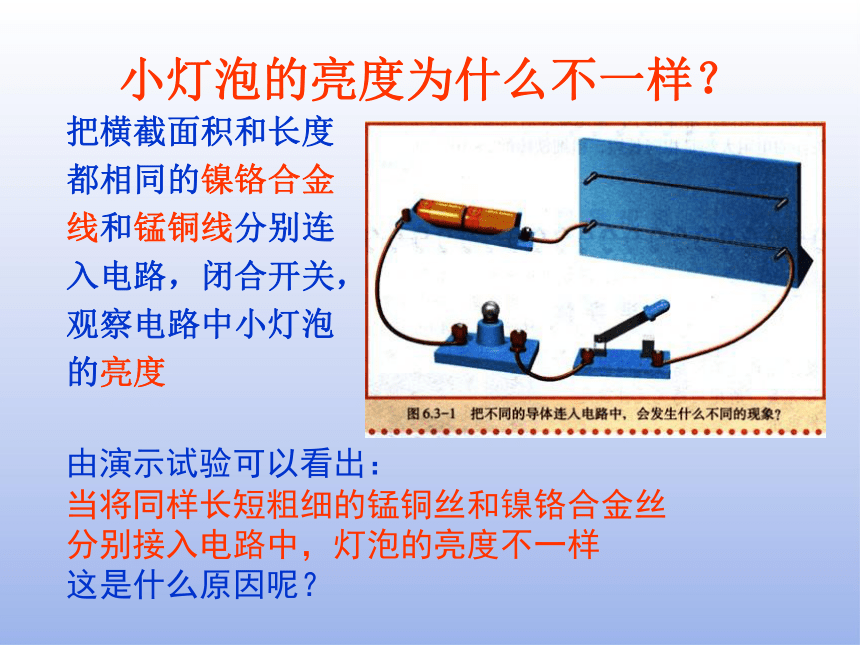

三、 电阻小灯泡的亮度为什么不一样？把横截面积和长度都相同的镍铬合金线和锰铜线分别连入电路，闭合开关，观察电路中小灯泡的亮度由演示试验可以看出：
当将同样长短粗细的锰铜丝和镍铬合金丝
分别接入电路中，灯泡的亮度不一样

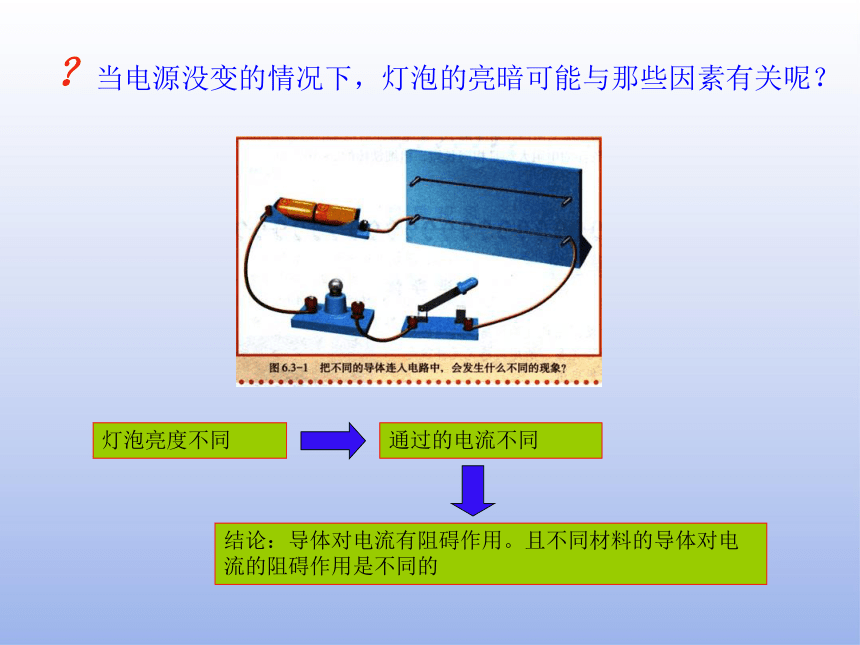

这是什么原因呢？灯泡亮度不同通过的电流不同结论：导体对电流有阻碍作用。且不同材料的导体对电流的阻碍作用是不同的？当电源没变的情况下，灯泡的亮暗可能与那些因素有关呢？导体虽容易导电，却同时对电流有阻碍作用
演示实验表明
锰铜线对电流的阻碍作用小
镍铬合金线对电流的阻碍作用大
在物理学中，
用电阻来表示导体对电流阻碍作用的大小
电阻
定义：表示导体对电流阻碍作用的大小。
通常用字母R表示，电阻的单位是欧姆
简称欧，符号是?
如果导体两端的电压是1伏，通过的电流是1安，这段导体的电阻就是1欧
比较大的单位有千欧(K ?)、兆欧(M ?)比一比，赛一赛比一比，赛一赛220?= ?手电筒的小灯泡的电阻为几欧到十几欧
白炽灯灯丝的电阻为几百欧到几千欧
约1m长的铜导线的电阻小于百分之几欧决定电阻大小的因素电阻是导体本身的一种性质，那么这一性质与导体的那些因素有关呢？
从前面的演示实验中，我们可以得出
在长度、横截面积相同，只是材料不同的金属丝电阻不同。
即， 电阻的大小跟导体的材料有关
绝缘体对电流的阻碍作用大
导体对电流的阻碍作用小
探究电阻大小的因素提出问题
用相同材料做的导体，电阻的大小还跟那些因素有关？
猜想和假设
用相同材料做的导体，电阻的大小还跟导体的长度，横截面积有关
探究导体电阻与横截面积的关系，应选用那两跟金属线？探究导体电阻与导体长度的关系，应选用那两跟金属线？探究导体电阻与导体材料的关系，应选用那两跟金属线？进行试验
你会设计实验记录表格吗？
请同学们自己设计实验记录表格，并记录数据实验视频实验回顾 电阻跟导体的长度有关。亮暗实验回顾 电阻跟导体的材料有关。亮暗实验回顾 电阻的大小跟导体的横截面积有关。暗亮实验小结电阻的大小决定于导体的材料、长度和横截面积。另：还与温度有关。
导体的电阻与长度横截面积的定性关系：长度越长，电阻越大。横截面积越大，电阻越小。
电阻是导体本身的一种性质，与电压、电流的大小无关。在电子技术中，要经常用到具有一定电阻值的元件—电阻器，也叫定值电阻，简称电阻
在电路中用 表示，如在下面的电路图中R1，R2定值电阻电阻的第二种意思半导体有一些元素，例如硅、锗，导电性能介于金属和非金属之间，比金属差，比非金属强，常常称做半导体
利用半导体材料可以制作二极管、三极管。硅二极管超导现象某些物质在很低的温度时，如铝在1.39K（-271.76℃）以下，电阻就变成了零。这就是超导现象
用具有这种特性的材料可以做成超导材料 在20℃时，长1米，横截面积1毫米2 的各种材料的电阻(欧姆)从表格中你发现了什么？导电性能图银铜铝铁陶瓷橡胶玻璃。。。。。。。。。。。。电阻小电阻大导电性好导电性差几个特殊值1.实验室用的连接导线的电阻很小，常用的1m长的铜导线，阻值小于百分之几欧，通常可以忽略不计。
2.电流表的电阻很小，近似情况下可看作等于零。
3.电压表的电阻很大，近似情况下看作无限大。
4.人体的电阻约为几十千欧至几千千欧。
5.手电筒的小灯泡其灯丝电阻为几欧到几十欧。反馈练习1、 0.2MΩ＝______Ω＝_____kΩ2×1052002、两条粗细相同，电阻相等的铜导线和镍铬合金线的长度是（ ）A.铜导线长些 B.镍铬合金长些
C.一样长 　 D.无法确定A5．长10米、电阻均为10欧的铜导线两根，接成为20米的导线，接长后的导线电阻为 ( )
A．10欧 B．20欧 C．5欧 D．40欧
6．横截面积为1毫米2、电阻均为1欧的镍铬合金线两根，合并成横截面积为2毫米2的导线，合并后的导线电阻为 ( )
A．1欧 B．2欧 C．0．5欧 D、4欧BC4.关于导线电阻的大小，下列说法中正确的是（温度对电阻的影响可以不计） （ ）
A.横截面积越大的导线，电阻越小
B.横截面积相同的导线，长导线的电阻大
C.长度相同的导线，细导线的电阻大
D.同种材料制成的长短相同的导线，粗导线的电阻小
D再见
