粤沪版九年级物理难点突破：并联电路电流规律应用（有解析）

中小学教育资源及组卷应用平台
粤沪版九年级物理难点突破：并联电路电流规律应用
1．如图甲所示的电路中，两个灯泡L！、L2并联，闭合开关，电流表A2的示数如图乙所示。电流表A1和A的指针都指向同一刻度，如图丙所示。下列说法正确的是（　　）
A．通过灯L2的电流为0.16 A
B．灯L1比灯L2更亮
C．电流表A的示数为0.1 A
D．通过灯L1的电流为0.2 A
2．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和干路中的电流分别为（　　）
A．0.4A，2A B．1.6A，2A C．1.6A，0.4A D．0.4A，1.6A
3．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（　　）
A．两灯是串联连接的 B．流过L1的电流是0.3A
C．流过L2的电流是0.8A D．干路电流是1.2A

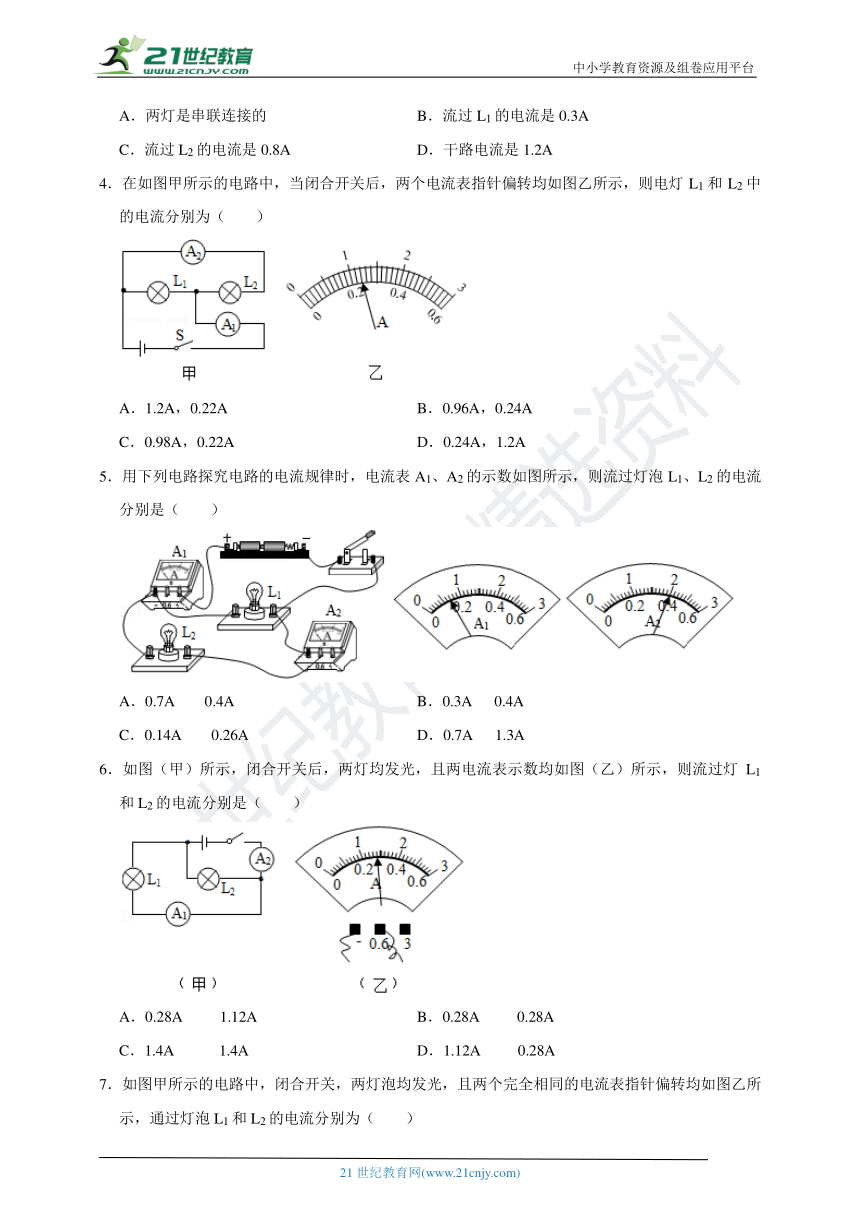

4．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（　　）
A．1.2A，0.22A B．0.96A，0.24A
C．0.98A，0.22A D．0.24A，1.2A
5．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A．0.7A 0.4A B．0.3A 0.4A
C．0.14A 0.26A D．0.7A 1.3A
6．如图（甲）所示，闭合开关后，两灯均发光，且两电流表示数均如图（乙）所示，则流过灯L1和L2的电流分别是（　　）
A．0.28A 1.12A B．0.28A 0.28A
C．1.4A 1.4A D．1.12A 0.28A
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．2.2A 0.44A B．0.42A 1.9A
C．1.76A 0.44A D．0.44A 2.2A
8．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均为图乙所示，则下列说法正确的是（　　）
A．电路的总电流为1.8A
B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.3A
D．通过灯L2的电流都为1.2A
9．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A

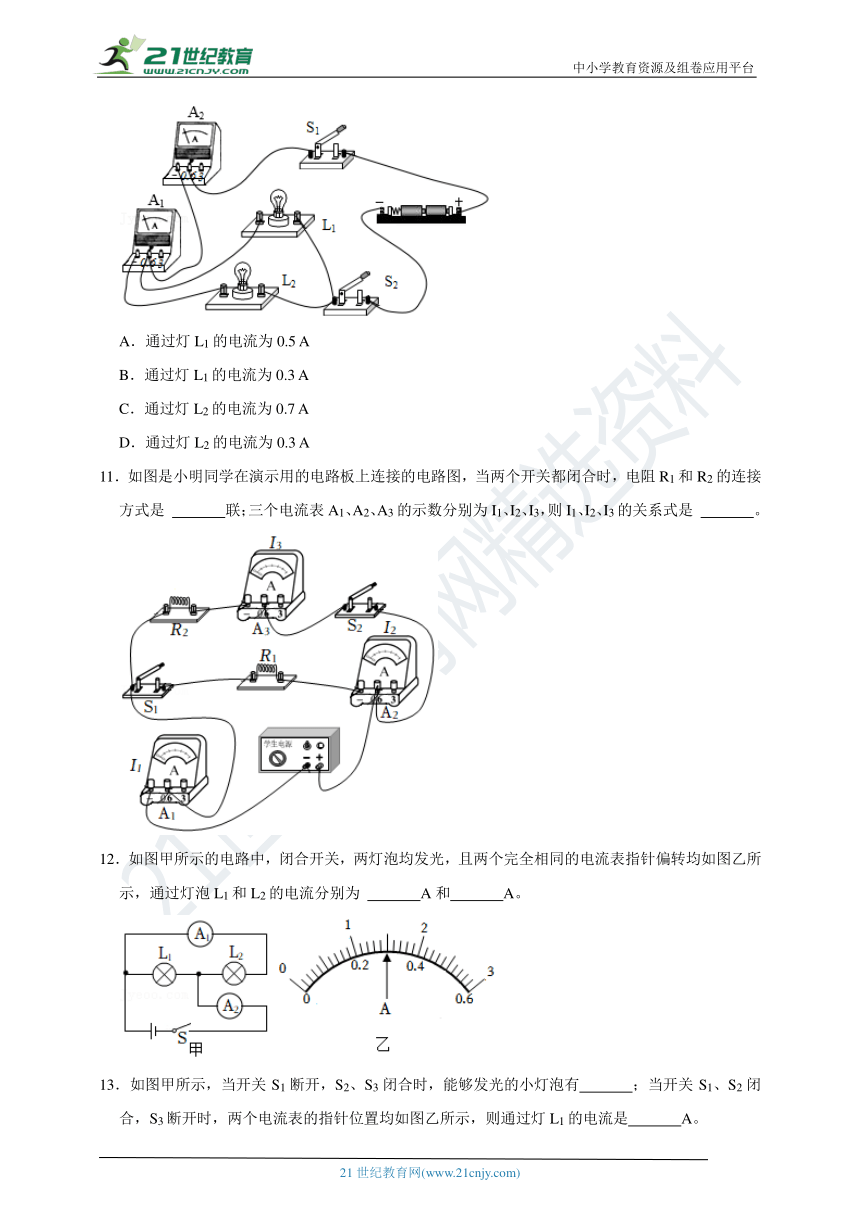

10．如图的实物电路中，当开关S1、S2闭合时，A1电流表的示数为0.2A，A2电流表的示数为0.5A，则下列判断正确的是（　　）
A．通过灯L1的电流为0.5 A
B．通过灯L1的电流为0.3 A
C．通过灯L2的电流为0.7 A
D．通过灯L2的电流为0.3 A
11．如图是小明同学在演示用的电路板上连接的电路图，当两个开关都闭合时，电阻R1和R2的连接方式是 　 　联；三个电流表A1、A2、A3的示数分别为I1、I2、I3，则I1、I2、I3的关系式是 　 　。
12．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为 　 　A和　 　A。

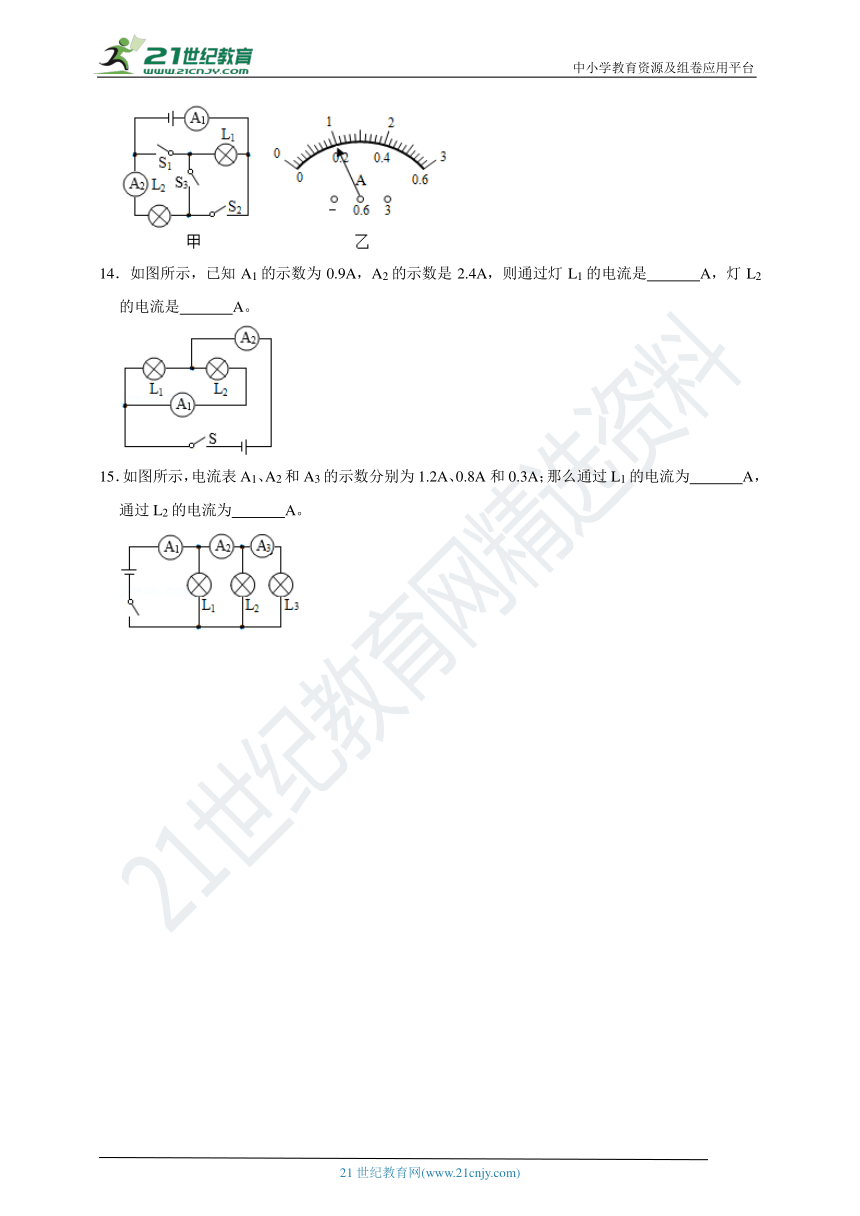

13．如图甲所示，当开关S1断开，S2、S3闭合时，能够发光的小灯泡有　 　；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是　 　A。
14．如图所示，已知A1的示数为0.9A，A2的示数是2.4A，则通过灯L1的电流是　 　A，灯L2的电流是　 　A。
15．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　 　A，通过L2的电流为　 　A。
粤沪版九年级物理难点突破：并联电路电流规律应用
参考答案
1．如图甲所示的电路中，两个灯泡L！、L2并联，闭合开关，电流表A2的示数如图乙所示。电流表A1和A的指针都指向同一刻度，如图丙所示。下列说法正确的是（　　）
A．通过灯L2的电流为0.16 A
B．灯L1比灯L2更亮
C．电流表A的示数为0.1 A
D．通过灯L1的电流为0.2 A
【解答】解：闭合开关，两灯泡并联接入电路，电流表A1测量的是通过灯泡L1的电流；电流表A2测量的是通过灯泡L2的电流；电流表A测量干路电流，
由图乙可知，电流表A2所选量程为0～3A，分度值为0.1A，示数为0.8A，则通过L2的电流为0.8A，故A错误；
电流表A1和A的指针都指向同一刻度，如图丙所示，
因并联电路干路电流等于各支路电流之和，则电流表A的示数大于电流表A1的示数，所以电流表A1所选量程为0～0.6A，分度值为0.1A，示数为0.2A，则通过L1的电流为0.2A，故D正确；
电流表A所选量程为0～3A，分度值为0.1A，示数为1A，故C错误；
因并联电路两端电压相等，所以灯泡L1两端电压等于灯泡L2两端电压，且通过灯泡L1的电流小于通过灯泡L2的电流，由P＝UI可知，灯泡L1的实际功率小于灯泡L2的实际功率，所以灯L2比灯L1更亮，故B错误。
故选：D。
2．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和干路中的电流分别为（　　）
A．0.4A，2A B．1.6A，2A C．1.6A，0.4A D．0.4A，1.6A
【解答】解：由图可知，两电阻并联，电流表A1测量干路电流，电流表A2测量通过R2的电流；
由于并联电路中，干路中的电流等于各支路电流之和，而两电流表指针偏转相同，
所以电流表A1选用的应该是大量程（0～3A），分度值为0.1A，所以电流表A1的示数为2A，即干路电流为I＝2A；
A2选用的是小量程（0～0.6A），分度值是0.02A，所以电流表的示数为I2＝0.4A，即通过R2的电流为0.4A；
则通过R1的电流为：I1＝I﹣I2＝2A﹣0.4A＝1.6A。
故选：B。
3．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（　　）
A．两灯是串联连接的 B．流过L1的电流是0.3A
C．流过L2的电流是0.8A D．干路电流是1.2A
【解答】解：A、由图甲可知，电流从电源的正极出发，经过电流表A2后分成两支，分别经过灯L2和电流表A1、灯L1后汇合，经过开关回到电源负极，即电路中有两条电流的路径，所以两灯是并联的，故A错误；
BCD、电流表A1测量L1支路中的电流，电流表A2测量干路中的电流，由于两表指针位置相同，且并联电路中干路里的电流等于各支路中的电流之和，
所以电流表A1选用的量程为0～0.6A，分度值为0.02A，示数为0.2A，即流过L1的电流是：I1＝0.2A；
电流表A2选用的量程为0～3A，分度值为0.1A，示数为1A，即干路中的电流是：I＝1A，
则流过L2的电流是：I2＝I﹣I1＝1A﹣0.2A＝0.8A，故BD错误，C正确。
故选：C。
4．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（　　）
A．1.2A，0.22A B．0.96A，0.24A
C．0.98A，0.22A D．0.24A，1.2A
【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，A2测L2支路的电流，
因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，
所以A1的量程为0～3A，分度值为0.1A，干路电流I＝1.2A，
A2的量程为0～0.6A，分度值为0.02A，通过L2支路的电流I2＝0.24A，
所以通过L1的电流I1＝I﹣I2＝1.2A﹣0.24A＝0.96A。
故选：B。
5．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A．0.7A 0.4A B．0.3A 0.4A
C．0.14A 0.26A D．0.7A 1.3A
【解答】解：
由图可知，灯泡L1、L2并联，电流表A1测干路电流，A2测L2支路的电流；
根据并联电路的电流特点可知，A1的示数应大于A2的示数，而图中电流表A1的指针偏转角度比A2的小，所以电流表A1选择的是大量程（即0～3A），分度值为0.1A，其示数即干路电流为0.7A；
电流表A2选择的是小量程（即0～0.6A），分度值为0.02A，其示数即通过灯泡L2的电流为0.4A；
因并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流为I1＝I﹣I2＝0.7A﹣0.4A＝0.3A。
综上分析可知，ACD错误，B正确。
故选：B。
6．如图（甲）所示，闭合开关后，两灯均发光，且两电流表示数均如图（乙）所示，则流过灯L1和L2的电流分别是（　　）
A．0.28A 1.12A B．0.28A 0.28A
C．1.4A 1.4A D．1.12A 0.28A
【解答】解：由电路图知，灯L1和L2并联，电流表A1测量的是通过L1支路的电流，电流表A2测量干路电流；
并联电路中干路电流等于各支路电流之和，
干路电流大于任何一个支路的电流，
干路电流表A2指针的位置等于L1支路电流表A2指针的位置，所以干路电流表A2的量程为0～3A，分度值为0.1A，示数为1.4A，
电流表A1选用的量程为0～0.6A，分度值为0.02A，示数为0.28A，即通过L1的电流是0.28 A；
则通过L2的电流是I2＝I﹣I1＝1.4A﹣0.28A＝1.12A。
故选：A。
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．2.2A 0.44A B．0.42A 1.9A
C．1.76A 0.44A D．0.44A 2.2A
【解答】解：由图可知，两灯泡并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
由于并联电路中，干路中的电流等于各支路电流之和，
所以电流表A1选用的应该是大量程（0～3A），分度值为0.1A，所以电流表A1的示数为2.4A，即干路电流为I总＝2.2A；
A2选用的是小量程（0～0.6A）；分度值是0.02A，所以电流表的示数为I2＝0.44A，即通过灯L2的电流为0.44A；
则通过灯L1的电流为：I1＝I总﹣I2＝2.2A﹣0.44A＝1.76A。
故选：C。
8．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均为图乙所示，则下列说法正确的是（　　）
A．电路的总电流为1.8A
B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.3A
D．通过灯L2的电流都为1.2A
【解答】解：AB、由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路L2的电流，
并联电路中干路电流等于各支路电流之和，所以由于干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，由乙图可知电流表A1的示数是1.5A，即干路电流为I＝1.5A，故B正确、A错误；
CD、A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为I2＝0.3A；
由并联电路电流的规律I＝I1+I2可得，通过灯L1的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A．故CD错误。
故选：B。
9．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
【解答】解：由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故ABC错误，D正确。
故选：D。
10．如图的实物电路中，当开关S1、S2闭合时，A1电流表的示数为0.2A，A2电流表的示数为0.5A，则下列判断正确的是（　　）
A．通过灯L1的电流为0.5 A
B．通过灯L1的电流为0.3 A
C．通过灯L2的电流为0.7 A
D．通过灯L2的电流为0.3 A
【解答】解：由电路图可知，当开关S1、S2闭合时，两灯泡并联，电流表A1测灯L2支路的电流，电流表A2测干路电流。
由两电流表的示数可知，干路电流I＝0.5A，通过灯L2的电流I2＝0.2A，故CD错误；
因并联电路中干路电流等于各支路电流之和，
所以，通过灯L1的电流I1＝I﹣I2＝0.5A﹣0.2A＝0.3A，故A错误、B正确。
故选：B。
11．如图是小明同学在演示用的电路板上连接的电路图，当两个开关都闭合时，电阻R1和R2的连接方式是 　并　联；三个电流表A1、A2、A3的示数分别为I1、I2、I3，则I1、I2、I3的关系式是 　I1＝I2+I3　。
【解答】解：由图可知，当两个开关都闭合时，R1、R2并联，电流表A1在干路上，其示数是I1，A2与R1串联测量R1的电流，其示数是I2，A3与R2串联测量R2的电流，其示数是I3，根据并联电路干路的电流等于各支路电流之和，I1、I2、I3的关系式是I1＝I2+I3。
故答案为：并；I1＝I2+I3。
12．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为 　1.2　A和　0.3　A。
【解答】解：由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A2的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表A1的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A。
故答案为：1.2；0.3。
13．如图甲所示，当开关S1断开，S2、S3闭合时，能够发光的小灯泡有　L2　；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是　0.8　A。
【解答】解：
（1）当开关S1断开，S2、S3闭合时，如图所示：
灯泡L1被短路，所以只有灯泡L2发光。
（2）当开关S1、S2闭合，S3断开时，如图所示：
L1、L2并联，电流表A1测量干路电流，电流表A2测量通过L2的电流，而两个电流表的指针位置均如图乙所示，所以电流表A1使用0﹣3A量程，示数为1A，即干路电流I＝1A；电流表A2使用0﹣0.6A量程，示数为0.2A，即通过灯L1的电流I1＝0.2A；
通过灯L1的电流：
I1＝I﹣I2＝1A﹣0.2A＝0.8A。
故答案为：L2；0.8。
14．如图所示，已知A1的示数为0.9A，A2的示数是2.4A，则通过灯L1的电流是　1.5　A，灯L2的电流是　0.9　A。
【解答】解：根据电路图可知，电流表A1测量L2中的电流，所以通过灯L2的电流为I2＝0.9A；
A2测量干路中的电流，即干路电流I＝2.4A，
根据并联电路总电流等于各支路电流之和，可知，
灯L1的电流I1＝I﹣I2＝2.4A﹣0.9A＝1.5A。
故答案为：1.5；0.9。
15．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　0.4　A，通过L2的电流为　0.5　A。
【解答】解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；
故通过灯L3的电流 I3＝IA3＝0.3A，
根据并联电路电流规律可知：
通过灯L2的电流I2＝IA2﹣IA3＝0.8A﹣0.3A＝0.5A，
通过灯L1的电流I1＝IA1﹣IA2＝1.2A﹣0.8A＝0.4A。
故答案为：0.4；0.5；
