粤沪版九年级物理难点突破：根据实物图画电路图（有解析）

中小学教育资源及组卷应用平台
粤沪版九年级物理难点突破：根据实物图画电路图

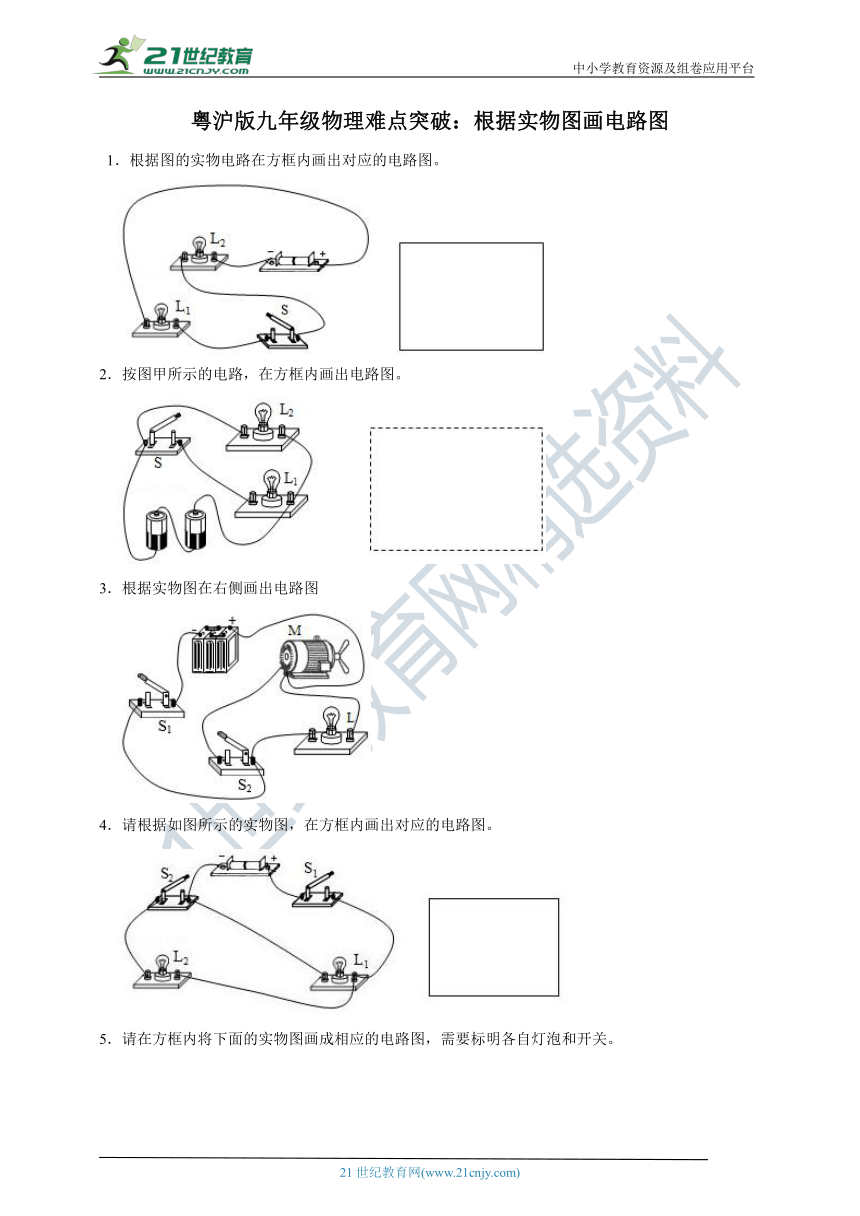

1．根据图的实物电路在方框内画出对应的电路图。
2．按图甲所示的电路，在方框内画出电路图。
3．根据实物图在右侧画出电路图
4．请根据如图所示的实物图，在方框内画出对应的电路图。
5．请在方框内将下面的实物图画成相应的电路图，需要标明各自灯泡和开关。
6．根据下图的电路连接，在虚框中画出对应的电路图。
7．请在方框内用铅笔画出如图所示电路的电路图。
8．根据如图所示的实物电路在虚线框中画出电路图。
9．请根据如图所示的实物连接图，在右侧虚线框内画出对应的电路图。
10．请画出下面实物电路对应的电路图。
11．按照图甲所示的实物图，请在方框乙内画出其电路图。
12．请根据如图所示的实物连接图，在虚线框内画出对应的电路图。
13．请在虚线框内画出与实物图对应的电路图。
14．请根据图1的实物图在如图2方框内画出对应的电路图。
15．根据如图中的电路实物图画出电路图。
沪粤版九年级物理难点突破：根据实物图画电路图
参考答案

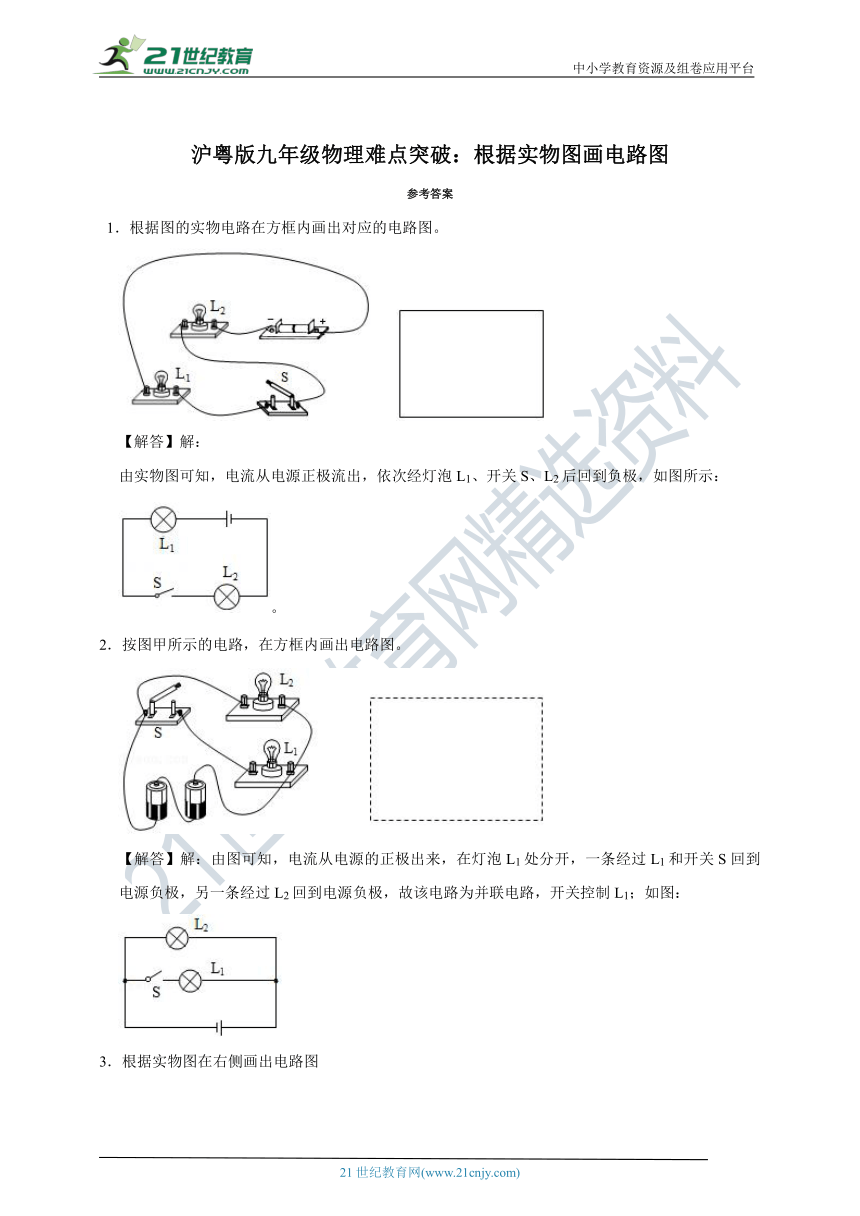

1．根据图的实物电路在方框内画出对应的电路图。
【解答】解：
由实物图可知，电流从电源正极流出，依次经灯泡L1、开关S、L2后回到负极，如图所示：
。
2．按图甲所示的电路，在方框内画出电路图。
【解答】解：由图可知，电流从电源的正极出来，在灯泡L1处分开，一条经过L1和开关S回到电源负极，另一条经过L2回到电源负极，故该电路为并联电路，开关控制L1；如图：
3．根据实物图在右侧画出电路图
【解答】解：
由实物图知：电流从电源正极出发后分为两支：一支经灯泡和开关S2，另一支经电动机和开关S2，两支电流汇合后经开关S1回到负极。所以灯泡与电动机并联，S1在干路，S2在灯泡支路上。电路图如下：
4．请根据如图所示的实物图，在方框内画出对应的电路图。
【解答】解：
由实物图知，电流从电源正极流出后经开关S1后分成两支，一支通过L1，另一支路经过L2、S2，两支电流汇合后回到电源负极，由此画出电路图如图所示：
5．请在方框内将下面的实物图画成相应的电路图，需要标明各自灯泡和开关。
【解答】解：
由实物电路图可知，电流从电源正极流出，经过开关S1后分成两支，一支通过L1、S2，另一支通过L2、L3，两支电流汇合后共同回到电源负极，如图所示：
。

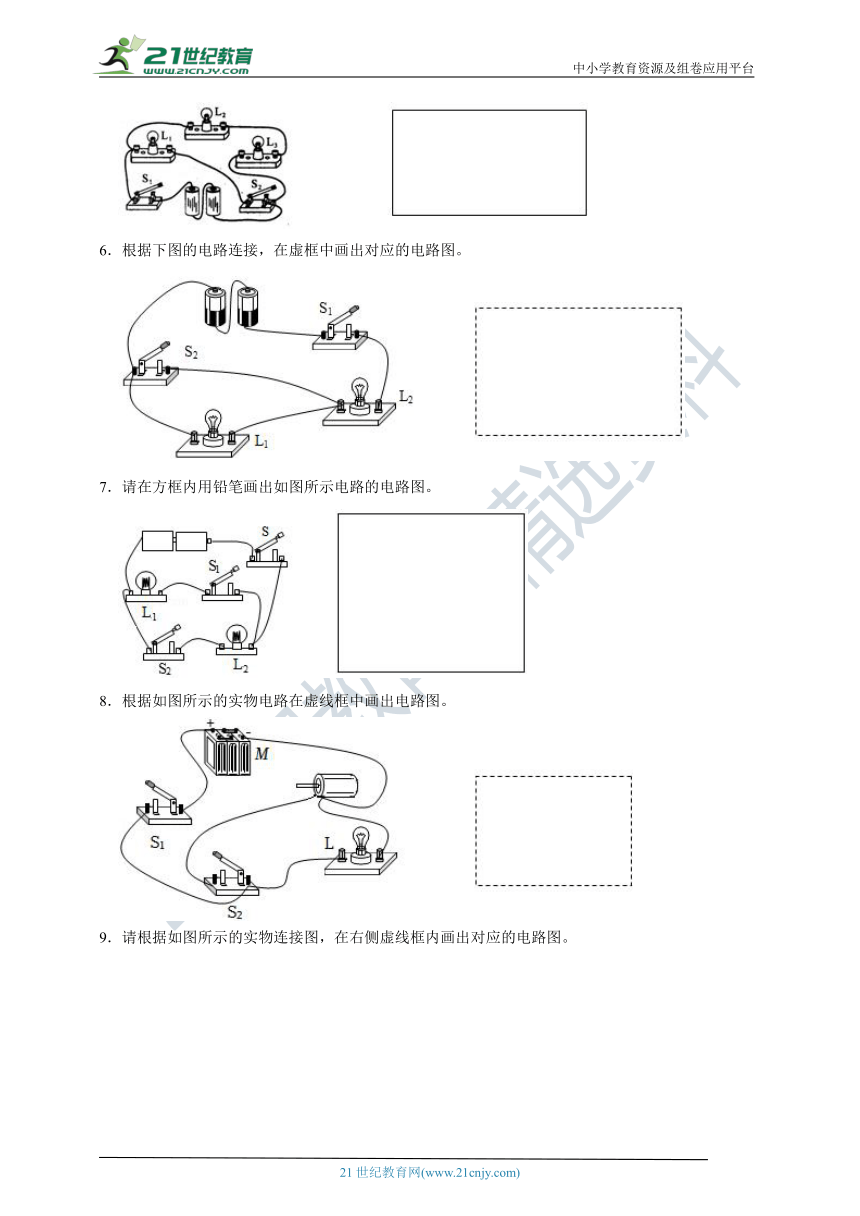

6．根据下图的电路连接，在虚框中画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S1在干路上控制整个电路，S2在L2支路上，电路图如图所示：
7．请在方框内用铅笔画出如图所示电路的电路图。
【解答】解：两灯并联，开关S1与L1串联，只控制L1，开关S2与L2串联，只控制L2，开关S在干路上，控制整个电路，根据实物图画出对应的电路图，如下图所示：
8．根据如图所示的实物电路在虚线框中画出电路图。
【解答】解：由实物图知，电流从电源正极出发，经开关S1分两支，一支经灯泡L，另一支经开关S2、电动机，然后共同汇合回到电源负极，如图所示：
9．请根据如图所示的实物连接图，在右侧虚线框内画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S2在干路上，S1在L1支路上，电路图如图所示：
。

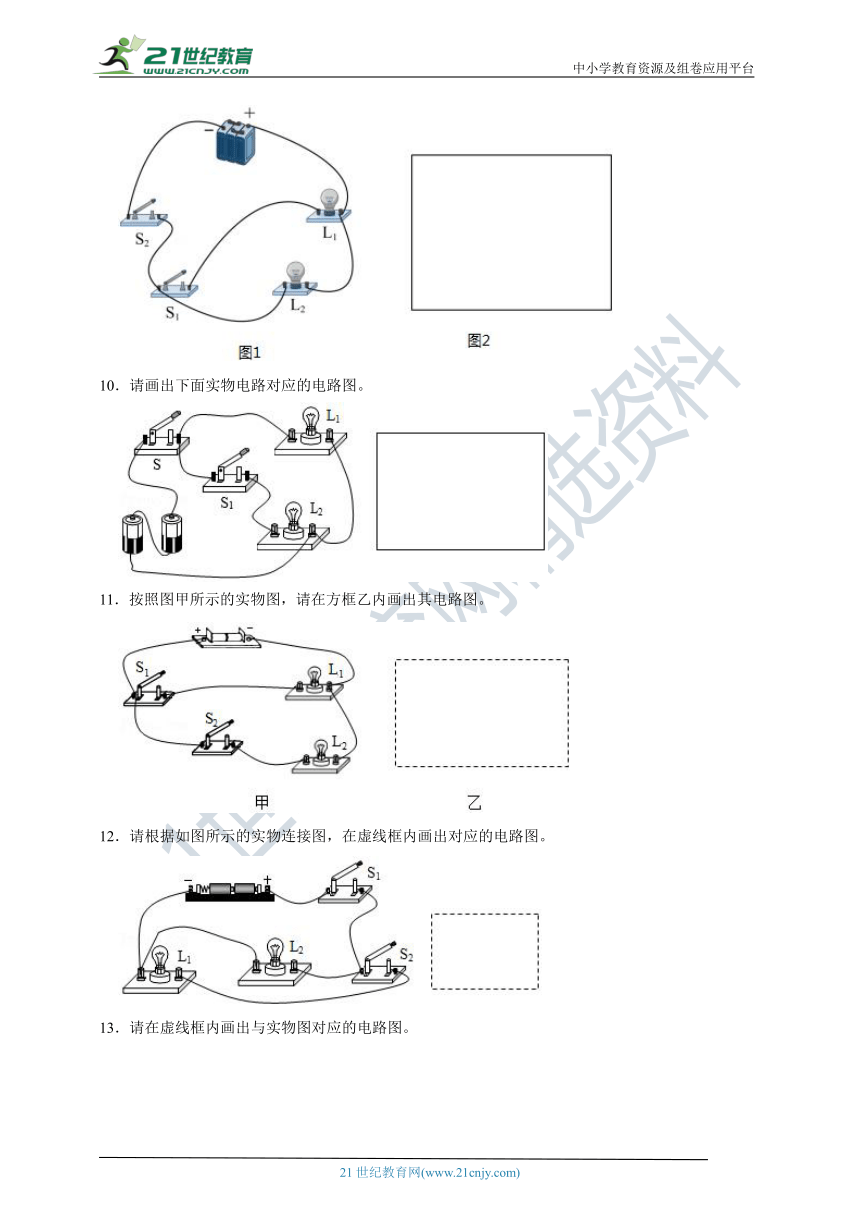

10．请画出下面实物电路对应的电路图。
【解答】解：
根据实物图可知，闭合开关，电流从电源正极出发经过开关S开始分支，一路经过灯泡L1；另一路经过开关S1、灯泡L2，然后两路汇合，回到电源的负极。电路图如图所示：
11．按照图甲所示的实物图，请在方框乙内画出其电路图。
【解答】解：由实物图知，两灯并联，开关S1和S2分别在L1和L2支路上，由此画出电路图如图所示：
12．请根据如图所示的实物连接图，在虚线框内画出对应的电路图。
【解答】解：读图可知，电流从电源的正极流出，经开关S1后分为两个支路，一支经灯泡L2，另一支经开关S1、灯泡L1，然后共同汇合回负极，如图所示：
13．请在虚线框内画出与实物图对应的电路图。
【解答】解：两灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2，按要求画出电路图即可。

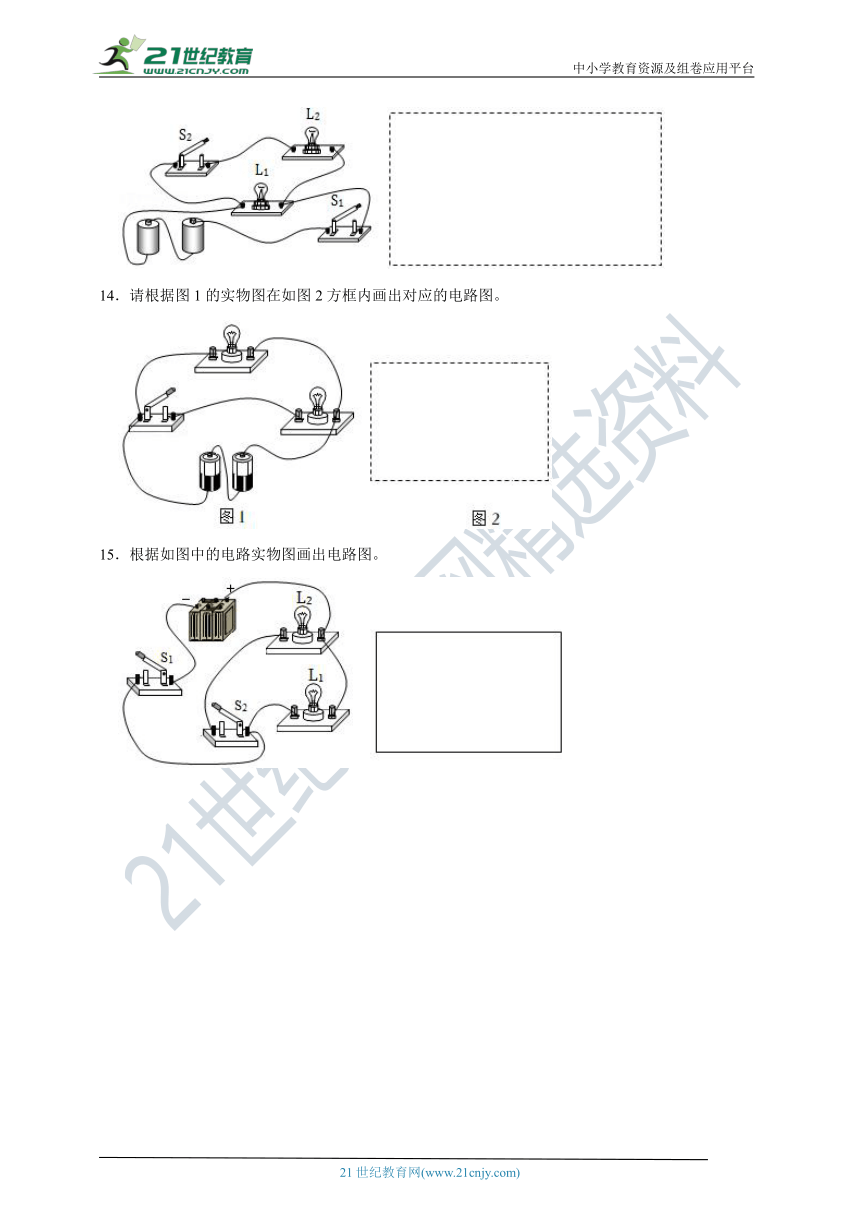

14．请根据图1的实物图在如图2方框内画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关在其中一个灯泡的支路上，电路图如图所示：
。
15．根据如图中的电路实物图画出电路图。
【解答】解：由实物图可知，两灯并联，开关S2在灯泡L2的支路上，S1在干路上，由此画出电路图如图所示：
