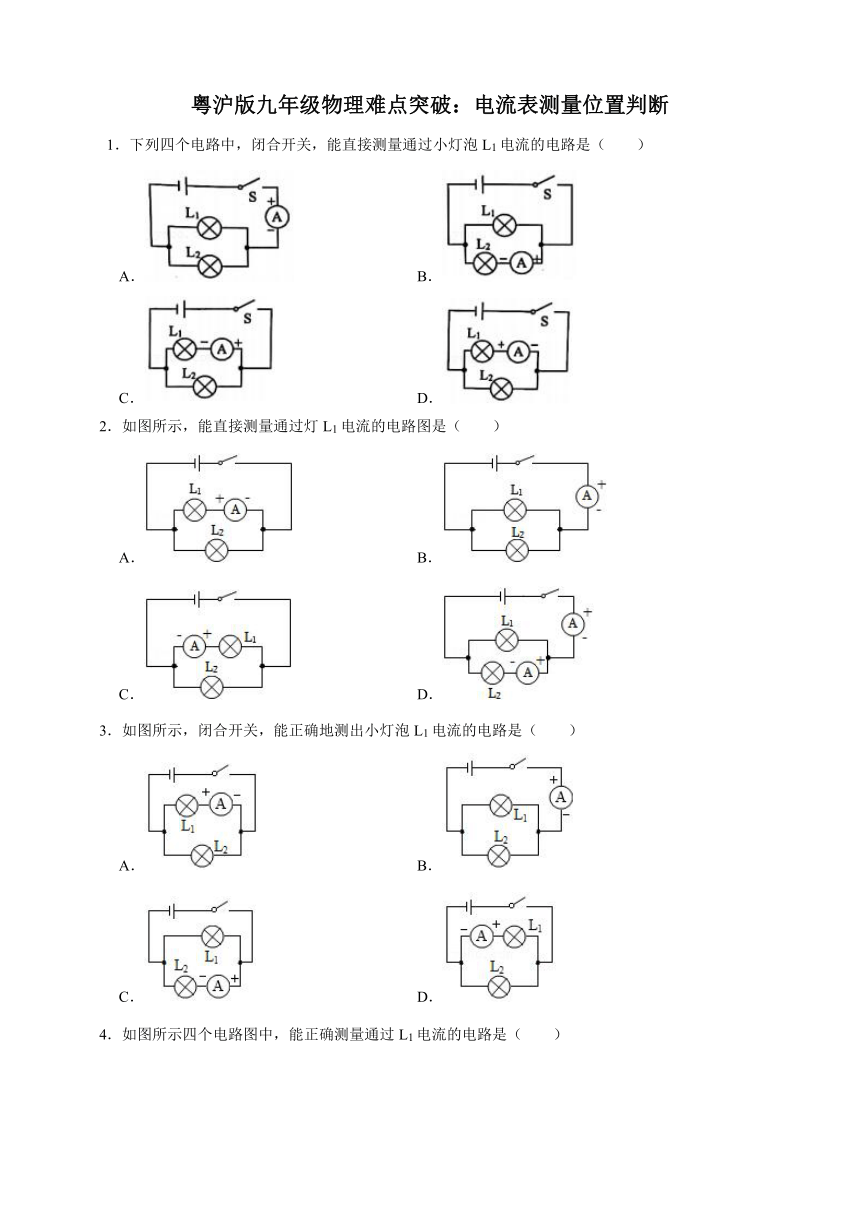

粤沪版九年级物理难点突破：电流表测量位置判断
1．下列四个电路中，闭合开关，能直接测量通过小灯泡L1电流的电路是（　　）
A． B．
C． D．
2．如图所示，能直接测量通过灯L1电流的电路图是（　　）
A． B．
C． D．
3．如图所示，闭合开关，能正确地测出小灯泡L1电流的电路是（　　）
A． B．
C． D．

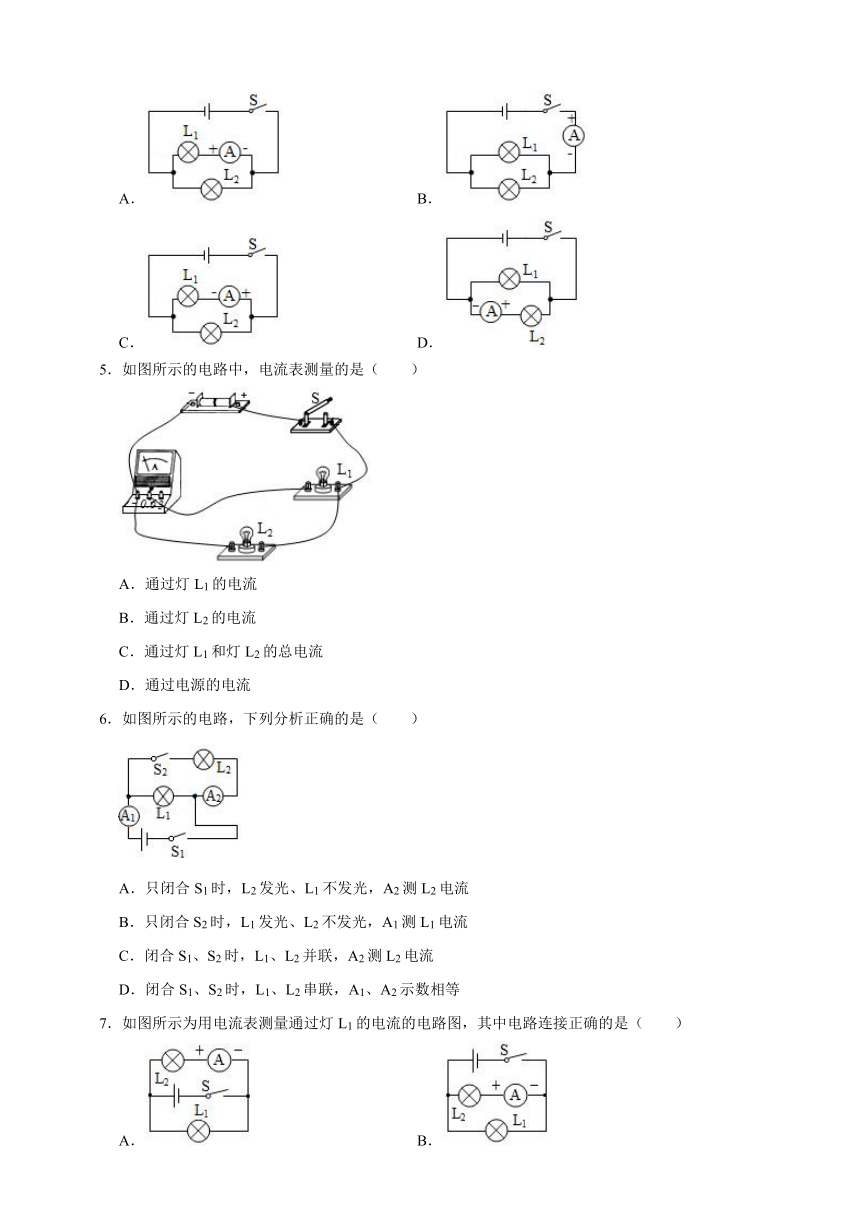

4．如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A． B．
C． D．
5．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的总电流
D．通过电源的电流
6．如图所示的电路，下列分析正确的是（　　）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
7．如图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（　　）
A． B．
C． D．

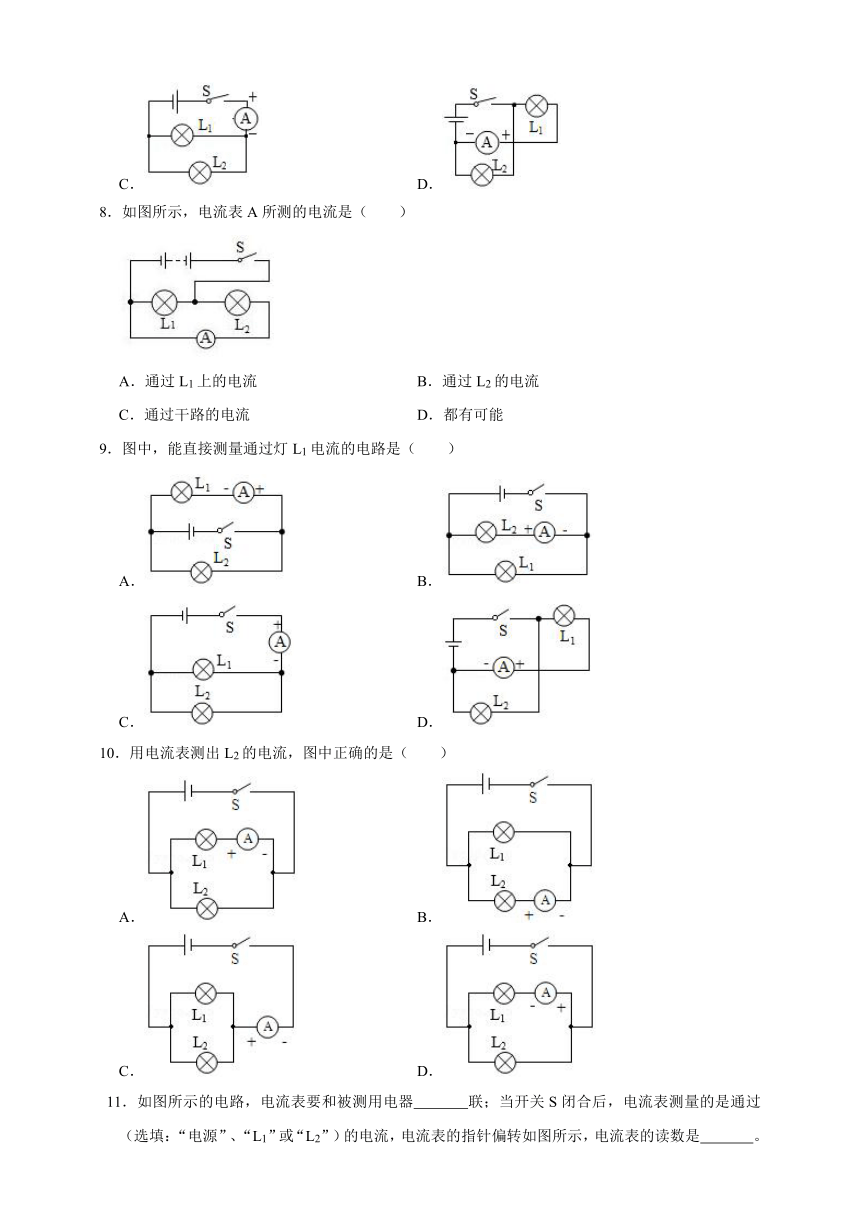

8．如图所示，电流表A所测的电流是（　　）
A．通过L1上的电流 B．通过L2的电流
C．通过干路的电流 D．都有可能
9．图中，能直接测量通过灯L1电流的电路是（　　）
A． B．
C． D．
10．用电流表测出L2的电流，图中正确的是（　　）
A． B．
C． D．

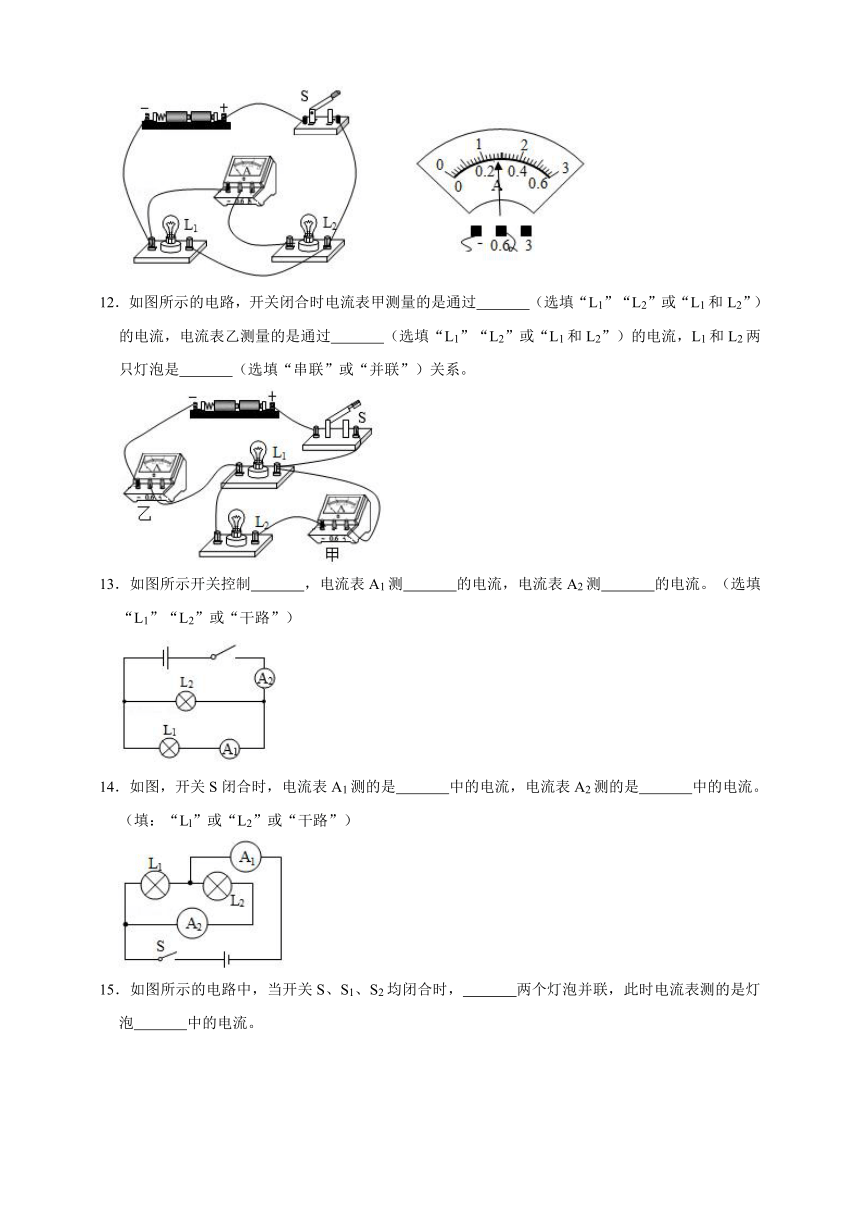

11．如图所示的电路，电流表要和被测用电器　 　联；当开关S闭合后，电流表测量的是通过　 　（选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是　 　。
12．如图所示的电路，开关闭合时电流表甲测量的是通过　 　（选填“L1”“L2”或“L1和L2”）的电流，电流表乙测量的是通过　 　（选填“L1”“L2”或“L1和L2”）的电流，L1和L2两只灯泡是　 　（选填“串联”或“并联”）关系。
13．如图所示开关控制　 　，电流表A1测　 　的电流，电流表A2测　 　的电流。（选填“L1”“L2”或“干路”）
14．如图，开关S闭合时，电流表A1测的是　 　中的电流，电流表A2测的是　 　中的电流。（填：“Ll”或“L2”或“干路”）

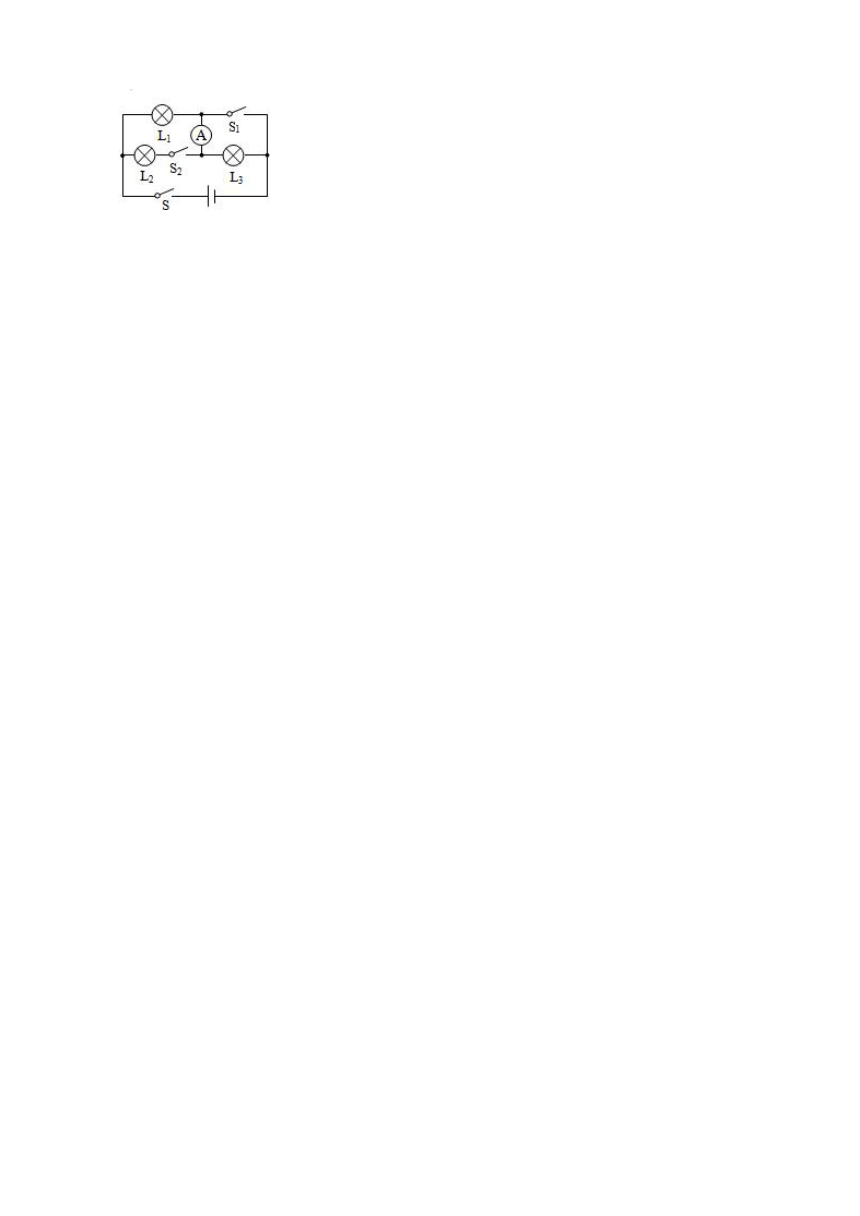

15．如图所示的电路中，当开关S、S1、S2均闭合时，　 　两个灯泡并联，此时电流表测的是灯泡　 　中的电流。
粤沪版九年级物理难点突破：电流表测量位置判断
参考答案
1．下列四个电路中，闭合开关，能直接测量通过小灯泡L1电流的电路是（　　）
A． B．
C． D．
【解答】解：A、图中两灯泡并联，电流表测干路电流，故A错误；
B、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱接法正确，可直接测量通过灯L2的电流，故B错误；
C、图中两灯泡并联，电流表与灯泡L1串联，且正负接线柱接法正确，可直接测量通过灯L1的电流，故C正确；
D、图中两灯泡并联，电流表与灯泡L1串联，但正负接线柱接反了，故D错误。
故选：C。
2．如图所示，能直接测量通过灯L1电流的电路图是（　　）
A． B．
C． D．
【解答】解：A、图中两灯泡并联，电流表与灯泡L1串联，但正负接线柱接反了，故A错误；
B、图中两灯泡并联，电流表测干路电流，故B错误；
C、图中两灯泡并联，电流表与灯泡L1串联，且正负接线柱接法正确，可直接测量通过灯L1的电流，故C正确；
D、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱接法正确，可直接测量通过灯L2的电流，故D错误。
故选：C。
3．如图所示，闭合开关，能正确地测出小灯泡L1电流的电路是（　　）
A． B．
C． D．
【解答】解：A、电流表与L1串联，电流表的正负接线柱接反了，故A错误；
B、电流表在干路中，测干路中的电流，故B错误；
C、电流表与L2串联，测与L2的电流，故C错误；
D、电流表与L1串联，接线柱接法正确，故D正确。
故选：D。
4．如图所示四个电路图中，能正确测量通过L1电流的电路是（　　）
A． B．
C． D．
【解答】解：A、电流表的正负接线柱接反了，故A错误。
B、电流表串联在干路上，测量干路电流，故B错误。
C、电流表和L1串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L1的电流，故C正确。
D、电流表和L2串联，电流从正接线柱流入，从负接线柱流出，故电流表测量L2的电流，故D错误。
故选：C。
5．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的总电流
D．通过电源的电流
【解答】解：电流表的电阻很小，在电路中把电流表看成导线，可以判断灯L1和灯L2是并联的，电流表在灯L1的支路上，电流表和灯L1串联，所以电流表测量灯L1的电流。
故选：A。
6．如图所示的电路，下列分析正确的是（　　）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
【解答】解：A、只闭合S1时，电流表A1与L1连入电路，为L1基本电路，因此L1发光，L2不发光，故A错误；
B、只闭合S2时，由于干路上的S1断开，则整个电路处于开路状态，L1、L2不发光，故B错误；
CD、闭合S1、S2时，电流分别流入L1、L2，则L1、L2并联，A1在干路上，A2在L2支路上，则A1测干路电流，A2测L2支路的电流，故C正确，D错误；
故选：C。
7．如图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（　　）
A． B．
C． D．
【解答】解：
A、电流表与L2串联，该选项错误；
B、电流表与L2串联了，测的是L2的电流，该选项错误；
C、电流表在干路上测的是干路的电流，该选项错误
D、电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，该选项正确。
故选：D。
8．如图所示，电流表A所测的电流是（　　）
A．通过L1上的电流 B．通过L2的电流
C．通过干路的电流 D．都有可能
【解答】解：由电路图可知，两灯泡并联，电流表串联在L2支路中，电流表测通过L2的电流；
故选：B。
9．图中，能直接测量通过灯L1电流的电路是（　　）
A． B．
C． D．
【解答】解：
A、图中两灯泡并联，电流表位于L1支路，但电流表的正负接线柱接反了，不能测量通过灯L1的电流，故A不符合题意；
B、图中两灯泡并联，电流表位于L2支路，电流表的正负接线柱接法正确，不能测量通过灯L1的电流，故B不符合题意；
C、图中两灯泡并联，电流表接在干路中，测量的是干路中的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D、图中两灯泡并联，电流表位于L1支路，且电流表的正负接线柱连接正确，能直接测量通过灯L1的电流，故D符合题意。
故选：D。
10．用电流表测出L2的电流，图中正确的是（　　）
A． B．
C． D．
【解答】解：A、电流表与L1串联，测L1的电流，不合题意；
B、电流表与L2串联，测L2的电流，符合题意；
C、电流表在干路中，测干路中的电流，不能只测L2的电流，不合题意；
D、电流表与L1串联，测L1的电流，同时正负接线柱接反了，不合题意。
故选：B。
二．填空题（共5小题）
11．如图所示的电路，电流表要和被测用电器　串联　联；当开关S闭合后，电流表测量的是通过　L2　（选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是　0.28A　。
【解答】解：
（1）电流表要和被测用电器串联；由电路图可知，电流表与灯L2串联，所以电流表测量的是通过L2的电流。
（2）电流表选用的量程是0～0.6A，分度值是0.02A，电流表的示数是0.28A。
故答案为：串；L2；0.28A。
12．如图所示的电路，开关闭合时电流表甲测量的是通过　L2　（选填“L1”“L2”或“L1和L2”）的电流，电流表乙测量的是通过　L1和L2　（选填“L1”“L2”或“L1和L2”）的电流，L1和L2两只灯泡是　并联　（选填“串联”或“并联”）关系。
【解答】解：两个电灯并联，电流表甲测量灯泡L2的电流，电流表乙在干路上，测量的是灯泡L1和灯泡L2的电流，故电流表甲与L2串联，开关S在干路上。
故答案为：L2；L1和L2；并联
13．如图所示开关控制　干路　，电流表A1测　L1　的电流，电流表A2测　干路　的电流。（选填“L1”“L2”或“干路”）
【解答】解：读图可知，当开关S闭合后，电路中的电流路径有两条，分别流经灯L1和灯L2，故两灯是并联；
开关S处在干路中，可以控制干路电路的通断，即开关S控制灯L1和L2；
观察电流表所接入的位置可以看出，A1与灯L1串联，测的是灯L1所在支路的电流，而电流表A2接在干路中，测干路电流。
故答案为：干路；L1；干路。
14．如图，开关S闭合时，电流表A1测的是　干路　中的电流，电流表A2测的是　L2　中的电流。（填：“Ll”或“L2”或“干路”）
【解答】解：分析电路图可知，开关S闭合后，电流表A1串联在干路上测量干路中的电流，电流表A2串联在L2中支路中测量L2的电流。
故答案为：干路；L2。
15．如图所示的电路中，当开关S、S1、S2均闭合时，　L1、L2　两个灯泡并联，此时电流表测的是灯泡　L2　中的电流。
【解答】解：如图所示的电路中，当开关S、S1、S2均闭合时，灯泡L3被短路，L1、 L2 两个灯泡并联接入电路中，电流表与灯泡L2串联在支路中，测量的是灯泡L2中的电流。
故答案为：L1 、L2； L2。
