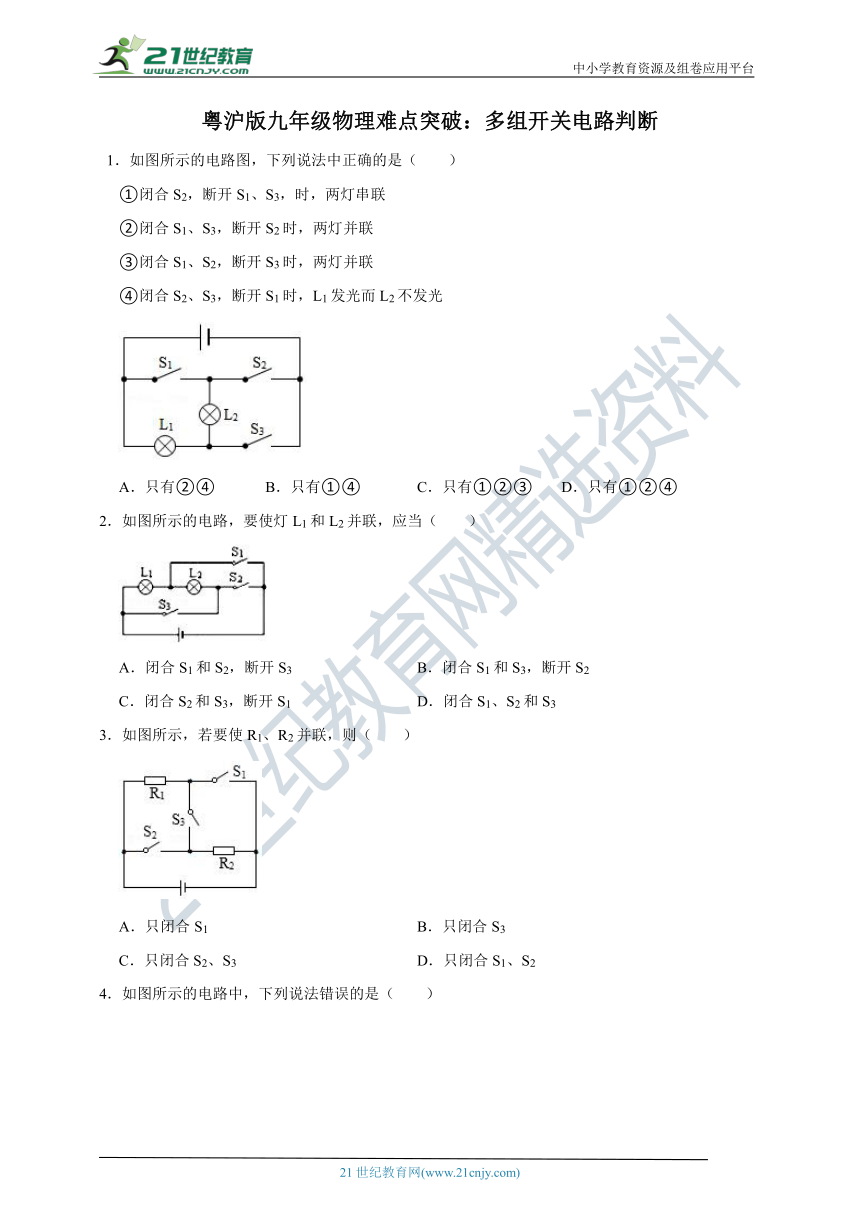

粤沪版九年级物理难点突破：多组开关电路判断
1．如图所示的电路图，下列说法中正确的是（　　）
①闭合S2，断开S1、S3，时，两灯串联
②闭合S1、S3，断开S2时，两灯并联
③闭合S1、S2，断开S3时，两灯并联
④闭合S2、S3，断开S1时，L1发光而L2不发光
A．只有②④ B．只有①④ C．只有①②③ D．只有①②④
2．如图所示的电路，要使灯L1和L2并联，应当（　　）
A．闭合S1和S2，断开S3 B．闭合S1和S3，断开S2
C．闭合S2和S3，断开S1 D．闭合S1、S2和S3
3．如图所示，若要使R1、R2并联，则（　　）
A．只闭合S1 B．只闭合S3
C．只闭合S2、S3 D．只闭合S1、S2

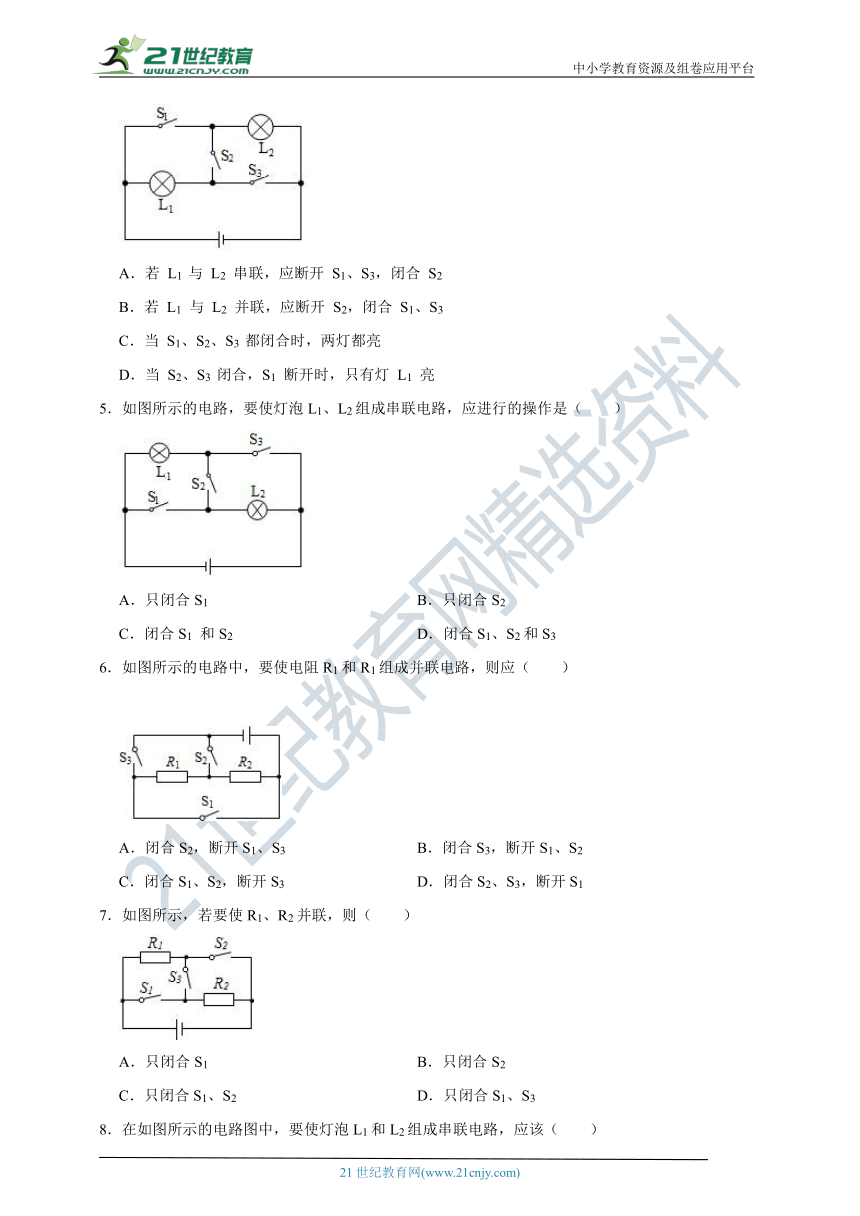

4．如图所示的电路中，下列说法错误的是（　　）
A．若 L1 与 L2 串联，应断开 S1、S3，闭合 S2
B．若 L1 与 L2 并联，应断开 S2，闭合 S1、S3
C．当 S1、S2、S3 都闭合时，两灯都亮
D．当 S2、S3 闭合，S1 断开时，只有灯 L1 亮
5．如图所示的电路，要使灯泡L1、L2组成串联电路，应进行的操作是（　　）
A．只闭合S1 B．只闭合S2
C．闭合S1 和S2 D．闭合S1、S2和S3
6．如图所示的电路中，要使电阻R1和R1组成并联电路，则应（　　）
A．闭合S2，断开S1、S3 B．闭合S3，断开S1、S2
C．闭合S1、S2，断开S3 D．闭合S2、S3，断开S1
7．如图所示，若要使R1、R2并联，则（　　）
A．只闭合S1 B．只闭合S2
C．只闭合S1、S2 D．只闭合S1、S3

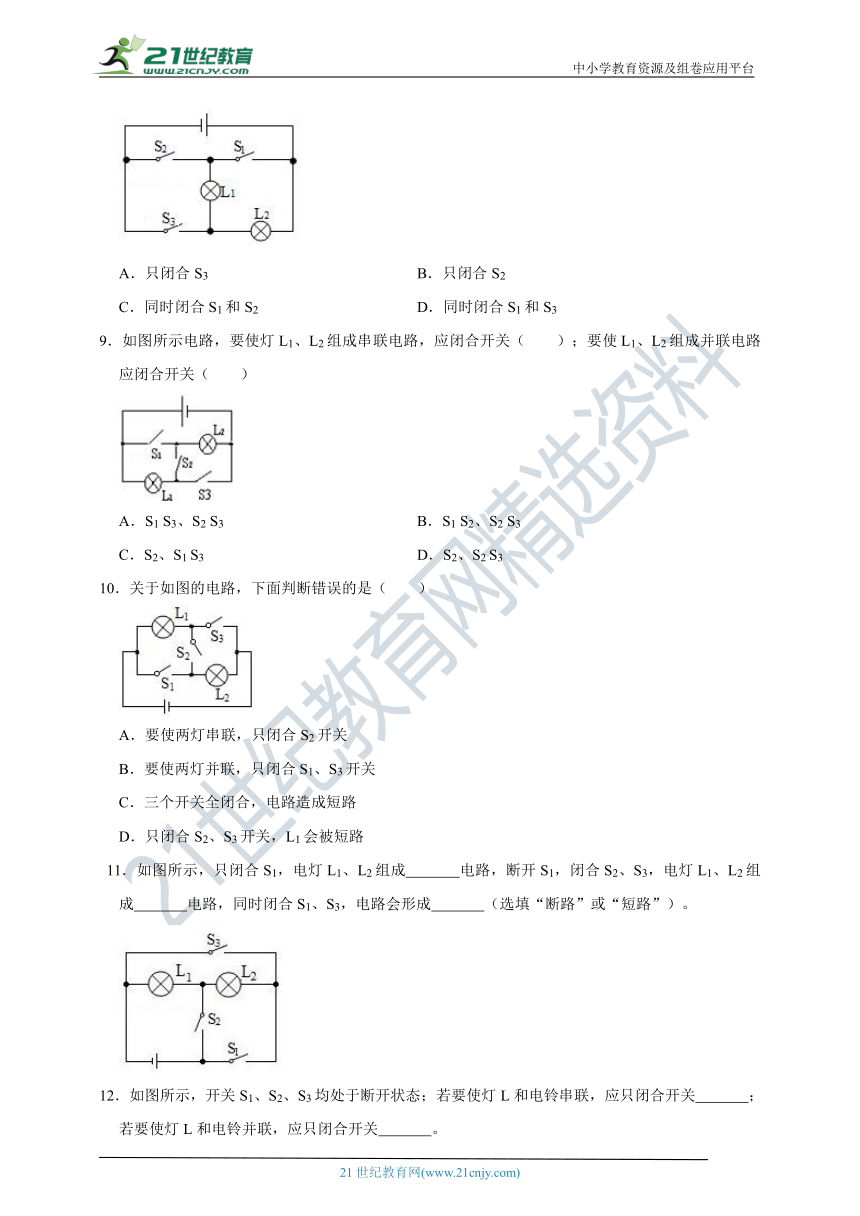

8．在如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该（　　）
A．只闭合S3 B．只闭合S2
C．同时闭合S1和S2 D．同时闭合S1和S3
9．如图所示电路，要使灯L1、L2组成串联电路，应闭合开关（　　）；要使L1、L2组成并联电路应闭合开关（　　）
A．S1 S3、S2 S3 B．S1 S2、S2 S3
C．S2、S1 S3 D．S2、S2 S3
10．关于如图的电路，下面判断错误的是（　　）
A．要使两灯串联，只闭合S2开关
B．要使两灯并联，只闭合S1、S3开关
C．三个开关全闭合，电路造成短路
D．只闭合S2、S3开关，L1会被短路
11．如图所示，只闭合S1，电灯L1、L2组成　 　电路，断开S1，闭合S2、S3，电灯L1、L2组成　 　电路，同时闭合S1、S3，电路会形成　 　（选填“断路”或“短路”）。
12．如图所示，开关S1、S2、S3均处于断开状态；若要使灯L和电铃串联，应只闭合开关　 　；若要使灯L和电铃并联，应只闭合开关　 　。

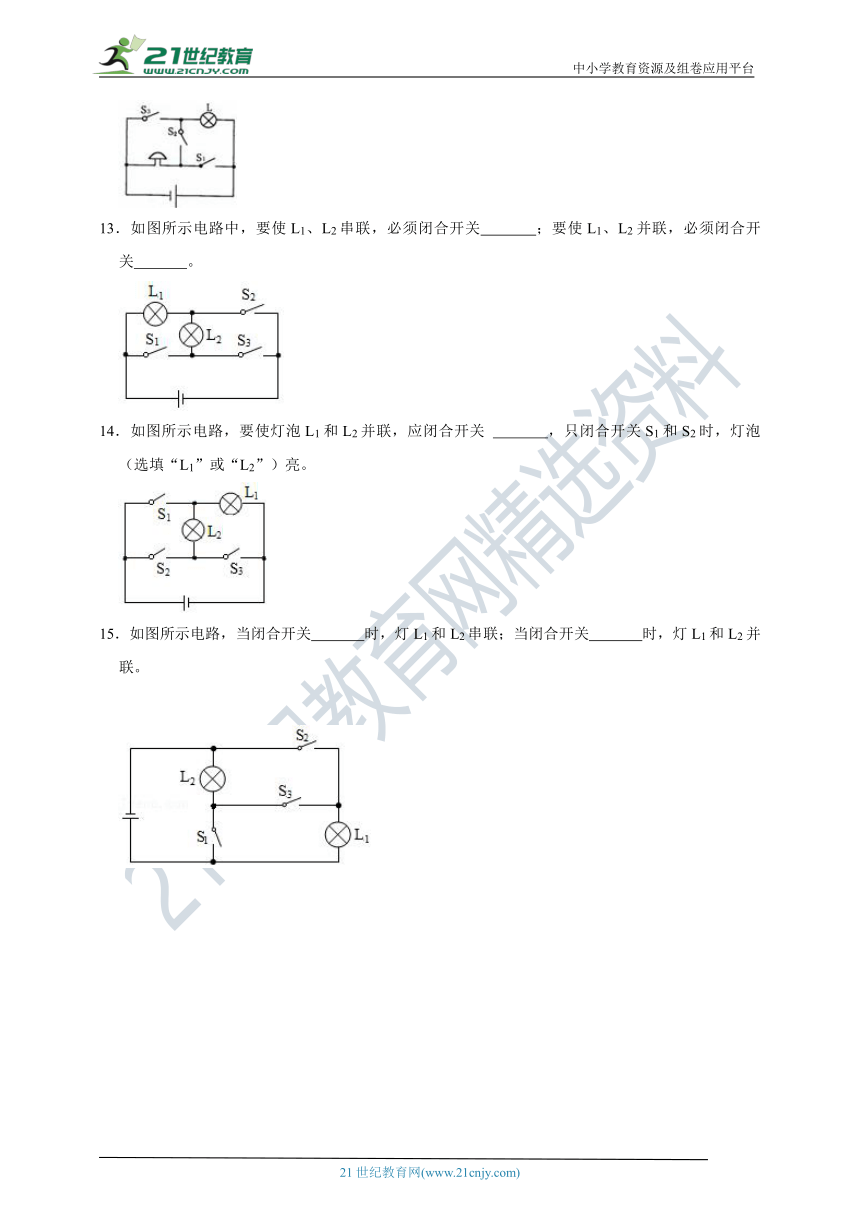

13．如图所示电路中，要使L1、L2串联，必须闭合开关　 　；要使L1、L2并联，必须闭合开关　 　。
14．如图所示电路，要使灯泡L1和L2并联，应闭合开关 　 　，只闭合开关S1和S2时，灯泡 　 　（选填“L1”或“L2”）亮。
15．如图所示电路，当闭合开关　 　时，灯L1和L2串联；当闭合开关　 　时，灯L1和L2并联。

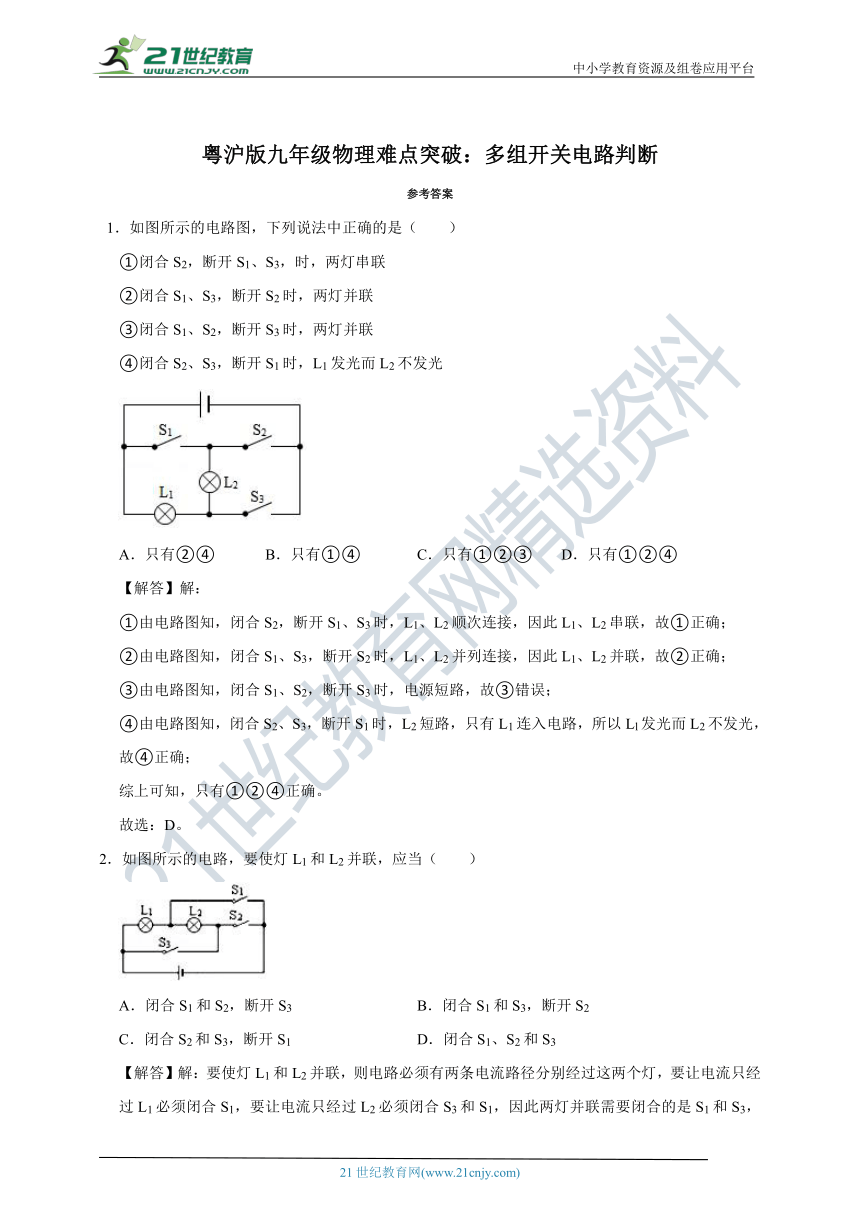

粤沪版九年级物理难点突破：多组开关电路判断
参考答案
1．如图所示的电路图，下列说法中正确的是（　　）
①闭合S2，断开S1、S3，时，两灯串联
②闭合S1、S3，断开S2时，两灯并联
③闭合S1、S2，断开S3时，两灯并联
④闭合S2、S3，断开S1时，L1发光而L2不发光
A．只有②④ B．只有①④ C．只有①②③ D．只有①②④
【解答】解：
①由电路图知，闭合S2，断开S1、S3时，L1、L2顺次连接，因此L1、L2串联，故①正确；
②由电路图知，闭合S1、S3，断开S2时，L1、L2并列连接，因此L1、L2并联，故②正确；
③由电路图知，闭合S1、S2，断开S3时，电源短路，故③错误；
④由电路图知，闭合S2、S3，断开S1时，L2短路，只有L1连入电路，所以Ll发光而L2不发光，故④正确；
综上可知，只有①②④正确。
故选：D。
2．如图所示的电路，要使灯L1和L2并联，应当（　　）
A．闭合S1和S2，断开S3 B．闭合S1和S3，断开S2
C．闭合S2和S3，断开S1 D．闭合S1、S2和S3
【解答】解：要使灯L1和L2并联，则电路必须有两条电流路径分别经过这两个灯，要让电流只经过L1必须闭合S1，要让电流只经过L2必须闭合S3和S1，因此两灯并联需要闭合的是S1和S3，断开S2。
故选：B。
3．如图所示，若要使R1、R2并联，则（　　）
A．只闭合S1 B．只闭合S3
C．只闭合S2、S3 D．只闭合S1、S2
【解答】解：若要使R1、R2并联，则电流从电源正极出来后，要分成两条路径，且两个电阻在两条支路中，所以由图可知应只闭合S1、S2，断开S3，故D正确。
故选：D。
4．如图所示的电路中，下列说法错误的是（　　）
A．若 L1 与 L2 串联，应断开 S1、S3，闭合 S2
B．若 L1 与 L2 并联，应断开 S2，闭合 S1、S3
C．当 S1、S2、S3 都闭合时，两灯都亮
D．当 S2、S3 闭合，S1 断开时，只有灯 L1 亮
【解答】解：
A、要使L1与L2串联，则灯泡L1、L2应首尾相连，电流只有一条路径，由图可知应闭合开关S2，断开开关S1、S3，故A正确；
B、要使L1与L2并联，电流从正极流出分别经过两个灯泡，然后回到电源负极，由图可知应闭合开关S1、S3，断开开关S2；故B正确；
C、当S1、S2、S3都闭合时，形成电源短路，此时两个灯泡都不发光，故C错误；
D、由图可知，当S2、S3闭合，S1断开时，L2被短路，电路为L1的基本电路，因此只有L1灯亮，故D正确。
故选：C。
5．如图所示的电路，要使灯泡L1、L2组成串联电路，应进行的操作是（　　）
A．只闭合S1 B．只闭合S2
C．闭合S1 和S2 D．闭合S1、S2和S3
【解答】解：当闭合开关S2、断开开关S1、S3时，电流从电源正极出发后依次经过灯泡L2、开关S2、灯泡L1回到电源负极，则灯泡L1、L2组成串联电路。
故选：B。
6．如图所示的电路中，要使电阻R1和R1组成并联电路，则应（　　）
A．闭合S2，断开S1、S3 B．闭合S3，断开S1、S2
C．闭合S1、S2，断开S3 D．闭合S2、S3，断开S1
【解答】解：要使两灯泡并联，则电路应有两条支路，电流应分别经过两个灯泡；
由图知，电流从电源正极流出，首先流过R2，但流过R2的电流不能同时流过R1，电流只能是通过开关S1再通过R1，故S1应闭合；
若S3再闭合，会造成短路，故S3应断开，电流通过干路开关S2构成回路，所以S2应闭合；
因此要使电阻R1和R1组成并联电路，则应闭合S1、S2，断开S3。
故选：C。
7．如图所示，若要使R1、R2并联，则（　　）
A．只闭合S1 B．只闭合S2
C．只闭合S1、S2 D．只闭合S1、S3
【解答】解：如图所示的电路中，要使灯泡L1和L2组成并联电路，电流从正极出发流入灯泡L1和L2，所以同时闭合S1、S2，断开开关S3。
故选：C。
8．在如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该（　　）
A．只闭合S3 B．只闭合S2
C．同时闭合S1和S2 D．同时闭合S1和S3
【解答】解：当只闭合S2时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的。
故选：B。
9．如图所示电路，要使灯L1、L2组成串联电路，应闭合开关（　　）；要使L1、L2组成并联电路应闭合开关（　　）
A．S1 S3、S2 S3 B．S1 S2、S2 S3
C．S2、S1 S3 D．S2、S2 S3
【解答】解：（1）要使灯L1、L2组成串联电路，应将两灯首尾相连接到电源两端，则需闭合开关S2。
（2）要使L1、L2组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需闭合开关S1、S3；
故选：C。
10．关于如图的电路，下面判断错误的是（　　）
A．要使两灯串联，只闭合S2开关
B．要使两灯并联，只闭合S1、S3开关
C．三个开关全闭合，电路造成短路
D．只闭合S2、S3开关，L1会被短路
【解答】解：A、要使两灯串联，电流从正极开始依次经过L1、S2、L2回到电源负极，故只需闭合S2开关；说法正确；
B、要使两灯并联，电流从正极开始分支，一路经过L1、S3；另一路经过S1、L2，因此只需闭合S1、S3开关；说法正确；
C、三个开关全闭合，形成电源短路，说法正确；
D、只闭合S2、S3开关，L2会被短路，说法错误。
故选：D。
11．如图所示，只闭合S1，电灯L1、L2组成　串联　电路，断开S1，闭合S2、S3，电灯L1、L2组成　并联　电路，同时闭合S1、S3，电路会形成　短路　（选填“断路”或“短路”）。
【解答】解：（1）只闭合S1，电流只有一条路径，则电灯L1、L2组成串联电路；
（2）断开S1，闭合S2、S3，电流经开关S2有两条路径，一条经灯泡L1，另一条经灯泡L1、开关S3，则电灯L1、L2组成并联电路；
（3）同时闭合S1、S3，电流从正极出发，经S1、S2直接回到负极，造成短路。
故答案为：串联；并联；短路。
12．如图所示，开关S1、S2、S3均处于断开状态；若要使灯L和电铃串联，应只闭合开关　S2　；若要使灯L和电铃并联，应只闭合开关　S1、S3　。
【解答】解：（1）读图可知，若要使灯L和电铃串联，应只闭合开关S2，此时，电流只有一条路径，先后经过灯泡和电铃；
（2）若要使灯L和电铃并联，应只闭合开关S1、S3，此时，电流有两条路径，分别经过灯泡和电铃。
故答案为：S2；S1、S3。
13．如图所示电路中，要使L1、L2串联，必须闭合开关　S3　；要使L1、L2并联，必须闭合开关　S1、S2　。
【解答】解：要使L1、L2串联，应将两灯首尾相连，即断开S1、S2闭合S3；
要使L1、L2并联，应让两灯首首相连，尾尾相连，故应闭合S1、S2，断开S3。
故答案为：S3；S1、S2。
14．如图所示电路，要使灯泡L1和L2并联，应闭合开关 　S1、S3　，只闭合开关S1和S2时，灯泡 　L1　（选填“L1”或“L2”）亮。
【解答】解：只闭合开关S1和S3时，电流的路径有两条，分别经过两个灯泡，此时的灯泡L1和L2是并联的；
只闭合开关S1和S2时，灯泡L2被短路不接入电路中，只有灯泡L1亮。
故答案为：S1、S3；L1。
15．如图所示电路，当闭合开关　S3　时，灯L1和L2串联；当闭合开关　S1、S2　时，灯L1和L2并联。
【解答】解：
由图知，将开关S3闭合，S1、S2断开，电流依次经过灯泡L1、L2回到电源的负极，则L1和L2串联。
要使电灯L1和L2并联，那么电流从电源正极出发后，分别经过灯泡L1、L2，然后汇合一点后回到电源的负极，所以闭合开关S1、S2。
故答案为：S3；S1、S2。
