粤沪版九年级物理难点突破：根据电路图连实物图

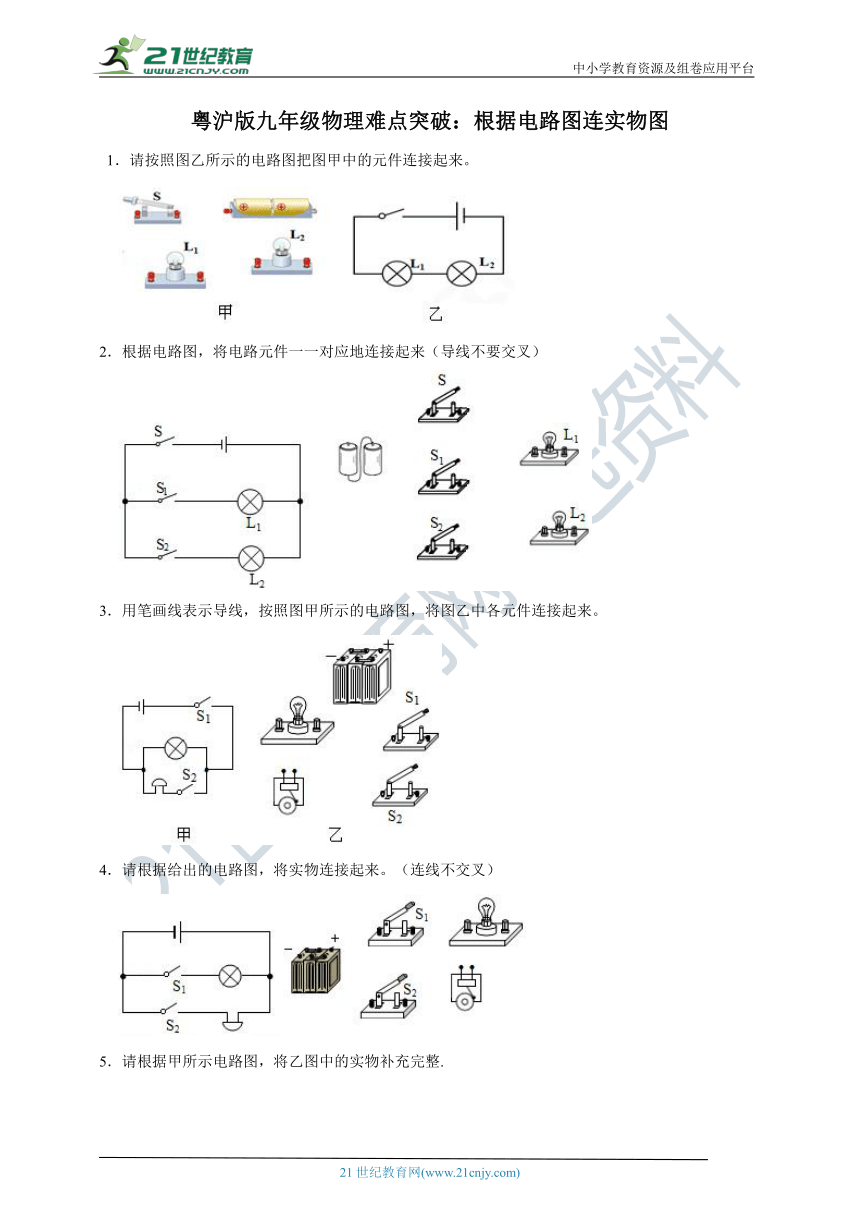

1．请按照图乙所示的电路图把图甲中的元件连接起来。
2．根据电路图，将电路元件一一对应地连接起来（导线不要交叉）
3．用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
4．请根据给出的电路图，将实物连接起来。（连线不交叉）

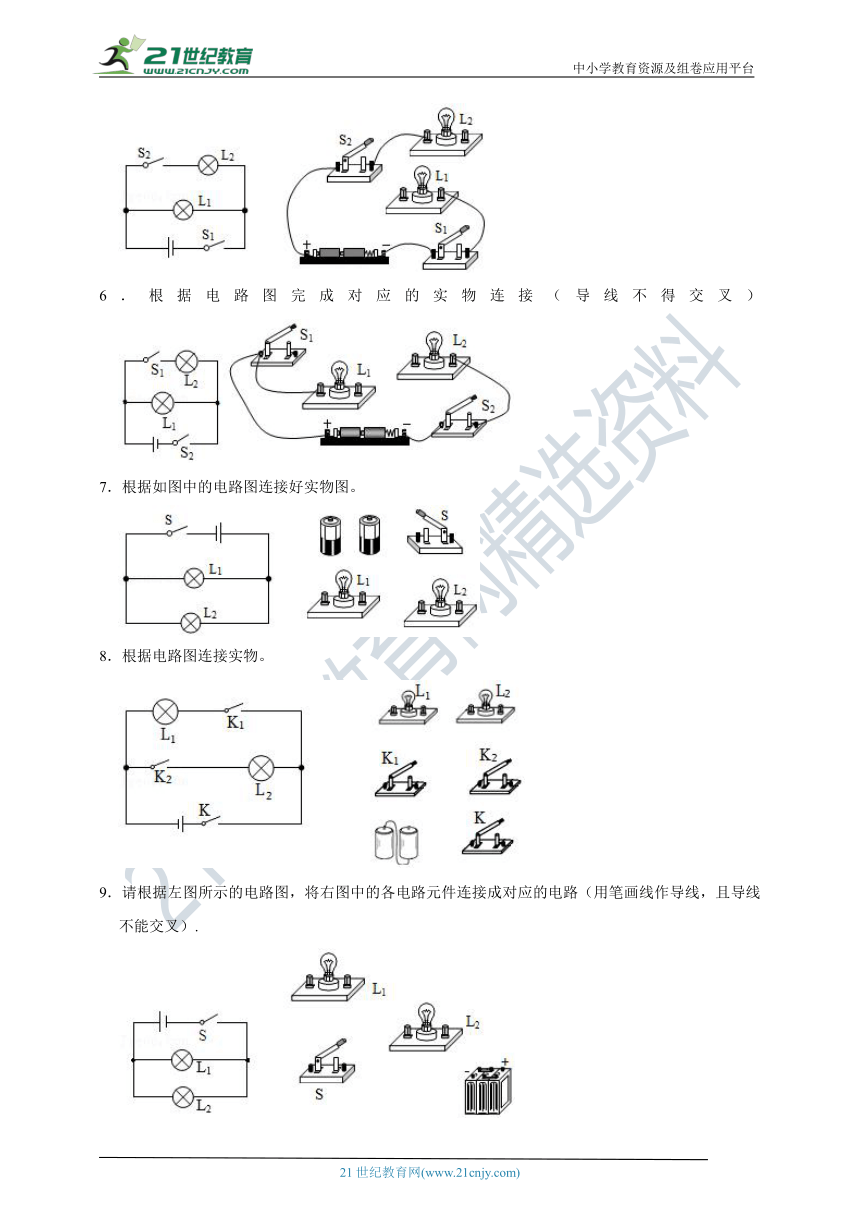

5．请根据甲所示电路图，将乙图中的实物补充完整.
6．根据电路图完成对应的实物连接（导线不得交叉）
7．根据如图中的电路图连接好实物图。
8．根据电路图连接实物。
9．请根据左图所示的电路图，将右图中的各电路元件连接成对应的电路（用笔画线作导线，且导线不能交叉）.

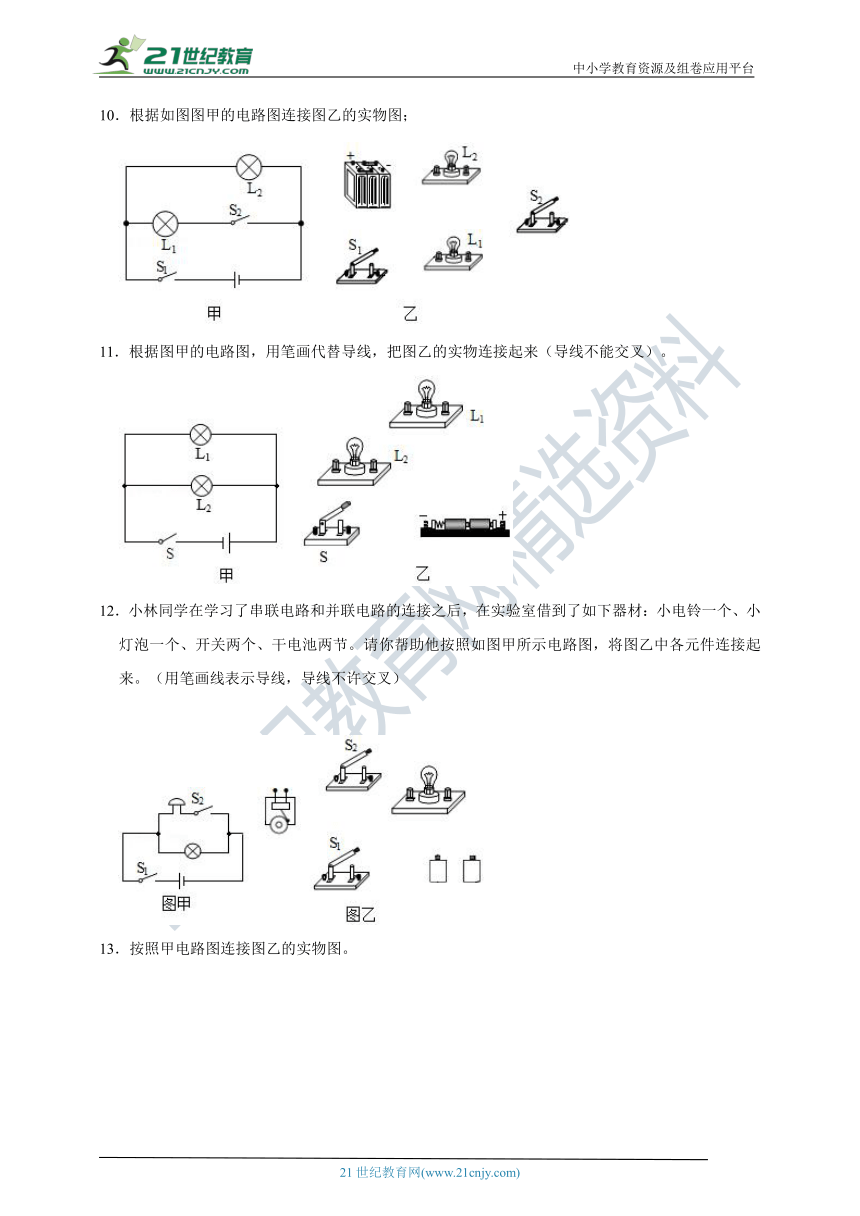

10．根据如图图甲的电路图连接图乙的实物图；
11．根据图甲的电路图，用笔画代替导线，把图乙的实物连接起来（导线不能交叉）。
12．小林同学在学习了串联电路和并联电路的连接之后，在实验室借到了如下器材：小电铃一个、小灯泡一个、开关两个、干电池两节。请你帮助他按照如图甲所示电路图，将图乙中各元件连接起来。（用笔画线表示导线，导线不许交叉）
13．按照甲电路图连接图乙的实物图。

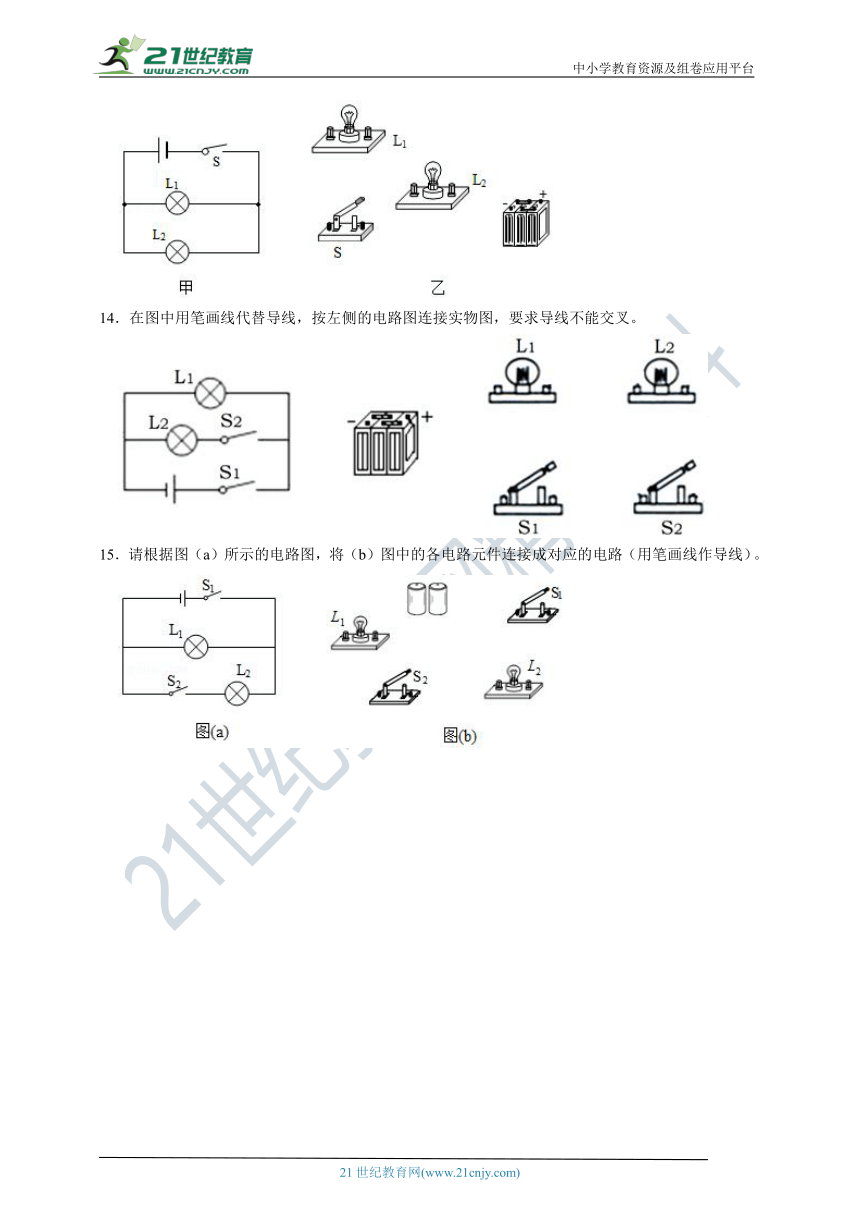

14．在图中用笔画线代替导线，按左侧的电路图连接实物图，要求导线不能交叉。
15．请根据图（a）所示的电路图，将（b）图中的各电路元件连接成对应的电路（用笔画线作导线）。
粤沪版九年级物理难点突破：根据电路图连实物图

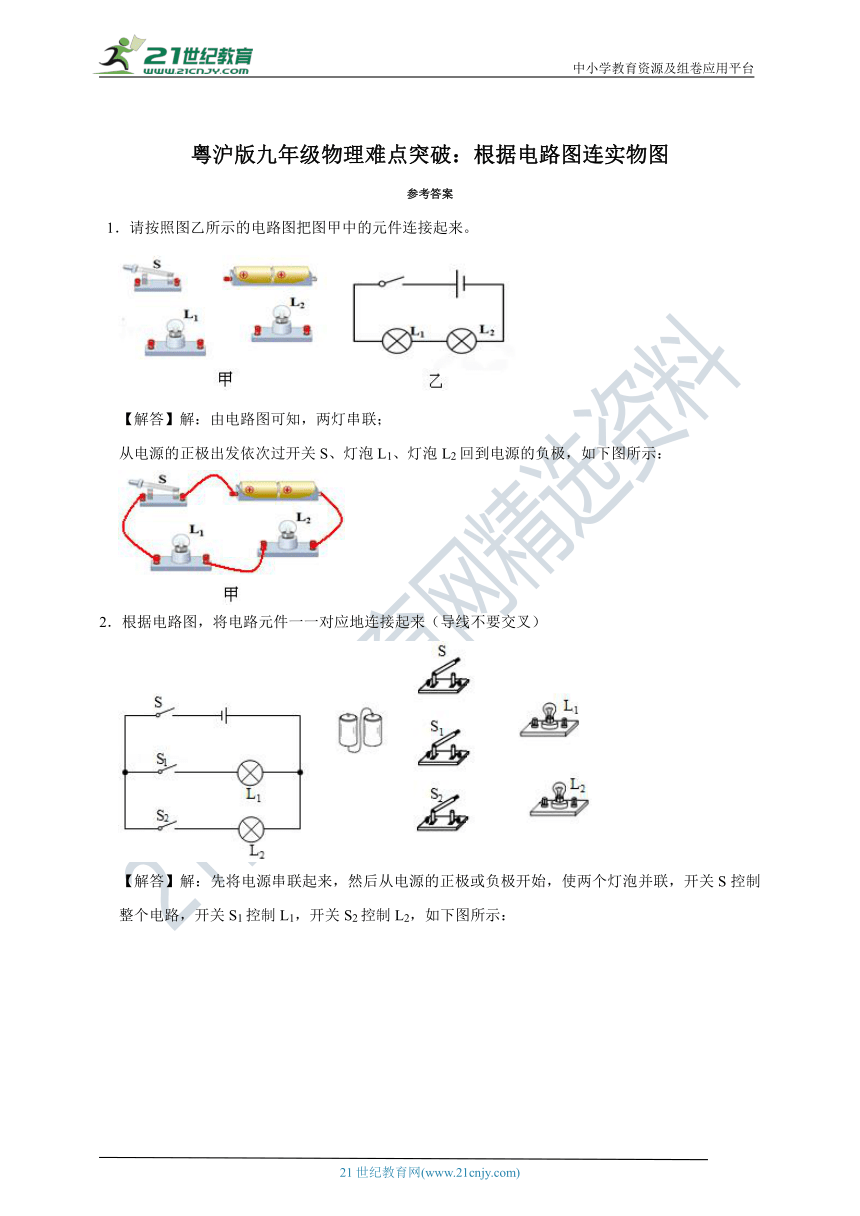

参考答案
1．请按照图乙所示的电路图把图甲中的元件连接起来。
【解答】解：由电路图可知，两灯串联；
从电源的正极出发依次过开关S、灯泡L1、灯泡L2回到电源的负极，如下图所示：
2．根据电路图，将电路元件一一对应地连接起来（导线不要交叉）
【解答】解：先将电源串联起来，然后从电源的正极或负极开始，使两个灯泡并联，开关S控制整个电路，开关S1控制L1，开关S2控制L2，如下图所示：
3．用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
【解答】解：
电流从正极出发经过开关S1后，分为两个支路，一条支路是经灯泡直接回到负极，另一条经过开关S2到电铃，然后回到负极。实物图如图：
。
4．请根据给出的电路图，将实物连接起来。（连线不交叉）
【解答】解：由电路图可知，灯泡与电铃并联，每个开关控制一个支路，
根据电路图连接实物电路图，实物电路图如图所示。
5．请根据甲所示电路图，将乙图中的实物补充完整.
【解答】解：根据电路图可知，该电路为并联电路，开关S1在干路中，开关S2控制灯泡L2；根据电路图连接实物图如下：
6．根据电路图完成对应的实物连接（导线不得交叉）
【解答】解：根据电路图可知，两灯并联，开关S2在干路中，控制整个电路；开关S1与灯L2串联在支路中，根据电路图连接实物图，如下所示：
7．根据如图中的电路图连接好实物图。
【解答】解：由电路图知，两灯并联，开关在干路上控制整个电路，实物图连接如图所示：
。
8．根据电路图连接实物。
【解答】解：由电路图知，两灯并联，开关K在干路上，K1在L1的支路上，K2在L2的支路上，实物图连接如图所示：
。
9．请根据左图所示的电路图，将右图中的各电路元件连接成对应的电路（用笔画线作导线，且导线不能交叉）.
【解答】解：由实物图知，灯泡L1、L2并联，开关S在干路上，实物图连接如图所示：
。
10．根据如图图甲的电路图连接图乙的实物图；
【解答】解：由实物图知，灯泡L1、L2并联，开关S1在干路上，S2在L1支路上，实物图连接如图所示：
。
11．根据图甲的电路图，用笔画代替导线，把图乙的实物连接起来（导线不能交叉）。
【解答】解：由电路图可知，两灯泡并联；从电源正极出发，先把灯L2、开关S串联起来，回到电源负极，然后把灯L1并联在灯L2两端，如下图所示：
12．小林同学在学习了串联电路和并联电路的连接之后，在实验室借到了如下器材：小电铃一个、小灯泡一个、开关两个、干电池两节。请你帮助他按照如图甲所示电路图，将图乙中各元件连接起来。（用笔画线表示导线，导线不许交叉）
【解答】解：由电路图知，灯泡与电铃并联，开关S1在干路上，S2在电铃支路上。实物图连接如图所示：
。
13．按照甲电路图连接图乙的实物图。
【解答】解：由电路图可知，两灯泡并联，然后与开关、电源串联组成电路，
从电源的正极出发，依次串联灯泡L1、开关S回到电源的负极，然后把灯泡L2并联在灯泡L1两端，如下图所示：
14．在图中用笔画线代替导线，按左侧的电路图连接实物图，要求导线不能交叉。
【解答】解：由电路图可知，L1与L2并联，开关S1位于干路，开关S2位于L2支路，
从电源的正极出发依次串联S1、S2、L2回到电源的负极，然后把L1并联在L2和S2两端，如下图所示：
15．请根据图（a）所示的电路图，将（b）图中的各电路元件连接成对应的电路（用笔画线作导线）。
【解答】解：由电路图可知，两灯并联，S1串联在干路上，S2只控制L2，根据电路图连接实物图，如下图所示：
