粤沪版九年级物理难点突破：含电表电路画图（有解析）

粤沪版九年级物理难点突破：含电表电路画图

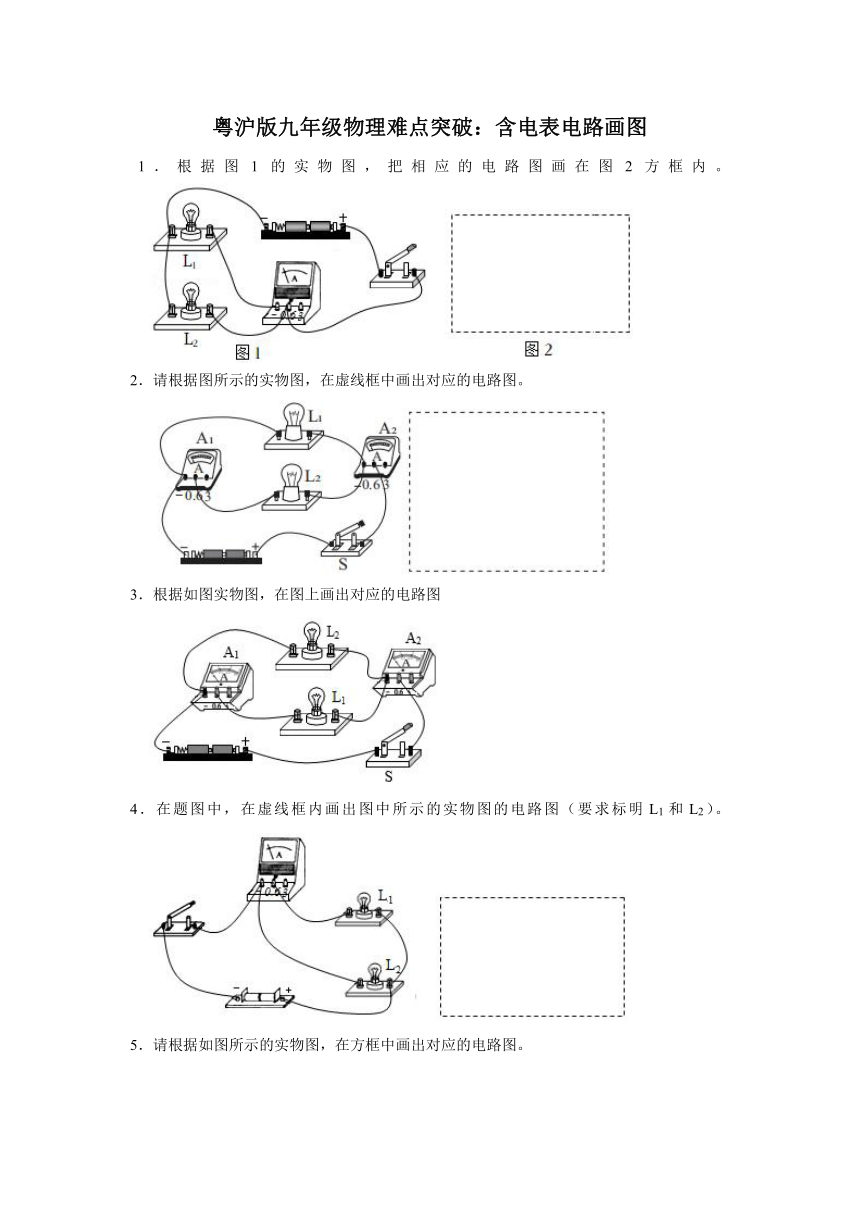

1．根据图1的实物图，把相应的电路图画在图2方框内。
2．请根据图所示的实物图，在虚线框中画出对应的电路图。
3．根据如图实物图，在图上画出对应的电路图
4．在题图中，在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

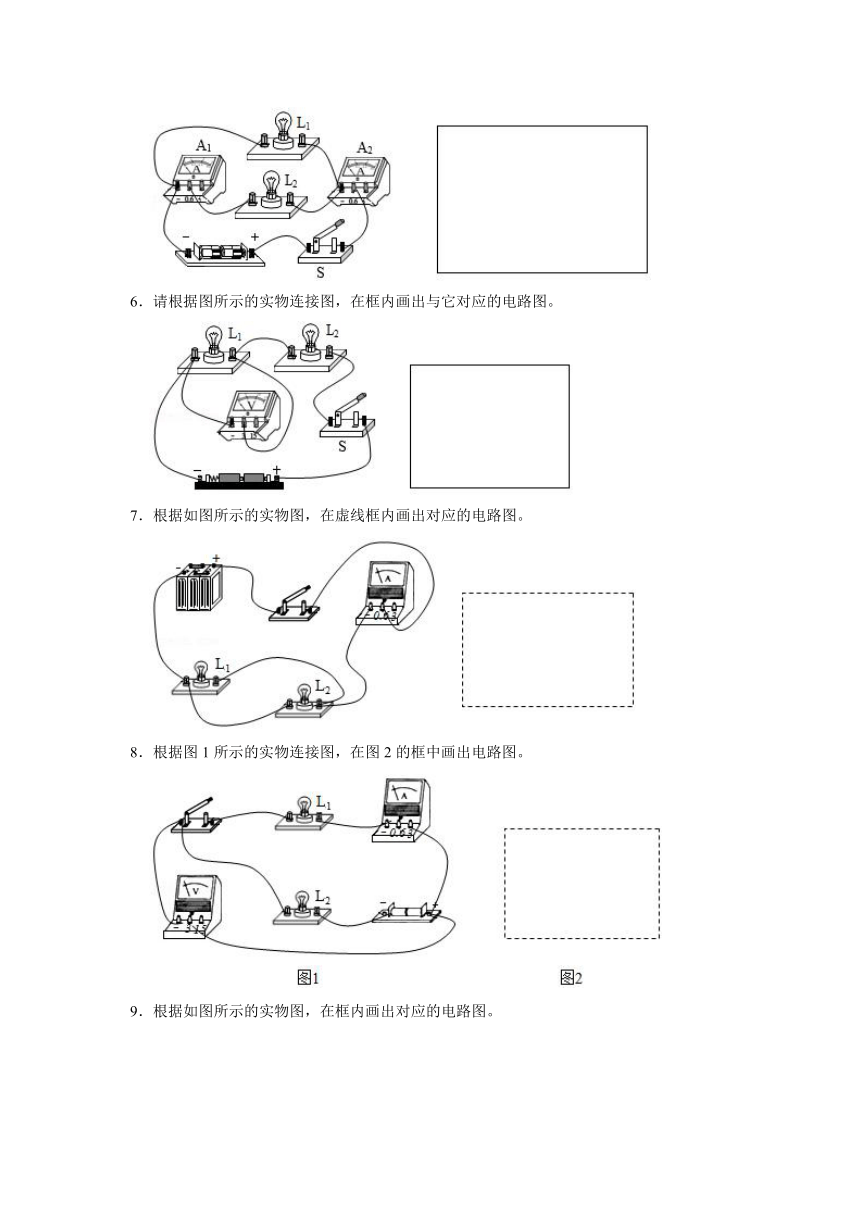

5．请根据如图所示的实物图，在方框中画出对应的电路图。
6．请根据图所示的实物连接图，在框内画出与它对应的电路图。
7．根据如图所示的实物图，在虚线框内画出对应的电路图。
8．根据图1所示的实物连接图，在图2的框中画出电路图。

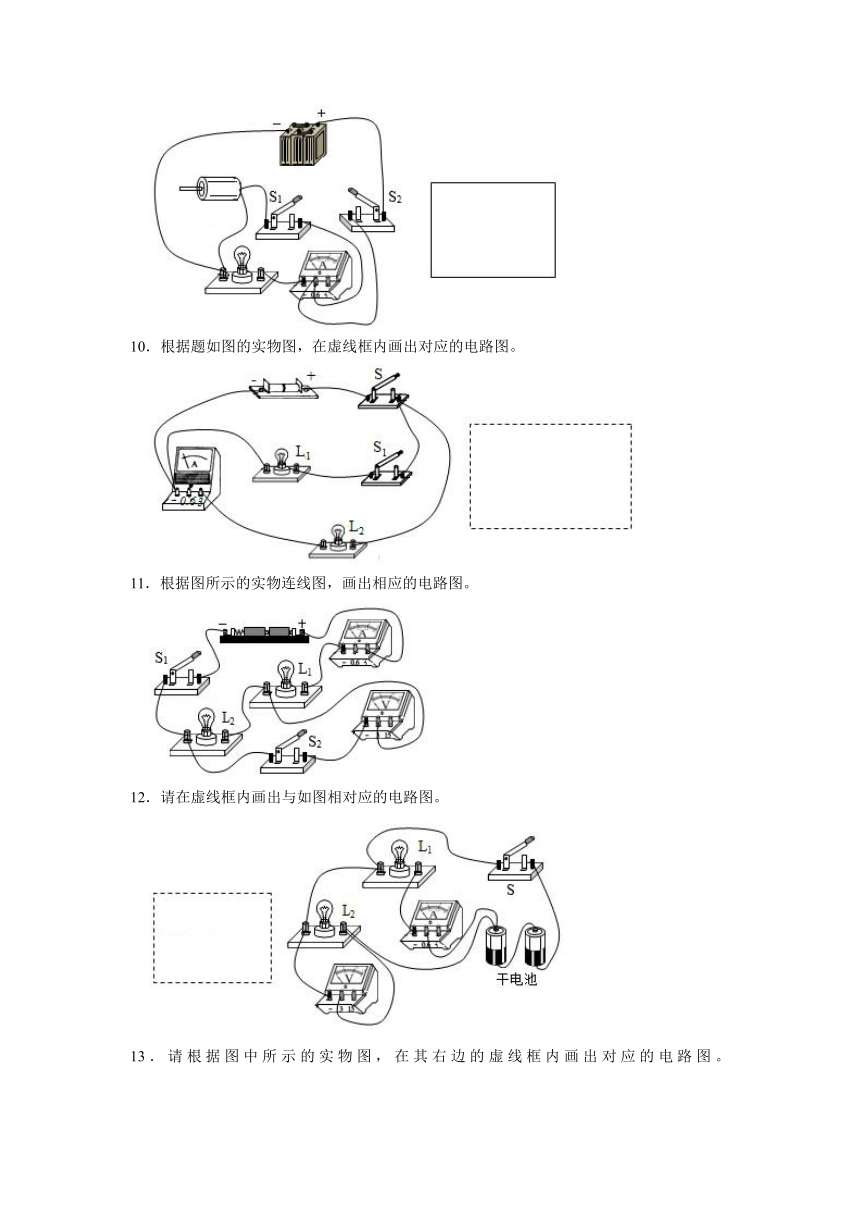

9．根据如图所示的实物图，在框内画出对应的电路图。
10．根据题如图的实物图，在虚线框内画出对应的电路图。
11．根据图所示的实物连线图，画出相应的电路图。
12．请在虚线框内画出与如图相对应的电路图。
13．请根据图中所示的实物图，在其右边的虚线框内画出对应的电路图。
14．按照实物图画出电路图。
15．小雨连接了如图电路，请在方框内画出它的电路图，要求电路图中要标出元件的标识．
粤沪版九年级物理难点突破：含电表电路画图
参考答案

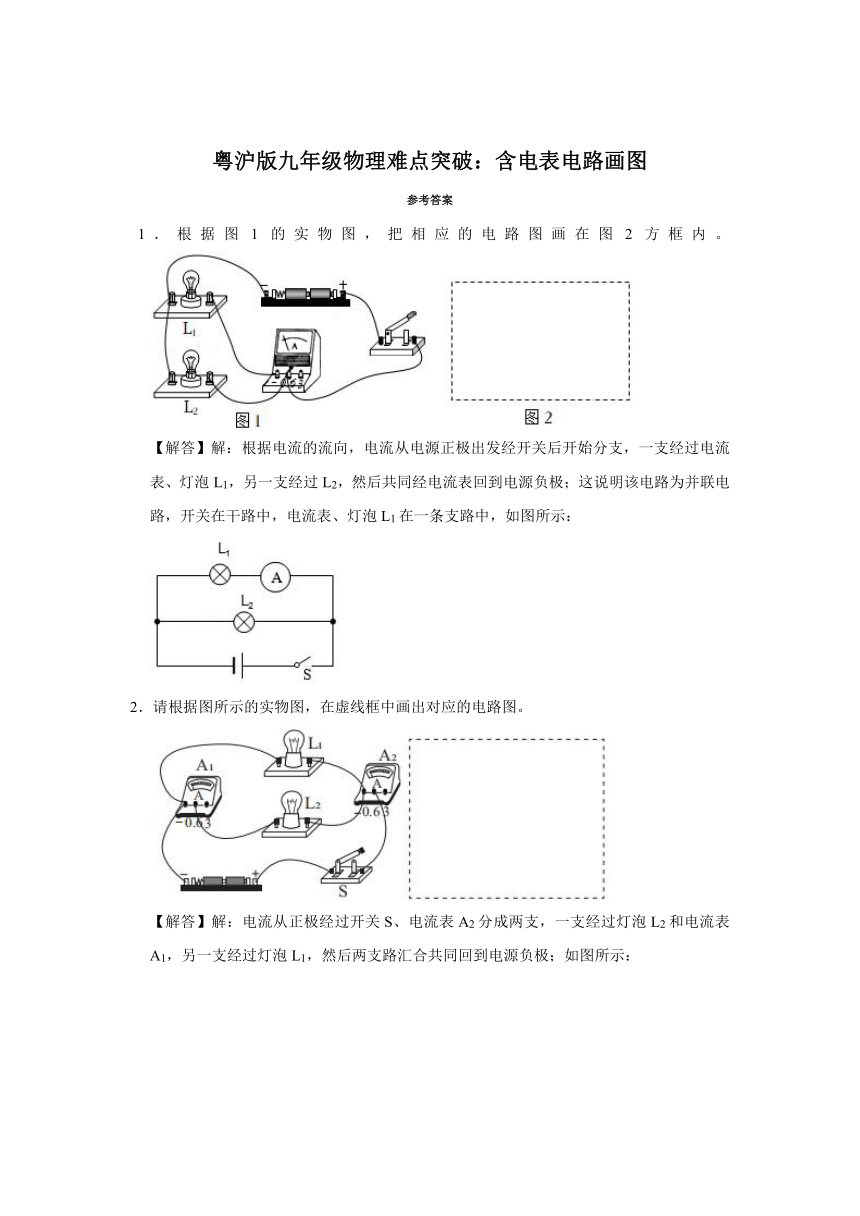

1．根据图1的实物图，把相应的电路图画在图2方框内。
【解答】解：根据电流的流向，电流从电源正极出发经开关后开始分支，一支经过电流表、灯泡L1，另一支经过L2，然后共同经电流表回到电源负极；这说明该电路为并联电路，开关在干路中，电流表、灯泡L1在一条支路中，如图所示：
2．请根据图所示的实物图，在虚线框中画出对应的电路图。
【解答】解：电流从正极经过开关S、电流表A2分成两支，一支经过灯泡L2和电流表A1，另一支经过灯泡L1，然后两支路汇合共同回到电源负极；如图所示：
3．根据如图实物图，在图上画出对应的电路图
【解答】解：由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L1支路上，电路图如图所示：
。
4．在题图中，在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
【解答】解：由实物图知，两灯并联，电流表在L1支路上，开关在干路上，由此画出电路图如下图所示：
5．请根据如图所示的实物图，在方框中画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L2支路上，由此画出电路图如图所示：
6．请根据图所示的实物连接图，在框内画出与它对应的电路图。
【解答】解：由实物图知，开关、灯L2、灯L1依次连接在电源两极间，电压表并联在L1两端，电路图如图所示：
7．根据如图所示的实物图，在虚线框内画出对应的电路图。
【解答】解：两灯泡并联，开关控制整个电路，电流表测量干路中的电流，按要求画出电路图即可。如右图所示：
8．根据图1所示的实物连接图，在图2的框中画出电路图。
【解答】解：由实物图可知，两灯串联，电流表测电路中的电流，电压表测L1的电压；
从电源正极开始依次画出电流表、灯泡L1、开关、灯泡L2，然后回到电源负极，再把电压表并联在电流表、灯泡L1和开关的两端；如图所示：
9．根据如图所示的实物图，在框内画出对应的电路图。
【解答】解：
由实物图可知，电流从正极出发经开关S2开始分支，一支经电流表、灯泡；另一支经开关S1、电动机；然后共同汇合回到负极；如图所示：
10．根据题如图的实物图，在虚线框内画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S在干路上，S1在灯泡L1的支路上，电流表在灯泡L2的支路上，电路图如图所示：
。
11．根据图所示的实物连线图，画出相应的电路图。
【解答】解：由实物图知，电流表、L1、L2、开关S1依次连接在电源两极上，电压表和开关S2串联后并联在L2两端，如图所示：
。
12．请在虚线框内画出与如图相对应的电路图。
【解答】解：由实物图知，两灯并联，开关S在干路上，电流表在L1支路上，电压表并联在L2两端，由此画出电路图如图所示：
13．请根据图中所示的实物图，在其右边的虚线框内画出对应的电路图。
【解答】解：由实物图知，两灯并联，电流表在L1支路上，开关S在干路上控制整个电路，由此画出电路图如图所示：
14．按照实物图画出电路图。
【解答】解：由实物图知，两灯并联，电流表在L1支路上，开关在干路上控制整个电路，由此画出电路图如图所示：
15．小雨连接了如图电路，请在方框内画出它的电路图，要求电路图中要标出元件的标识．
【解答】解：
由实物电路图可知，电流从正极出发，经S和电流表A2开始分支，一支经灯泡L2、电流表A1；另一支经灯泡L1，然后汇合回到负极，故该电路为并联电路，开关S为总开关，电流表A2测量干路电流，电流表A1测量灯泡L2的电流，对应的电路图如图所示：
．
