粤沪版九年级物理难点突破：电表填图

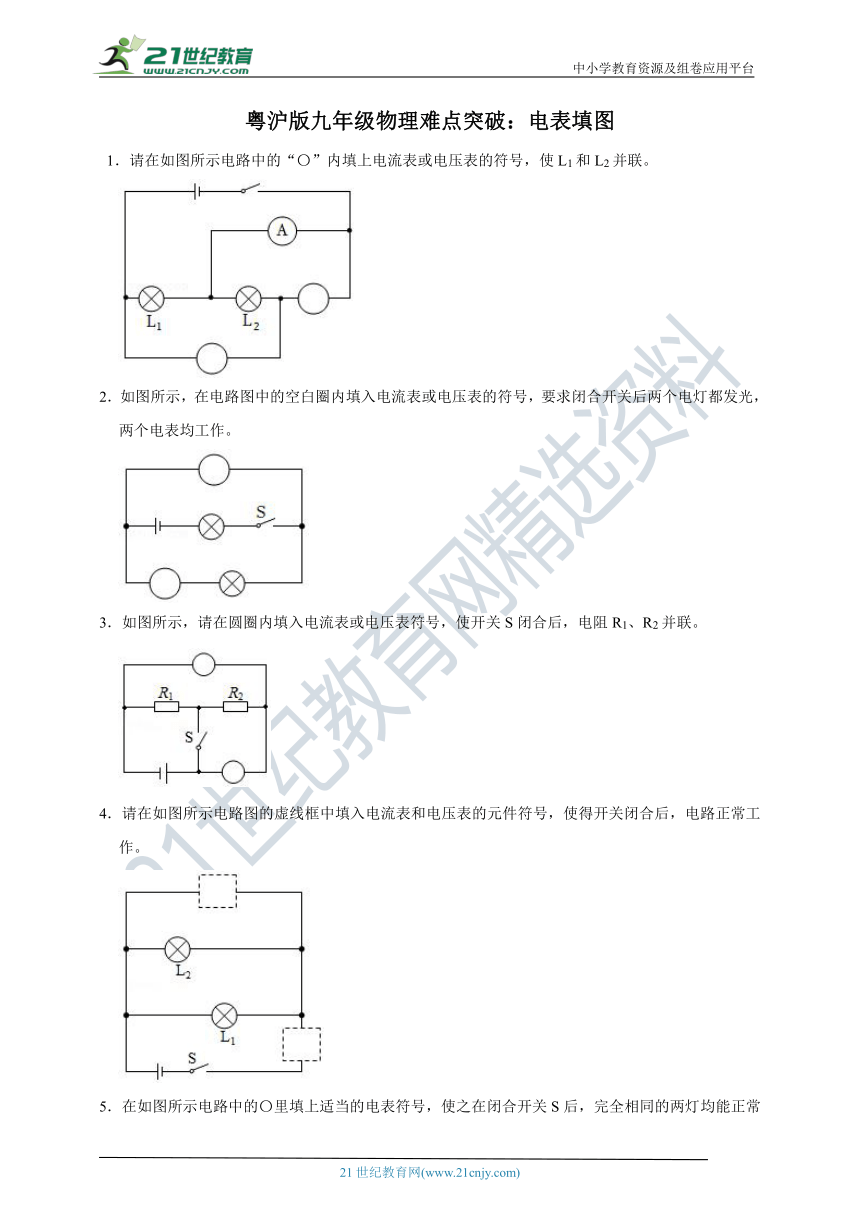

1．请在如图所示电路中的“〇”内填上电流表或电压表的符号，使L1和L2并联。
2．如图所示，在电路图中的空白圈内填入电流表或电压表的符号，要求闭合开关后两个电灯都发光，两个电表均工作。
3．如图所示，请在圆圈内填入电流表或电压表符号，使开关S闭合后，电阻R1、R2并联。
4．请在如图所示电路图的虚线框中填入电流表和电压表的元件符号，使得开关闭合后，电路正常工作。
5．在如图所示电路中的〇里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光。

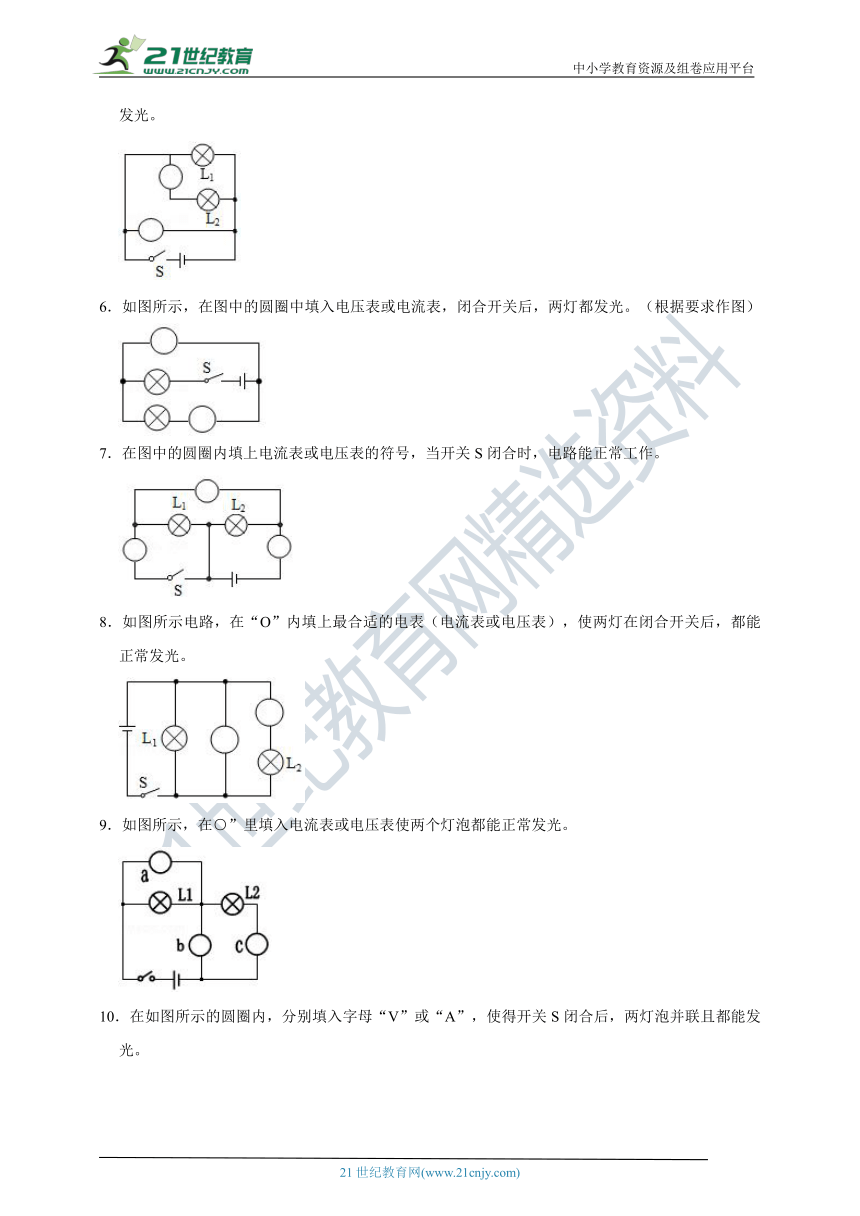

6．如图所示，在图中的圆圈中填入电压表或电流表，闭合开关后，两灯都发光。（根据要求作图）
7．在图中的圆圈内填上电流表或电压表的符号，当开关S闭合时，电路能正常工作。
8．如图所示电路，在“O”内填上最合适的电表（电流表或电压表），使两灯在闭合开关后，都能正常发光。
9．如图所示，在○”里填入电流表或电压表使两个灯泡都能正常发光。
10．在如图所示的圆圈内，分别填入字母“V”或“A”，使得开关S闭合后，两灯泡并联且都能发光。

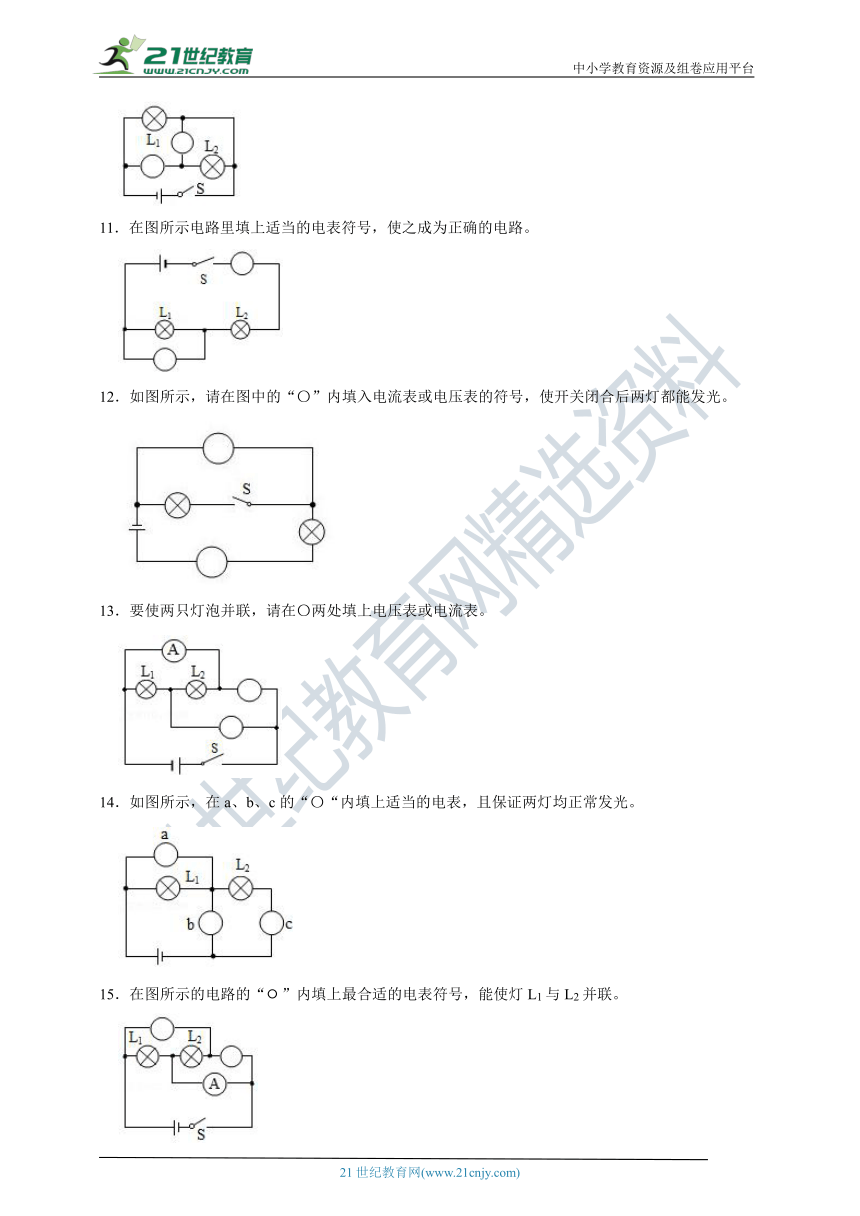

11．在图所示电路里填上适当的电表符号，使之成为正确的电路。
12．如图所示，请在图中的“〇”内填入电流表或电压表的符号，使开关闭合后两灯都能发光。
13．要使两只灯泡并联，请在〇两处填上电压表或电流表。
14．如图所示，在a、b、c的“〇“内填上适当的电表，且保证两灯均正常发光。
15．在图所示的电路的“ ”内填上最合适的电表符号，能使灯L1与L2并联。

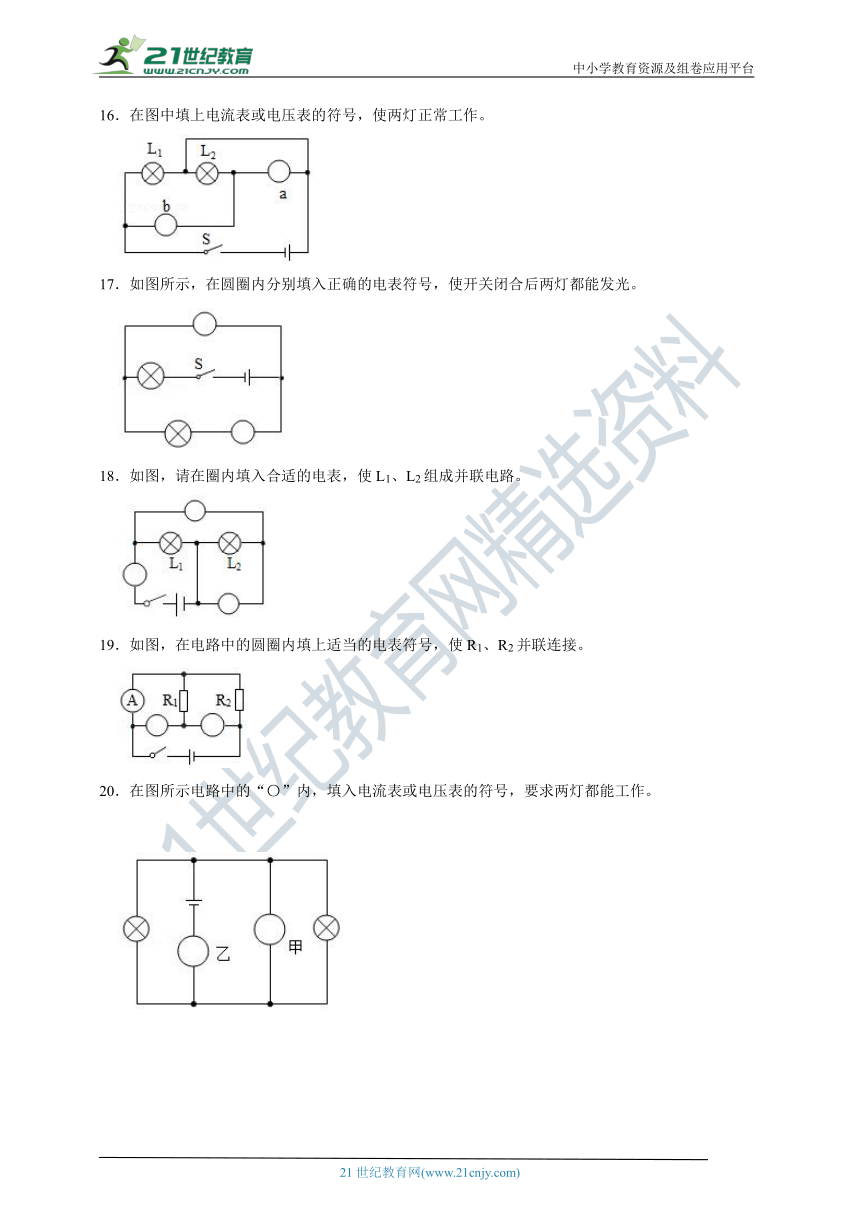

16．在图中填上电流表或电压表的符号，使两灯正常工作。
17．如图所示，在圆圈内分别填入正确的电表符号，使开关闭合后两灯都能发光。
18．如图，请在圈内填入合适的电表，使L1、L2组成并联电路。
19．如图，在电路中的圆圈内填上适当的电表符号，使R1、R2并联连接。
20．在图所示电路中的“〇”内，填入电流表或电压表的符号，要求两灯都能工作。
粤沪版九年级物理难点突破：电表填图
参考答案
1．请在如图所示电路中的“〇”内填上电流表或电压表的符号，使L1和L2并联。
【解答】解：读图可知，要使两灯泡并联，必须使电路中有两条电流的路径，电流从电源的正极出来后分成两条路径，分别经过两个灯泡，下面的电表与灯泡L2串联在支路中，为电流表；上面的电压表与灯泡并联，为电压表，如图所示：
2．如图所示，在电路图中的空白圈内填入电流表或电压表的符号，要求闭合开关后两个电灯都发光，两个电表均工作。
【解答】解：由图可知，下方的电表与灯泡串联，为电流表；上方的电表与灯泡并联，为电压表，如图所示：
3．如图所示，请在圆圈内填入电流表或电压表符号，使开关S闭合后，电阻R1、R2并联。
【解答】解：当开关S闭合后，要使电阻R1、R2并联，则电流的路径有两条，分别经过两个电阻，电压表并联在R2两端，电流表与R2串联，如图所示：
4．请在如图所示电路图的虚线框中填入电流表和电压表的元件符号，使得开关闭合后，电路正常工作。
【解答】解：由图可知，下面的电表串联接入电路中，为电流表；上面的电表与灯泡L2并联，则为电压表，如图所示：
5．在如图所示电路中的〇里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光。
【解答】解：
要使电路能正常工作，与电源并联的电表必为电压表，要使灯L2正常工作，与L2串联的电表必为电流表，所以正确的电表符号如下图所示：
6．如图所示，在图中的圆圈中填入电压表或电流表，闭合开关后，两灯都发光。（根据要求作图）
【解答】解：根据电流的流向可知，上边的圆圈跟最下边的灯泡并联，所以应为电压表；下边的圆圈跟左边的灯泡串联，所以应为电流表，如图所示：
。
7．在图中的圆圈内填上电流表或电压表的符号，当开关S闭合时，电路能正常工作。
【解答】解：由电路图可知，上面和右边电表应为电流表，如果上面是电压表，则L1短路，灯泡不能正常发光，左边电表应为电压表，如图所示：
8．如图所示电路，在“O”内填上最合适的电表（电流表或电压表），使两灯在闭合开关后，都能正常发光。
【解答】解：由题意可知，闭合开关后，两灯泡都能正常发光，
由电路图可知，左侧圆圈内为电流表时会造成电源短路，所以左侧圆圈内为电压表；
右侧圆圈内为电压表时会造成灯泡L2断路，所以右侧圆圈内应为电流表，如下图所示：
9．如图所示，在○”里填入电流表或电压表使两个灯泡都能正常发光。
【解答】解：由图可知，a、b不能是电流表，否则电源短路或灯泡短路，则c一定是电流表，所以a、b可以是电压表，两灯串联都正常发光；如图所示：
故答案为：见上图。
10．在如图所示的圆圈内，分别填入字母“V”或“A”，使得开关S闭合后，两灯泡并联且都能发光。
【解答】解：由电路图可知，右上边圆圈与L2并联，应为电压表；左下边圆圈与L1并联，应为电流表；两灯泡首首相连、尾尾相连，两灯泡L1、L2并联，如下图所示：
11．在图所示电路里填上适当的电表符号，使之成为正确的电路。
【解答】解：因为电流表与被测电路串联，电压表与被测电路并联。上面〇与灯L2串联，所以是电流表。下面〇与灯L1并联，所以是电压表，如图所示：
12．如图所示，请在图中的“〇”内填入电流表或电压表的符号，使开关闭合后两灯都能发光。
【解答】解：因为下面的“〇”与灯泡串联，所以是电流表；上面的“〇”与灯泡并联，所以是电压表；如图所示。
13．要使两只灯泡并联，请在〇两处填上电压表或电流表。
【解答】解：要使两只灯泡并联，则电流的路径有两条，分别经过两个灯泡；若上面的电表为电流表，则电源短路，故为电压表；
下面的电表若为电压表，则电路中无电流，故为电流表，如图所示：
.
14．如图所示，在a、b、c的“〇“内填上适当的电表，且保证两灯均正常发光。
【解答】解：由图可知，a表与L1并联，b表与L2并联，c表与L2串联；
电流表的电阻很小，相当于导线；电压表的电阻很大，相当于断路；
则为了避免短路，则a、b不能为电流表；为避免断路，c不能为电压表，因此a是电压表，b是电压表，c是电流表；
15．在图所示的电路的“ ”内填上最合适的电表符号，能使灯L1与L2并联。
【解答】解：因为灯L1与L2并联，则从电源正极流出的电流应分别流入灯泡L1、L2，故上边的〇内是电流表；
从两个灯泡流出的电流经下面的电流表流入电源负极，则右边的〇应是相当于开路的电压表；如图所示：
16．在图中填上电流表或电压表的符号，使两灯正常工作。
【解答】解：电流从电源正极流出，分别流入两个灯泡，回到电源负极，因此a为电压表，b为电流表，如下图所示：
17．如图所示，在圆圈内分别填入正确的电表符号，使开关闭合后两灯都能发光。
【解答】解：由图知，闭合开关，下面的电表与灯泡串联，所以是电流表，上面的电表与下面的灯泡并联，所以是电压表。电路图如下：
18．如图，请在圈内填入合适的电表，使L1、L2组成并联电路。
【解答】解：由图知，要使灯L1与L2并联，电流从电源正极流出，经过开关和左边电表后开始分支，所以左边圈内为电流表；
一支路经过L1，另一支路经过上面的电表和L2，所以上面的电表为电流表；然后两支路汇合回到电源负极，其中下面的电表并联在灯泡L2的两端，为电压表，如图所示：
。
19．如图，在电路中的圆圈内填上适当的电表符号，使R1、R2并联连接。
【解答】解：要使两灯并联，从电源正极流出的电流经开关后，应分别流入两电阻，由于已经连入一个电流表，则左边的“〇”中应填入相当于开路的电压表，这样电流就经过已有的电流表分别连入电阻R1和R2，流过两电阻的电流应汇合共同流回负极，右边的“〇”中应填入电流表，如下图所示：
20．在图所示电路中的“〇”内，填入电流表或电压表的符号，要求两灯都能工作。
【解答】解：
根据电流表与被测用电器串联；电压表与被测用电器并联。图中甲“〇”与灯是并联，所以是电压表；乙“〇”串联在干路中，所以是电流表。如图：
