(共29张PPT)
15.2 电流和电路
电--使我们的生活变得更美好!
教学过程
电的应用极为广泛,它在生产生活中是如此重要,那么, 电流是怎样形成的呢?电路的基本构成是怎样的?
[新课引入]
电路的应用
这些看似复杂的东西其实都是由简单的电路组合成的

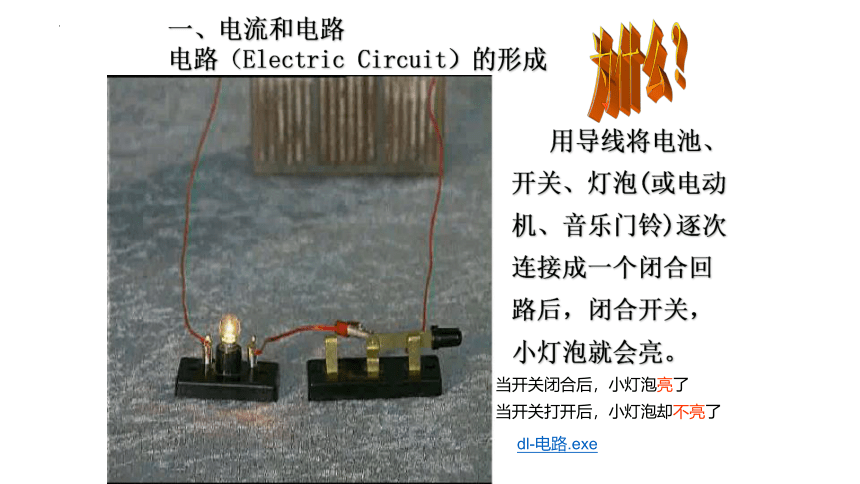

一、电流和电路
电路(Electric Circuit)的形成
用导线将电池、开关、灯泡(或电动机、音乐门铃)逐次连接成一个闭合回路后,闭合开关,小灯泡就会亮。
当开关闭合后,小灯泡亮了
当开关打开后,小灯泡却不亮了
为什么?
dl-电路.exe

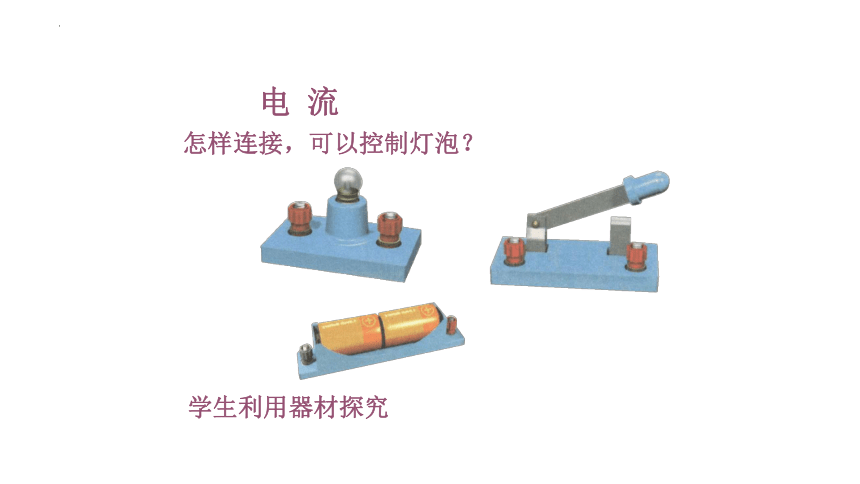

怎样连接,可以控制灯泡?
电 流
学生利用器材探究

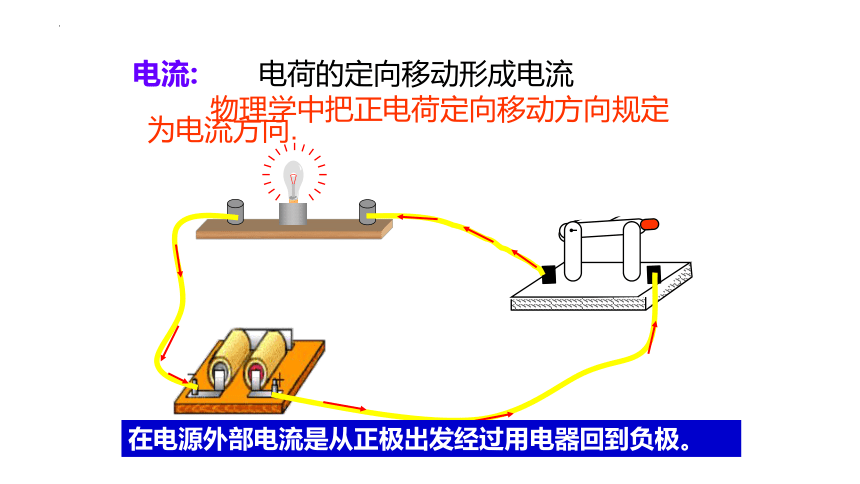

电流:
电荷的定向移动形成电流
物理学中把正电荷定向移动方向规定为电流方向.
在电源外部电流是从正极出发经过用电器回到负极。

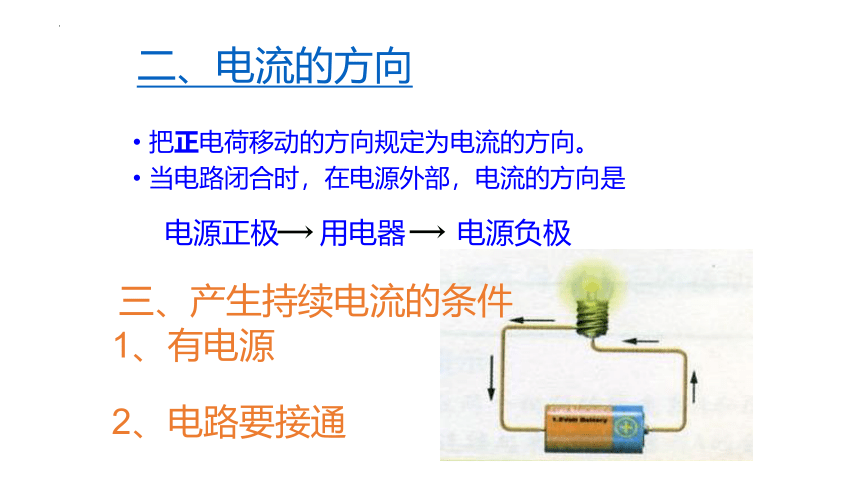

二、电流的方向
把正电荷移动的方向规定为电流的方向。
当电路闭合时,在电源外部,电流的方向是
电源正极
用电器
电源负极
三、产生持续电流的条件
1、有电源
2、电路要接通
四、电 路
构成完整电路的条件:电源、用电器、导线、开关.
[思考]:构成一个完整电路的条件是什么?
四、电路
电路是由______、______、______、______组成的。
电源
用电器
开关
导线
1、电路的组成及作用
2、电路:用导线把电源、电器、开关等连接起来组成的电流的路径。
提供电能的装置
消耗电能的装置
用来连接电源、用电器和开关
四、电路
控制电路通断
电源
用电器
开关
导线
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种电源
电 源:能够提供电能的装置。
常见的电源有哪两种?
a.发电机 b.电池
发电站
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
各种用电器
三、电路图:
用电路元件符号来表示电路连接的图就是电路图。
两节电池不画成

电灯泡
相交不相连的导线
相交并且相连的导线
  元件位置安排要适当,分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
这样画怎么样
元件位置安排要适当,分布要均匀,
画电路图的要求
元件不要画在拐角处。
  整个电路图最好呈长方形,有棱有角,导线要横平竖直。
这样呢
画电路图的要求
  元件位置安排要适当,分布要均匀,元件不要画在拐角处。整个电路图最好呈长方形,有棱有角,导线要横平竖直。
画电路图的要求
1.通路:
  处处连通,用电器能够工作的电路。
电路的状态
通路
接通的电路
电路中有电流,用电器正常工件。
开路 (断路)
 断开的电路(断开指断开开关、导线松脱、电灯等烧坏……等)
电路中无电流
四、电路的三种状态
3.短路:
  直接用导线将电源正负极相连的电路。
  电源短路时会损坏电源,甚至引起火灾!
短路
直接把导线接在电源两极,
 电路会有极大的电流,可能把电源烧坏,这种情况是不允许的。
局部短路:
当电路中有多个用电器时,直接用导线将电路中的某个用电器两端连接的电路
-----叫局部短路
局部短路的特点:
电路接通时,电流不经过该用电器而经过导线流到其他用电器,造成该用电器被 短路,不能工作,其他用电器仍能工作。
想一想:
通路、开路和短路的区别在哪里?
通路:是正常电路,处处相通,且用电器工作;
开路:是不正常电路,某处断开,且用电器不工作
短路:不正常电路,导线直接连在电源两极,且用电器不工作,能烧毁电器,引起火灾
想一想:
造成开路故障的原因是哪些?
 电源两极直接被导线连接、某用电器两端直接被导线连接
造成短路故障的原因是哪些?
 连接的导线断裂、开关未闭合、用电器内部损坏、接头处松脱(接触不良)
  1.请分析如下电路图,指出连错的导线,并改正。
练一练
  2.请根据电铃的电路图,用画笔代替导线,连接相应的电路。组卷网
练一练
