15.5 串、并联电路中电流的规律

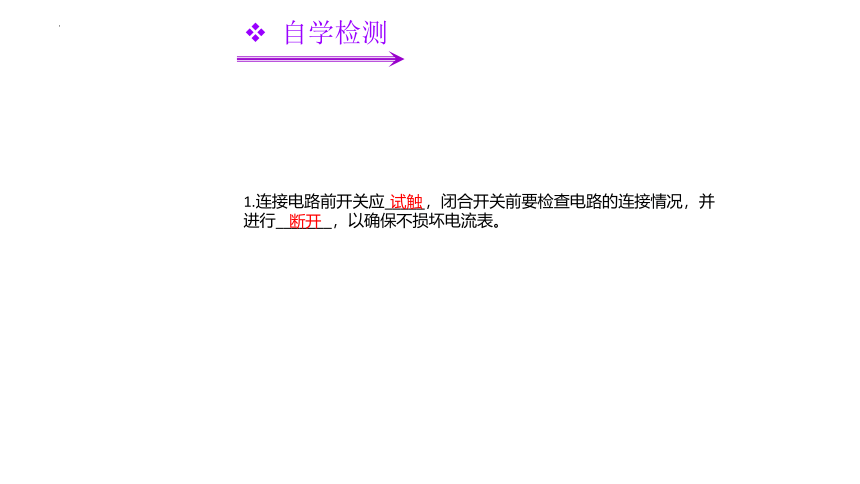

自学检测
连接电路前开关应_____，闭合开关前要检查电路的连接情况，并进行_______，以确保不损坏电流表。
断开
试触
合作探究

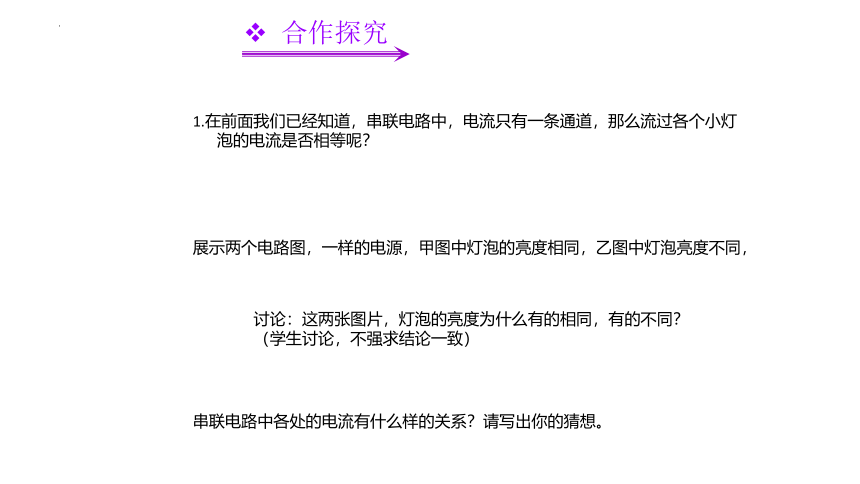

1.在前面我们已经知道，串联电路中，电流只有一条通道，那么流过各个小灯泡的电流是否相等呢？
展示两个电路图，一样的电源，甲图中灯泡的亮度相同，乙图中灯泡亮度不同，
讨论：这两张图片，灯泡的亮度为什么有的相同，有的不同？（学生讨论，不强求结论一致）
串联电路中各处的电流有什么样的关系？请写出你的猜想。
合作探究

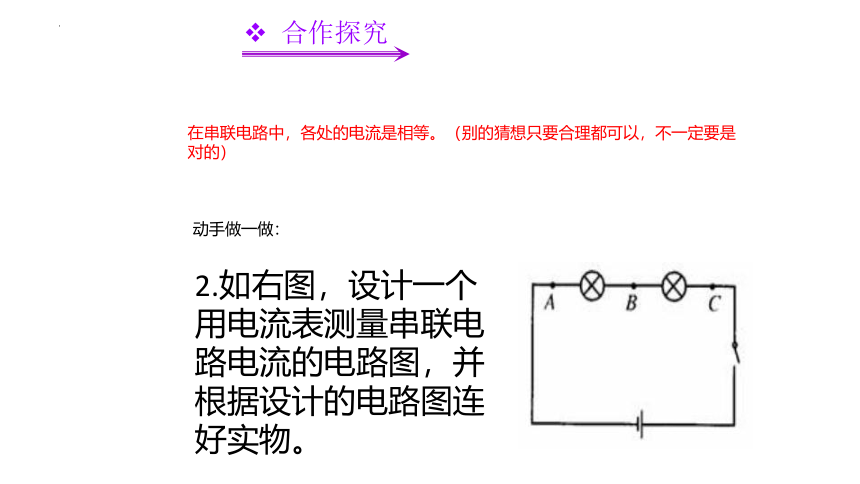

在串联电路中，各处的电流是相等。（别的猜想只要合理都可以，不一定要是对的）
动手做一做：
2.如右图，设计一个用电流表测量串联电路电流的电路图，并根据设计的电路图连好实物。

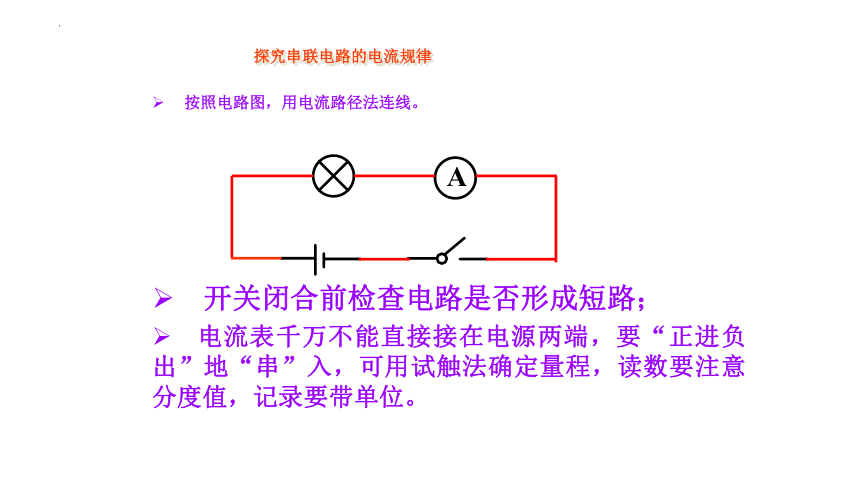

探究串联电路的电流规律
按照电路图，用电流路径法连线。
开关闭合前检查电路是否形成短路；
电流表千万不能直接接在电源两端，要“正进负出”地“串”入，可用试触法确定量程，读数要注意分度值，记录要带单位。
A
合作探究

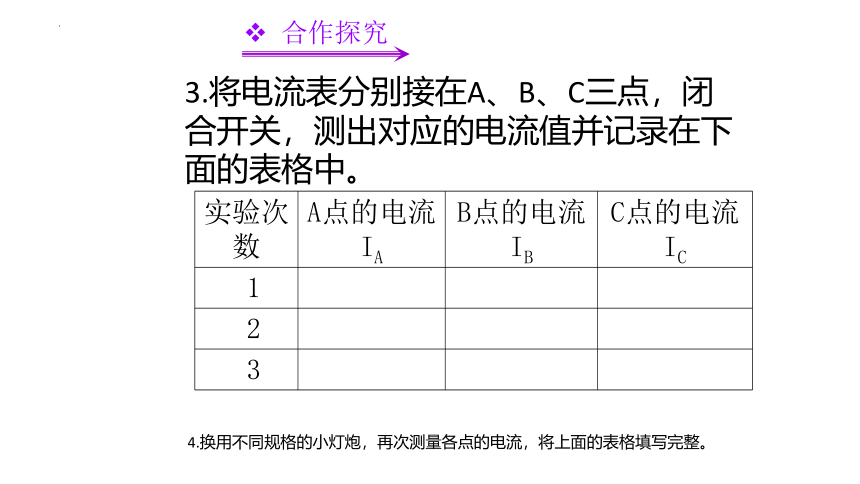

3.将电流表分别接在A、B、C三点，闭合开关，测出对应的电流值并记录在下面的表格中。
实验次数 A点的电流IA B点的电流IB C点的电流IC
1
2
3
4.换用不同规格的小灯炮，再次测量各点的电流，将上面的表格填写完整。
合作探究

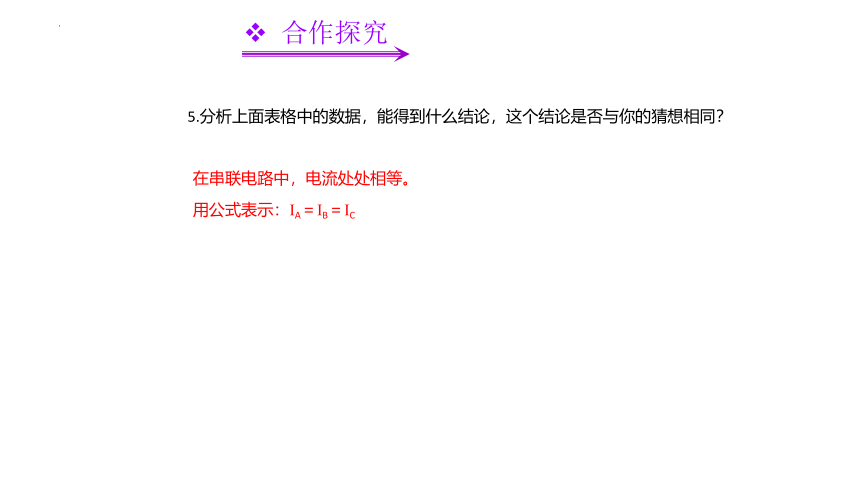

5.分析上面表格中的数据，能得到什么结论，这个结论是否与你的猜想相同？
在串联电路中，电流处处相等。
用公式表示：IA＝IB＝IC
精讲点拔
1.在实验中，为什么要换用不同规格的灯泡进行多次测量？
换用不同规格的小灯泡进行多次测量，是为了让实验结果更准确，避免实验结果具有偶然性。
2.记录实验数据都要带单位。
L1
L2
L1
A
B
C
猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？
实验2：并联电路的电流规律
　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。
L2
L1
实验步骤：
实验结论：
　　并联电路中，干路电流等于各支路电流之和。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
实验数据
知识应用：
1.某同学家中有一台电视机、一台洗衣机、两盏照明灯，工作时的电流分别为200mA、1 A、200mA和200mA．如果总电流不许超过2A，这些用电器是否可以同时使用？
两个电灯接在同一电路中，用电流表测量经过它们的电流相等， 那么这两个灯是什么连接方式？为什么？
不相等
1.在一个电路中有两个用电器，用电流表测量时，如果发现通过每个用电器的电流不相同,则这两个用电器的连接一定是_____；如果发现通过每个用电器的电流相同，则这两个用电器的连接_____________________
______。
可能是串联、也可能是
并联
并联
L2
L1
A1
A2
S
0.7
0.8
2、如图所示，已知A1的示数是0.8A，A2的示数是1.5A，
则通过灯L1的电流是_____A，通过灯L2的电流是______A。
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1
很亮，L2较暗，那么（ ）
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
- +
A
L1
L2
A
B
C
D
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
B
4、下列电路中，能正确测出灯L2的电流的是（ ）
5.将图中给出的实物连接起来．
要求：L1，L2并联、S控制干路， 测量干路的电流，
测L2中的电流．已知L1和L2中的电流均为0.4A .
L1
L2
6、如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是_________.
L1
L2
1.8A
0.36A
1.44A
一、串联电路的电流规律
串联电路中各点的电流都相等
二、并联电路的电流规律
并联电路中干路的电流等于各支路中电流之和
