15.4 电流的测量
正电荷、负电荷的定向移动形成电流。
在金属导体中，带负电荷电子的定向移动形成电流。
一、关于电流
1、电流的形成
电池

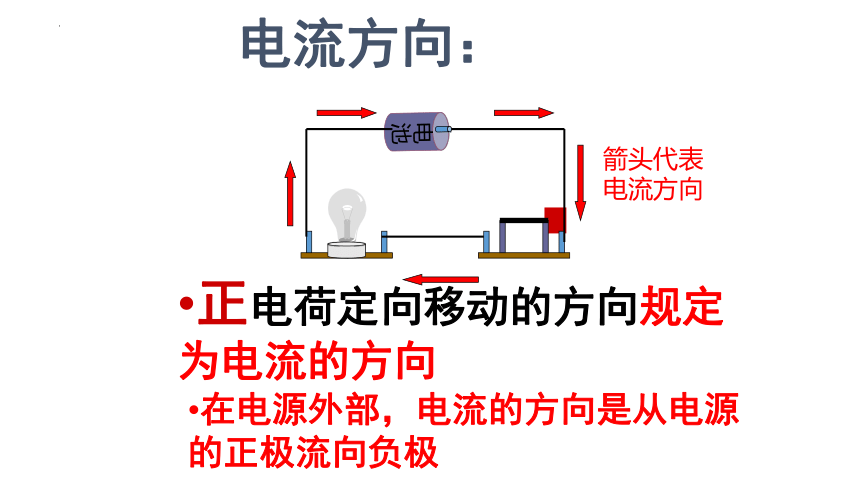

箭头代表电流方向
正电荷定向移动的方向规定为电流的方向
在电源外部，电流的方向是从电源的正极流向负极
电流方向：
1、电流的方向是从电源的________
经过导体流向电源的________。
2、在金属导体中，电子移动方向和
电流的方向______。
人们规定：电流的方向跟正电荷的定向移动方向相同，跟负电荷的定向移动方向相反。

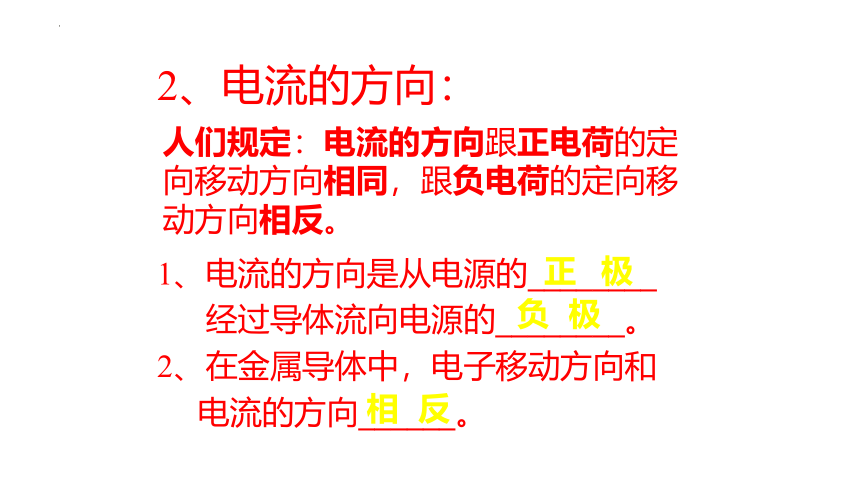

2、电流的方向：
正极
负极
相反

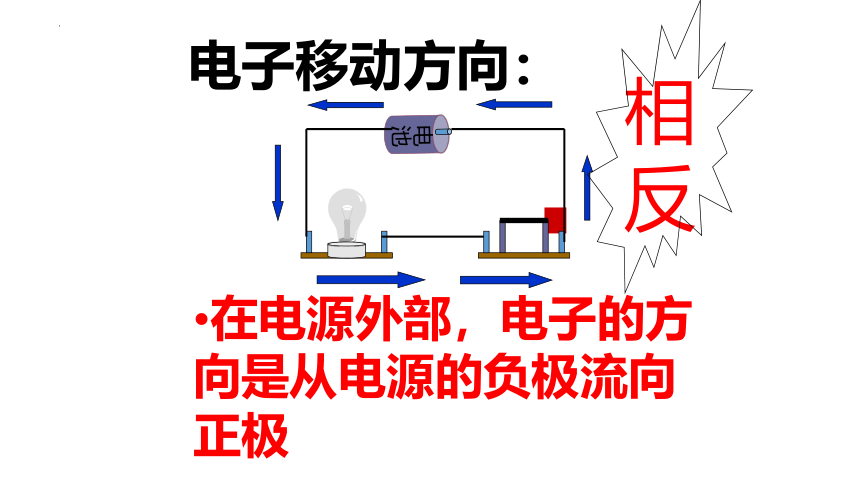

电子移动方向：
在电源外部，电子的方向是从电源的负极流向正极
电池
相反
2.电流的单位是 安培 ，符号为A。
其他单位：毫安：mA 微安： A

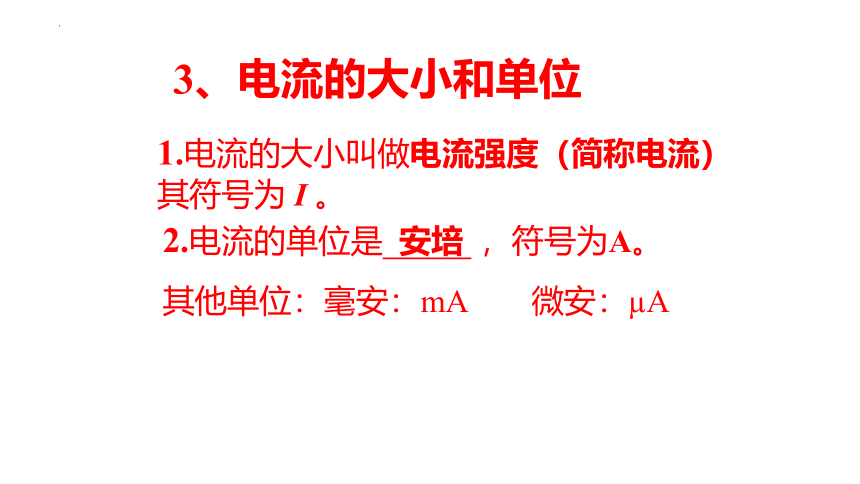

3、电流的大小和单位
1.电流的大小叫做电流强度（简称电流）
其符号为 I 。

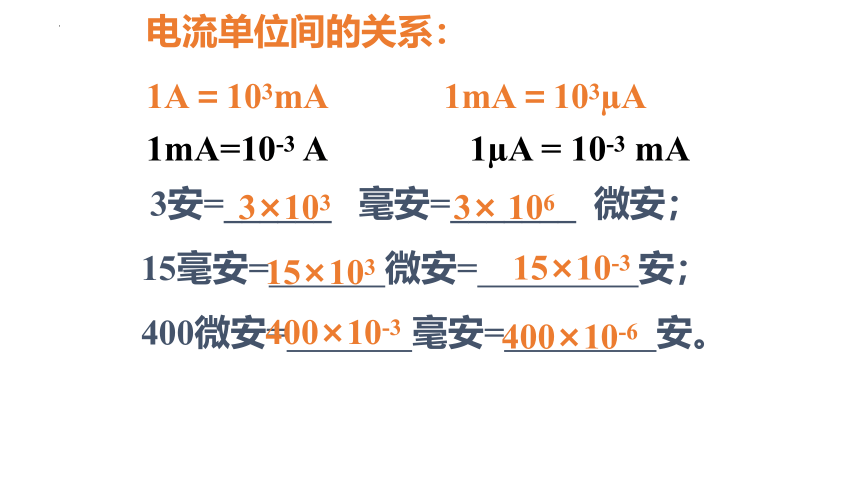

电流单位间的关系：
1A＝103mA 1mA＝103 A
3安=______ 毫安=_______ 微安；
15毫安= 微安= 安；
400微安= 毫安= 安。
3×103
3× 106
15×10-3
15×103
400×10-3
400×10-6
1mA=10-3 A 1 A = 10-3 mA

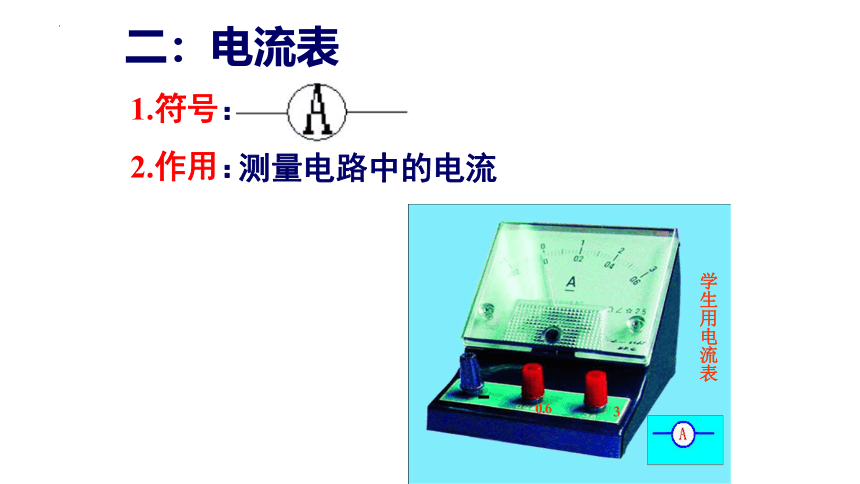

二：电流表
1.符号：
2.作用：
测量电路中的电流
①你怎样知道它是电流表？
②它的零刻度线在哪里？
③它有几个接线柱？怎样使用接线柱？
观 察 电 流 表
④当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？
⑤当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？
量程：0~0.6 A
分度值：0.02 A
当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？分度值是多大？
下排的数据为准
量程：0~3 A
上排的数据为准
分度值：0.1 A
当使用标有“－”和“3”两个接线柱时，量程是多大？
读数时应以刻度盘的哪一排数值为准？分度值是多大？
旋转调零螺丝
1、使用前应先检查指针是否指零
2、使用电流表必须串联入电路，电流必须从“0.6”或“3”接线柱流入电流表，从“-”接线柱流出电流表。
电流流入
或
电流流出
3、绝对不允许不经过用电器而把电流表直接接到电源的两极上
4、被测电流的大小不超过电流表的量程
试触
用试触的方法选择合适的量程
试触后 ，如果所测电流值在小量程范围内，我们为什么要改接小量程？
小量程分度值小，读数更为准确
思考
讨论
使用电流表的规则:两要两不
(1)使用前应先检查指针是否指零。
(2)必须要把电流表串联在电路中.
(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
电流表读数
1、首先明确两点：
量程
分度值
2、用偏转格数×分度值
0.16A
0.8A
2、0.25A= mA
120μA= mA= A
30mA= μA
1、图示：当导线都接“－”和“0.6”两接线柱时A图所示为
A，B图所示为 A；当导线都接“－”和“3”两接线柱时A图所示为 A，B图所示为 A。
小小测试
3、如图所示是测量通过小灯泡的四个电路图，其中接法正确的是 （ ）
A
A
A
A
A
B
C
D
4、图１是用电流表测量电路中通过灯泡 Ll电流的电路图，其中正确的是 （ ）
