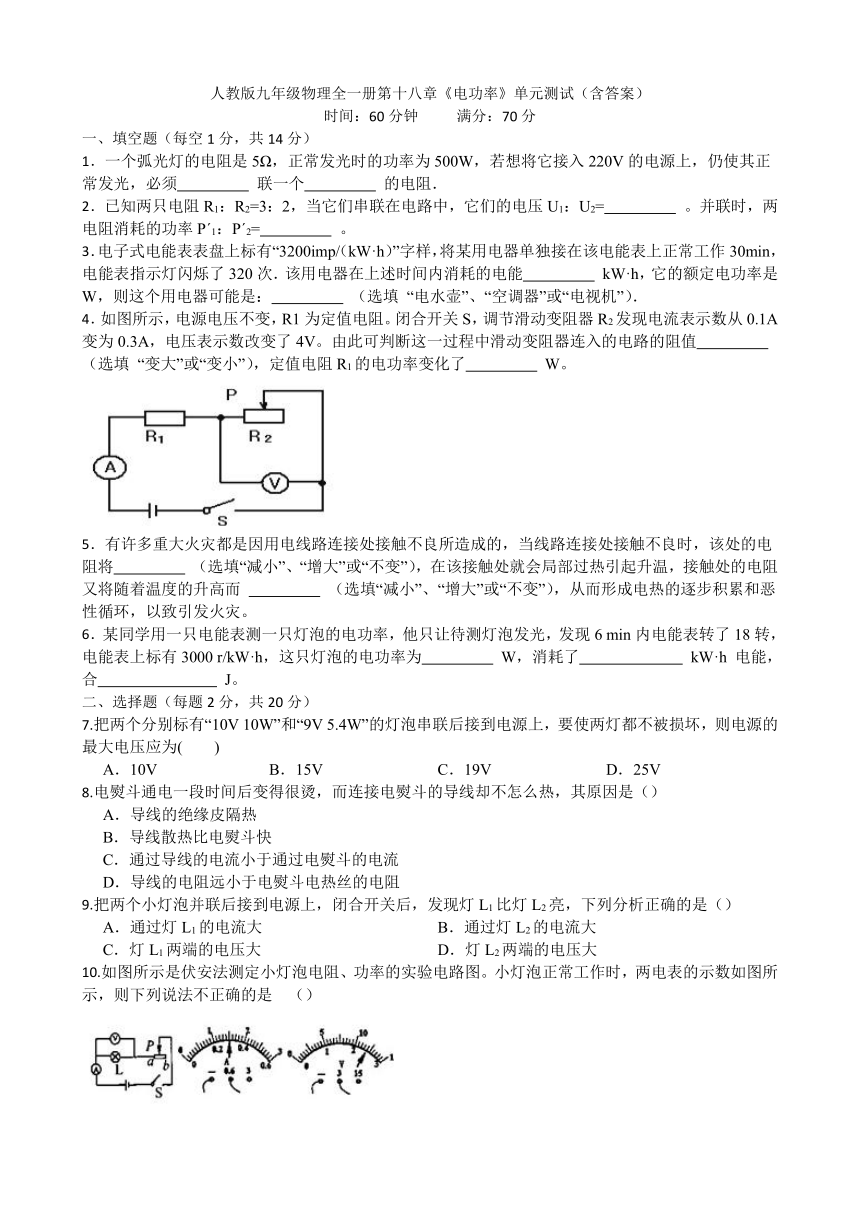

人教版九年级物理全一册第十八章《电功率》单元测试（含答案）

人教版九年级物理全一册第十八章《电功率》单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1．一个弧光灯的电阻是5Ω，正常发光时的功率为500W，若想将它接入220V的电源上，仍使其正常发光，必须　 　 联一个　 　 的电阻．
2．已知两只电阻R1：R2=3：2，当它们串联在电路中，它们的电压U1：U2=　 　 。并联时，两电阻消耗的功率P 1：P 2=　 　 。
3．电子式电能表表盘上标有“3200imp/（kW·h）”字样，将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次．该用电器在上述时间内消耗的电能　 　 kW·h，它的额定电功率是　 　 W，则这个用电器可能是：　 　 （选填 “电水壶”、“空调器”或“电视机”）．
4．如图所示，电源电压不变，R1为定值电阻。闭合开关S，调节滑动变阻器R2发现电流表示数从0.1A变为0.3A，电压表示数改变了4V。由此可判断这一过程中滑动变阻器连入的电路的阻值　 　 （选填 “变大”或“变小”），定值电阻R1的电功率变化了　 　 W。
5．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将　 　 （选填“减小”、“增大”或“不变”），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而 　 　 （选填“减小”、“增大”或“不变”），从而形成电热的逐步积累和恶性循环，以致引发火灾。
6．某同学用一只电能表测一只灯泡的电功率，他只让待测灯泡发光，发现6 min内电能表转了18转，电能表上标有3000 r/kW·h，这只灯泡的电功率为　 　 W，消耗了　 　 kW·h 电能，合　 　 J。
二、选择题（每题2分，共20分）
7.把两个分别标有“10V 10W”和“9V 5.4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为(　　)
A．10V B．15V C．19V D．25V
8.电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，其原因是（）
A．导线的绝缘皮隔热
B．导线散热比电熨斗快
C．通过导线的电流小于通过电熨斗的电流
D．导线的电阻远小于电熨斗电热丝的电阻
9.把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是（）
A．通过灯L1的电流大 B．通过灯L2的电流大
C．灯L1两端的电压大 D．灯L2两端的电压大

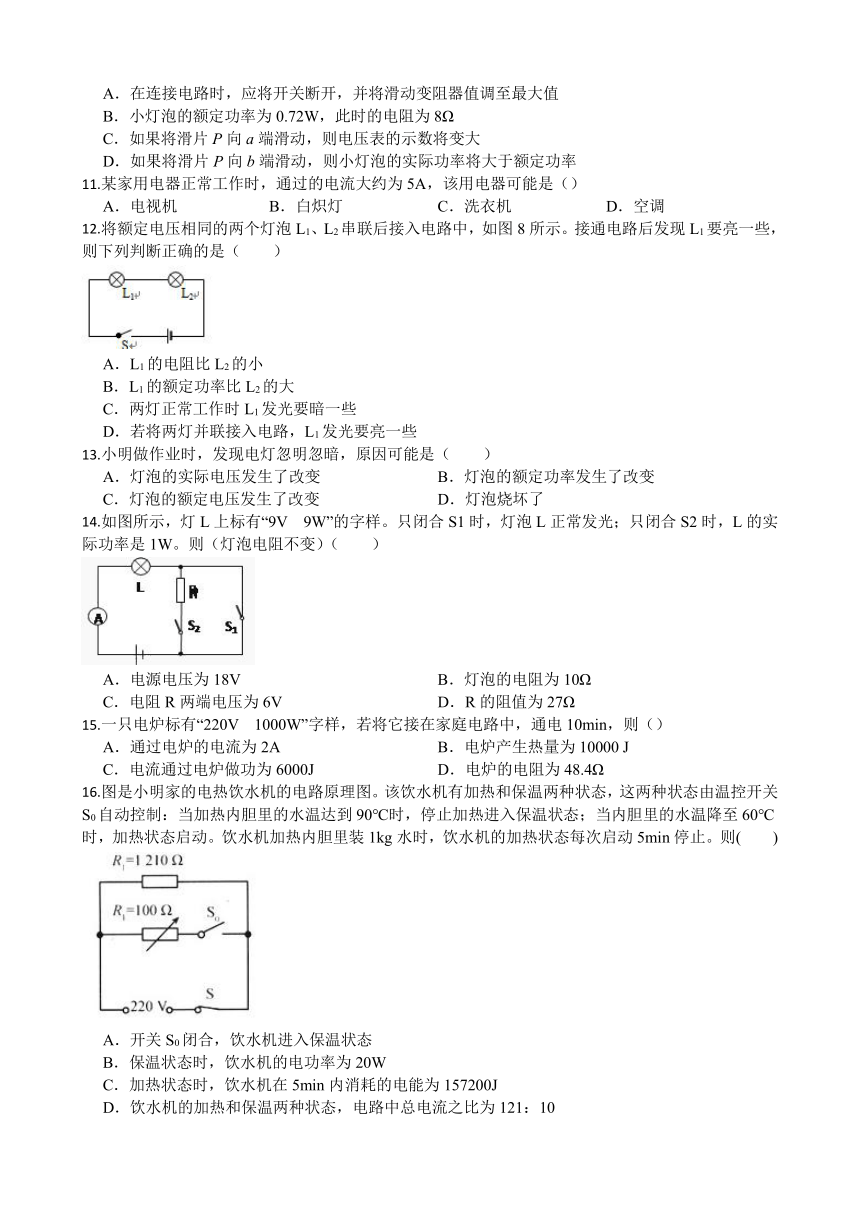

10.如图所示是伏安法测定小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示数如图所示，则下列说法不正确的是 （）
A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B．小灯泡的额定功率为0.72W，此时的电阻为8Ω
C．如果将滑片P向a端滑动，则电压表的示数将变大
D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
11.某家用电器正常工作时，通过的电流大约为5A，该用电器可能是（）
A．电视机 B．白炽灯 C．洗衣机 D．空调
12.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示。接通电路后发现L1要亮一些，则下列判断正确的是（　　）
A．L1的电阻比L2的小
B．L1的额定功率比L2的大
C．两灯正常工作时L1发光要暗一些
D．若将两灯并联接入电路，L1发光要亮一些
13.小明做作业时，发现电灯忽明忽暗，原因可能是（　　）
A．灯泡的实际电压发生了改变 B．灯泡的额定功率发生了改变
C．灯泡的额定电压发生了改变 D．灯泡烧坏了
14.如图所示，灯L上标有“9V 9W”的字样。只闭合S1时，灯泡L正常发光；只闭合S2时，L的实际功率是1W。则（灯泡电阻不变）（　　）
A．电源电压为18V B．灯泡的电阻为10Ω
C．电阻R两端电压为6V D．R的阻值为27Ω
15.一只电炉标有“220V 1000W”字样，若将它接在家庭电路中，通电10min，则（）
A．通过电炉的电流为2A B．电炉产生热量为10000 J
C．电流通过电炉做功为6000J D．电炉的电阻为48.4Ω
16.图是小明家的电热饮水机的电路原理图。该饮水机有加热和保温两种状态，这两种状态由温控开关S0自动控制：当加热内胆里的水温达到90℃时，停止加热进入保温状态；当内胆里的水温降至60℃时，加热状态启动。饮水机加热内胆里装1kg水时，饮水机的加热状态每次启动5min停止。则(　　)
A．开关S0闭合，饮水机进入保温状态
B．保温状态时，饮水机的电功率为20W
C．加热状态时，饮水机在5min内消耗的电能为157200J
D．饮水机的加热和保温两种状态，电路中总电流之比为121：10
三、实验探究题（每空1分，共18分）
17.在做“探究影响电流做功多少的因素”实验时，如图是进行该探究的电路之一。
（1）可以根据　 　比较相同时间内电流做功的多少；
（2）由如图所示电路，可探究电流做功多少与　 　的关系；
（3）小明正确操作，验证了实验的结论，支持该结论的实验现象是　 　；
（4）另一组的同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①　 　 ；②　 　 。
18.
（1）如题图中电流表的读数是　 　A；如果接线的是另一个量程，则读数是　 　A，分度值是　 　A。
（2）如题图是电能表，它是计量　 　的仪器。它的转盘转动快，表示　 　；如果这个电能表上的转盘在 30min 内转了 1500转，则消耗的电能是　 　kW·h。
19.小明在实验室进行探究电学知识的实验，有如下器材：电压表、电流表、不同规格的滑动变阻器三个、开关、电源（电压恒为4.5V）、定值电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω、小灯泡（额定电压为2.5V）、导线若干。
（1）在探究“电流与电阻的关系”实验中：
①小明设计了如图甲所示电路，请你帮他将图乙所示的实物图连接完整。
②闭合开关前，要将滑动变阻器滑片移至　 　（选填“A”或“B”）端。
③闭合开关，无论如何移动滑动变阻器的滑片，电流表有示数，电压表示数为零，此时电路出现的故障可能是　 　。
④小明排除故障后继续实验，先将5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2V，记下电流表示数；断开开关，把5Ω电阻换为10Ω的电阻，再闭合开关，应向　 　（选填“A”或“B”）端移动滑动变阻器的滑片，才能使电压表示数仍为2V，同时再记下电流表的示数。
⑤为确保所给的5个定值电阻接入电路后都能正常进行实验，那么，应该选取的滑动变阻器为　 　（填字母）：
A.10Ω、2A B.30Ω、1A C.50Ω、0.5A
（2）完成以上实验后，小明将定值电阻换成小灯泡，想要测量它的额定电功率。换接合适的滑动变阻器，在不损坏小灯泡的情况下，移动滑动变阻器的滑片，记录多组小灯泡两端的电压值及对应的电流值，根据数据绘制出了小灯泡的“I-U”关系图像（如图15丙所示）。分析图像可知，小灯泡的额定功率是　 　W，从图像还可以看出，小灯泡的灯丝电阻是变化的，造成这一现象的原因是　 　；随后，小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗。小明仔细观察，发现这只灯泡的玻璃内壁变黑。灯泡亮度偏暗的原因是灯丝发光时发生升华而变细，消耗的实际功率　 　（选填“大”或“小”）的缘故。
四、计算题（每题9分，共18分）
20.在综合实践活动中，小星设计了一种电热饮水机电路。如图甲所示，和均为电热丝，是自动控制开关，可实现低档、高档之间的转换，饮水机工作时功率随时间的关系如图乙所示，求：
（1）低档位工作时，通过电阻的电流；
（2）电阻的阻值；
（3）前内电路产生的热量。
21.随着我国经济社会发展，人们生活更加美好。我国农村地区也广泛使用了多挡位电热水器，如图甲为某一款多挡位电热水器，内部简化电路如图乙所示，根据电热水器的加热功率可以实现低挡位、中挡位、高挡位三个挡位工作，已知U=220V、R1=40Ω，R2=50Ω、c水=4.2×103J/（kg ℃）
（1）将50kg的水从20℃加热到40℃，水吸收的热量是多少；
（2）当S1闭合、S2断开时，将50kg的水从20℃加热到40℃用时1h，求电热水器此挡位的加热效率；（保留一位小数）
（3）求该电热水器高挡位工作时的功率是多少？
答案
1.串；17
2.3：2；2：3
3.0.1；200；电视机
4.变小；1.6
5.增大；增大
6.60；6×10‐ ；2.16 ×104
7.B8.D9.A10.D11.D12.C13.A14.C15.D16.C
17.（1）灯泡的亮暗程度 （2）电压 （3）电压表示数大的灯泡更亮
（4）连接电路时开关未断开；滑动变阻器未置于阻值最大处
18.（1）1；0.2；0.02 （2）电能；消耗电能快；0.5
19.（1）A；R短路；A；C
（2）0.625；灯丝电阻是随温度的升高而增大；小
20.（1）解：由图甲可知，当开关S1闭合，S2断开时，只有R1工作，为低温档，由图乙可知，此时电功率为44W，R1的电流为
答：低档位工作时，通过电阻R1的电流是0.2A
（2）解：当开关S1、S2闭合，R1、R2工作，为高温档，由图乙可知，电阻R2的电功率为P2=P P1=528W 44W=484W
R2的阻值为R2=U2P2=(220V)2484W=100Ω
答：电阻R2的阻值是100Ω；
（3）解：由图乙，前100s内电路处于高温档，产生的热量为Q=W=P高t=528W×100s=5.28×104J
答：前100s内电路消耗的电能是5.28×104J。
21.（1）解：将50kg的水从20℃加热到40℃，水吸收的热量是
答：将50kg的水从20℃加热到40℃，水吸收的热量是；
（2）解：当S1闭合、S2断开时，只有R1工作，将50kg的水从20℃加热到40℃用时1h，电热水器此挡位的加热产生的热量为
电热水器此挡位的加热效率
答：电热水器此挡位的加热效率为
（3）解：当两开关都闭合时，两电阻并联，总电阻最小，电功率最大，为高温挡，故该电热水器高挡位工作时的功率是
答：该电热水器高挡位工作时的功率是。
